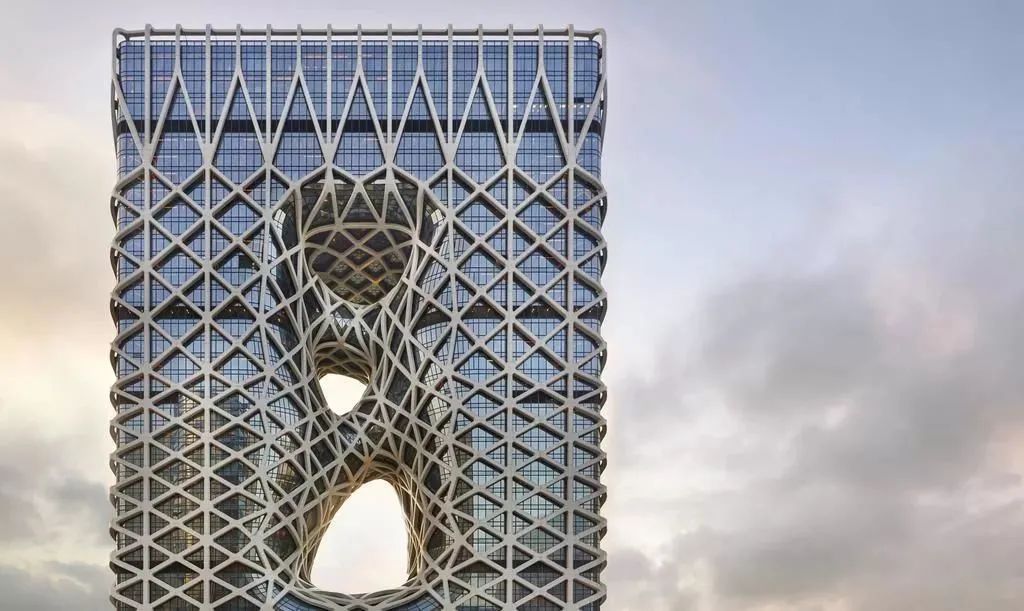

      澳門地標摩珀斯酒店由扎哈建筑公司設計，耗資11億美元(折合人民幣65億)，最終呈現出另一個令人驚嘆的世界。整座建筑物的外骨骼自由的形狀在周圍的建筑群中突出。整體方案難度最高，也最有視覺沖擊力，毫無疑問它是一座向內彎曲的空中廊橋，從遠處看去整個外形幾乎可以看出以一個不能理解的角度扭曲實現的難度。

一、項目概況

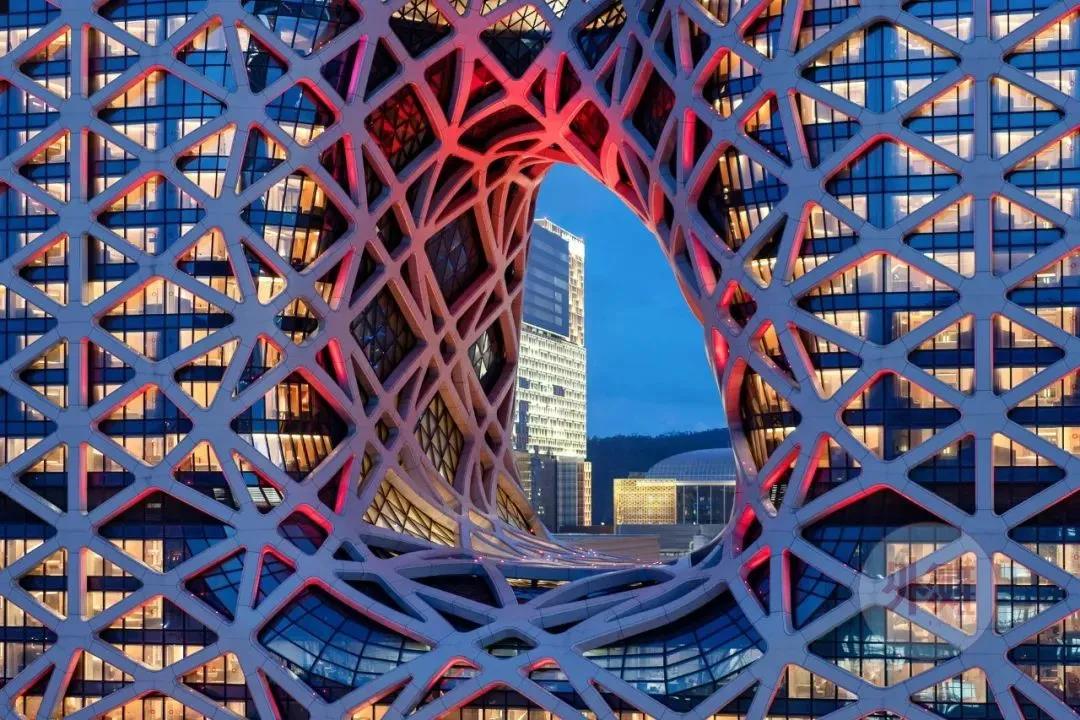

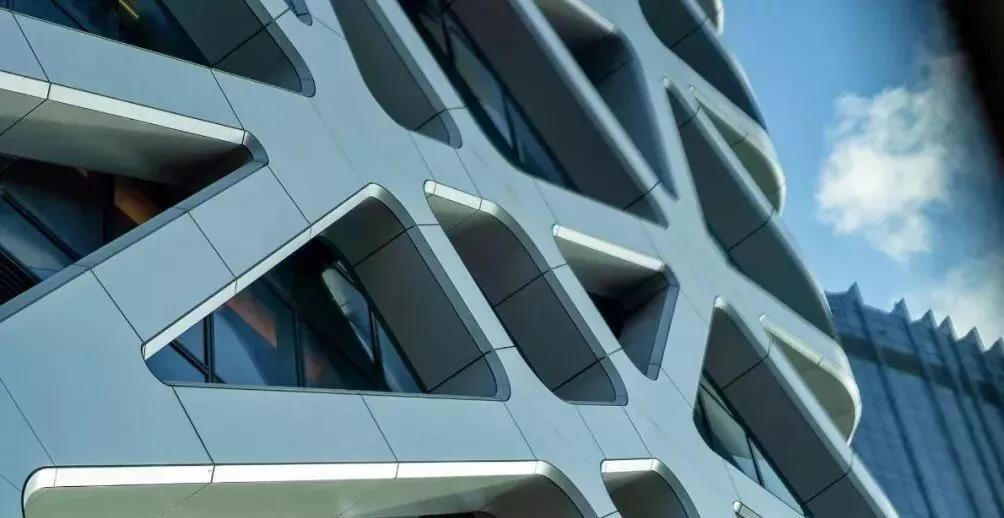

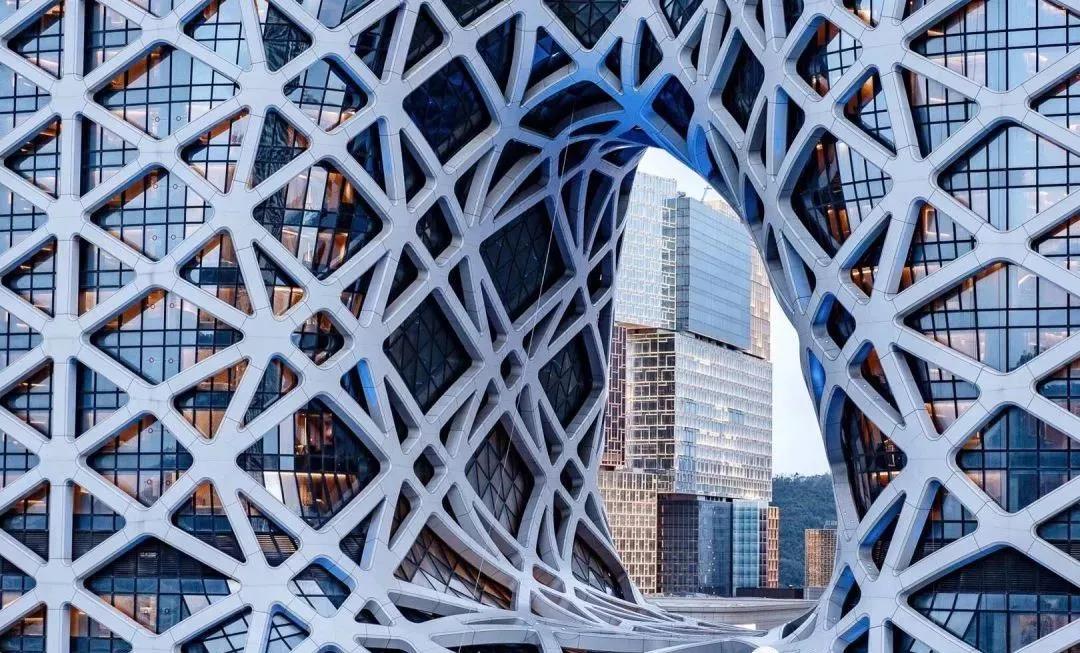

全工程高度154.8米，共43層，幕墻面積約4.5萬㎡。整體造型以鋁板包覆的漸變受力網架骨架，與外部玻璃幕墻融為一體，形成中間平滑曲面

轉變成了三個不規則的洞。

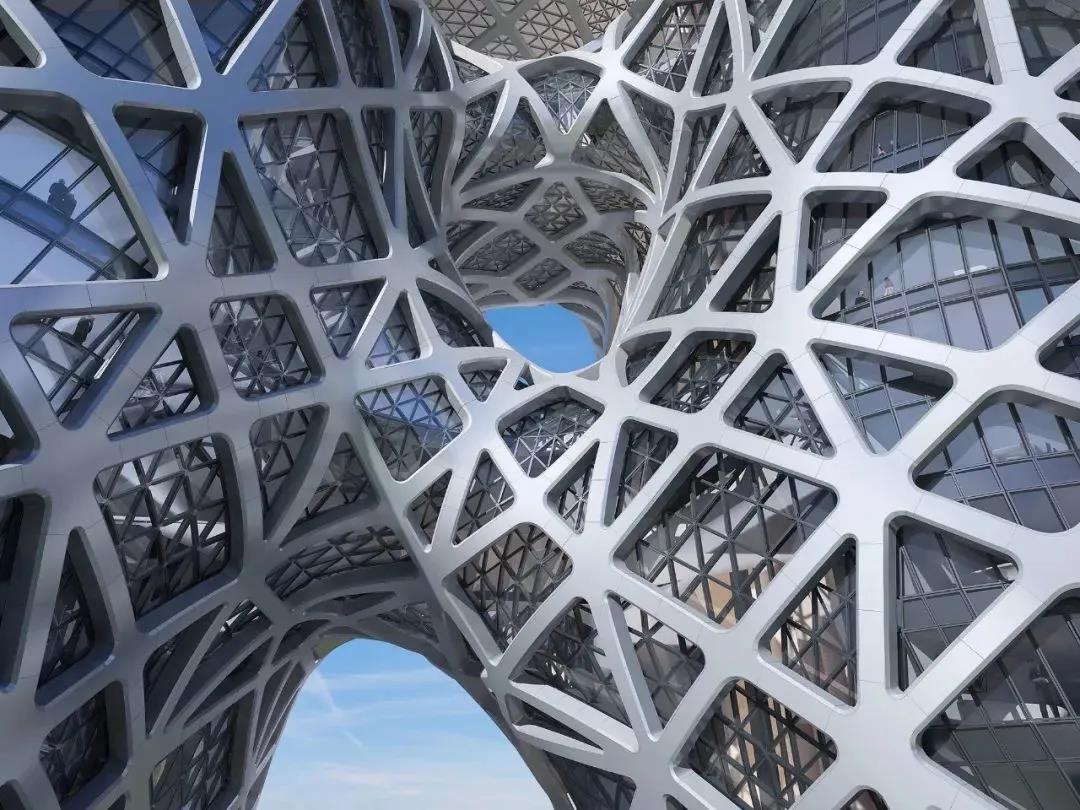

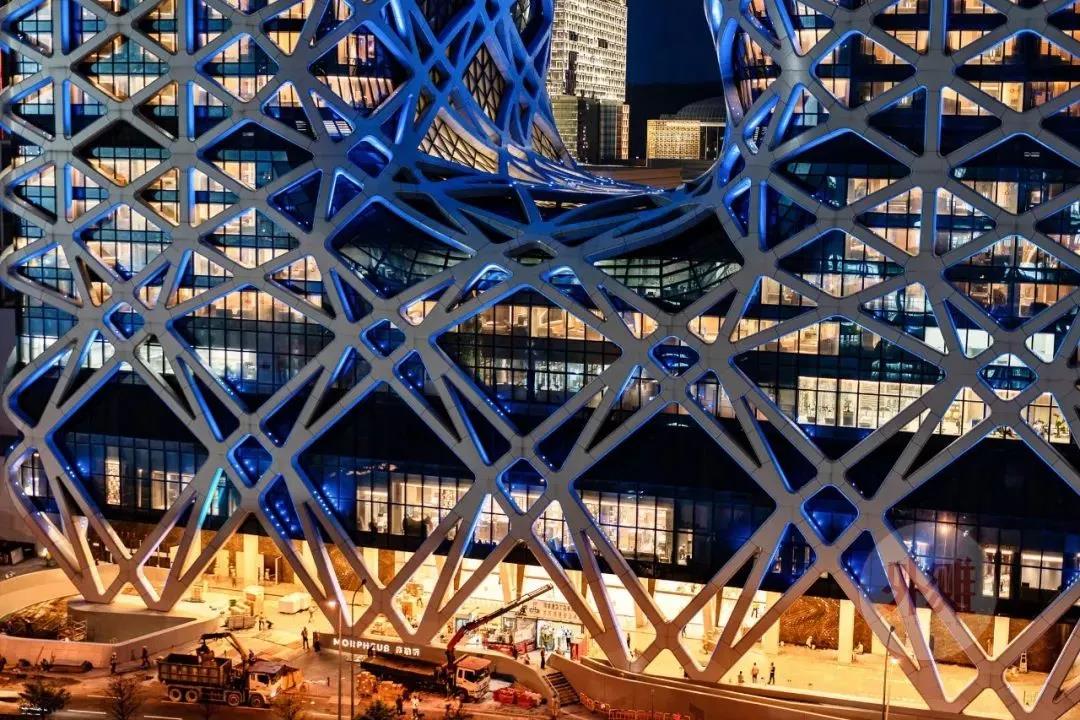

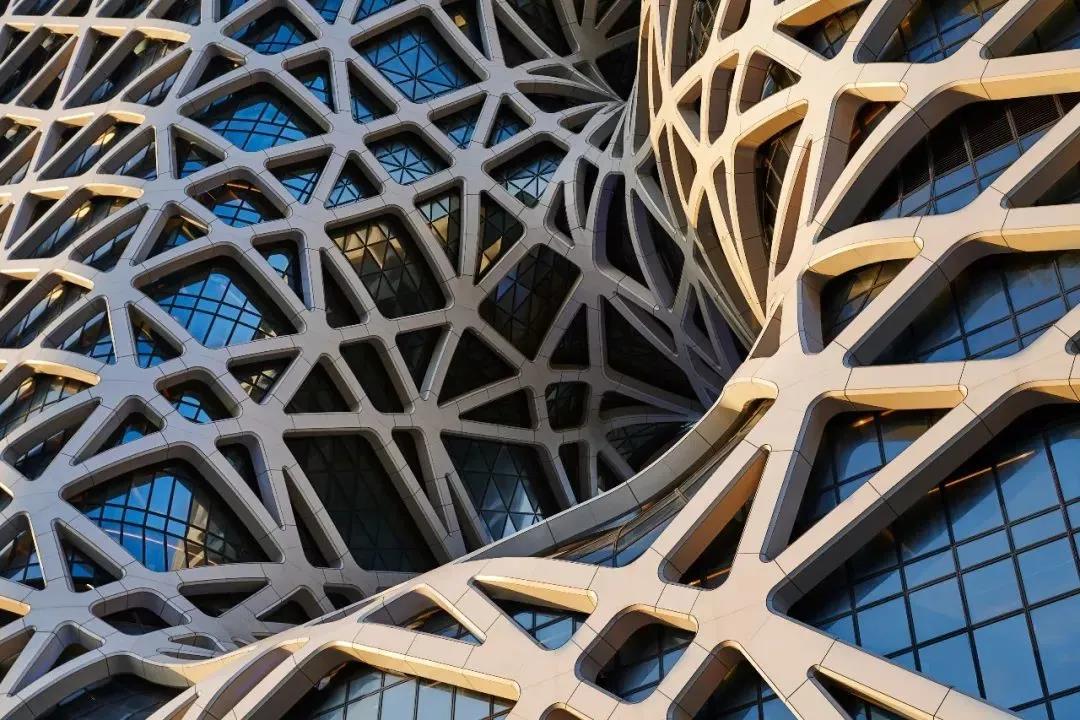

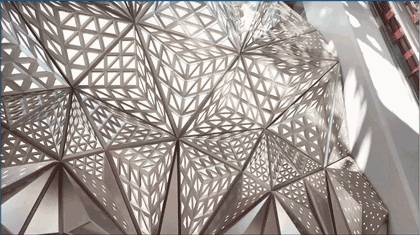

它的外骨骼網狀鋼結構包圍著混凝土核心，整個外形非常獨特，在材料上使用了五種不同的玻璃面板和雙曲鋁面板，以加強視覺效果，同時也減少了內部結構的需要。

設計靈感來源于中國傳統玉雕的平滑曲線，建筑的風形也決定了它的建造難度。據統計，該項目耗鋼量約為28000噸，與4座埃菲爾鐵塔耗鋼量相當。而48000平方米的玻璃足夠容納12萬張“蒙娜麗莎的微笑”，70500平方米的鋼筋混凝土建筑疊加起來，比28個奧運會標準泳池還要多。

二是幕墻設計特點

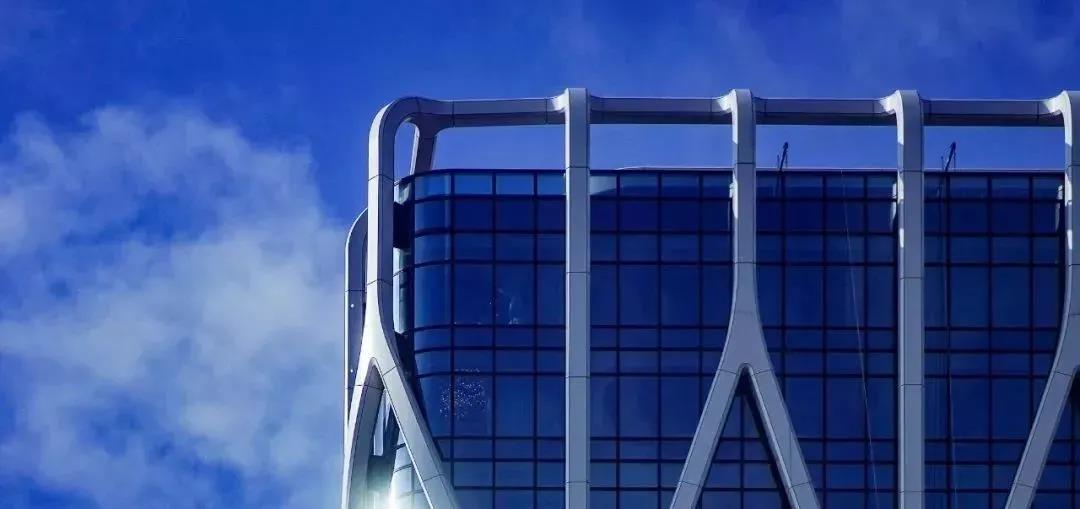

該工程中網架的漸變骨架位于建筑物的最外層，而玻璃幕墻位于其中。

層間可視區采用獨立安裝模式，形成獨立的單元板。層間板與結構四點支撐，可見板可從室內安裝，插入兩層間板之間，建立在下一層的層間板上。

鋼構牛腿上的層間單元板，設計成可分割的半塊，可在現場直接組合、固定、密封，并可可靠防水處理。

小彎弧為轉角弧板，需嚴格控制面板的精度，以保證無任何波紋，同時還要控制拉彎型面及加工裝配的精度，以保證其性能。

中間位置，全為異形單元板，其中有很多單元板有扭轉，其所有面板都需要做扭轉彎曲，板框均為非共面直線拼接。

三大面幕墻的技術解析

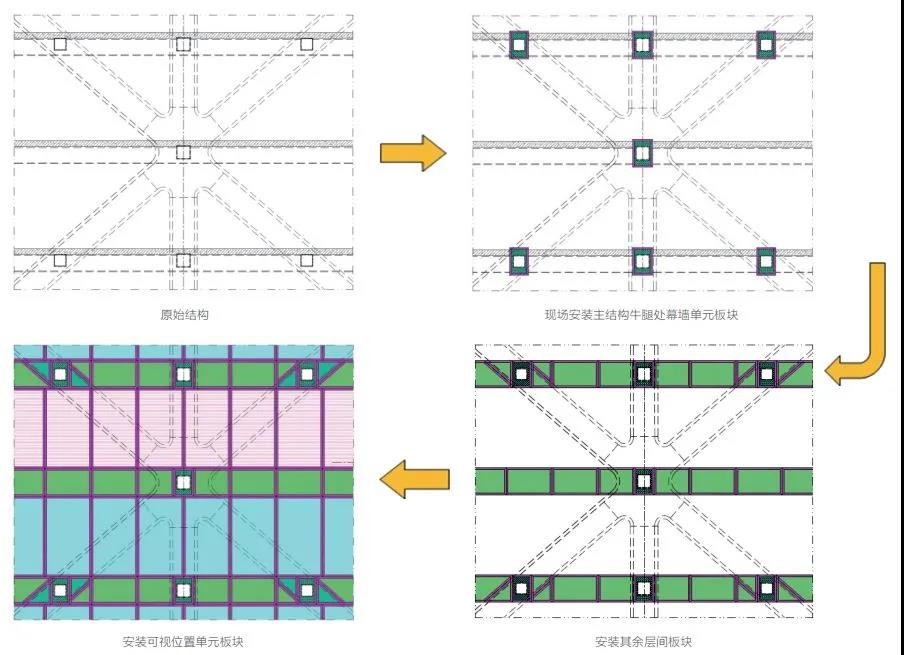

本工程的結構框架在幕墻外，鋼結構的主體與幕墻玻璃面的距離只有400 mm。主體不能全部安裝需要將主體按高度方向拆分成可視部分和層間部分兩個單元，先裝層間板，再裝可視板，見圖1。

△圖1單元安裝過程示意圖

層間板單元板設計

本設計采用四個掛點，結構穩定、可行。上面的橫梁與普通的橫滑式單元幕墻一致，下面的橫梁設計有兩條完整的密封線，如圖2所示。

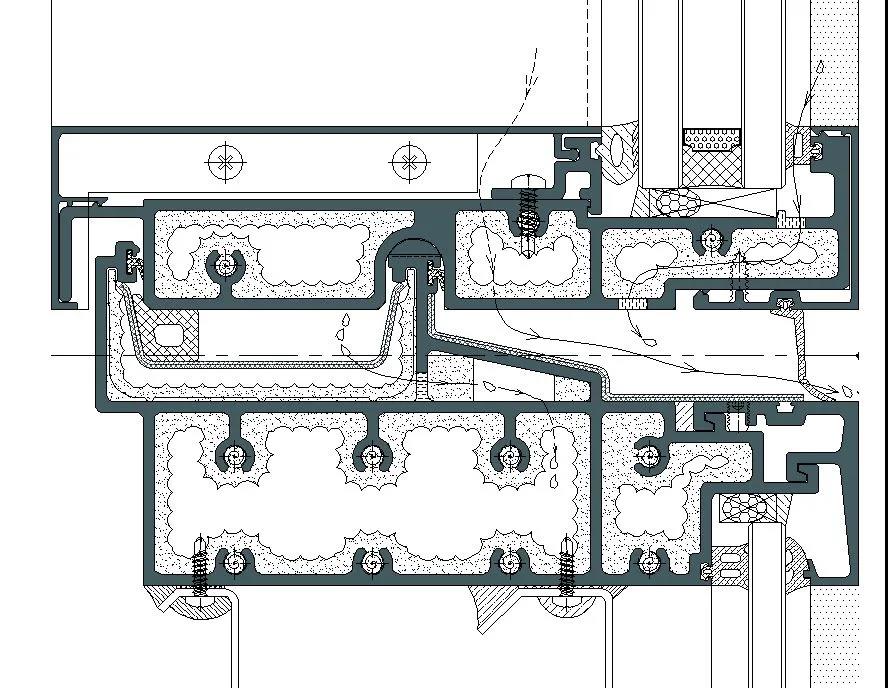

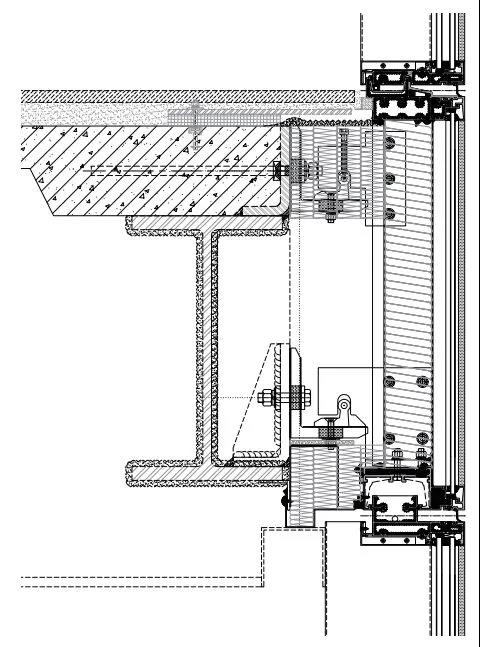

△圖2層間斷面

對于層間單元體標準位上的節點，其設計特點是：可視化板落在層間板上，注意左右限制，限制方式為柱壁卡入橫梁上預設的凹口，左右預留2 mm的活動范圍，可視化板可繞支撐點移動，如圖3所示。

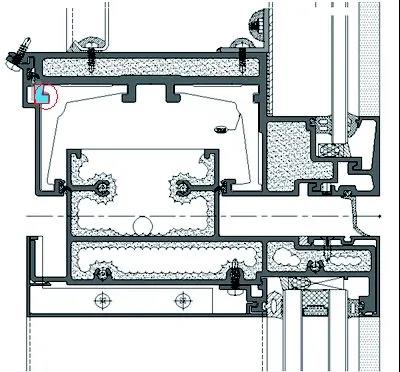

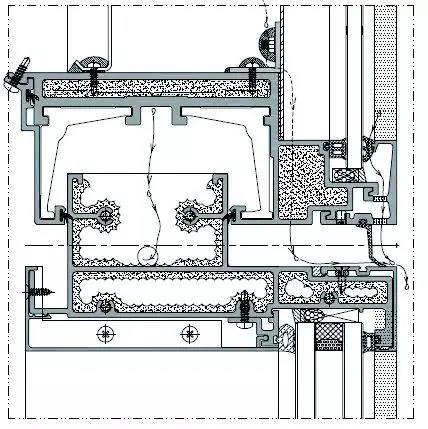

△圖3標準位上的標準層間節點

對于層間單元體標準位下節點，其設計特點為：視覺板安裝在不需要安裝 L碼的地方，切開一個略微大于 L碼的空隙，如圖中藍色標出的位置； L碼插入并滑移到所需位置(兩端+中間)，兩端 L碼起結構支撐，中間 L碼用來防止密封片扭曲；卡入帶膠條的通長密封片，密封片之間打密封膠，形成連續的密封帶。在圖4中可以看到。

△圖4標準位下的圖層間節點

在層間板塊設計中，牛腿板塊方案尤為重要。由于結構牛腿的預先存在，該板只能被分割為橫梁現場對接單元，并在單元體與牛腿之間進行防水現場安裝，注意確保可見板立柱位置有掛件，避免橫梁承受集中力，見圖5。

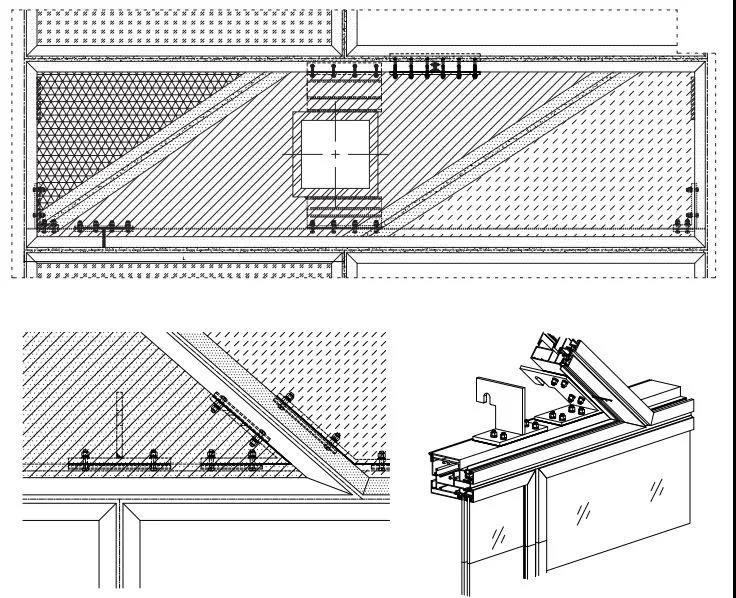

△圖5牛腿節點和三維圖形

可視化單元體板設計

可見板下端坐于層間板上，上端卡住層間板，本身沒有掛接點。由于戶外有結構網架，因此只能在室內更換玻璃，見圖6。

△圖6可見的板結點和三維圖形

這一設計有幾個要點：

*板通過卡槽的左右限制；

對垂直于幕墻的扣板，必須采用機械防脫措施，防止臺風造成扣板脫落。

不規則單元體系技術解析

本項中的不規則單元體，沒有一塊是一樣的，所以每塊單元體都要放樣。為了提高正確性和效率，本文采用 BIM模型，如圖7所示。

△圖7 BIM模型圖解及安裝步驟

因工程角度較大，開模次數較多，為減少開模次數，采用區域分段開模的方法：

第§層間立柱與可視區立柱夾角在161°~180°范圍內，每隔3°設置一系列模具；

§橫梁與室內地面的夾角范圍為82~105°的區域，使用同一系列模具，確保在82°的最小角度處至少有1°的外傾，以保證有限的排水；

橫截面與室內地面之間的夾角為67~82°和105~110°，如圖8所示。在每隔三度打開一組模具，確保兩個橫梁之間的平穩過渡及其性能。

△圖8橫梁極限傾角及傾角圖

5.框架系統技術分析

骨架系統，是一個小型鋼制骨架，由外部骨架網架支撐，最大跨度8 m×12 m，如圖9所示，其中淺藍色為可視板，深藍色為結構板。

△圖9三維框架圖

系統的關鍵在于鋼架的布置和優化。在外層骨網框架上，主要是橫向龍骨，豎向龍骨作為次受力龍骨，突出支撐點，將分格寬度縮小到8 m×4.7 m。對細部來說，對小單元45°角的斷水進行設計是工程中不可缺少的一項措施，其構思見圖10~13。

△圖10鋼結構布置圖(區域1/4)

△圖11高跨度大樣圖

△圖12鋼構架單元體系

△圖13三位數字圖
