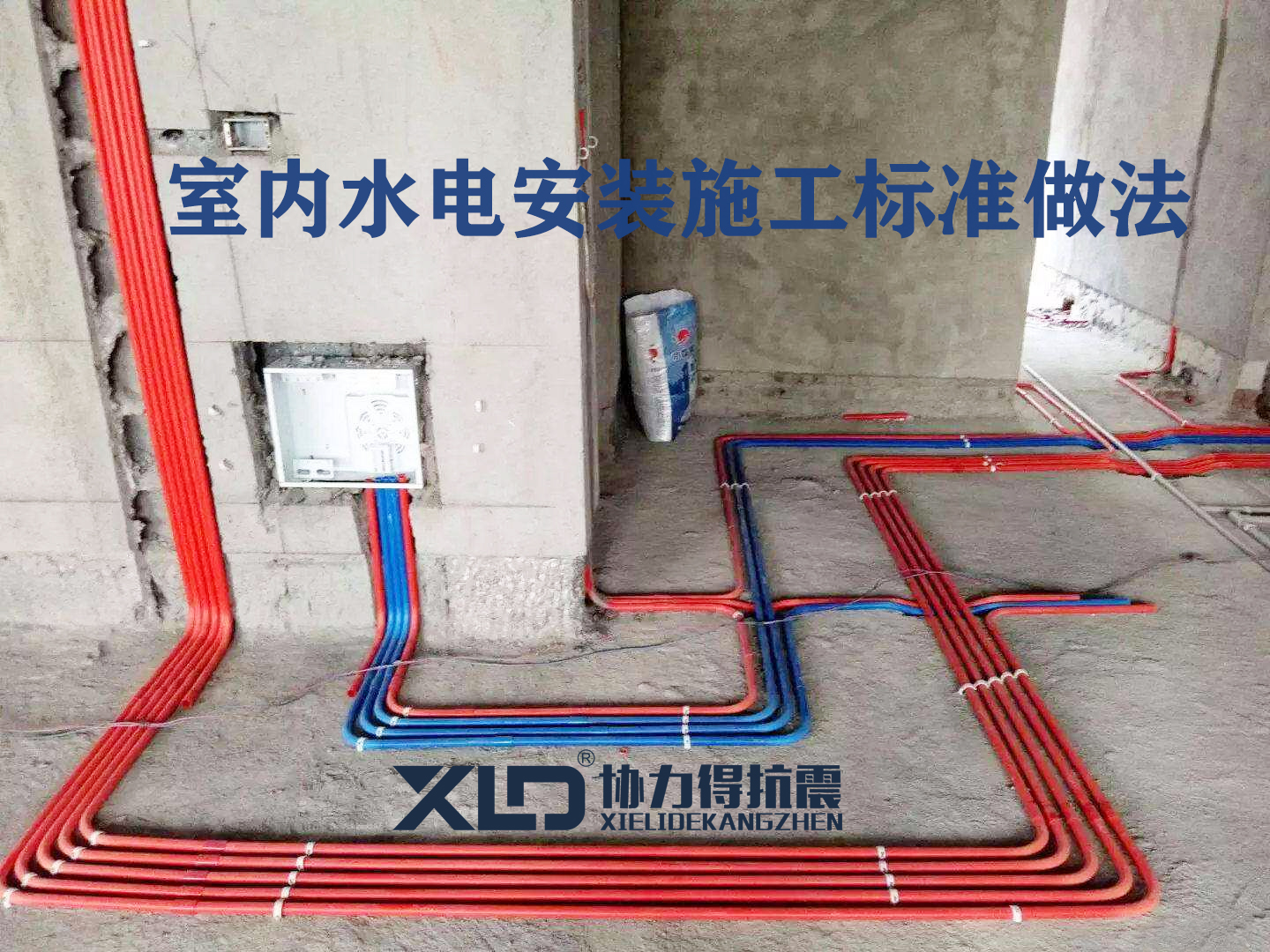

室內水電安裝施工標準做法

室內水電安裝施工標準做法

電器安裝工程

開關插座定位準確，符合設計及功能使用要求

水槽名稱距離要求普通水槽距地30公分陽臺洗衣機水槽距地150公分抽油煙機水槽距地2米床頭水槽距地75公分空調柜機水槽距地30公分空調掛機水槽板下50公分熱水器水槽距地230公分

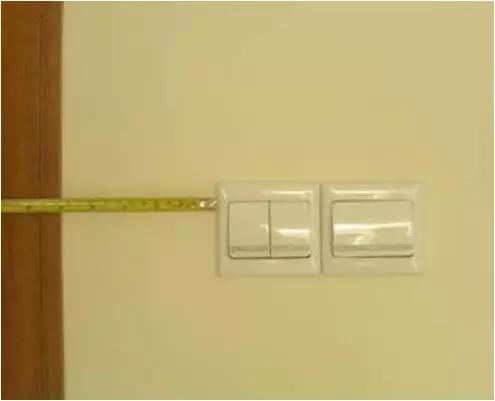

門邊開關，插座與門框的距離為15公分

轉角處開關，插座距轉角處10公分

水力圖，電氣圖，建筑圖，裝修圖的疊加審圖，確保水，電，洞的精確定位；

洗衣機插座，空調機殼，洗衣機插座配合地漏位置。

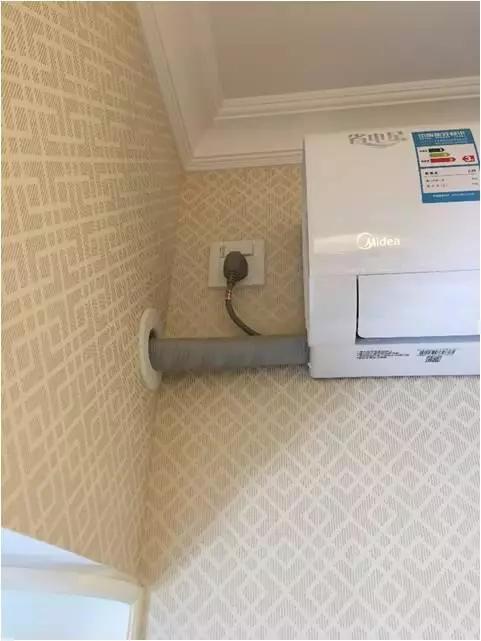

空調器插座一般比空調器套管高10公分

空調器插座和套管位置的匹配

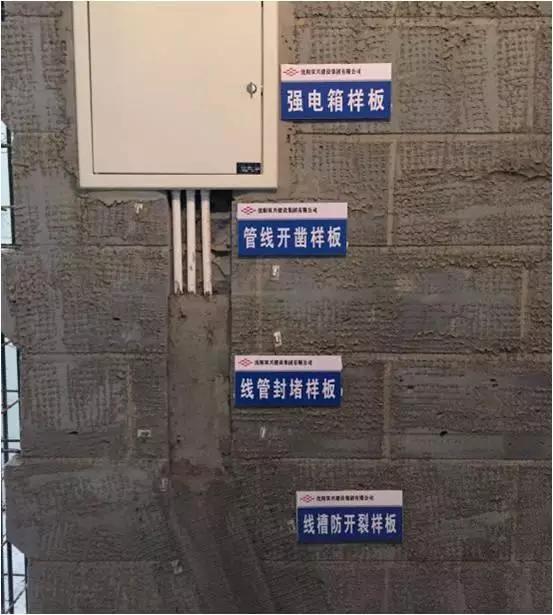

砌筑階段線管豎向開槽，用水泥釘固定，線管裝好后用細石混凝土封好線槽，在線槽上掛鋼絲網，保證兩側>10公分。

線管槽模

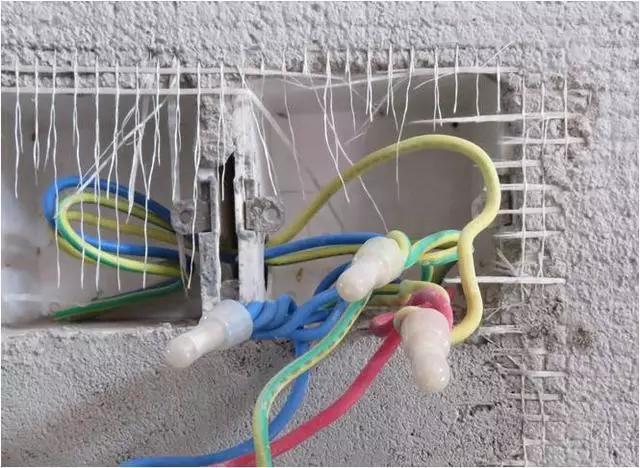

穿線工作必須在裝修開始前完成，及時疏通堵漏線管。引線入盒必須留10~15公分，并用絕緣膠布，或用專用保護器包住引線。

留長線10~15 cm

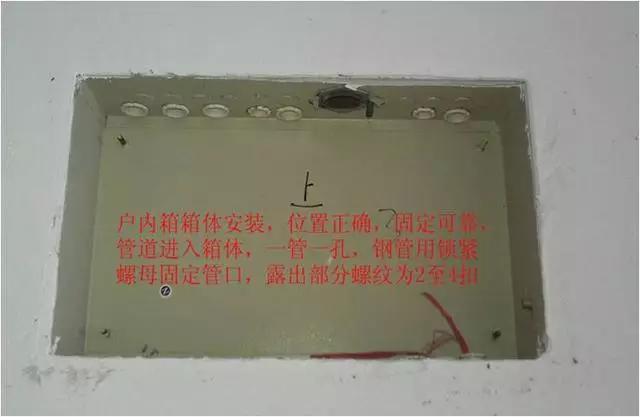

配電箱、開關在安裝面板前應先檢查埋入式底盒是否正確、平整。基箱周圍應用干硬水泥砂漿填縫，使密實度達到要求，確保面板安裝后無空縫。

戶內電路板底箱安裝正確

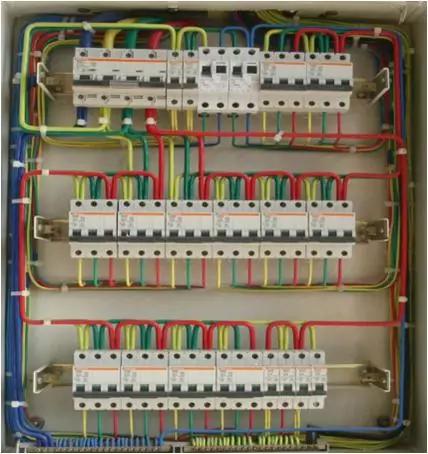

電路板箱內回路清晰，電路排列合理。

a.所有電器都在路上

所有照明均為一路

廚房?jī)?nèi)插座為一路

洗手間的供電設施和衛生間的插座為一路

除廚衛外，所以普通插座為一路通

各種類型的房子都可以參考上述方法。

循環設置清晰可見

大功率電器使用相應的材料，如空調器采用4平方銅芯線配16 A插座。

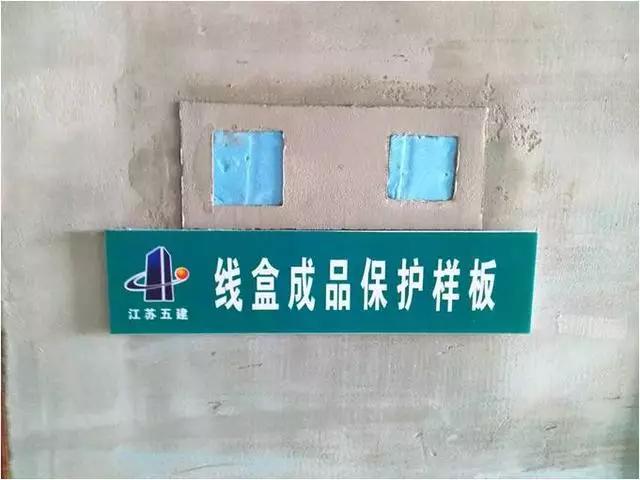

穿線前底盒安裝完畢后，先用擠塑板進行成品保護，避免抹灰過程中線管堵塞。

鋼制箱體保護樣板

9.成品保護：

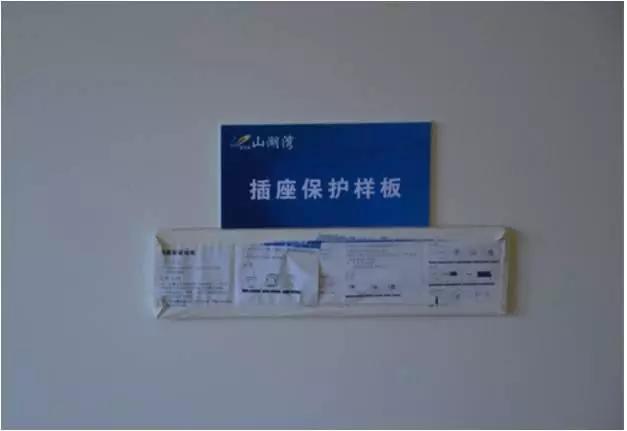

開關柜和插座安裝時首先要安裝內板，內板安裝后在周圍貼上美紋紙?jiān)龠M(jìn)行涂裝，涂裝完成后，將美紋紙撕去，然后進行細部整修。

涂裝完成后，將開關裝飾性蓋板安裝好，并用防潮膜或美紋紙裝滿，直到細部整修完畢為止。

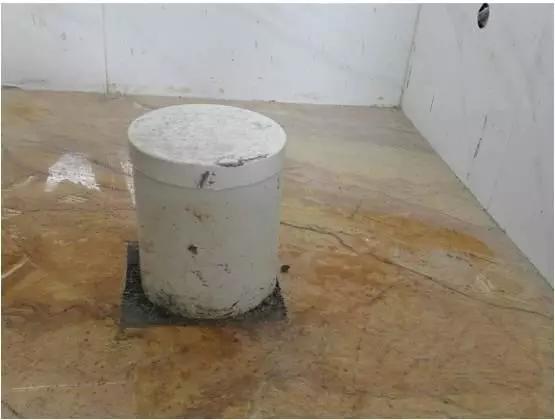

套筒成品保護樣板

給水排水工程

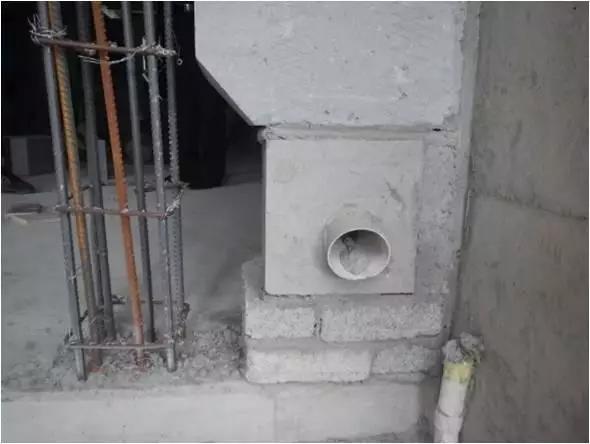

空調套管采用預制件，確保套管安裝后管口與墻、柱相分離，完成面5~10公分。

空調器外殼用預制件

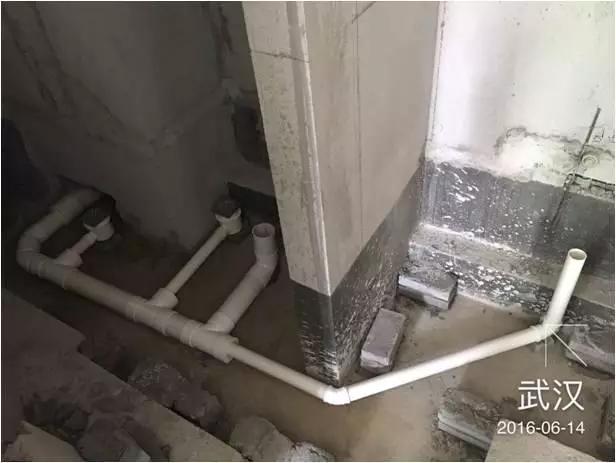

二是沉箱內部管道鋪設高度符合設計要求： A、地漏排水口高度超過5公分；

座便器排水管道高度超過5 cm，完成面較高，

洗手盆排水口高度在5公分以上，完成面應高出。

廚房洗菜盆排水口高度應在20公分以上。

管路斜度滿足裝修要求。

埋設箱蓋前，保證同排管件的積水處理器排水口和二次側排水口暢通。

內管埋地高度

符合設計要求

衛生間的地漏、坐便、排污管定位準確，確保地漏位置與地磚排版一致。

保健用具名稱廚房洗滌盆燃?xì)鉄崴麟姛崴畨叵礈炫枇茉∽闫鞫妆闫餍”愣方o水配件離地面450110018005010502008001200排水孔離墻170————170125350625100

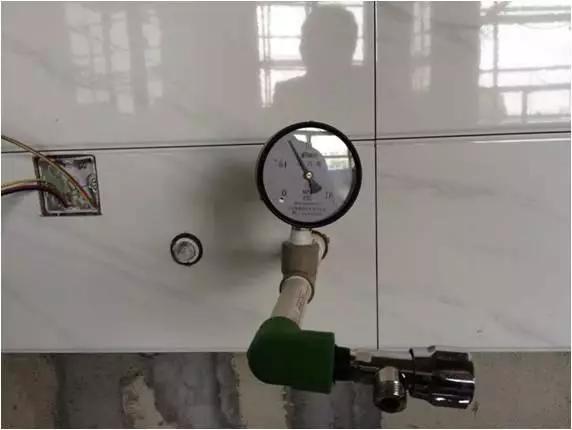

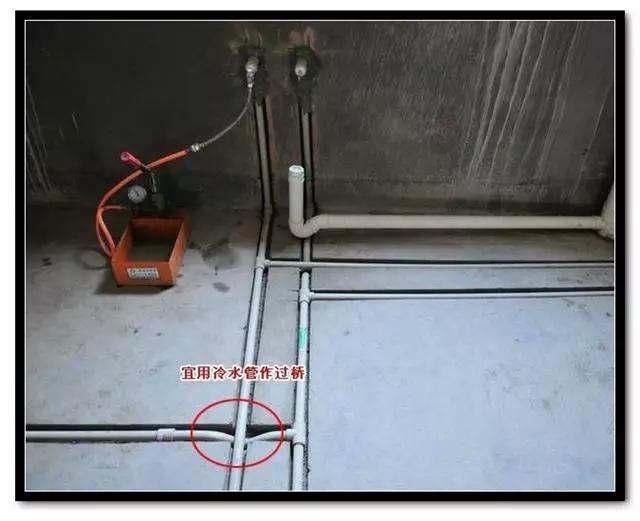

給水管的安裝在場地移交和管道隱蔽的情況下，分別進行壓力試驗。

給水管道試壓完成后，才能進行隱蔽作業。

1.強度試驗：冷水管試驗壓力為工作壓力的1.5倍，且不低于1.0 Mpa；熱水管試驗壓力為工作壓力的2.0倍，且不低于1.5 Mpa。

升至規定壓力時，停止加壓，穩定1小時，壓力降不超過0.05 MPa，系統無明顯泄漏，強度試驗合格。

嚴密性試驗：強度試驗合格后，泄壓至工作壓力的1.15倍，穩壓2 h，壓降不超過0.03 MPa，且系統各接口和連接點無泄漏為合格。

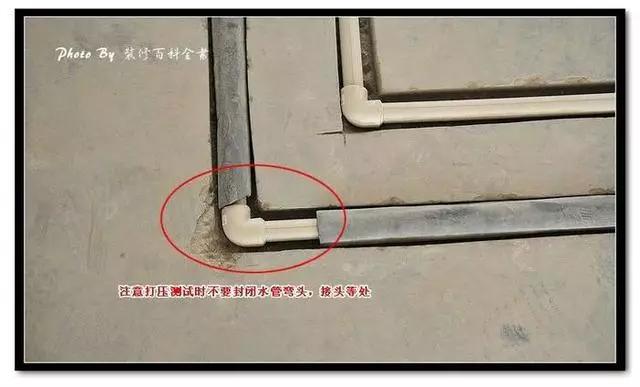

泄漏基本上發生在界面上

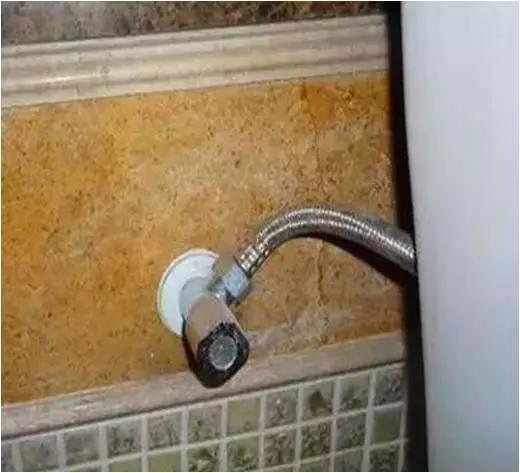

馬桶和洗面盆給水閥的位置墻面磚采用水鉆開孔，開孔直徑不大于角閥連接管徑+7 mm，確保角閥蓋板能夠覆蓋墻面磚的開孔。

送水閥位置墻磚開孔的適用性

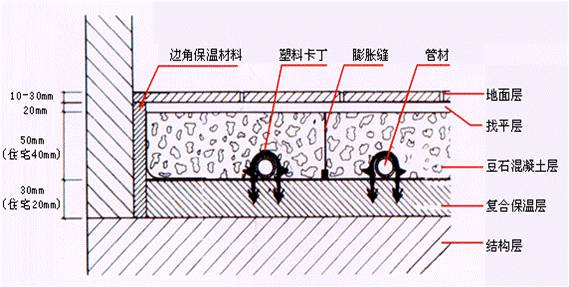

地面暖氣安裝

一、地暖安裝前充分考慮成活面高的要求，安裝過程中嚴格控制地暖高度，在地面彈設+500 mm高控制線，避免影響門洞后期的門高和門部收口。

地面暖氣安裝高度控制

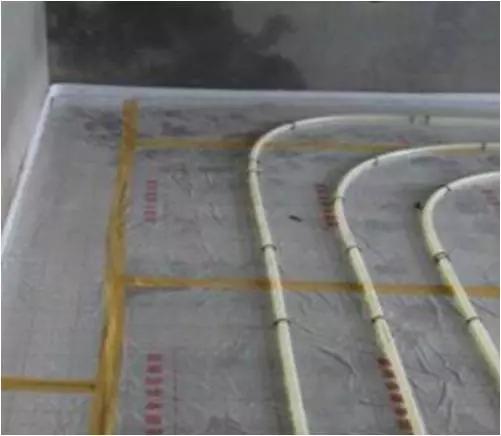

加熱管安裝時應防止管道扭曲，當彎曲管道時，應限制圓弧的上部，并用管卡固定，不能出現“死折”。

塑料和鋁塑復合管材的彎曲半徑不能小于6倍管材外徑

銅管的彎曲半徑不能小于5倍管外直徑。

加熱器安裝中的弧段處理

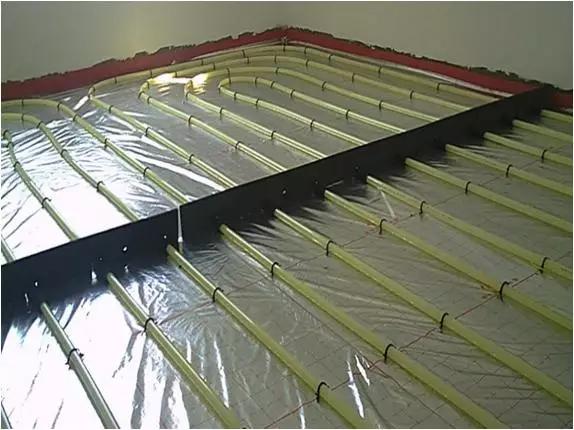

三、輻射加熱地板當邊長超過6 m或面積超過30㎡時需設置伸縮縫，每隔3 m左右設置高出地面2公分的高發泡聚乙烯發泡板，高度為2公分左右。

走廊與起居室之間、門廊等截面突變部位單獨做一條聚苯板隔斷，將相鄰兩區的地面分開。

設定伸縮縫

地?zé)崤馨惭b完畢后，要對其進行水壓試驗。

混凝土澆筑前試驗壓力為工作壓力1.5倍，不低于0.6 MPa，穩定壓力1小時，壓力下降幅度不大于0.05 MPa。未發現漏水現象，方可進行下一道工序。

混凝土灌注時，暖管必須處于不低于0.6 MPa的充填壓力下，灌注后24 h才能泄壓。

地暖管在不低于0.4 MPa的充填壓力下進行養護。

安裝地暖管后的壓力測試

五、分集器定位綜合考慮廚柜箱身布置，盡量保證在一個柜體內
