常用給排水中的管材要如何選用發表時間：2021-03-03 14:45作者：湖北協力得工程科技 常用給排水中的管材要如何選用

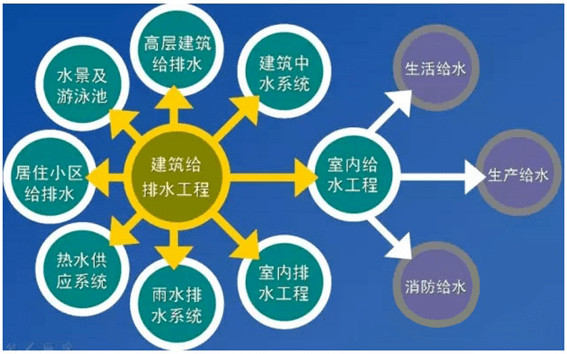

本文主要論述常用給排水系統的管材選用 鄱陽湖水位剛剛回落了一點，江西可以稍緩口氣，安徽旋即拉響警報，警報聲更響更急。中國最發達的長三角為之震動。截止7月20日，六分之一的中國都泡在了水里！抗洪泄洪，成為救災當務之急。給排水管作為建筑及市政建設的重要構成部分,在我國城市化建設過程中有著極為廣泛的應用,因此,給排水管材的選取就在建筑過程中顯得尤為重要。 研究發現，水源二次污染的原因是管道的銹蝕和腐蝕，采用新型塑料管材代替鍍鋅管，能很好的解決銹蝕問題。本文主要論述常用給排水系統的管材選用，

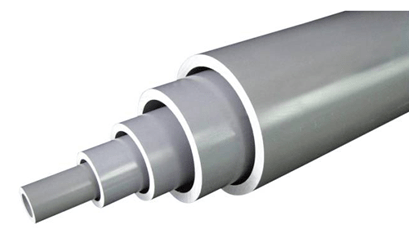

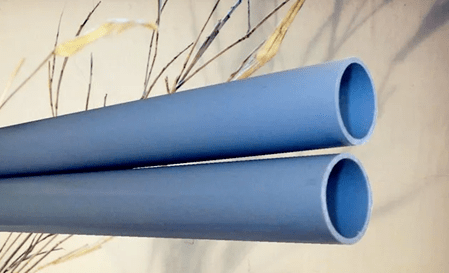

一、硬聚氯乙烯（PVC-U）給水管 硬聚氯乙烯(PVC-U)管是國內外發展最早、產量最大、使用最為廣泛的塑料管材。自二十世紀40年代起由歐洲、美國、日本等地相繼開發、推廣。我國從20世紀60年代開始使用，廣泛應用于建筑和市政的排水和給水工程中。據調查，PVC-U管中大約45%用于各種排水領域，其中主要是建筑物排水管，30%左右用于供水領域，15%左右用于各種護套管。
1、建材知識
PVC-U管一般可分為壓力管和非壓力管。 壓力管主要用于城鄉供水管、建筑給水管和低壓農業灌溉管。 非壓力管主要用作建筑排水管和城鎮排水管和電線套管。 建筑排水管可區分為：實壁管、內螺旋實壁管、雙壁內螺旋管、芯層發泡管等。 城鎮排水管又可區分為：實壁管、雙壁波紋管、徑向加筋管等。
進料+擠出+冷卻定型+牽引+噴碼+切割→成品 主要由擠出機將混配料加熱，塑化熔融后穩定地輸送到擠出機頭，由機頭成型出管坯，在牽引裝置作用下通過真空定型和冷卻裝置達到所要求的幾何形狀切斷（然后經在線擴口），堆放、收藏。 PVC-U管材生產的主要設備是包括擠出機、機頭、定徑冷卻套、冷卻槽、牽引機、噴碼機、切割機、擴口機、料架等組成。 2、常用規格
3、鏈接方式
4、適用規范、標準 《建筑給水硬聚氯乙烯管道設計與施工驗收規程》CECS 41:2004 標準圖號：02SS405－１《硬聚氯乙烯（PVC－U）給水管安裝》 5、材料技巧

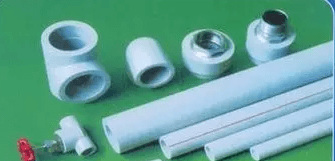

二、無規共聚聚丙烯（PP-R）給水管 1、建材知識 聚丙烯可分為均聚丙烯和共聚聚丙烯，共聚聚丙烯又分為分嵌段共聚聚丙烯（PPC）和無規共聚聚丙烯（PP-R）無規共聚聚丙烯，又稱三型聚丙烯，是主鏈上無規則地分布著丙烯及其它共聚單體鏈段的共聚物。無規共聚聚丙烯管是歐洲新近開發出來的新型塑料管道產品，PP－R原料屬聚烯烴，其分子中僅有碳、氫元素，無毒性、衛生性能可靠。
2、常用規格
3、鏈接方式 熱熔連接（安裝部位狹窄處可采用電熔連接） 4、適用規范、標準 《冷熱水用聚丙烯管道系統》GB／T 18742.2－2017 《建筑給水聚丙烯管道工程技術規范》GB／T 50349－2005 標準圖號：02SS405－２ 《無規共聚聚丙烯（PP－R）給水管安裝》 5、材料技巧
三、鋁塑復合給水管 1、建材知識 鋁塑復合管是最早替代鑄鐵管的供水管，其基本構成應為五層，即由內而外依次為塑料、熱熔膠、鋁合金、熱熔膠、塑料。現在國內鋁塑管質量領先地區：佛山地區。國內比較出名的品牌分別為：日豐，峰泰，美豐。第一種是內外層為聚乙烯，第二種是內層為交聯聚乙烯，外層為聚乙烯，第三種是內外層均為交聯聚乙烯，中部層均為鋁層。 鋁塑復合管損耗小，可任意剪裁、易安裝、施工方便，有較好的保溫性能，內外壁不易腐蝕，因內壁光滑，對流體阻力很小，可隨意彎曲。配件為純銅，價格昂貴，銅件內徑小于鋁塑復合管內徑，口徑流量小，且安裝不好遇熱脹冷縮易漏水。
2、常用規格 公稱外徑：dn20、dn25、dn32、dn40、dn50，種類有：
聚乙烯／鋁合金／聚乙烯（PAP）
聚乙烯／鋁合金／交聯聚乙烯（XPAP1） 交聯聚乙烯／鋁合金／交聯聚乙烯（XPAP2） 聚乙烯／鋁合金／聚乙烯（PAP3） 管材線膨脹系數：0.025 mm/m℃；金屬管件；自熄。 3、鏈接方式
4、適用規范、標準 《建筑給水鋁塑復合管管道工程技術規程》 CECS105:2000 標準圖號：02SS405－３《鋁塑復合給水管安裝》 5、材料技巧 與水箱及給水設備的連接應采用金屬管段過渡 四、交聯聚乙烯（PE-X）給水管 1、建材知識 PE-X是PE材料的改性，即將PE原有的線性分子鏈，通過枝接形成枝形分子鏈(交聯)，而提高了材料的物理力學性能和化學穩定性能。PE在改性前(交聯前)屬于可熔可溶的材料,而改性后變?yōu)椴豢扇鄄豢扇艿牟牧?現在所知的所有溶劑都無法將PE-X溶解)。PE的使用溫度≤50℃,而改性后，PE-X的使用的溫度為≤95℃，同時σ(許用應力)也大幅度提高。 這種管材目前在世界地暖行業是占主導地位的水暖管材。
2、常用規格

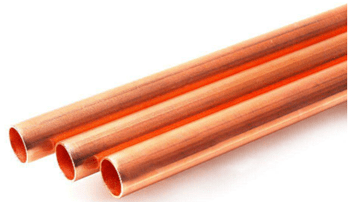

3、鏈接方式 卡箍式連接（卡套式）（銅鍛壓管件或不銹鋼鑄管件，紫銅環卡箍） 卡壓式連接（不銹鋼管件） 4、適用規范、標準 《建筑給水聚乙烯類管道工程技術規程》 CJJ/T98－2003 標準圖號：02SS405－４《交聯聚乙烯 （PE－X）給水管安裝》 5、材料技巧 與水箱及給水設備的連接應采用金屬管段過渡 五、銅管（無縫紫銅管） 1、建材知識 紫銅管，有色金屬管一種。是壓制的和拉制的無縫管。低溫強度高。常用于制造換熱設備（如冷凝器等）。也用于制氧設備中裝配低溫管路。直徑小的銅管常用于輸送有壓力的液體（如潤滑系統、油壓系統等）和用作儀表的測壓管等。 銅管具備堅固、耐腐蝕的特性，而成為現代承包商在所有住宅商品房的自來水管道、供熱、制冷管道安裝的首選。
2、常用規格
3、鏈接方式 1）薄壁銅管 ①承插式釬焊接口 DN15～DN300 ②卡套式接口 DN15～DN50 ③壓接（卡壓）式接口 DN15～DN50 2）厚壁銅管 ①螺紋連接 DN20～DN150 ②溝槽式連接 DN50～DN300 ③活套法蘭連接 DN50～DN300方式 4、適用規范、標準 《建筑給水銅管管道工程技術規程》CECS171：2004 標準圖號：03S407-1《建筑給水金屬管道安裝－銅管》 5、材料技巧
六、薄壁不銹鋼管 1、建材知識 奧氏體薄壁不銹鋼管材，是指壁厚與外徑之比不大于6%的不銹鋼管道。薄壁不銹鋼管管材中鉻與氧氣、氧化劑反應后，產生鈍化作用，在表面形成一層薄而堅韌的致密鈍化膜Cr2O3，起抗腐蝕的保護覆膜作用。 不銹鋼管具有強度高，抗腐蝕性能強、韌性好，抗振動沖擊和抗震性能優，低溫不變脆，輸水過程中可確保輸水水質的純凈，且經久耐用又可再生做裝潢材料利用。
2、常用規格
3、鏈接方式 卡壓式接口 環壓式接口 ①承插氬弧焊接口 ②壓縮式接口≤DN50 ③對接氬弧焊接口 ④卡箍法蘭式連接≥DN100 溝槽式卡箍連接 4、適用規范、標準 《建筑給水薄壁不銹鋼管管道工程技術規程》 CECS153：2018 標準文號：04S407-2《建筑給水金屬管道安裝－薄壁不銹鋼管》 5、材料技巧
七、熱浸鍍鋅鋼管 1、建材知識 熱鍍鋅是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼鐵制件進行酸洗，為了去除鋼鐵制件表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。 熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。
2、常用規格 公稱直徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300 3、鏈接方式
4、適用規范、標準 《低壓流體輸送用焊接鋼管》GB/T3091－2001 《輸送流體用無縫鋼管》GB/T8163－2018 八、焊接鋼管 1、建材知識 焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管，焊接鋼管采用的坯料是鋼板或帶鋼。 焊接鋼管比無縫鋼管成本低、生產效率高。
2、常用規格 公稱直徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200 3、鏈接方式
4、適用規范、標準

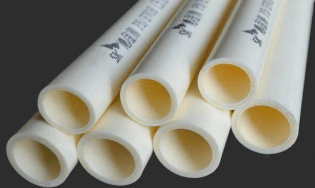

5、材料技巧 一般用于循環冷卻水管道、壓力排水管道及廠房、高層建筑雨水管道。 九、氯化聚氯乙烯（PVC-C）給水管 1、建材知識 以氯化聚氯乙烯樹脂為原料制成的管道管件，其顯著的優越性表現在它的 堅固耐用、耐腐蝕、耐酸堿、耐老化，具有低的熱膨脹系數、導熱系數和良好的阻燃性及優越的衛生性能。CPVC管道符合我國所有塑料冷熱水管的衛生標準，具有非常好的市場前景。在國外，CPVC用于制造居家用冷、熱水輸送管及管件已十分普遍。其管道熱損耗低、不掛水滴、無水垢聚集，在82℃溫度與0.7MPa壓力下可持續應用，并得到美國國家環境衛生基金會可飲用水的認證。此外，由于CPVC的燃點大大高于木材，達450℃以上，國外已將CPVC用于制造消防噴淋管系統。目前，國內也開始在消防系統中使用CPVC管道。
2、常用規格

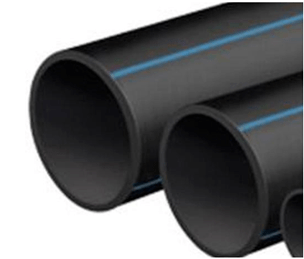

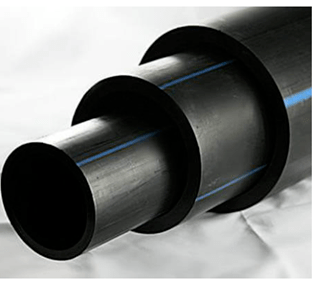

3、鏈接方式 膠粘承插接口 4、適用規范、標準 《冷熱水用氯化聚氯乙烯（PVC－C）管道系統》GB／T18993－2016 《建筑給水氯化聚氯乙烯（PVC－C）管道工程技術規程》CECS136：2016 十、聚乙烯（PE）給水管（PE80、PE100） 1、建材知識 聚乙烯 （PE）給水管內壁光滑，且 不隨使用時間變化，摩擦阻力小，節省能源，壓力損失比鋼管約小30%，可選用比鋼管小的口徑。衛生性能好，無添加劑，沒有污染飲用水的可能性，ISO標準定級聚乙烯材料為0級(最低級)，不生霉材料，與其他一些常用塑料材料相比，聚乙烯的耐霉菌性能要高很多，長期使用也不積垢。
2、常用規格
3、鏈接方式

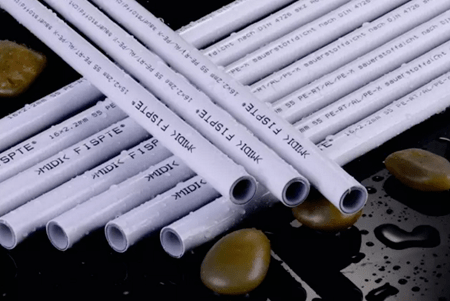

4、適用規范、標準 《給水用聚乙烯（PE）管材》GB／T 13663－2017 《建筑給水聚乙烯類管道工程技術規程》CJJ/T98－2003 5、材料技巧 與20℃、50年、概率預測97.5％的靜液壓強度σLPL（MPa） PE80為8.00～9.99 PE100為10.0～11.19 十一、耐熱聚乙烯（PE－RT）給水管 1、建材知識 耐熱聚乙烯作為塑料類管材，其與鋼管、鐵管等傳統金屬管材相比，不僅具有 良好的穩定性、耐腐蝕性以及連接可靠性，同時還具有節能、不結垢、安裝簡單和施工方便的特點，能夠滿足地板采暖系統內部管道的各方面要求。由此可見，未來耐熱聚乙烯管材在城市采暖工程中的廣泛應用已經成為必然趨勢，而對于耐熱聚乙烯管材性能與加工工藝的研究，也是非常必要且具有現實意義的。
2、常用規格
3、鏈接方式

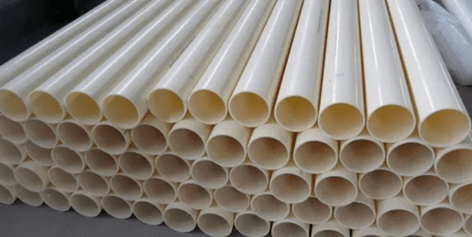

4、適用規范、標準 《冷熱水用耐熱聚乙烯（PE－RT）管道系統》 CJ／T175－2016 《建筑給水聚乙烯類管道工程技術規程》CJJ/T98－2003 十二、丙烯腈－丁二烯－苯乙烯（ABS）工程塑料給水管 1、建材知識
2、常用規格
3、鏈接方式
4、適用規范、標準 《丙烯腈－丁二烯－苯乙烯（ABS）壓力管道系統 第1部分：管材》GB／T20207.1－2006 《丙烯腈－丁二烯－苯乙烯（ABS）壓力管道系統 第1部分：管件》GB／T20207.2－2006 5、材料技巧 主要用于污、廢水處理及游泳池水處理系統配管。 十三、鋼襯（涂）塑復合給水管 1、建材知識 鋼塑復合管，產品以無縫鋼管、焊接鋼管為基管，內壁涂裝高附著力、防腐、食品級衛生型的聚乙烯粉末涂或環氧樹脂涂料?？趶椒秶?DN15--DN1200可帶法蘭及帶壓槽涂裝。長度 6m、9m、12m及不定尺長度涂層壁厚 100微米～500微米之間，通常為350微米。衛生無毒、不積垢，不滋生微生物、保證流體品質。耐化學腐蝕、耐土壤和海洋生物腐蝕，耐陰極剝離。安裝工藝成熟、方便快捷、與普通鍍鋅管連接雷同。耐候性好，適用沙漠、鹽堿等苛刻環境。管壁光滑、提高輸送效率、使用壽命長。常見的鋼塑復合管有：鋼襯聚丙烯復合管（GSF.PP），鋼襯聚氯乙烯復合管（GSF.PVC），鋼襯聚乙烯復合管（GSF.PE），鋼襯聚四氟乙烯復合管（GSF.F4）。
2、常用規格
3、鏈接方式
4、適用規范、標準 《建筑給水鋼塑復合管管道工程技術規程》 CECS125：2001 5、材料技巧
十四、內襯不銹鋼復合鋼管 1、建材知識 內襯不銹鋼復合鋼管執行城鎮建設行業標準CJ/T192-2017，是在鋼管內壁復合薄壁不銹鋼管，這種雙金屬?gòu)?fù)合鋼管大大提高鋼管在輸水、輸熱水、輸煤氣、輸天然氣、輸油過程中的耐腐蝕性能，表面光滑，流體阻力小，又保留了鋼管機械強度高，可采用焊接、溝漕、螺紋連接，密封性好的優點，克服了鍍鋅鋼管易腐蝕，采用熱熔連接的塑料管易漏水和老化的缺陷，是輸氣、輸水、輸油鋼管的升級換代的理想產品。
2、常用規格
3、鏈接方式 系統工作壓力Ps≤1.0 MPa，DN≤65時采用螺紋連接，DN≥80采用法蘭或溝槽式卡箍連接。 4、適用規范、標準 《內襯不銹鋼復合鋼管》CJ／T192－2004。 5、材料技巧 系統工作壓力≤2.0MPa。 備注： 管道防腐――埋地鑄鐵管宜在管外壁刷冷底子油一道，石油瀝青兩道；埋地鋼管（含熱鍍鋅鋼管、鋼塑復合管）宜在管外壁刷冷底子油一道，石油瀝青兩道外加保護層（當土壤腐蝕性較強時可采用加強級防腐或特加強級防腐）； 明裝熱鍍鋅鋼管刷銀粉漆兩道或調和漆兩道（消防管）； 明裝焊接鋼管、無縫鋼管刷防銹漆兩道，調和漆兩道（屋面雨水排水管道可刷瀝青漆兩道）。 湖北協力得工程科技有限公司是一家專業從事抗震支架、裝配式支吊架、綜合管廊支架、成品綜合支吊架、預埋槽道、BIM咨詢生產、銷售、安裝于一體的多功能、多元化的現代化科技企業。產品廣泛應用于核電站，發電廠改造，高鐵建設，機場擴建，國家大型建筑工程等！ |
