建筑機電（水、電、風）審圖大技巧確定不收藏嘛！

一、電氣專業

1.審核電力設計圖紙是否符合國家強制性條文及當?shù)叵嚓P(guān)規范和規程的要求，特別是設計深度是否達到要求，是否與其它專業設計有矛盾之處，是否存在影響使用功能的現象；審查電力分配干線圖、系統圖與詳圖之間是否有矛盾。

2.審查總?cè)萘亢透骰芈返娜萘渴欠駶M足使用要求，電線、電纜的線經和保護管直徑是否合理，是否考慮了今后擴建的需要，是否考慮了容量和接線位置，如室外景觀工程和水處理工程。

3.審核變電站(開關站)、配電間的面積、位置、高度、預留套管和電力進線方式、配電柜的設置、計量柜(箱)的位置等是否符合當?shù)仉娏Σ块T的要求；審核電能計量方式、電纜連接方式等是否符合當?shù)仉娏Σ块T的要求。

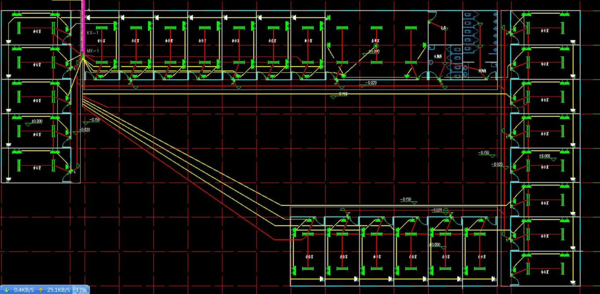

4.審核開關、插座、燈具、電表箱、配電箱、弱電箱等位置的設置、分布、管道走向設置是否合理(不可在下沉式衛生間底板內埋設燈具盒等)。

五、檢查室外是否預留接地電阻測試點，位置是否合理，高層建筑是否有防側擊雷措施。

6.審查強弱電井道的尺寸是否適當，檢修門的位置及朝向是否合理，進建筑物的管道及管道外壁的防水設計是否符合要求，是否有詳細的圖紙。

7.設備、橋架的布置是否合理，土建的預留吊裝孔尺寸是否滿足設備吊裝需要；人防配電(或發電機)系統是否符合要求。

二、給排水專業

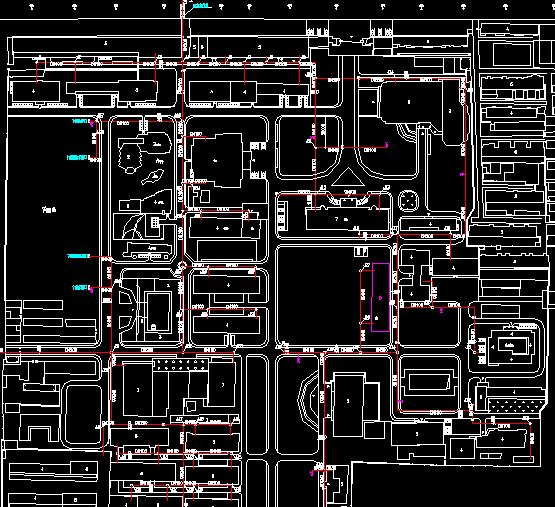

1.審核給排水施工圖紙是否符合設計規范、強制性條文的要求，圖紙表達是否清晰、完整、準確；審核給排水系統圖、平面圖、大樣圖的表達是否一致，有無矛盾之處；審核室外景觀工程給排水留頭位置是否合理；建筑地面找平層的給水管徑不得大于DN20。

二、審查給水管道的選擇是否合理、明確，有無地方推廣使用證書；審查給水管道的選擇是否符合衛生標準；審查給水計量方式是否符合地方自來水管理部門的要求。

3.審查冷熱水、消防和排水系統管道的管徑、坡度、管道走向、檢查口(井)布置是否合理，標高是否正確，與其它管道的安裝位置、標高、穿體是否與結構規范存在矛盾，管道整體布置是否經濟合理，設備材料的性能和質量是否符合規范的水平間距。

四、審查管道井、計量閥門井、窨井、化糞池等的位置、大小、數量是否合理，是否隱蔽，是否美觀，是否方便使用，是否便于維護。

5.審核水池、水泵房的位置是否合理，冷熱水給水方式的選擇、容量配置、水泵等設備的選擇、材料的選擇、機房的布置是否符合經濟合理、先進適用的原則，設備材料的性能和質量是否符合所處地點的要求。

6.審核建筑物外墻雨水管道的數量、位置是否合理，空調冷凝水排出管道的位置、位置是否與空調機位、空調孔的位置相沖突；審核衛生間、廚房、游泳池等排水管布置是否合理(衛生間、廚房的排水立管和支管不能擋窗)。

7.對地下室車庫排水管道(井)位置的合理性進行審核，給排水系統的各種設備、管道、消防噴頭、消火栓等設施的安裝位置及標高是否與其他專業的安裝位置相沖突和不合理，車庫凈高和轉彎半徑是否符合規范要求，使用是否舒適；對進入建筑物的管道和管道外壁進行防水設計，是否配有詳細圖紙，人防給排水系統是否符合要求。

三、暖通空調專業

一、審查暖通空調施工圖是否符合規范、強制性條文的要求，與其他專業設計是否有矛盾之處，是否存在影響使用功能的現象。圖樣表示是否清楚、完整、準確；檢查系統圖、平面圖、大樣圖表達是否一致。

2.審核 HVAC的設計參數及空調系統的選擇是否合理， HVAC的采暖方式是否符合地方主管部門的要求， HVAC的計量分區是否合理。

3.審核 HVAC系統的容量配置、設備選型、材料選擇、機房和管道布置等是否符合經濟合理、先進適用的原則，設備材料的性能和質量是否符合項目定位要求。

四、審核各設備機房內的各種設備運輸通道是否暢通，設備、管道、閥門布置是否合理。

5.對于采用風冷熱泵或帶冷卻塔的空調系統，應審核室外空調設備的安裝位置是否合適，并避免由于空調設備的安裝而對建筑立面和周圍環境造成不良影響。

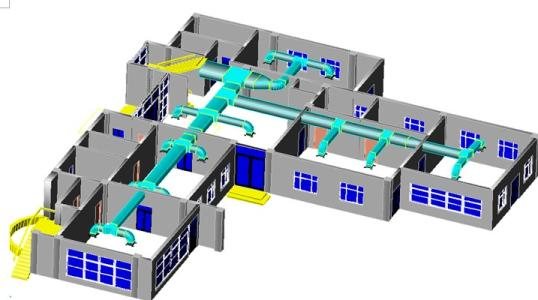

6.審核吊頂內暗裝式風機盤管、空調箱、風箱、風口、風閥和空調管路的安裝位置和標高是否符合室內裝飾吊頂?shù)囊蟆?/p>

7.審核暖通空調管路井筒的尺寸是否適當，檢修門的材料選擇、位置及朝向是否合理。

八、審核居住建筑空調室外機臺尺寸是否適當，安裝位置是否影響立面效果，冷媒管道及凝結水管的安裝是否方便。

9.對地下室車庫各種暖通空調和防排煙系統的設備、管道、風管、風閥、風口等設施的安裝位置、標高和其他專業的安裝有無沖突和避讓措施，車庫凈高是否符合規范要求，地下室進、出風口是否符合室外美觀要求，人防通風系統是否符合要求。
