為什么國家最新標準《建筑給水排水設計規范》提倡不降板同層排水系統發表時間：2021-03-03 09:15作者：湖北協力得工程科技 為什么國家最新標準《建筑給水排水設計規范》提倡不降板同層排水系統

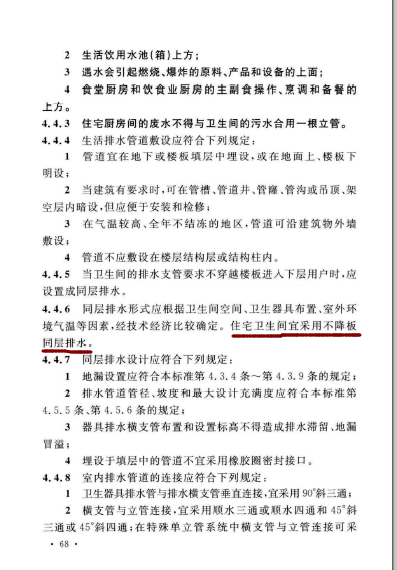

伴隨著生活水平的提高，人們越來越重視健康的生活環境，住宅建設在質量和標準上不斷提高，住宅建筑中的排水系統，作為人們生活中不可或缺的一個環節，也越來越受到人們的關注，國家的相關標準政策也在不斷的完善中，如《住宅設計規范》、《裝配式鋼結構建筑技術標準》、《裝配式混凝土建筑技術標準》、《建筑給水排水設計標準》(GB 50015-2019)等標準規范中都明確規定“住宅衛生間宜采用不降板同層排水”，國家標準圖集《居住建筑衛生間同層排水系統安裝》19S306也是該圖集的重點內容，這說明同層排水已成為住宅衛生間排水的主流，而不降板同層排水已成為住宅衛生間排水的主流。
當前國內住宅排水主要有同層排水和異層排水兩種。同排排水與早期隔排排水相比，優勢明顯，近年來得到了大力推廣和應用。但隨著建筑質量的不斷提高，最廣泛應用于同層排水中的降板同層排水也暴露出許多問題，相對不降板同層排水的優勢逐漸凸顯，配套產品也逐漸成熟，開始受到更多建筑設計師的青睞。

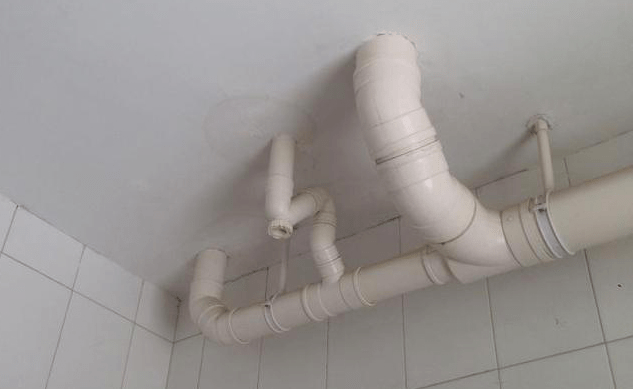

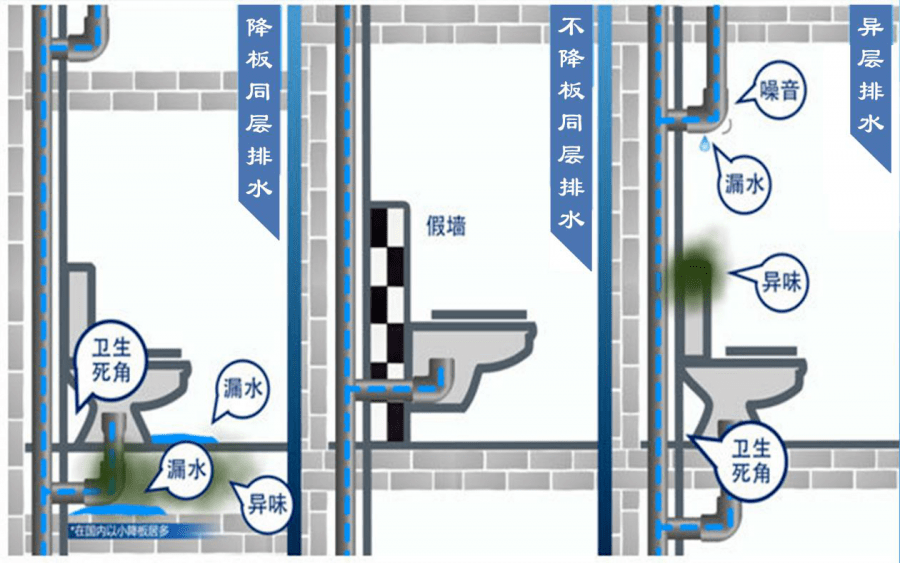

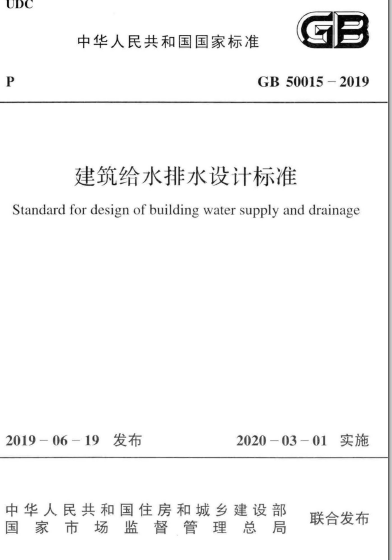

通過對國內三種主要衛生間排水模式的圖表對比，可以看出異層排水和降板同層排水存在諸多問題。 從政策背景、設計理念、優缺點比較、成本分析等方面對從不降板同層排水系統進行逐條分析。 第一政策背景 建筑設計規范(GB 50096-2011)第8.2.8條規定：污水排出的橫管應設置在該層套內。 "建筑物同層排水工程技術規程"(CJJ 232-2016)3.2.1、3.2.2規定：對于在公廁中成組排列的多套便池，排水橫管較長時，不宜采用降板敷設。 3.3.13條規定：樓板下降區(或樓面抬升區)不得有滲漏或積水。在降板區域采取排除積水措施時，在進入立管之前，排除積水裝置應設水封，并具有防止干涸、防溢的功能。 “建筑給水排水設計標準”(GB 50015-2019)4.4.6條規定：同層排水形式應根據衛生間空間大小、衛生器具的布置、室外環境溫度等因素進行技術經濟比較。居室?guī)瞬捎貌唤蛋逋瑢优潘?/span> 生活建筑衛生間同層排水系統安裝》19S306的主要內容是對原有圖集進行修改，其中“不降板同層排水系統” 第二，設計思想 a)異層排水 異層排水，是衛生間器具排水支管穿過樓板、排水橫支管連接在下層住戶衛生間內的一種排水方式。

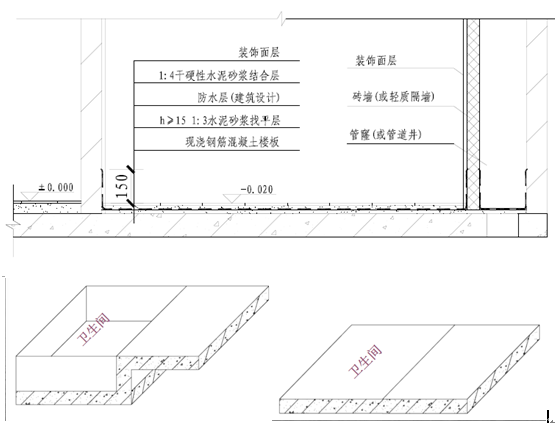

第二，板式同層排水系統 降板同層排水，指將衛生間地面(或局部地面)下沉100-350 mm作為排水管道的敷設空間，衛生間衛生器具的排水管(包括排水橫管和衛生器具的排水支管)不穿過本層地面，在本層內接入排水立管的排水方式。
㈢不降板同層排水系統 不落板同層排水技術是同層排水技術中一項新的科技應用。采用建筑物衛生間(也適用于廚房和陽臺)，既不結構降板，也不需要額外抬起完成地面排水。采用排水集熱器和特殊可調附件，實現同層不降板檢修排水系統(WAB)。

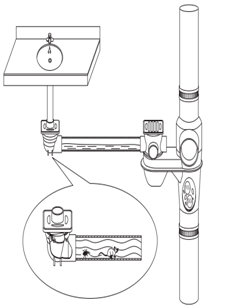

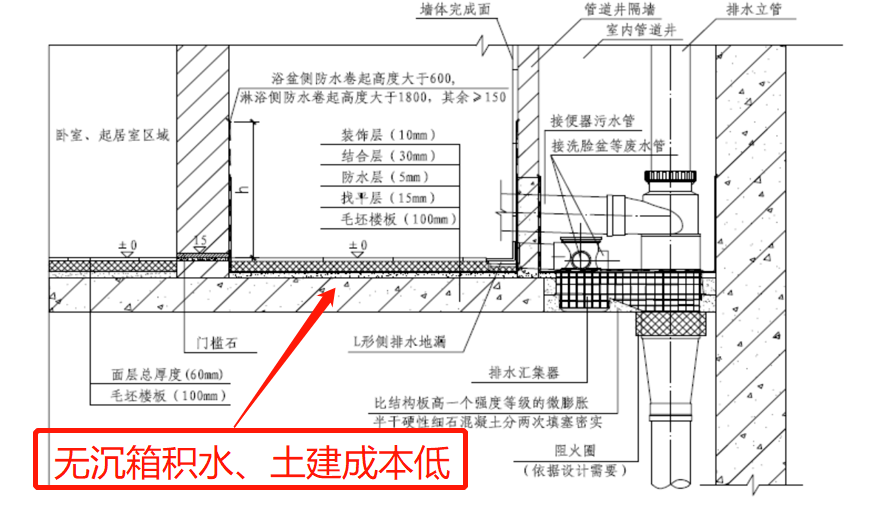

不降板同層排水系統大樣圖

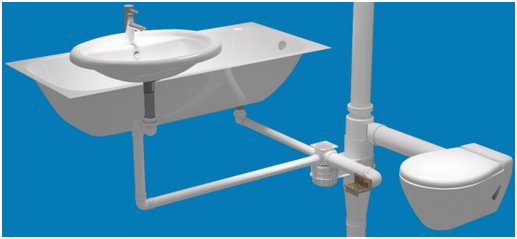

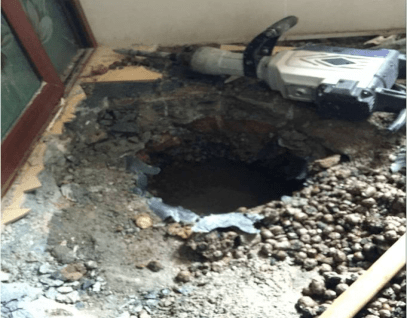

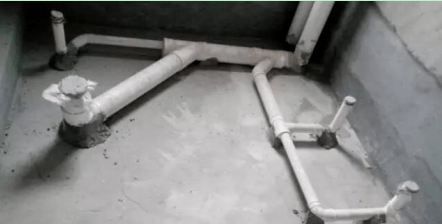

降板式同層排水系統總體圖 3.比較優劣 a)異層排水 異層排水由于要通過地板，預留孔洞，不僅使衛生間用具的布置受到限制，還增加了衛生間漏水的可能性。最為棘手的是，房屋產權不清，衛生間漏水維修問題，上下層住戶相互干擾，因此國家和地方標準中也逐漸取消了異層排水。 ㈡同層排水系統的利弊 同排水方式主要有降板、微降板和不降板同排水。共有的優點： (1)房屋產權清晰：衛生間的排水管道系統設置在業主家中，管道的維修可在住戶家中進行，不影響下層住戶。 衛生器具布置不限：由于樓板上排水管道無衛生器具預留孔，使用者可自由安排衛生器具位置，滿足衛生潔具個性化的要求，開發商可提供衛生間布局多樣化，提高房屋的檔次。 (3)排水噪音?。号潘馨惭b在地板上，被回填墊層覆蓋后，有很好的隔音效果，因此排水噪音大大降低。 (4)滲漏率低：廁所地面不用衛生器具鋪設，可降低滲漏率，也可有效預防疾病傳播。 一、板式同層排水的缺點 (1)維修困難，容易發生堵塞 每臺設備下均設置有排水彎頭，不但增加了堵塞幾率。因為各器具的排水管都隱藏在沉箱中，被回填墊層之后，要想維修就必須敲開地面進行維修，這樣后期的維修費用就比較大。

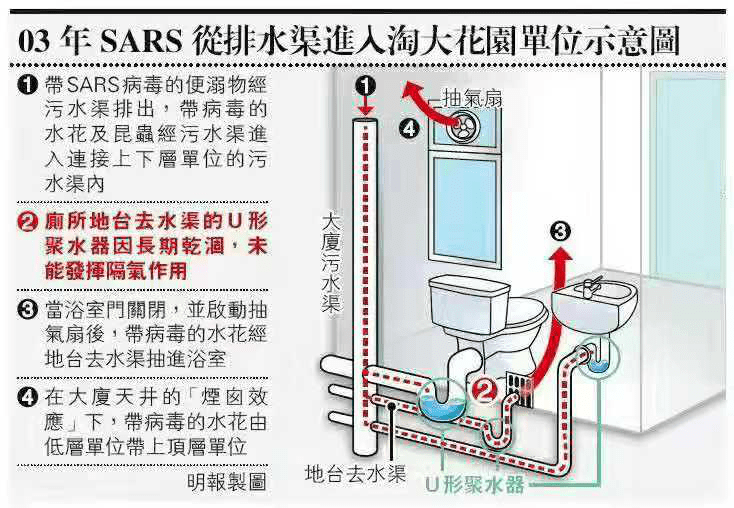

（2）異味 由于前期施工不規范，防水性能遭到破壞，地面水滲漏，或者排水管漏水，導致沉箱積水，長時間以來產生異味。雖然在沉箱內設置了二次排水裝置，但由于沉箱比較封閉，水分難以蒸發，加之漏水的持續性，也很難解決這個問題。加上每個器具下都設有存水彎，不僅加大了堵塞的概率，而且不常使用的器具下的存水彎易干涸，水封失效，臭味溢出。 特別是2003年非典期間爆發的香港淘大花園事件，此事件造成交叉感染321人，死亡42人，后經香港當局和世界衛生組織調查，系帶病毒的排泄物和分泌物進入排水管道系統后，在排水系統內通過水封干涸的地漏進行傳播是造成此次事件的重要傳播途徑。 今年新冠疫情期間鐘南山院士團隊、李蘭娟院士團隊、中國疾控中心團隊均從確診感染患者糞便樣本中分離到活體新型冠狀病毒，提醒注意糞口傳播情況以及存在病原體通過下水道再次進行傳播造成交叉感染的可能。

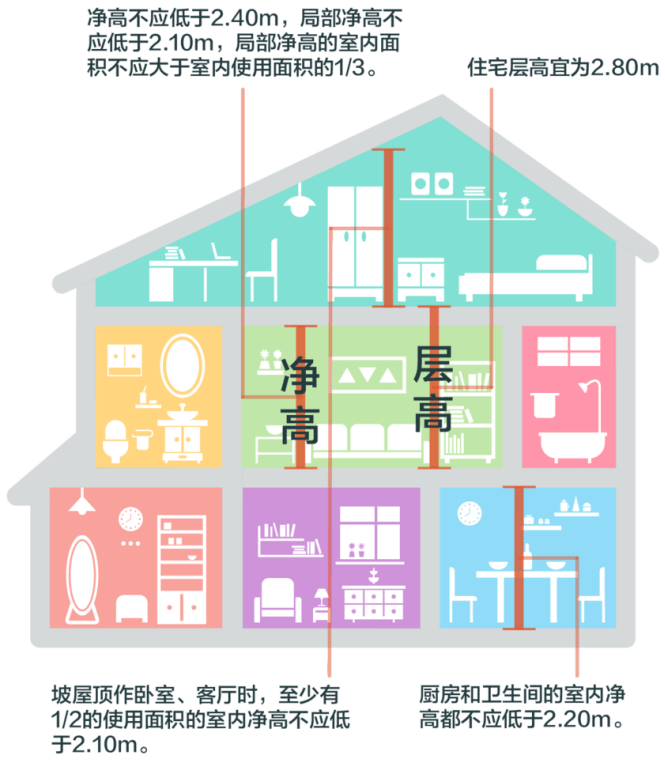

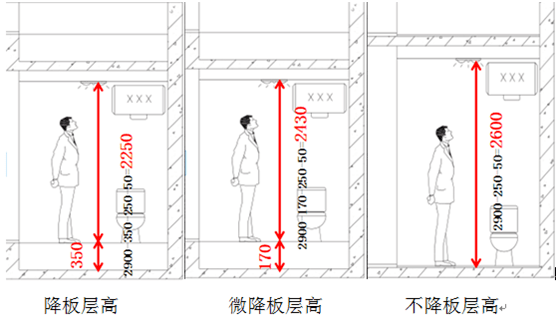

（3）層高受限 《住宅設計規范》中規定：廚房、衛生間的室內凈高不應低于2.20米。廚房、衛生間內排水橫管下表面與樓面、地面凈距不應低于1.90米，且不得影響門、窗扇開啟。
現在市場上大部分采取的是降板同層排水系統，住房的每層衛生間都采取了降板的形式，這種跟正常的層高比起來，占用房屋一定的高度空間。 特別是對層高要求比較苛刻的loft公寓，要想在衛生間安個熱水器，浴霸什么的還是比較困難，就算安上了也會使衛生間顯得壓抑。 （4）成本高，需進行二次回填、找平和防水。 由于降板同層排水系統，需要進行二次回填，再進行正常的找平、防水、裝飾，在這過程中，不僅增加了工程成本，而且還受施工規范的影響，施工不規范，后期就越容易出現問題。
2、不降板同層排水優點 （1）提高空間利用率 傳統降板同層排水降板高度大，層間凈高小，特別是安裝電熱水器后更加明顯，人在進入衛生間后顯得壓抑，這一問題在loft公寓更加凸顯，而本系統實現的不降板同層排水大大提高了空間使用效率。
（2）解決異味問題 不降板同層排水系統綜合采用多種方式解決異味問題： 采用支管污廢水分流、廢水管共用集成水封的方式，廢水支管接入排水匯集器集成水封，提高水封補水幾率防止干涸； 合理設計集成水封的構造，提升水封抗壓力波動的能力； 接入集成水封的排水起始端口設置減緩水封蒸發的裝置。
（3）解決地面滲漏、沉箱積水問題 傳統的同層排水系統需要降板才能實現管道系統的布置，不降板同層排水系統實現衛生間、陽臺零降板同層排水，直接取消了降板層，杜絕了沉箱積水問題。
（4）提高排水安全性、通暢性，易清通檢修 通過洗臉盆、地漏、淋浴等排水設施共用水封，保證了系統各個排水器具水封作用的長期有限，在各個器具排水口設置了防止蟲鼠進入房間，減緩水封蒸發的止回裝置，大大提高了排水安全性。

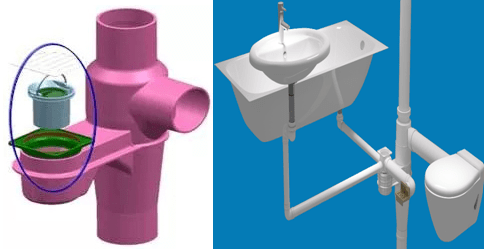

所有橫支管在排水匯集器處共用一個水封，排水器具下方不設存水彎，所有器具連接均選用彎頭，大大減少排水管道堵塞點?！肮灿盟狻笔钦麄€系統中所有廢水管唯一的存水彎，“共用水封”作為唯一可能的堵塞點，這套系統為此特地設計了集成檢修口，假使出現堵塞的情況，也可以由住戶自己輕松完成清通。
給排水管線、配件、水箱等需要檢修維護時，可根據需要打開PC頂蓋和上部PC側板，側板打開不會影響已有防水層，可實現快速的還原和固定。
（5）解決地漏設置困難的問題 地漏等地面排水配件高度可調節，適用于二次裝修，無需更換。

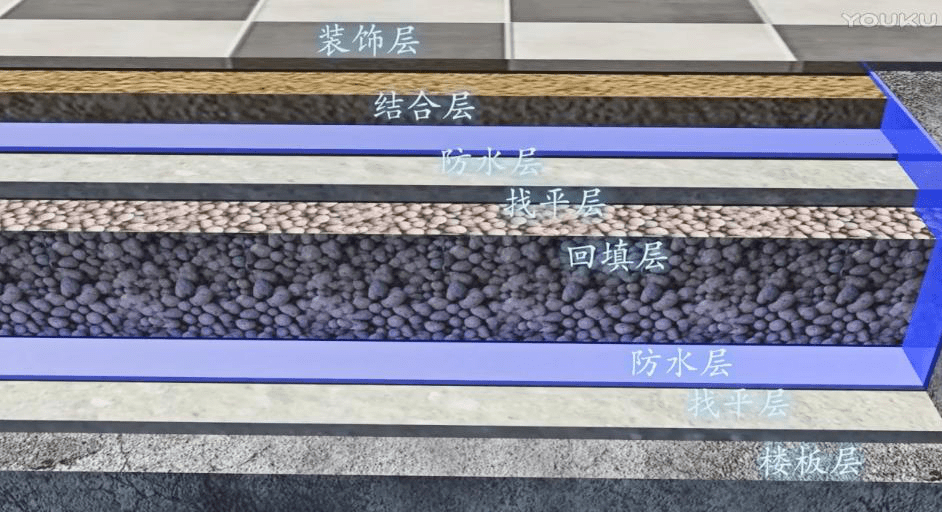

第四章成本分析 ㈠成本對比 ㈡成本差異3的原因 一是傳統降板綜合成今本偏高的主要原因： (1)兩個防水層； (2)需要制作地板支模和側模； (3)陶粒回填復雜麻煩； (4)鋼筋混凝土保護層的需求； (5)需要采取降板層排水措施； (6)進行兩次蓄水試驗，增加了人工和工期費用。
二是綜合成本低的不降板原因： (1)僅防水一次； (2)無支模； (3)無降板，無需回填； (4)只進行簡單的泥漿調平處理； (5)無積水排放。 總結： 在國家政策的引導下，隨著技術的不斷完善和成熟，國內同層排水系統將不斷完善，同層降板排水問題將逐步解決，作為同層排水中新興的不降板同層排水技術，將越來越受到人們的關注。未來國內同層排水任重而道遠，作為同層排水的新趨勢，不降板同層排水也必將大有可為。 ?湖北協力得工程科技有限公司是一家專業從事抗震支架、裝配式支吊架、綜合管廊支架、成品綜合支吊架、預埋槽道、BIM咨詢生產、銷售、安裝于一體的多功能、多元化的現代化科技企業。產品廣泛應用于核電站，發電廠改造，高鐵建設，機場擴建，國家大型建筑工程等！ |
