抗震支架設防烈度的確定原則

2021年4月9日住房和城鄉建設部批準發布了國家標準《建筑與市政工程抗震通用規范》，編號為GB55002-2021，自2021年1月1日起實施。本規范為強制性工程建設規范，全部條文必須嚴格執行?，F(xiàn)行工程建設標準中相關的強制性條文同時廢止，現行工程建設標準中有關規定與本規范不一致的，以本規范的規定為準。

01 條文（2.2.1）????????????????????????????????????????

2.2.1 各類建筑與市政工程的抗震設防烈度不應低于本地區的抗震設防烈度。

02 編制說明

本條規定了各地區及各類工程設防烈度的確定原則。

03   實施與檢查控制

04   延伸閱讀：地震烈度、基本烈度與設防烈度的區別與聯系

1.地震烈度

地震烈度是指地震引起的地面震動及其影響的強弱程度。

  一般來說，一次地震的震中烈度I0與震級M大致有以下關系：

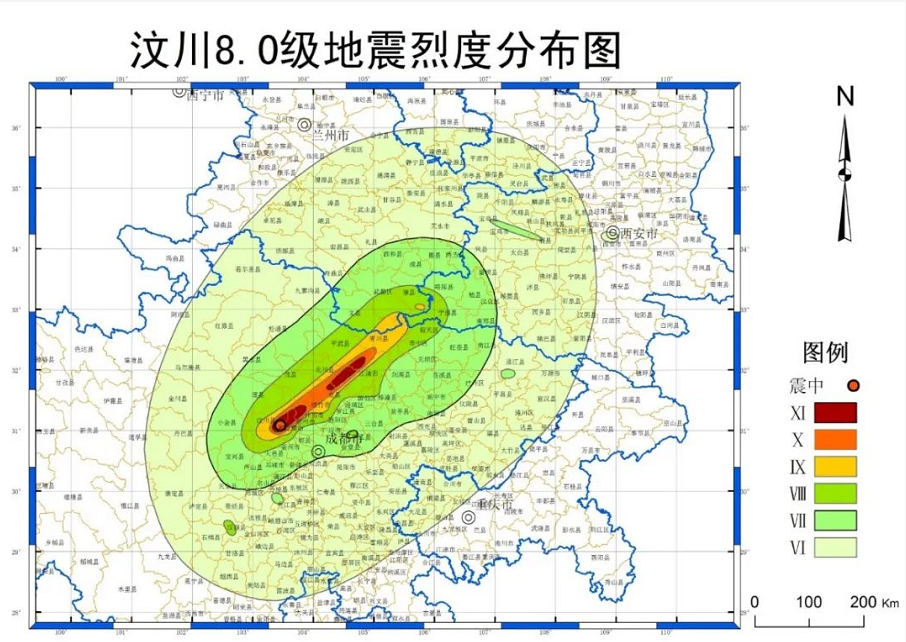

  如圖所示，為2008年汶川M8.0級地震的烈度分布圖，其震中烈度為11度，也大致符合上述關系。

2.基本烈度

當以地震烈度為指標，按照某一原則，對某一區域進行地震烈度區劃，編制成地震烈度區劃圖，并作為建設工程抗震設防依據時，則區劃圖標識的烈度便被稱之為“地震基本烈度”。我國從二十世紀五十年代開始，相繼編制了5次區劃圖。通常被稱為第一代~第五代區劃圖，其中，前三代為烈度區劃圖，第四、五代為參數區劃圖。由于各代區劃圖的編圖原則不同，因此，我國不同時期的基本烈度的定義也不相同。（中國地震區劃圖發展歷程https://mp.weixin.qq.com/s/YvsfMOAXGXWfKPHguvpfbw)

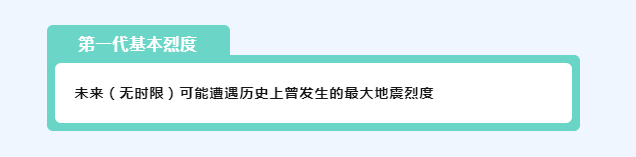

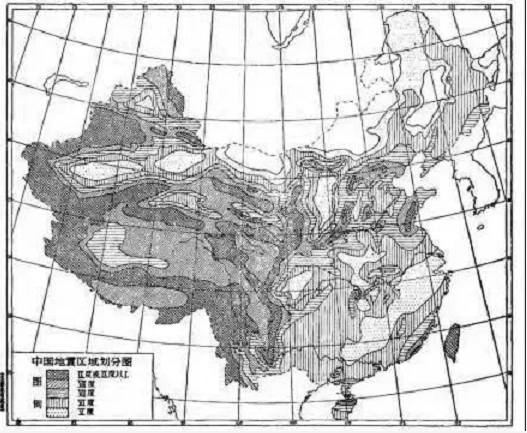

（1）第一代區劃圖：《全國地震區域劃分圖》（1957年）

第一代區劃圖，是由原中國科學院地球物理研究所的李善邦主持編制的《全國地震區域劃分圖》，以烈度為地震危險性的表征指標對全國進行區劃，未正式發布。（李善邦，中國地震區域劃分圖及其說明I 總的說明[J]. 地球物理學報.1957，V6（2）：127~133）

該圖的編制原則主要由兩條：

（1）曾經發生過地震的地區，同樣強度的地震還可能重演；

（2）地質條件（或稱地質特點）相同的地區，地震活動性亦可能相同。

上述兩條原則，就是歷史地震烈度的重復原則和相同發震構造發生相同地震烈度的類比原則。

（2）第二代區劃圖：《中國地震烈度區劃圖》（1977年）

第二代區劃圖，是國家地震局組織所屬單位編制完成的《中國地震烈度區劃圖》（1：300萬），1977年由國家地震局正式發布，供建設規劃和確定中小型工程地區基本烈度使用參考。（鄧起東等. 中國地震烈度區劃圖編制的原則和方法[J]. 地震學報，1980，V2(1):90~110）

該圖首次明確，區劃圖上表示的烈度稱為“基本烈度”，是指某地區今后一定時期內，在一般場地條件下可能遭受的最大烈度。

考慮到大量工程建筑的使用年限，該圖是一張預測自1973年以后我國未來百年內可能遭遇的最大地震烈度分布圖。

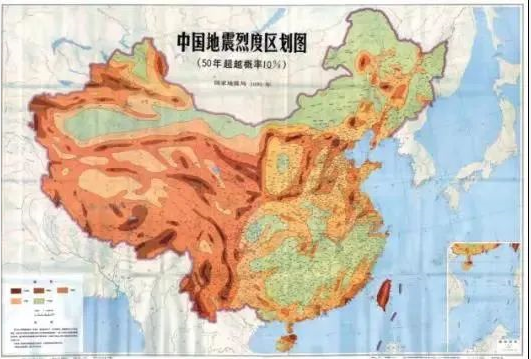

（3）第三代區劃圖：《中國地震烈度區劃圖（1990）》

第三代區劃圖，仍然是烈度區劃圖，即國家地震局發布的《中國地震烈度區劃圖（1990）》。采用了地震危險性概率分析方法，并考慮了一般建設工程應遵循的防震標準，確定以50年超越概率10%的風險水準編制而成。

對于數量龐大，分布范圍很廣的中、小工程和民用建筑，可以直接將區劃圖所標示的烈度值作為抗震設防的依據。區劃圖上的烈度值，相當于建筑抗震設計規范(GBJll-89)中的“設防烈度”。

（4）第四代區劃圖：《中國地震動參數區劃圖》GB18306-2001

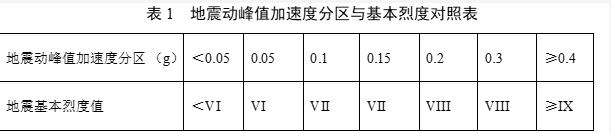

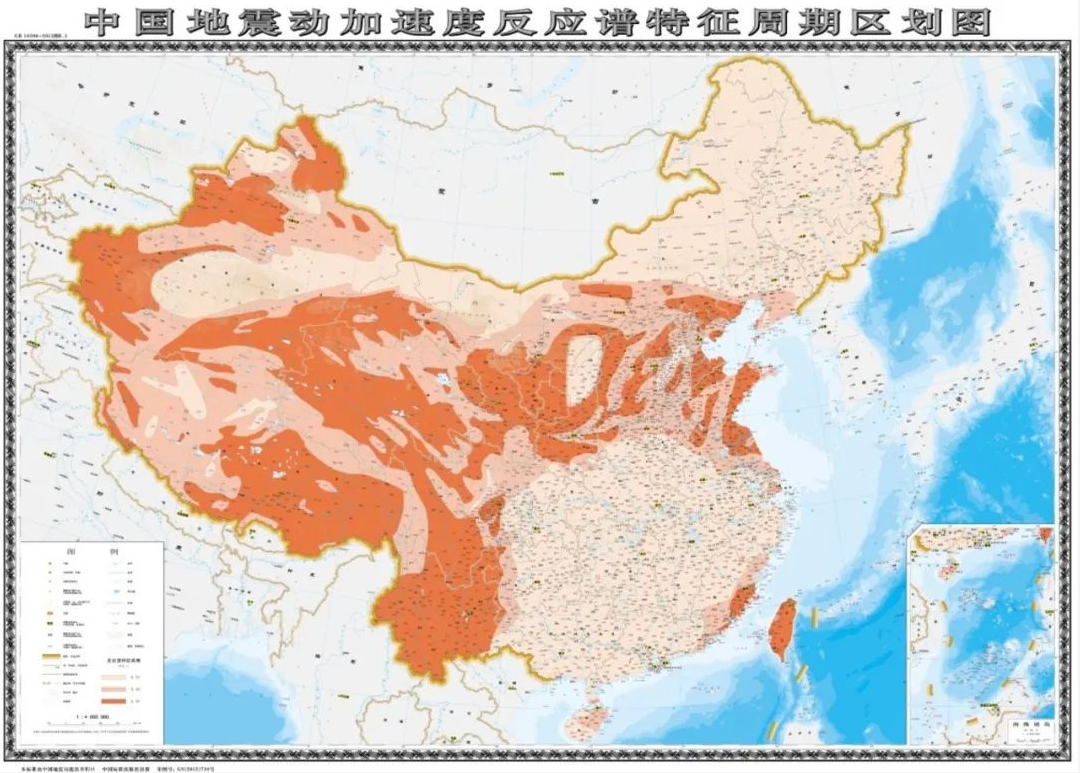

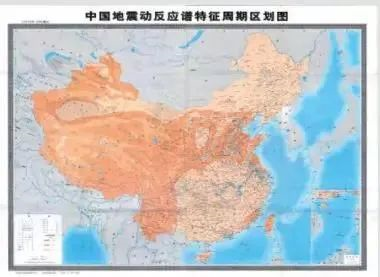

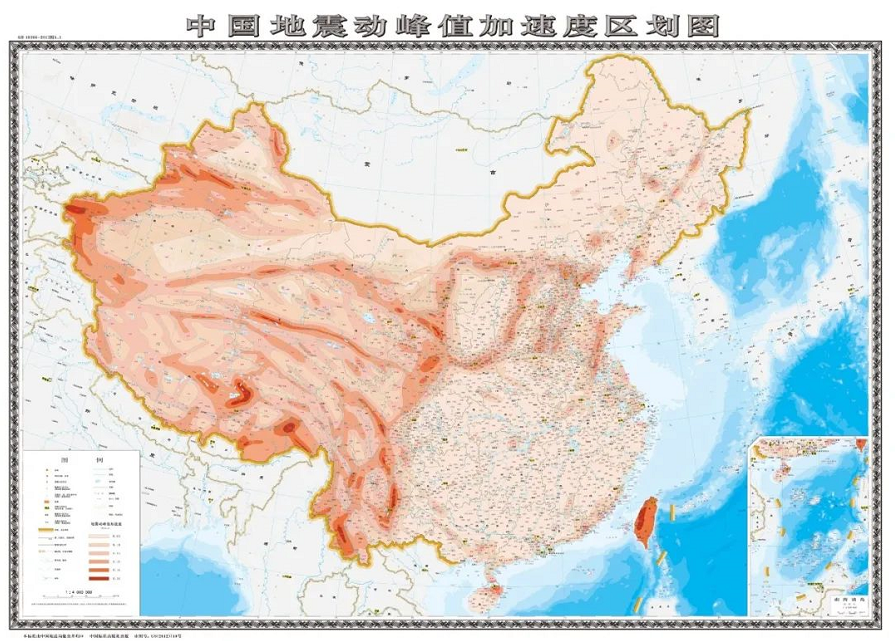

第四代區劃圖，以地震動參數為指標編制了地震峰值加速度圖、反應譜特征周期圖，設防水準為50年超越概率10%，并以國家標準即《中國地震動參數區劃圖》（GB18306－2001）頒布施行。此后，在抗震設防中不再直接應用基本烈度一詞。但抗震設計仍保留地震烈度的概念作為建筑物抗震措施的等級標準，相應的基本烈度數值可由區劃圖給定的地震峰值加速度按下表確定。

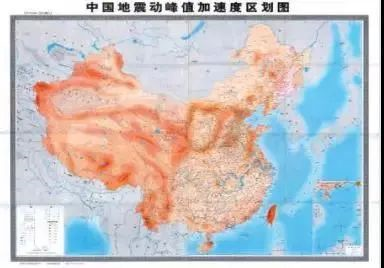

（5）第五代區劃圖：《中國地震動參數區劃圖》GB18306-2015

第五代區劃圖，是《中國地震動參數區劃圖》（GB 18306-2015），修訂工作始于2007年，經地震科技工作者根據相關法律和最新研究成果修訂，并與住建、水利、核電等相關使用部門充分協調，最終于2015年5月15日發布批準公告。 第五代區劃圖主要特點有（1）將抗倒塌作為編圖的基本準則，以50年超越概率10% 地震動峰值加速度與50年超越概率2%地震動峰值加速度除以1.9 所得商值的較大值作為編圖指標；（2）全國設防參數整體上有了適當提高，基本地震動峰值加速度均在0.05g及以上，0.10?g及以上地區面積從49%上升到 51%，其中Ⅷ 度 及以上地區的面積從 12% 增加到 18%。

3.設防烈度

建筑的抗震設防烈度，一般情況下不應低于本地區的設防烈度，即根據中國地震動參數區劃圖確定的地震基本烈度或設計基本地震加速度值所對應的烈度值。

對于采用性能化方法進行抗震設計的建筑來說，其設防烈度可根據預期的性能目標在本地區設防烈度的基礎上進行適當調整，比如，對于7度地區的某建筑工程，根據功能和性能目標的要求，可以按8度的要求進行設防，此時，該建筑的實際設防烈度就是8度。

在我國，房屋建筑要不要進行設防，設防到什么程度，從根本上講，是一個涉及經濟承受能力、技術實現能力的政策決策問題。

在上世紀50年代，由于國家的社會經濟百?gòu)U待興，沒有經濟能力進行房屋建筑的抗震設防，當時，除了前蘇聯援建的156項重點工程按當時蘇聯規范進行抗震設計外，一般的工程和房屋建筑都是不設防的。

1974年我國發布一本全國性的抗震設計規范，即TJ11-74《工業與民用建筑抗震設計規范（試行）》，從此開啟了我國的房屋建筑抗震設防的進程。

由于不同歷史時期，國家的經濟能力和技術水平的差異，我國不同版本設計規范采用的設防水平也是在不斷提升和改進的。

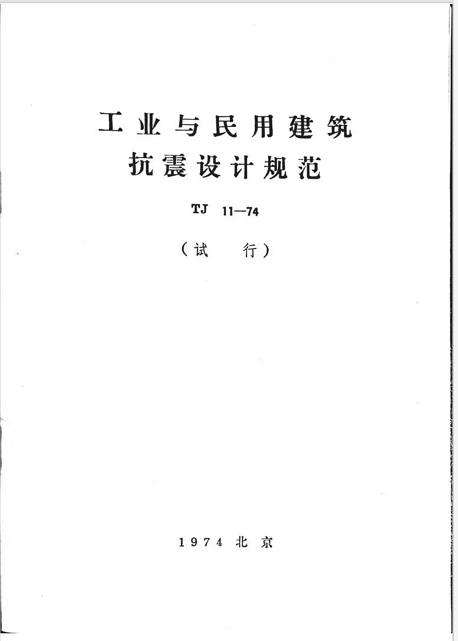

（1）TJ11-74 《工業與民用建筑抗震設計規范（試行）》

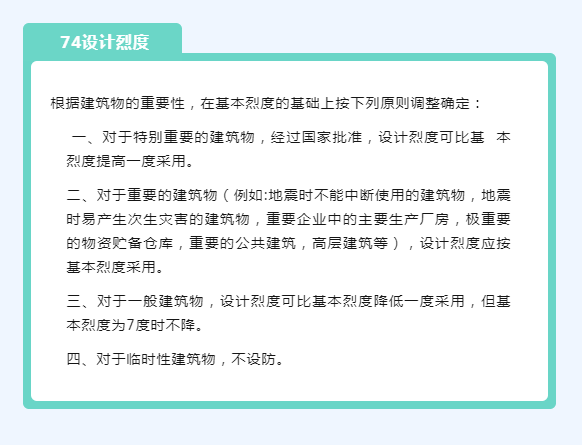

1974年，我國第一本建筑抗震設計通用規范《工業與民用建筑抗震設計規范（試行）》TJ11-74正式發布。該規范中采用設計烈度的概念。

規范的適用范圍為設計烈度為7度至9度的工業與民用建筑物（包括房屋和構筑物），對于有特殊抗震要求的建筑物或設計烈度高于9度的建筑物，應進行專門研究設計。

（2）TJ11-78   《工業與民用建筑抗震設計規范》

唐山地震后，在總結海城地震和唐山地震的宏觀經驗的基礎上，國家基本建設委員會建筑科學研究院對《工業與民用建筑抗震設計規范（試行）》TJ11-74進行了修訂，并于1978年發布《工業與民用建筑抗震設計規范》TJ11-78。

  78規范仍然沿用設計烈度的概念，其適用范圍為設計烈度7度至9度的工業與民用建筑物（包括房屋和構筑物）；有特殊抗震要求的建筑物或設計烈度高于9度的建筑物，應進行專門研究設計。

對基本烈度為6度的地區，工業與民用建筑物一般不設防。

（3）GBJ11-89   《建筑抗震設計規范》

  從89規范開始采用抗震設防烈度的概念。

設防依據上，89規范采用的是雙軌制，即一般情況下，采用基本烈度作為設防烈度，對于做過小區劃的城市，可以按批準后的小區劃確定設防烈度。

（4）GB50011-2001 《建筑抗震設計規范》

01規范沿用了89規范的設防烈度概念。在具體的條文規定上，將89規范的1.0.3條拆分為兩條進行表述，即：

  01規范繼續保持了89規范的雙軌制設防，稍有變化的是，為了適應區劃圖的區劃指標烈度轉變?yōu)閰?shù)的要求，設防烈度的取值改為，一般情況下可采用中國地震動參數區劃圖的地震基本烈度（或與本規范設計基本地震加速度值對應的烈度值），明確了基本烈度的來源與確定原則。

（5）GB50011-2010 《建筑抗震設計規范》

    10規范繼續沿用了89規范的設防烈度概念。 在具體的條文規定上，基本保持了01規范的表述形式，即

  鑒于地震小區劃工作在實踐中已經取消，10規范改變了89規范和01規范的雙軌制設防，改為單軌制。

4.地震烈度、基本烈度和設防烈度的邏輯關系

（1）地震烈度、基本烈度和設防烈度，其基本概念可歸納總結如下：

表示地震對地表影響的強弱程度。

它是一個自然科學范疇的名詞。

通常用羅馬數值表示，如，VI度、VII度、VIII度、IX度、X度等。

區劃標定或確定的烈度。

是考慮地震危險性特征，對未來一段時間內遭遇地震烈度的預測結果進行歸并、區劃，代表一個地區地震危險性的烈度值。

一般由地震部門發布。

地震工程學名詞。

一般用羅馬數字表示，如，VI度、VII度、VIII度、IX度、X度等。

按國家規定的權限批準作為一個地區抗震設防依據的地震烈度。

一般在基本烈度的基礎上，根據經濟、技術條件由建設部門做出決定。

工程學指標。

一般用阿拉伯?dāng)?shù)字表示，，如，6度、7度、8度、9度、10度等

（2）三者之間的邏輯關系如下圖所示

地震烈度、基本烈度和設防烈度的邏輯關系簡圖

由上圖可知，

• “全國都是設防區”，這一命題的完整表述是由地震和建設兩個部門前后接續的規定形成的。




• 地震部門規定（GB18306-2015），全國的地震動峰值加速度都是0.05g及以上（6度及以上）。




• 建設部門規定（GB50011-2010），6度及以上地區必須進行抗震設防。

       因此，完整的抗震防災工作，需要地震和建設等部門通密配合！
