建筑工程機電抗震支吊架在學校施工技術中的要點

汶川地震以來，我國發生了多起重大地震災害，給社會生產和經濟發展帶來了巨大影響，造成數萬人傷亡。據有關部門統計，地震來臨時，房屋地震系數低造成的房屋倒塌是造成人員傷亡和經濟損失的主要原因。重視施工技術的管理和控制，可以提高工程施工的安全性。學校建設規模比較大，功能要求比較高。為了充分滿足學校施工需要，必須對各種施工方案進行論證。由此可見，在工程建設中做好抗震工作是多么重要。

一、項目背景

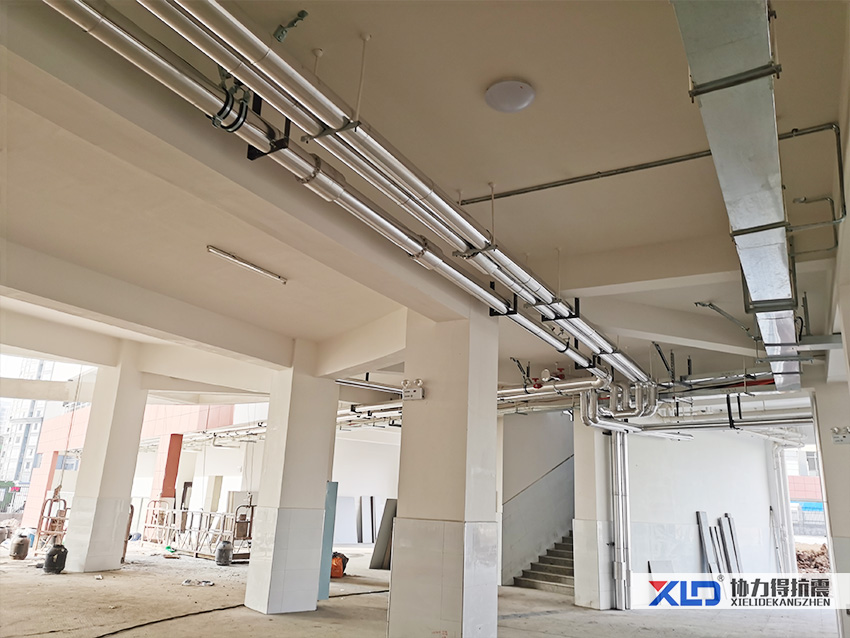

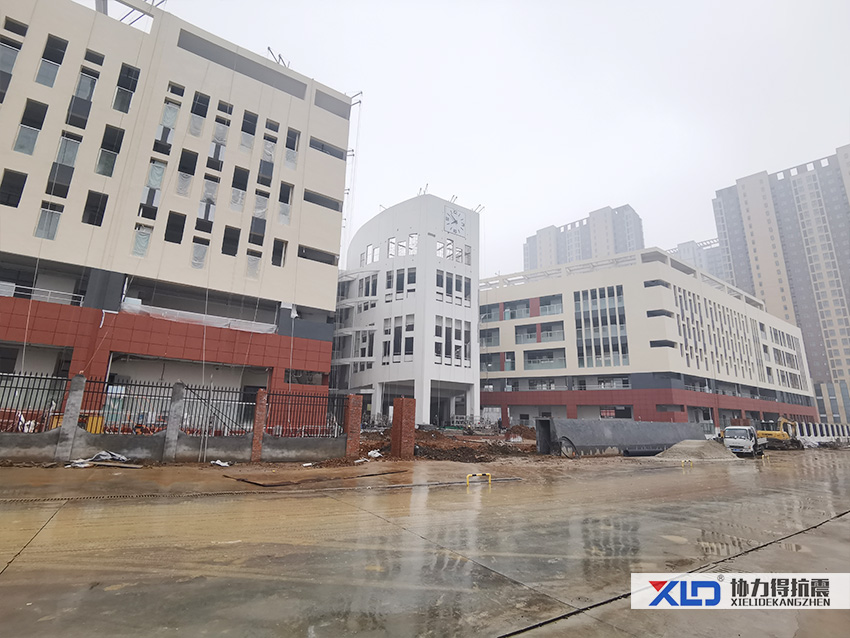

沛縣河口中學地處沛縣河口鎮?；乇眰?cè)為緯五路、東側經二路、西側經三路。基地東側為商貿城，南側為住宅?；貣|西長約287米，南北寬約195米，總用地面積為46816.95㎡，總建筑面積27647.71㎡，地塊大致呈長方形。本項目是根據《建筑抗震設防分類標準》（GB50233-2008），學校類建筑抗震設防類別為重點設防類（乙類）；建筑抗震設防烈度 7 度，按高于本地區抗震設防烈度一度的要求加強抗震構造措施；結構的設計使用年限為 50 年，建筑結構的安全等級為二級。

二、項目基本信息

1、自然條件

1）基本風壓：0./35kN/㎡（50 年一遇）， 地面粗糙度類別：B 類

2）基本雪壓 0.35kN/㎡。

2、設防烈度

根據《中國地震動參數區劃圖》(GB18306-2001)，本工程設計采用的基本地震加速度值為 0.10g（相當于抗震設防烈度 7 度），設計地震分組為第二組。

3、樓面活荷載標準值

教室、餐廳 2.5kN／㎡；辦公室、會議室 2.0kN／㎡；廚房 4.0kN／㎡；運動場 4.0kN／㎡；衛生間 2.5kN/ ㎡；有蹲坑衛生間 8.0kN/ ㎡；樓梯、門廳、走廊 3.5kN／㎡；宿舍 2.0kN／㎡；屋面（不上人） 0.5kN／㎡；屋面（上人） 2.0kN／㎡

4.基礎

因無詳細地質勘察報告，本工程擬采用樁基礎，樁型為鋼筋混凝土鉆孔灌注樁，樁徑暫定為600~800mm,要求樁端全斷面進入持力層深度不小 1 米。

5.上部結構選型

建筑抗震設防重要性類別為乙類，抗震設防烈度為 7 度（第二組）（抗震構造措施按提高一度要求），地震動峰值加速度為 0.10g。

建筑均采用框架結構體系，建筑檐口總高度為 20.25 米，框架抗震等級為二級,上部各層樓面采用現澆鋼筋混凝土梁板式樓面（除風雨操場屋面采用網架結構體系）。

6.抗震支吊架

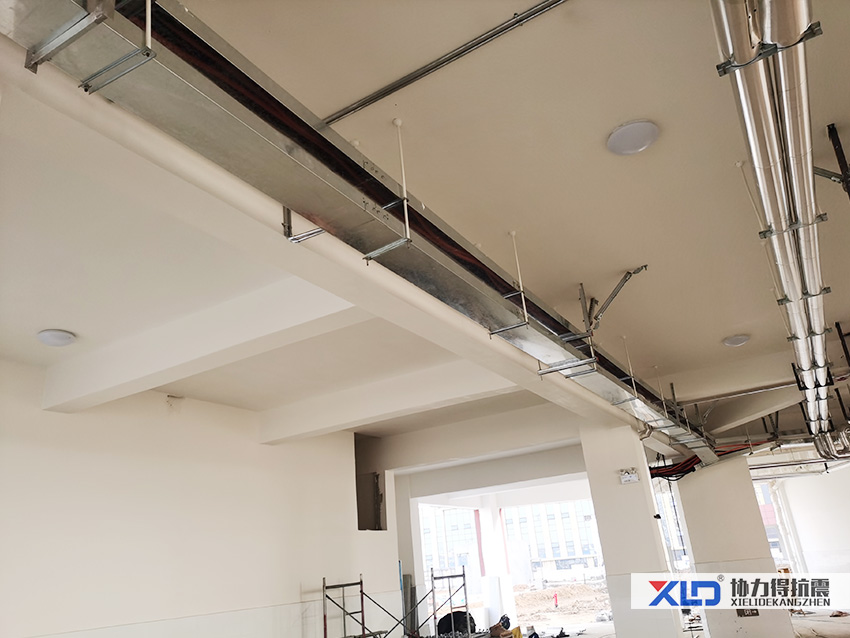

新建工程剛性導管、橋架側向抗震支撐最大間距12米，縱向抗震支撐最大間距24米非金屬材質導管、橋架側抗震支撐最大間距米級向抗震支撐最大間距12米?？拐鹬У跫苡蓪I(yè)安裝公司根據所承受荷載依影GB50981-2014或國標圖集16D707-1第7頁《抗震計算》對支吊架進行抗震驗算并依據驗算結果調整抗震支吊架的間距 直至各點均滿足抗震承載力要求?？拐鹬У跫茼毦哂凶銐虻膭偠群统休d力在鋼筋混凝土結構上連接應采用錨栓與鋼結構連接應采用專用夾具?？拐鹬У跫芄潭ㄓ诨炷两Y(jié)構上的錨栓 錨固深度范圍內的混凝土強度等級應≥30。線路直線段的起端和末端應設置側向抗震支吊架，兩個側向抗震支吊架之間的最大間距訊。線路直線段應至少設置一個縱向抗震支吊架 設置位置通常采用雙向抗震支吊架。當直線段的起端和末端的側向和縱向抗震支吊架間距超過最大設計間距時，可通過驗算增設相應的抗震支吊架。水平配電線路通過垂直配電線路與地面設備連接時，水平配線線路距垂直導管0.6m范圍設置一個側向抗震支吊架。當抗震支吊架主吊螺桿長細比大于100或當料撐桿件長細比大于100時需采取加固措施 加固措施-般由加固槽鋼和主吊螺桿緊固件建組成。8.10穿過隔震層的配電線路應在隔震層上下側設置抗震支架。連接件應采用符合抗震要求的通用標準件且應由結構專業進行復核。與混凝土后錨固連接方案可參考國標圖集14G308《混凝土后錨固連接》。

三、抗震支吊架的設置原則

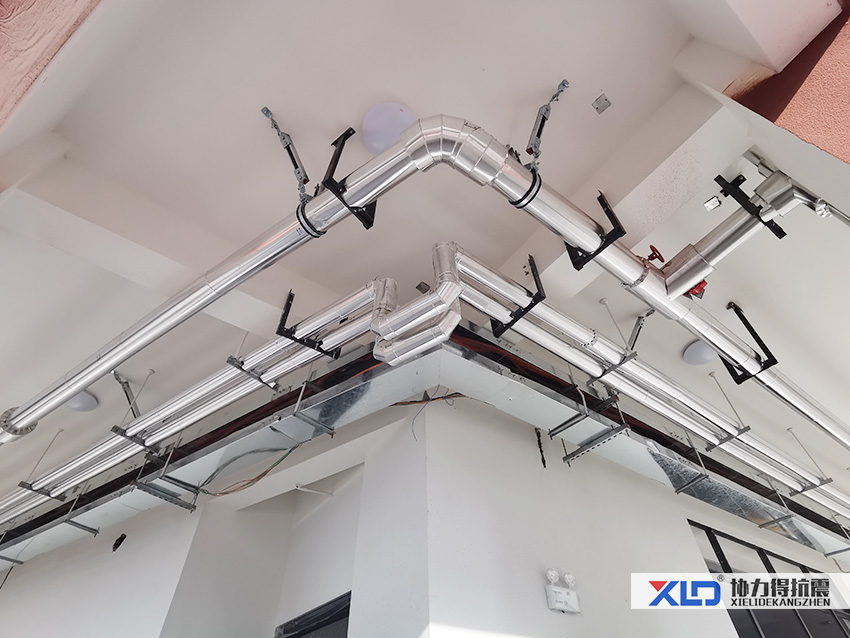

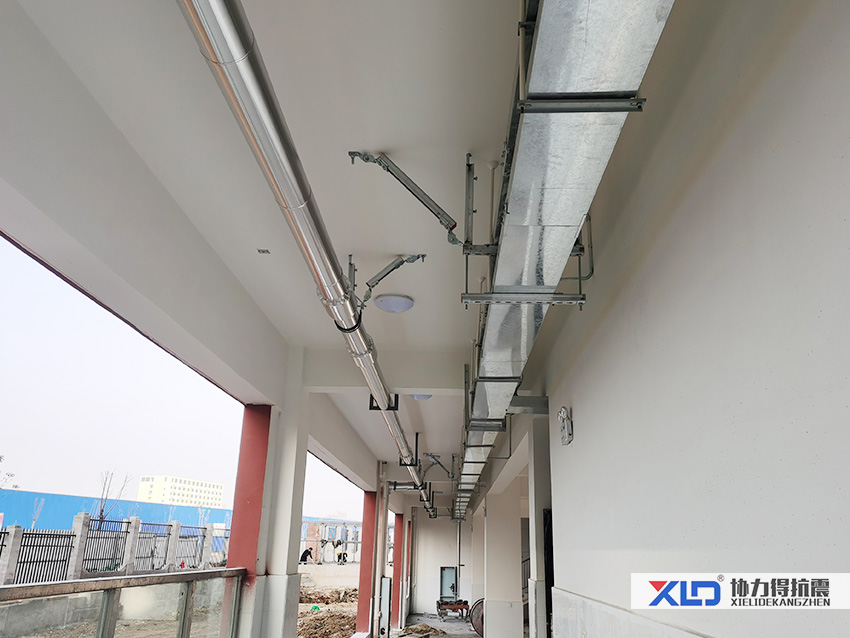

每條水平直管應在兩端設置橫向抗震支吊架。當兩個橫向抗震支吊架之間的距離超過最大設計距離時，應在中間增加橫向抗震支吊架。每段水平直管應至少配備一個縱向抗震支吊架。當兩個縱向抗震支吊架之間的距離超過最大設計間距時，應按要求的間距依次增加縱向抗震支吊架。對于剛性連接的水平管，相鄰兩個加強點之間允許縱向偏移。水管和電線套管不應超過最大橫向支吊架間距的1/16，風管、電纜梯架、電纜槽和電纜槽不應超過其寬度的兩倍。水平管道應在彎頭0.6m范圍內設置橫向抗震支吊架。水平管道通過垂直管道與地面設備連接時，管道與設備之間應采用柔性連接，水平管道至垂直管道600毫米范圍內應設置橫向支撐，垂直管道底部距地面150毫米以上時應設置抗震支撐。所有抗震支吊架必須與結構主體可靠連接，管道穿越建筑物沉降縫時應考慮沉降位移。水平管道兩端必須設置橫向和縱向地震支吊架，安裝柔性補償器和伸縮縫。橫向和縱向抗震支吊架斜撐安裝的垂直角度應為30-45度。當提供一個進入墻內的支架沿墻敷設管道，管卡能緊固管道周邊時，可作為橫向抗震支座。

四、建筑機電工程抗震支吊架施工注意事項

建筑機電工程抗震支吊架的施工質量直接關系到地震后建筑結構中整個機電工程的運行安全，因此在建筑機電工程中需要注意抗震支吊架的施工注意事項。

1.安裝前要明確設計要求，按照施工方案錨固安裝抗震縫。在實際施工中，要杜絕隨意調整位置的情況，以免組件承載力低于設計值；

2.在施工過程中根據實際的施工情況隨時調整位置并進行荷載驗算；

3.需要將調整后的節點位置注明在施工圖紙中，方便后期的驗收；

4.要注意錨栓的使用，安裝中應注意鉆孔的深度是否到位，扭矩的安裝是否規范等等，尤其需要注意不得在消防系統采用化學錨栓；

5.要注意預應力的螺栓端口是否在定位后全部擰斷，以便保證安裝合格；

6.要對C型鋼切割端口做好防腐及加裝封蓋工作，比如可以采用自噴鋅噴涂端口來達到防腐的目的；

7.要注意保溫管道的施工需要嚴格在隱蔽前做好保溫措施，確保施工質量。

總結

在我國，建筑機電設備的抗震設防設計和施工正處于方興未艾的階段。隨著機電抗震支吊架在建筑中的強制實施和廣泛應用，保證可靠、操作方便的先進施工方法必不可少。具有技術優勢和經濟性的施工方法必將引領和推動建筑企業的技術進步！
