車庫安裝抗震支架給建筑成本增加多少？

中華人民共和國住房和城鄉建設部公告、第585號關于發布國家標準《建筑機電工程抗震設計規范》的公告——現批準《建筑機電工程抗震設計規范》為國家標準，編號為GB 50981-2014，自2015年8月1日起實施。其中，第1.0.4、5.1.4、7.4.6條為強制性條文，必須嚴格執行。為減輕地震破壞，防止次生災害，避免人員傷亡，減少經濟損失，新建項目逐漸強制要求做抗震支架。

一、抗震支架設計范圍

在《建筑機電工程抗震設計規范》GB 50981-2014中明確指出：“抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計”主要包括建筑給水、供暖通風與空調、電氣、燃氣、消防等（具體設計范圍如下）：

1、 冷熱水、消防、空調等系統設備、管道抗震設計范圍：懸吊管道中超過1.8KN的設備； 大于等于DN65以上的生活給水、消防管道。（重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝。）

2、空調、通風管路系統抗震設計范圍： 所有截面面積大于等于0.38㎡的矩形風管；所有直徑大于等于0.7m的圓形風管。（空調風管目前不做強制要求。）

3、電力系統管道及電纜橋架系統抗震設計范圍：內徑大于等于60mm的電氣配管；重力大于等于150N/m的電纜橋架、電纜槽盒、母線槽。（ 橋架每米15KG以上需要做抗震支架 ；或者強電橋架寬度大于等于200mm，弱電橋架大于等于300mm；電氣配管，內徑大于等于60mm。）

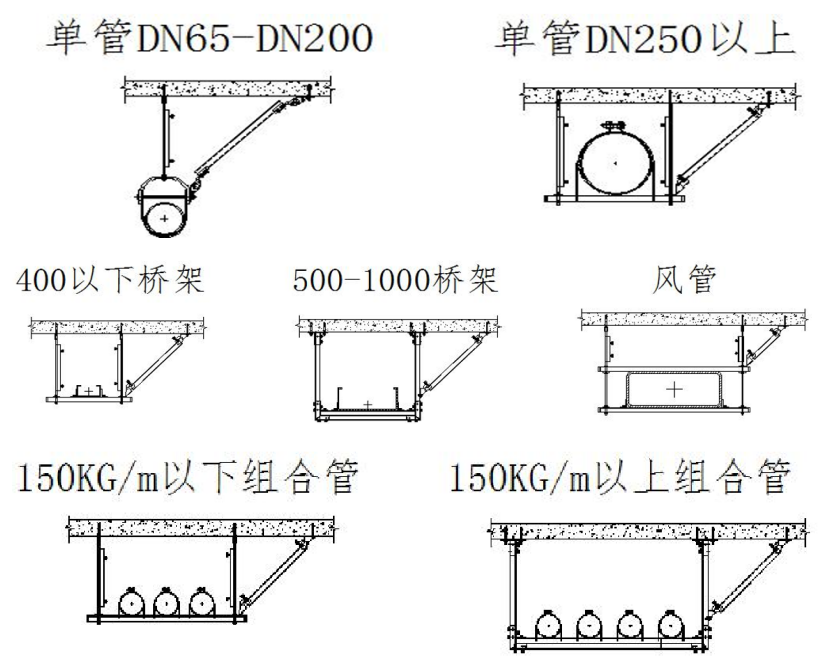

二、抗震支架的表達形式及最大間距

GD065-T L

G 給排水消火栓噴淋系統

F 暖通風管系統

Q 電氣橋架系統

D 單管

Z 組合

065規格

T=側向抗震支架

T L=側向 縱向抗震支架

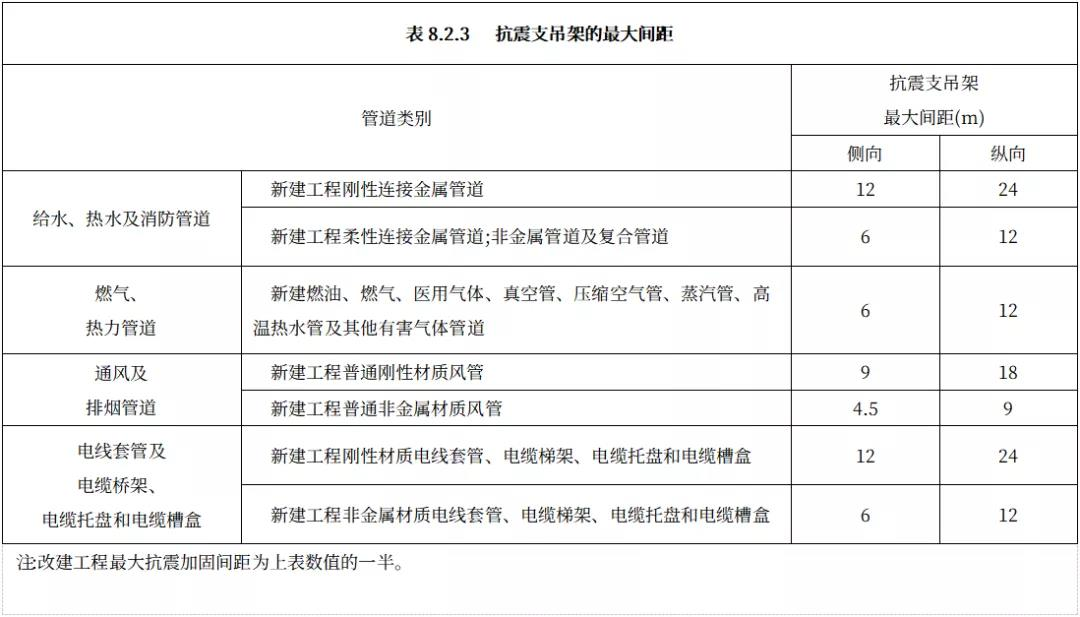

新建工程中，給水、消防水管道水平最大間距12米；排煙風管水平最大間距9米，橋架水平間距12米。目前，地上抗震支架無硬性驗收要求。詳見下表：

三、 抗震支架價格及單方造價

抗震支架綜合單價，由起初廠家少貨源少、價格虛高，到現在市場上廠家越來越多選擇越來越多，價格逐漸下降至平穩正常狀態。目前，我們接觸的項目，抗震支架工程大部分都放在消防合同里，部分消防單位因無法保證驗收通過而外包。（部分消防公司，專門成立子公司來生產抗震支架）

綜合目前已經施工完成的項目或者正在建設中的項目，不考慮抗震支架的情況下，抗震支架大概單方造價水平： 按照地下室建筑建筑面積核算，含稅單方造價大概12~20元/㎡；按照整個項目建筑面積核算，含稅單方造價大概3~8元/㎡。

抗震支架標準圖紙

（1）電氣-電纜橋架（側向抗震支撐）：

（2）電氣-電纜橋架（側-縱向抗震支撐）：

（3）消防-消防噴淋（側向抗震支撐）：

（4）消防-消防噴淋（側-縱向抗震支撐）：

（5）暖通-空調風管（側向抗震支撐）：

（6）暖通-空調風管（側-縱向抗震支撐）：

（7）給排水多管-自來水管（側向抗震支撐）：

四、 相關標準

設計規范：2015年8月1日國家標準《建筑機電工程抗震設計規范》GB 50981-2014強制實施。

行業標準：2015年9月1日行業標準《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015正式實施。

驗收標準：2016年3月1日驗收標準《抗震支吊架安裝及驗收規程》CECS 420-2015正式實施。(中國工程建設標準化協會批準）

五、 分享總結

對于新建工程的抗震支架清單編制，有以下兩種建議方案：

1. 按照地下室規劃證建筑面積綜合單價包干。

2. 按照上述項目名稱，分類別暫估工程量，結算據實調整。
