抗震支架現場安裝方法與安裝圖片

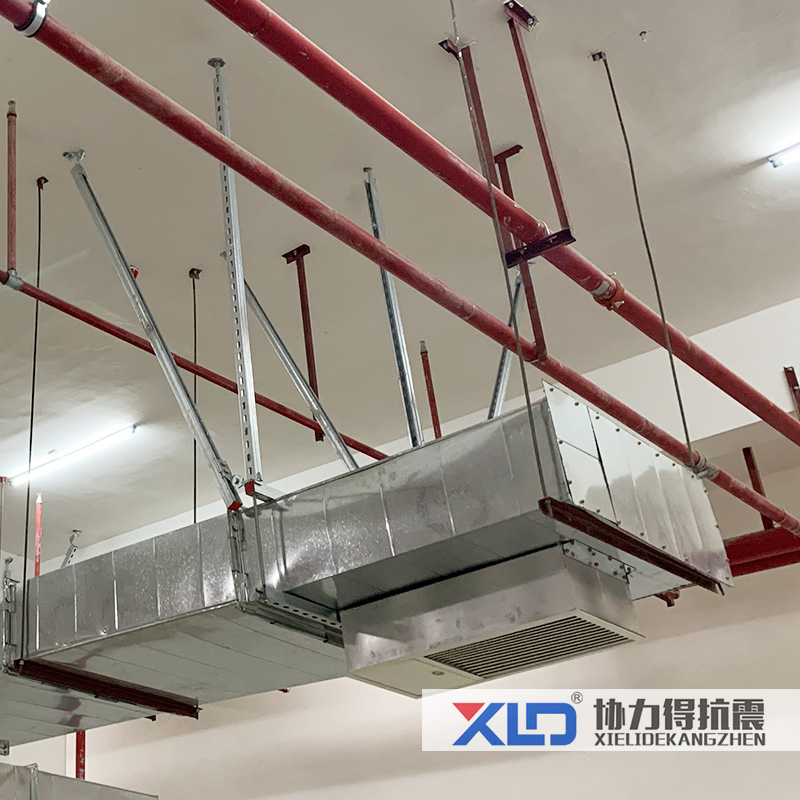

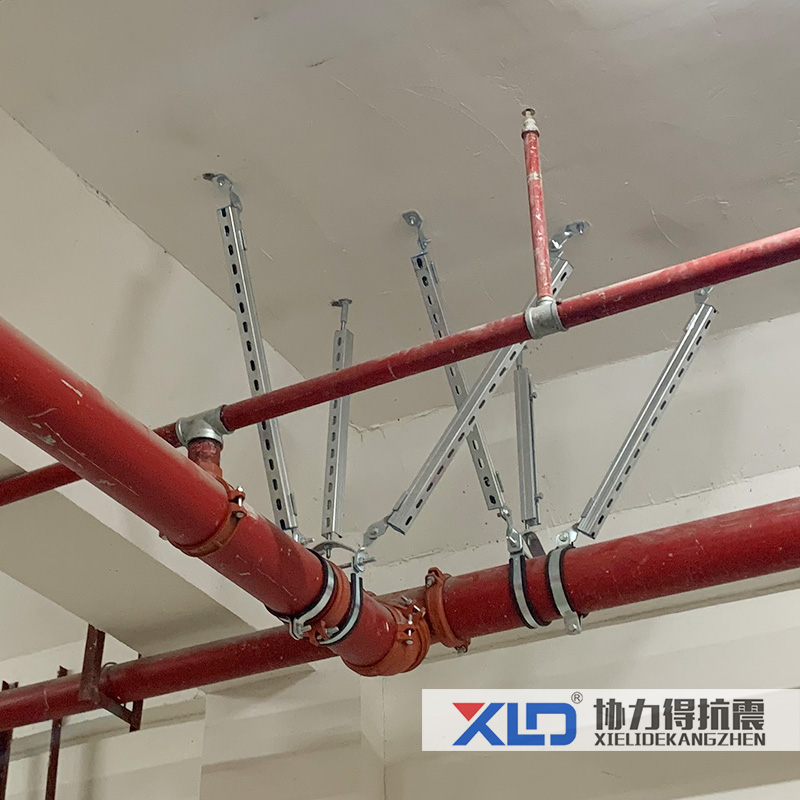

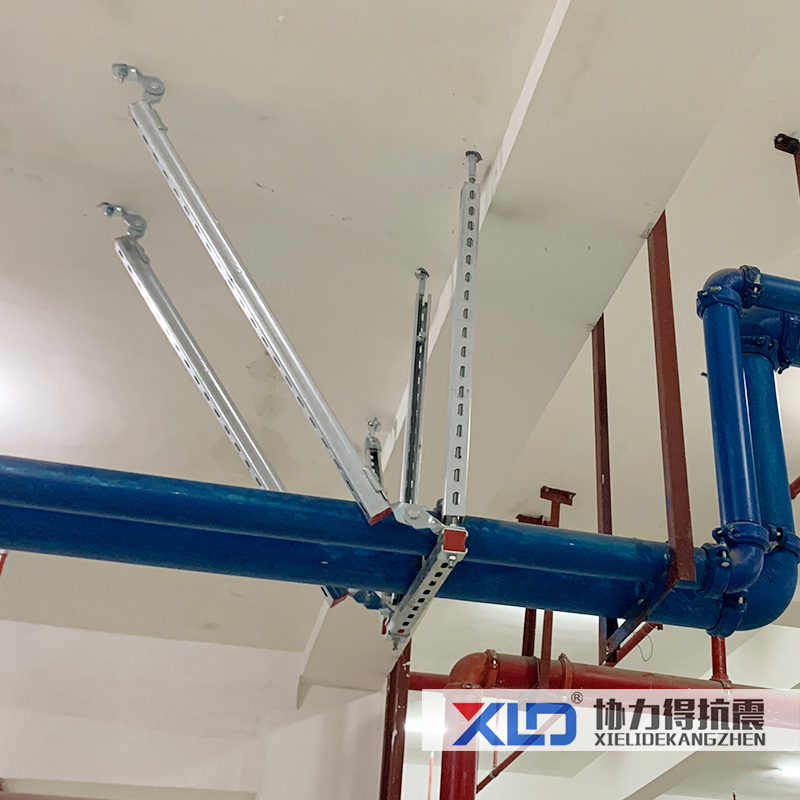

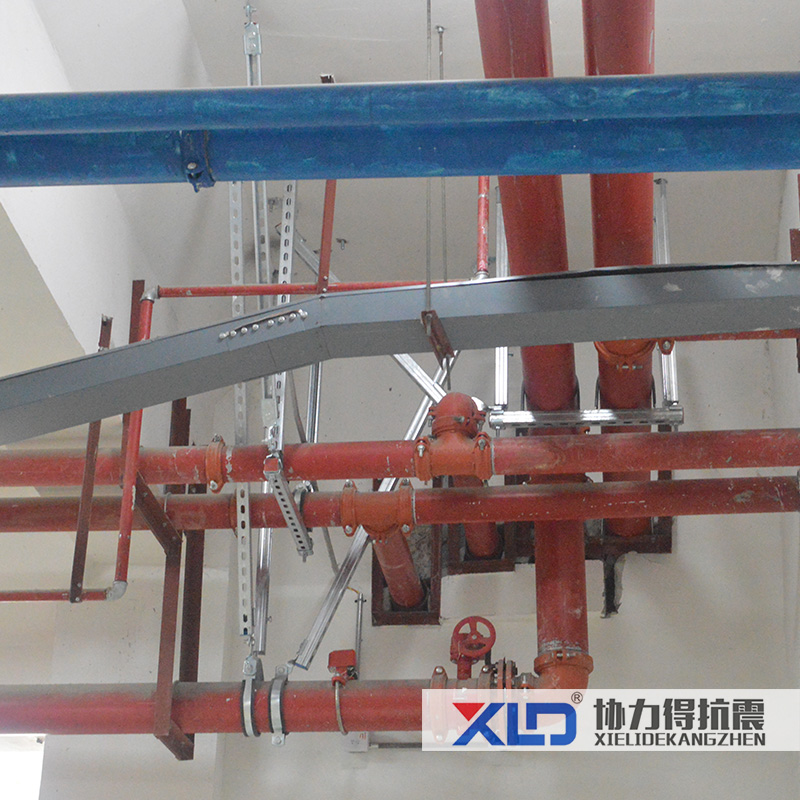

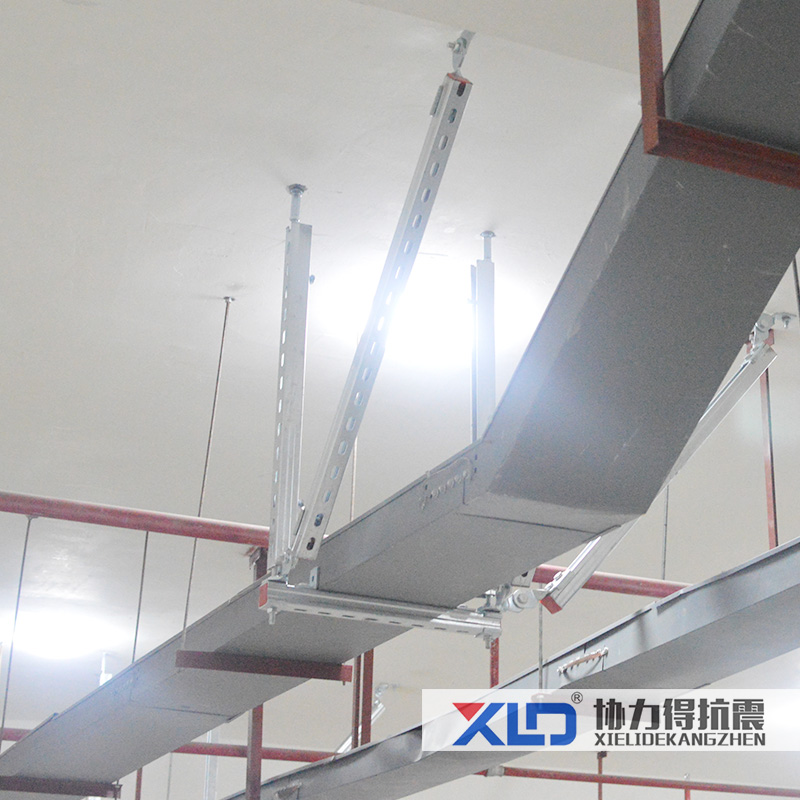

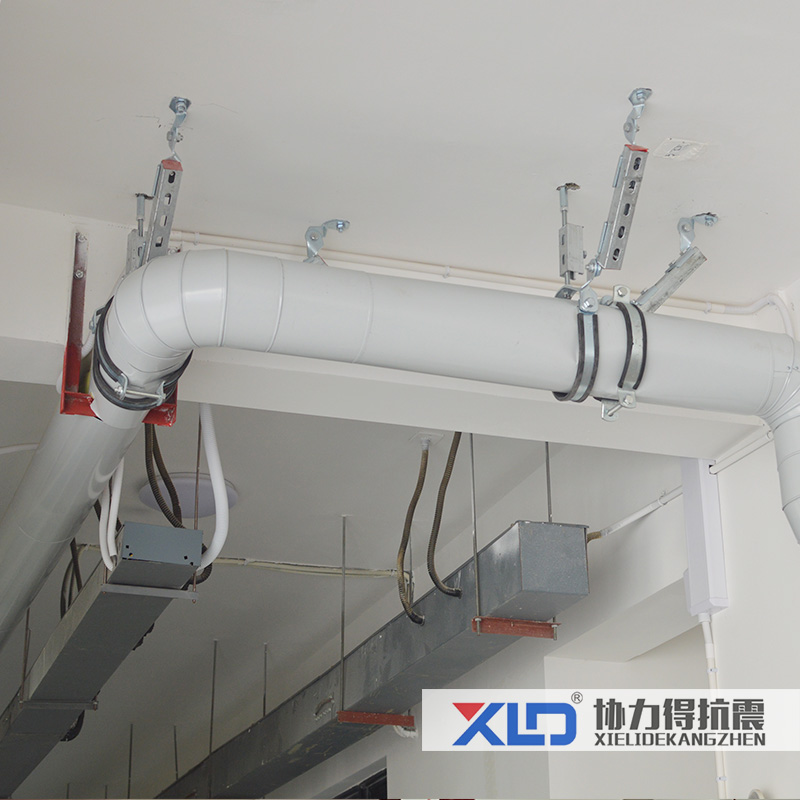

抗震支架安裝圖片

以上圖片來自湖北協力得建筑材料有限公司

1.抗震支架前言

近年來，我國多地陸續出現強震，給人民帶來巨大的損失，老百姓深受災難。如何保障建筑不在地震時發生雪崩式的倒塌，保證地震時結構不發生整體崩潰，盡量減少因地震引起的建筑結構次生災害對人員傷亡和經濟損失，成了當前研究抗震工作的重中之重。而建筑機電抗震在整體的建筑結構抗震中起到至關重要的作用。

所以，在建筑本體具有高性能抗震的基礎上，機電設備的抗震必須配套施行，抗震支架的使用就是對機電設備的抗震性能的可靠保證。

2.抗震支架特點及適用范圍

一、抗震支架工法特點

1.1 抗震支架施工步驟

  測量→下料→吊點栓脹安裝→垂直向吊桿安裝→橫擔（或管卡）安裝→側向、縱向加固件安裝。

1.2 抗震支架操作要點

（1）管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/6；風管允許偏差，但不得超過風管風度的2倍。

（2）水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16 時，需設側向及縱向抗震支吊架。

（3）計算水平地震力荷載時，只需滿負荷重量而不需要考慮其他因素。

（4）抗震吊架不限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線熱脹冷縮應力。

（5）保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門型吊架用于保溫風管、水管亦按此考慮。

（6）用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

（7）單管抗震支撐雙向側向或縱向或具有側/ 縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向（主管）的支撐。

（8）管線穿越建筑沉降縫時，應考慮沉降位移設計。

（9）側/ 縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

（10）對水、電、風系統的單管或多管共用門型吊架，無論側向/ 縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。

二、抗震支架適用范圍

各種室內停車場、商場等大型室內公共場所。

住宅樓、辦公樓的地下車庫及主樓公共部位等公共場所。

3.抗震支架工藝流程

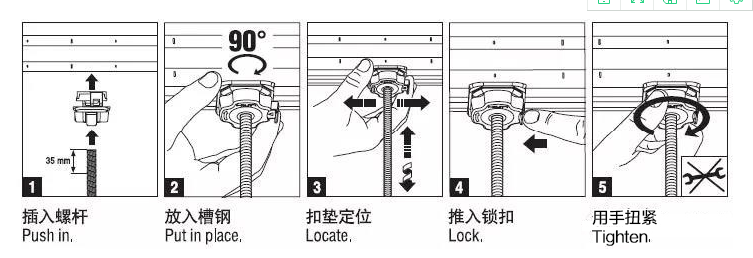

抗震支架按鈕式鎖扣安裝圖

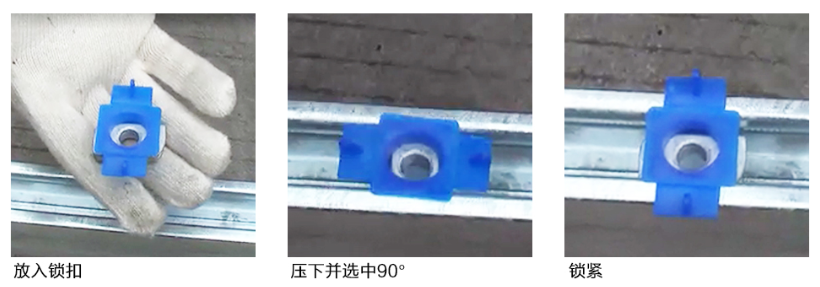

抗震支架管束扣墊安裝大樣圖

帶調節齒管束安裝大樣圖

4.抗震支架效益分析

1、工期效益

公共部位綜合管線支架傳統做法需經過除銹、尺量下料、打孔、切口打磨、焊接、焊渣清理、焊縫處理、噴漆防腐、晾干等工序后才可投入使用；抗震支架采用成品鍍鋅槽鋼、螺桿，在安裝加工區定尺下料可直接進行拼裝組合，待施工現場支架定位完成后，可直接進行支架安裝施工，同傳統支架施工做法相比，工期節約2~3倍。

2、經濟效益

抗震支架采用標準化生產，拼裝組合操作簡單，架體安裝過程中可以節省大量的人工，以誠國際項目為例，本工程地下室應用了抗震支架共計1025架，人工對比如下表：

支架安裝傳統工藝與抗震支架人工用量對照表

抗震支架安裝所需的人工量比傳統支架安裝所需人工用量節省 （102.5 - 34.2）÷102.5×100％=66.7％，大大降低抗震支架安裝的用工量。

3、安全文明施工效益

1、架體所有構件均采用含有鍍鋅層的鋼制材料，不僅大大提高了架體的防火性能，而且整個工程沒有耗材，所有材料均能重復使用，真正實現了“零耗損”的環保目標，響應了國家節能減排綠色施工的號召。

2、抗震支架無需焊接、噴漆防腐，無火源及易燃品對施工人員及周圍空間影響較小。

3、抗震支架外形美觀，能夠較好的改善了現場文明施工形象。
