中國工程建設協會標準：抗震支吊架安裝及驗收規程GB/T 37267-2018

4.1 一般規定

4.1.1 抗震支吊架安裝前,施工單位應按施工圖紙和施工要求，編寫施工方案,并報監理單位審核。

4.1.2安裝人員應接受崗前培訓,培訓考核合格才能上崗。

4.1.3 抗震支吊架的材質、規格和性能,應符合設計要求。

4.1.4抗震支吊架吊裝或運輸時,應采取相應的防護措施﹐防止構件磕碰或墜落。

4.1.5 抗震支吊架施工安全措施除應符合現行行業標準《建筑施工高處作業安全技術規范>>JGJ 80-2016、《建筑機械使用安全技術規程》JGJ33-2012、《施工現場臨時用電安全技術規范》JGJ46-2005 的有關規定外，尚應符合施工組織設計要求。

4.2安裝準備

4.2.1 抗震支吊架產品運抵現場后,應進行進場驗收。供方應提供出廠合格證、構件及組件檢測報告;產品進場后,應在監理(建設)單位人員的監督下﹐由施工單位按產品檢驗標準分類抽樣檢驗。

4.2.2抗震支吊架產品儲存應符合下列規定:

1應儲存在通風良好、干燥的庫房內;

2構件應同型號、規格的儲存在貨架上;擺放在卡板上時,應碼放整齊,高度不應超過5層或lm;

3槽鋼的儲存,應在地面上鋪設防潮膜﹐防潮膜上墊置干燥木條(或木架子、竹膠板等),不同型號槽鋼應分開疊放﹔未經拆封的槽鋼之間應襯墊干燥木條;

槽鋼的堆放高度不宜高于1.0m.并應有防傾覆措施和警示標牌。

4.2.3C型槽鋼和全螺紋吊桿的切割,應符合下列規定:

1切割時應保證斷面的垂直度﹔

2C型槽鋼切割時開口面向下,切割中應避免變形;

3切割端毛刺應打磨平滑﹐并及時清除吸附的鐵屑和粉末;切口斷面處應進行防護處理。

4.2.4施工機具應完備,測量工具應具有校驗合格證.并在有效期內使用。

4.2.5 抗震支吊架安裝前應明確施工范圍,相關工作面應符合施工和抗震支吊架安裝的技術要求。

4.3安裝

4.3.1固定于混凝土結構的抗震支吊架,應采用具有機械鎖鍵效應的后擴底錨栓,安裝應符合下列規定:

1錨固區基材表面應堅實、平整,不應有起砂,起殼、蜂窩﹑麻面.油污等影響錨固承載力的缺陷;

2在錨固深度的范圍內混凝土強度等級應達到C30或以上;

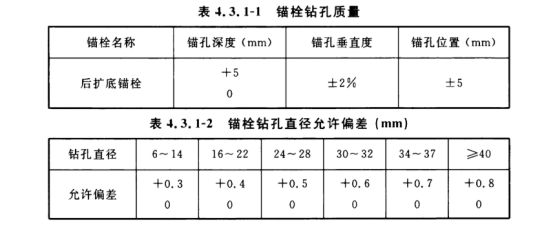

3錨栓鉆孔應符合表4.3.1-1和4.3.1-2的規定﹔

錨固操作應符合錨栓設計要求,鉆孔前應用鋼筋探測器檢查,避免孔位遇到鋼筋、線管等隱蔽物。

4.3.2固定于鋼柱及鋼梁上的抗震支吊架,應采用專門的夾具進行連接。

4.3.3 抗震支吊架全螺紋吊桿安裝應符合下列規定:

1全螺紋吊桿在現場按需要長度切割完畢后,應滿足本規程第4.2.3條后再進行連接組合;

2連接螺母與全螺紋吊桿和錨栓連接時,螺紋端頭先按旋人深度劃線,旋入深度均應達到45%的連接螺母長度;

3安裝后的全螺紋吊桿垂直度偏差不應大于4°。

4.3.4抗震支吊架斜撐的安裝應符合下列規定:

1斜撐垂直安裝角度應符合設計要求進行﹐且不得小于30°;

2單管抗震支吊架斜撐與吊架的距離不得超過10cm;

3抗震支吊架斜撐安裝不應偏離其中心線2.5°。

4.3.5抗震支吊架其他構件安裝應符合下列規定:

1管夾與管道連接處應設置防震絕緣膠墊,防止連接處產生電化學腐蝕,管夾與管道的連接應穩固;

2螺桿螺母應按設計扭矩鎖緊,防止松動。螺桿螺母最小扭矩應符合表4.3.5 的規定;

3安裝施工完畢后應擦拭干凈,完全暴露的槽鋼端部除會形成積水的都應裝上槽鋼端蓋。

5、驗收

5.1一般規定

5.1.1 抗震支吊架驗收,應由建設單位或監理單位組織進行。

5.1.2抗震支吊架工程竣工驗收時,應具備下列技術資料:

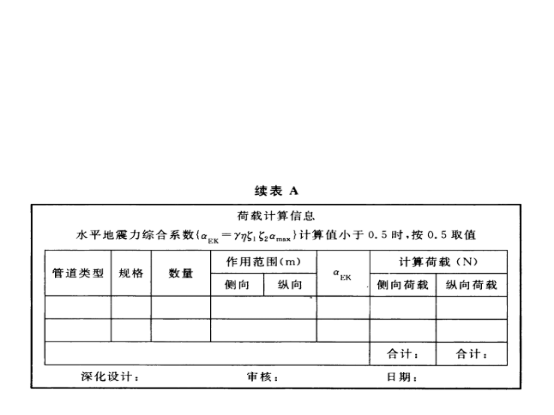

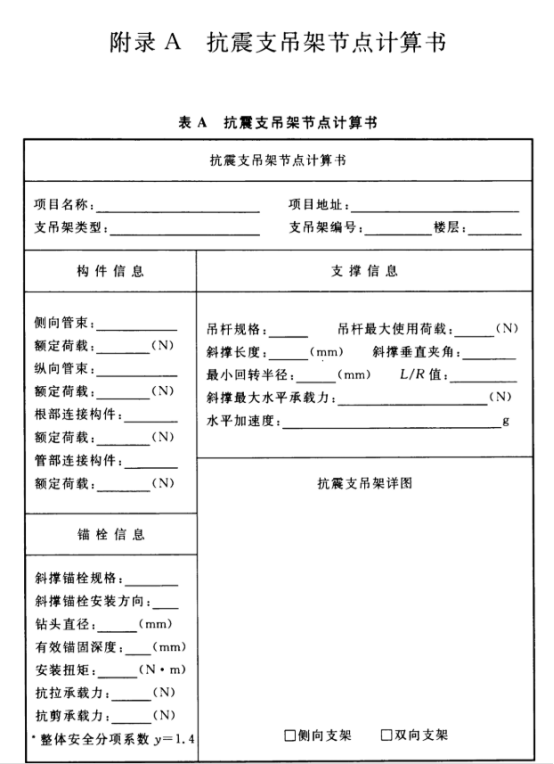

1抗震支吊架的竣工圖、計算書、設計變更文件及其他設計文件,計算書宜按本規程附錄A的格式;

2抗震支吊架構件、組件及其他附件的產品質量合格證書，有資質的專業檢測單位性能檢測報告﹑進場驗收記錄;

3施工過程中重大技術問題的處理文件,工作文件和變更記錄;

4其他質量保證資料。

5.1.3 抗震支吊架安裝工程檢驗批劃分應符合下列規定:

1設計、材料和施工條件相同的抗震支吊架工程﹐同層每100套為一個檢驗批,不足100套也應劃分為一個獨立的檢驗批﹔

2重要機房中的抗震支吊架應劃為一個獨立檢驗批。

5.1.4檢驗數量應符合下列規定:

1每個檢驗批﹐應至少抽查3套抗震支吊架﹔

2重要機房中的抗震支吊架應全檢。

5.2主控項目

5.2.1 抗震支吊架材質、規格和性能應符合設計要求及國家現行有關標準的規定。

檢驗方法:檢查產品合格證書、性能檢測報告、材料進場驗收記錄和復檢報告。

5.2.2 抗震支吊架材料品種、規格應符合設計要求。

檢驗方法:觀察﹑檢查進場驗收記錄。

5.2.3 抗震支吊架整體安裝間距應符合設計要求,其偏差不應大于0.2m。

檢驗方法:尺量檢查。

5.2.4 抗震支吊架斜撐與吊架安裝距離應符合設計要求,并不得大于0.lm。

檢驗方法:尺量檢查。

5.2.5側向抗震支吊架與縱向抗震支吊架布設位置應符合設計要求。

檢驗方法:觀察、檢查。

5.2.6 抗震支吊架斜撐豎向安裝角度應符合設計要求,且不得小于30°。

檢驗方法:尺量檢查。

5.2.7抗震支吊架與結構的連接、吊桿與槽鋼的連接﹑槽鋼螺母與連接件的扭矩應符合設計要求,安裝應牢固。

檢驗方法:扭矩扳手檢查。

5.3一般項目

5.3.1抗震支吊架構件表面應平整﹑潔凈、無起泡、分層現象。

檢驗方法:觀察,檢查。

5.3.2 抗震支吊架整體表面、側面應平整,無明顯壓扁或局部變形等缺陷。

檢驗方法:觀察、檢查。

5.3.3當抗震支吊架安裝質量不符合要求時,經返工后﹐能滿足使用要求后,方可進行驗收。

返工后的抗震支吊架,應進行全數檢驗。

本規程用詞說明

1為便于在執行本規程條文時區別對待,對要求嚴格程度不同的用詞說明如下:

1)表示很嚴格﹐非這樣做不可的:

正面詞采用“必須”,反面詞采用“嚴禁”﹔

2)表示嚴格﹐在正常情況下均應這樣做的:

正面詞采用“應”,反面詞采用“不應”或“不得”﹔

3）表示允許稍有選擇,在條件許可時首先應這樣做的:

正面詞采用“宜”,反面詞采用“不宜”;

4)表示有選擇,在一定條件下可以這樣做的,采用“可”。2條文中指明應按其他有關標準執行的寫法為:“應符合……的規定”或“應按……執行”。

引用標準名錄

《建筑機電設備抗震支吊架通用技術條件》CJ/T 476

《建筑機械使用安全技術規程》JGJ 33

《施工現場臨時用電安全技術規范》JGJ46

《建筑施工高處作業安全技術規范》JGJ 80

《混凝土結構后錨固技術規程》JGJ 145

《混凝土用膨脹型、擴孔型建筑錨栓》JG160

1總則

1.0.1我國對建筑抗震重要性的認識是伴隨著慘痛的地震損失而逐步加深的。田丁建肽生,財產損失更是無法計量。然而;同樣在地震災區,嚴格按照抗震設計規范進行抗震設計并切實依據抗震施工驗收規范進行驗收的建筑都具有明顯的抗震能力,抵御地震災害的效果非常顯著,大幅減少了生命和財產損失。這便體現出建筑抗震設計與施工驗收規范的重要性。建筑機電設備抗震。建筑結構抗震和建鞏非結N不辦府機步早,目前都有了比較成熟的設計規范及施工驗收規范,而建筑機構和經濟條件的提高.建筑機電設備的抗震設防得到了行業主管部門的重視﹐并因此誕生了相應的設計規范和產品標準,但相關安裝驗收規范尚屬空白。

抗震支吊架在地震中能對建筑機電工程實施給予可靠保護，承受來自任意水平方向的地震作用﹐因此根據抗震支吊架生產單為抗震支吊架的安裝及驗收提供可靠的技術依據﹐以更好的促進國內抗震支吊架行業的發展。制定本規程的目的是為了使抗震支吊架的安裝及驗收做到安全可靠,確保工程質量和正常使用。

1.0.2本規程適用于以地震力為主要荷載,建筑抗震設防烈度為6度~9度的建筑機電設備抗震支吊架的安裝及驗收,設計應符合現行國家標準《建筑機電工程抗震設計規范》GB 50981的有關規定﹐產品應符合現行行業標準《建筑機電設備抗震支吊架通用技術條件》CJ/T 476的有關規定。

建筑機電設備包含的范圍比較廣,主要包括建筑給水、供暖通風與空調、電氣、燃?xì)庀赖取?/span>

1.0.3構成抗震支吊架的主要構件有:錨固體﹑加固吊桿﹑抗震連接構件﹑抗震斜撐等,以上構件的質量均有國家標準、行業標準,在選擇時應符合這些標準的要求。

1.0.4 抗震支吊架工程安裝和驗收除應符合本規程外,還應符合現行國家標準《建筑機電工程抗震設計規范》GB50981、《建筑工程施工質量驗收統一標準》GB 50300及《建筑給水排水及采暖工程施工質量驗收規范》GB 50242的有關規定。

2術語

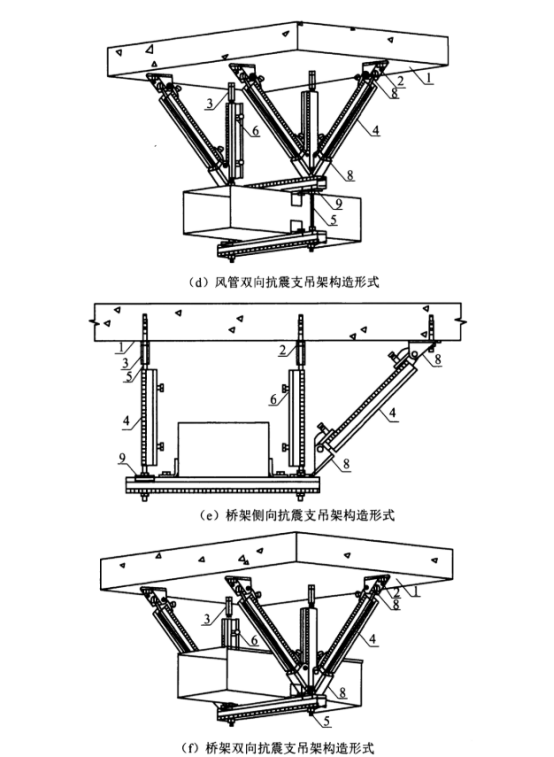

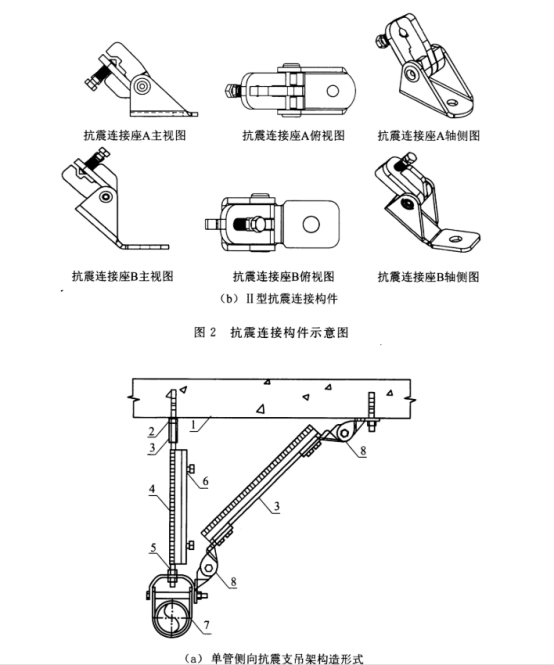

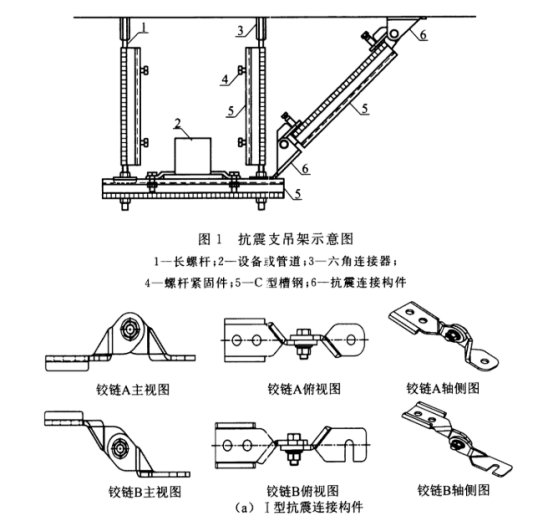

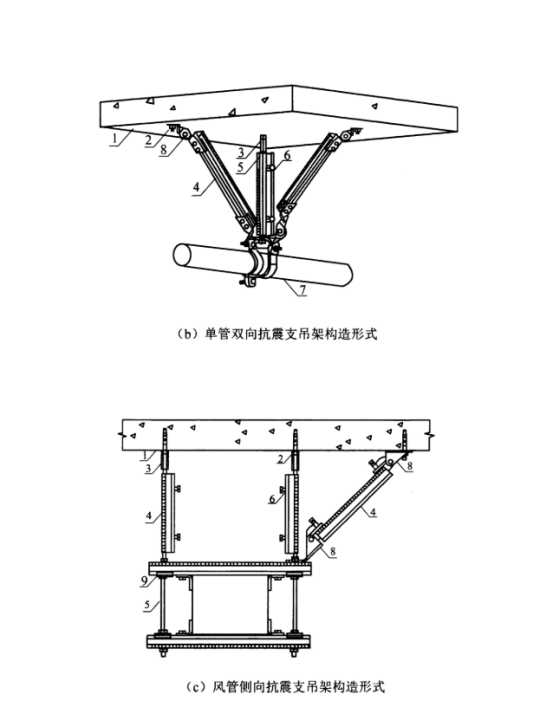

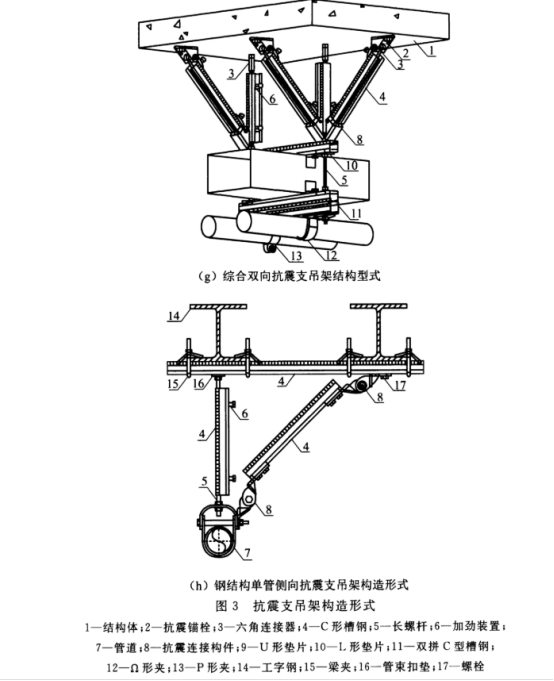

2.0.4~2.0.8抗震支吊架是對機電設備及管線進行有效保護的重要抗震措施,其構成(如圖1)由錨固體、加固吊桿、抗震連接構件(如圖2、圖3)及斜撐組成。根據被保護管線的不同而有多種的構造形式(如圖3)。

3基本規定

3.0.1 材料是保證抗震支吊架質量和安全的物質基礎?？拐鹬У跫芩褂玫牟牧细爬ㄆ饋?/span>,主要有錨栓﹑抗震連接構件﹑管道連接構件、斜撐﹑型鋼和緊固件。這些材料由于生產廠家不同,質量差別還是較大的。因此,為確保抗震支吊架安全可靠,就要要求抗震支吊架所使用的材料都必須符合國家或行業標準規定的指標。出廠時,應具有出廠合格證和檢驗部門的檢測報告?？傊?/span>,抗震支吊架工程中嚴禁使用不合格的材料。

3.0.2鑒于在以往的工程項目中,有施工單位直接采用角鐵、長螺桿等現場拼湊成所謂的“抗震支吊架”?！翱拐鹬У跫堋弊畲蠛奢d不清楚,也沒經過第三方驗證,節點荷載沒有進行驗算等造成較大的安全隱患﹐因此在本條中明確規定﹐組成抗震支吊架的所有構件應采用成品構件。

3.0.3 本條對抗震連接部件及管道連接部件的材料提出要求,結合國外使用經驗﹐相關連接部件的材質可采用碳鋼、合金鋼、不銹鋼進行生產制作。

對抗震連接部件和管道連接部件的最小厚度提出要求是從抗震支吊架工程的經濟合理性以及確保質量出發。

目前,碳鋼的表面處理方式有鋅鉻涂層(即達克羅)、熱浸鍍鋅、冷鍍鋅等多種方式,考慮材料受力作用及抗腐蝕性能﹐推薦使用鋅鉻涂層(即達克羅)、熱浸鍍鋅等方式。

3.0.4、3.0.5錨栓作為抗震支吊架與混凝土結構進行錨固連接的重要部件,此條對錨栓的材質及性能提出要求。

所用的機械錨栓,應采用有機械鎖鍵效應的后擴底錨栓。這類錨栓按照構造方式的不同,又分為自擴底﹑模擴底和膠粘-模擴底三種。

錨栓連接的設計計算,應采用開裂混凝土的假定﹔不得考慮非開裂混凝土對其承載力的提高作用。

4安裝

4.1一般規定

4.1.1一般情況下,抗震支吊架的安裝是機電設備安裝的一個分項工程,在其施工前,一般已經編制了該項目的施工組織設計,所以應根據施工圖和該項目的施工組織設計編寫施工方案。

4.1.2抗震支吊架的安裝,因涉及到抗震支吊架結構組裝﹑錨栓的安裝以及斜撐角度等,所以需對安裝人員進行初步的培訓﹐合格方式可采用理論問答和實際操作等確認。

4.1.3 抗震支吊架構件具有多種規格,承受荷載性能不同等情況,不同的技術參數和適用范圍也是不一樣的,所以現場安裝的都應符合施工圖設計要求。

4.1.5抗震支吊架的安裝施工應根據國家有關勞動安全、衛生法規和技術標準的規定,結合工程實際情況﹐制定詳細的安全操作守則﹐確保施工安全。

4.2安裝準備

4.2.1抗震支吊架材料運抵現場后﹐施工單位應設專人對材料種類﹑規格、尺寸等進行驗收,檢查產品出廠合格證﹑檢測報告,對質量有疑義或工程有要求時,檢查復測報告。

4.2.2 本條對抗震支吊架構件存儲提出要求,因材料在潮濕環境會產生腐蝕,所以應有防潮措施。

抗震支吊架構件,采用紙箱包裝,存儲方式為擺放貨架或者擺放卡板等;

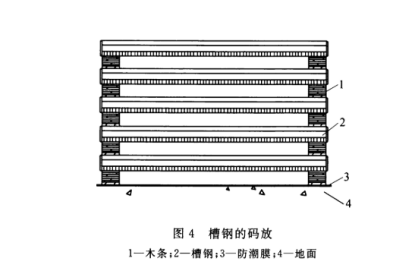

對存儲在有可能腐蝕的環境中的槽鋼,還需要做防潮處理。槽鋼的碼放如圖4所示。

4.3安裝

4.3.1與混凝土結構域連接的錨栓,安裝質量取決于錨栓品質、基材性狀及安裝方法,因此對基材、錨孔及安裝作出了具體規定。

4.3.2與鋼結構連接的抗震支吊架,因不允許現場加工等方式，所以規定了必須采用了專用夾具(如:U型梁夾、鋼結構梁夾等)進行連接。

4.3.3全螺紋吊桿的安裝,主要是與長螺母(六角連接器)連接。長螺母一端連接與混凝土進行錨固的錨栓,另一端連接全螺紋吊桿。故需要保證螺紋的旋入長度以及垂直度在允許的偏差范圍內。

4.3.4斜撐的安裝角度對被支撐管道的受力起到關鍵作用,同時也會影響到支吊架之間的間距調整。根據要求,斜撐安裝角度應大于或等于30°、且小于或等于90°,設計中可能存在30°、45°、60°或其他的角度,宜采用為45°。

4.3.5抗震支吊架其他主要構件的安裝,首先要防止與管道結合處的電化學腐蝕﹐其次各連接件應按設計的力矩進行鎖緊,防止松動。

5驗收

    工程驗收的目的,在于對已施工完成的抗震支吊架工程進行質量評價。達到現行國家標準質量要求的合格工程才能交付使用﹐確保系統安全、正常運行。工程驗收分為主控項目和一般項目,本章對抗震支吊架工程驗收應具備的技術資料、重點檢查項目等作出了詳細規定。
