BIM應用在管線綜合支吊架實施做法案例展示

本工程機電專業包含30余個系統，管廊管線多達36條，參建單位多、操作水平良莠不齊。若所有參建單位各自為政、只考慮各自負責專業管線施工，缺乏統一協調管理，必然導致現場雜亂無章，將嚴重影響施工質量。

有無綜合支架效果對比效果圖

無綜合支架 VS 有綜合支架

為此，項目部運用BIM技術對所有機電管線進行綜合排布、策劃綜合支架方案，并承擔本工程綜合支架施工。

（一）：管線綜合排布

運用BIM技術輔助進行管線綜合排布。

示例1：此處共有管線36支，層疊密集，綜合排布后共分8層，整齊美觀。

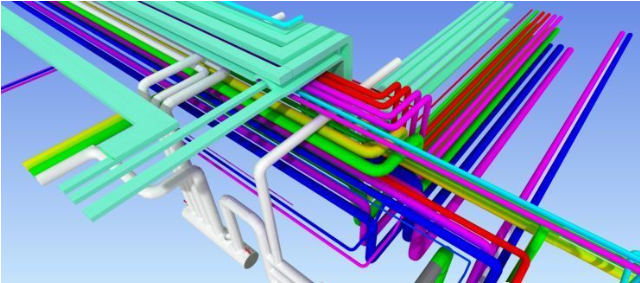

III區2層管線綜合排布效果圖

VI區3層管線綜合排布效果圖

本工程管線綜合排布原則：

1）預留安裝維修空間；

2）小管讓大管、有壓管讓無壓管、低壓管讓高壓管；

3）行程長的管線在上層，行程短的管線在下層；

4）管線閥門并列安裝時考慮閥門及法蘭保溫后的間距；

5）金屬導管和金屬槽盒敷設在蒸汽管下方，不小于0.5m，在上方時不小于1.0m；

6）通信橋架與其他橋架水平間距至少300mm，垂直間距至少300mm，防止磁場干擾；

7）最上層橋架槽蓋開啟面至少保持50mm垂直凈空。

（二）選型計算

以II區2層為例，依據管線綜合排布策劃綜合支架方案。

II區2層管線綜合排布效果圖

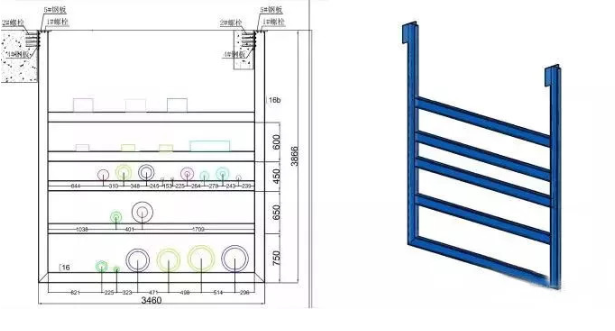

1.初步選擇支架型鋼，策劃綜合支架方案，創建支架三維模型。

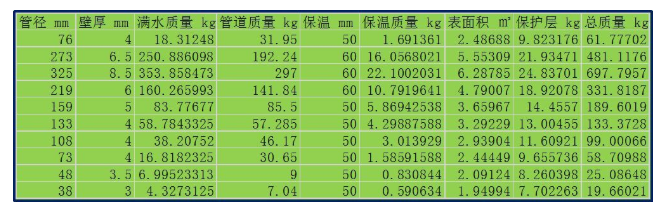

2.計算每處節點受力（=管道自重+滿水水重+保溫層重+保護層重），管道長度按4.5m計算。

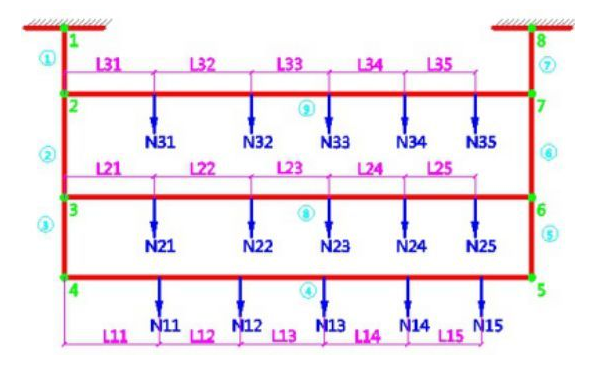

3.對支架進行受力分析,支架下三層占整體質量的95.5%，為方便計算，以下三層為模板創建力學模型。

4.擬定計算參數。

(1)荷載放大系數：1.5；受拉桿件長細比限值：300；受壓桿件長細比限值：150；橫梁撓度限值：1/200。

(2)設計資料

材質：Q235-B；fy=235.0N/mm2；f=215.0N/mm2；fv=125.0N/mm2；梁跨度：l0=3.51m；梁截面：[16b；強度計算凈截面系數：1.00。

(3)參考標準與規范：《建筑結構荷載規范》《鋼結構設計規范》《混凝土結構設計規范》

5. 校核支架型鋼及焊縫強度，經濟選型綜合支架型鋼。

(1)計算單工況作用下截面內力（軸力拉為正、壓為負）

(2)計算荷載組合下最大內力= 1.2x恒載 + 1.4x活載

(3)計算抗彎強度

4）計算抗剪強度

5）計算梁上翼緣受集中荷載

6）折算應力

7）計算節點焊縫節點處受力。經計算彎矩：0.31kN.m；剪力：0.71kN；軸力：65.33kN。采用E43型手工焊，焊縫的強度設計值ff=160.0 N/mm2。

彎矩產生的應力

剪力產生的應力

軸力產生的應力

折算應力

以上結果均小于焊縫強度設計值時滿足要求。

6. 將支架荷載逐一分配到各型材構件，匯總出錨栓所在受力，結合螺栓的允許設計強度值選定所用錨栓的類型、規格和數量。由計算得每根支架立柱最大軸力N=65.331KN，當砼強度為C30時，M16X110抗剪設計值V=14460N，抗拉設計值F=21010N。只承受剪力時：每根立柱需要的膨脹螺栓的數量n=N/V=65.331/14.460=4.52=5條；只承受拉力時：每根立柱需要的膨脹螺栓的數量n=N/F=65.331/21.01=3.11=4條。由此確定膨脹螺栓規格及數量。

7. 邀請?jiān)O(shè)計院對結構進行彎矩和剪力校核。

（三）模擬試驗

1. 加工試驗?zāi)Ｐ?，模擬支架受力情況，對支架整體及結構的安全性能進行校核。

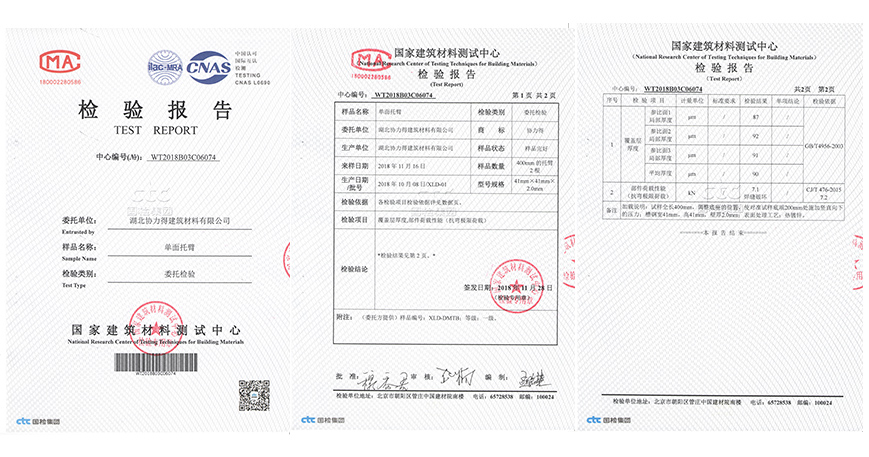

2. 出具檢驗報告。

（四）方案會審

策劃綜合支架方案（附計算書及試驗報告），經建設、監理單位批準后實施。

（五）過程控制

1.大規模門型支架調直裝置綜合支架普遍采用[14、[16制作安裝，跨度大于3m，部分超過6m；立柱長度大于4.5m、部分達到6m；層數均在5層以上，單體重量高達1.4t。

在施工過程中存在以下問題：

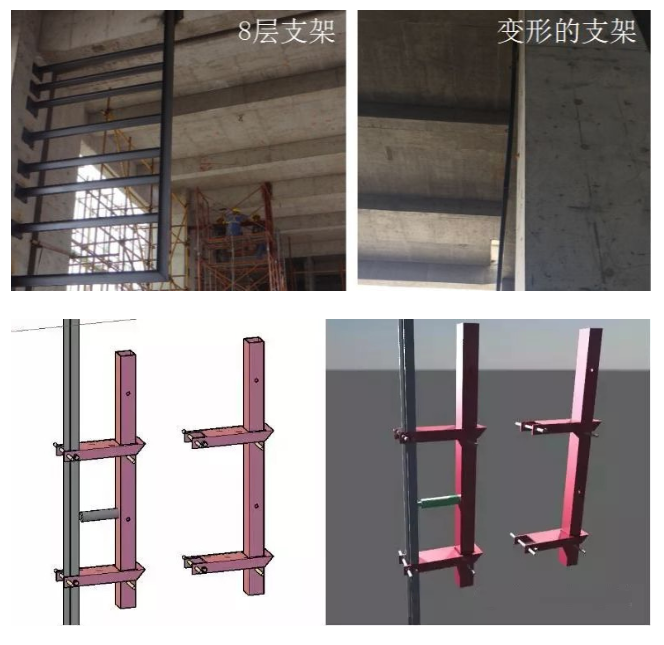

(1)支架立柱長，易變形扭曲；

(2)支架層數多，焊口密集、焊接應力集中，容易產生焊接變形。

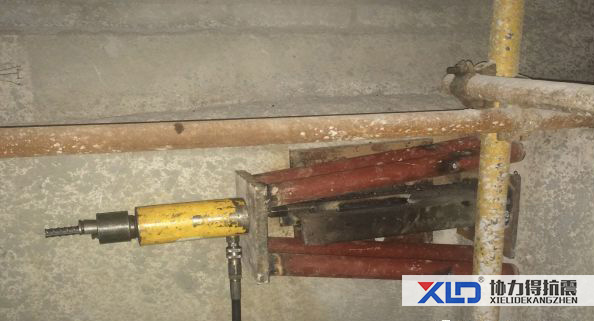

以上問題可能導致支架安裝完成后產生局部變形，影響整體布局美觀。為此，項目部設計加工“支架調直器” 對變形支架進行調整。

原理圖

限位裝置采用[20制作，一側開140X140方形口，一側開165X120矩形口；槽鋼長度據實確定，需保證方管與支架距離略大于千斤頂本體長度，小于千斤頂行程和本體長度之和。

組件1 限位裝置俯視圖

敞口一側鉆Ф30圓孔，穿入Ф25螺紋鋼限制支架與限位裝置的相對位移；附近焊接Ф20螺帽，調直前后千斤頂不受力時，擰緊螺栓可以防止調直器墜落。

組件1 限位裝置側視圖

支撐裝置采用□120X120X4.5制作，插入限位裝置的方形孔內，支撐千斤頂?shù)撞渴芰?。每隔一段距離鉆Ф30圓孔，可以勝任不同長度立柱調直工作。

組件2 支撐裝置

操作步驟

2. 設計加工蒸汽、凝結水導向管座

(1)凝結水導向管座：圓管上焊接鋼板作為支撐立板，將矩形管切割后倒置作為限位裝置，不銹鋼立板與管道滿焊，矩形管與底板之間襯聚四氟乙烯板減小摩擦系數并隔熱。

模型圖及現場圖

2）蒸汽導向管座

殼體采用1.5X25、4.0X60mm 鋼帶，8mm厚鋼板焊接；滑動面采用聚四氟乙烯板制作，PTFE熔點327℃，使用溫度250℃＞195℃，摩擦系數0.04，是固體材料中摩擦系數最低者，可以有效實現由于管道漲縮引起的滑動；殼體內襯石棉管托絕熱。

三維模型圖

定制加工圖

現場效果圖

3.利用綜合支架搭設檢修平臺本工程多數管線標高大于5m，部分閥門標高超過3m，為了方便后期維修操作，利用綜合支架搭設檢修平臺。

制冷站機組立管支架

4.單個支架“一體多用”立管與水平管共用支架，主立管支架兼顧分支管道支架。

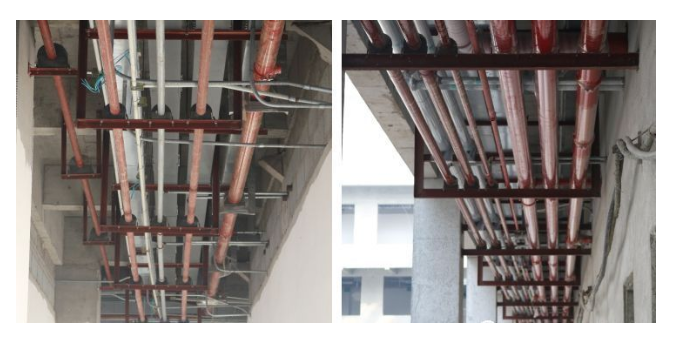

工程實施效果欣賞
