裝配式管廊支吊架在機電安裝行業中的應用

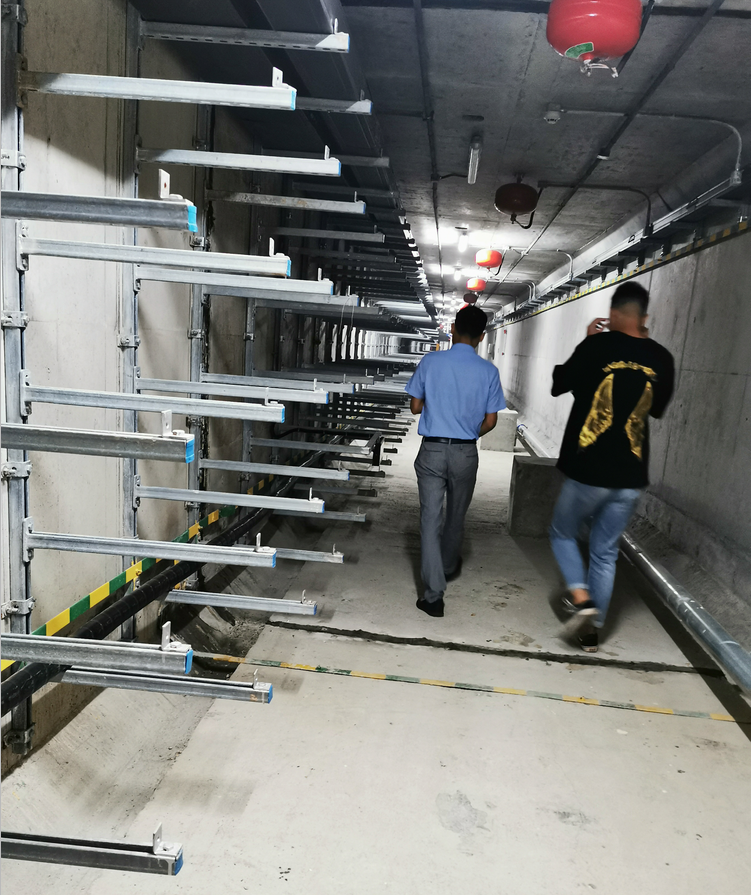

裝配式管廊支吊架簡介

對于裝配式管廊支吊架來講還有另外一個稱呼叫做組合式支吊架，其主要的可以把管道自身的重量和管道所承受的載荷轉移到建筑的結構的承載上，同時還可以很好的控制好管道的移動，避免管道發生震動，保證管道能都安全的投入使用。支吊架一般分為與管道連接的管夾構件，與建筑結構連接的生根構件，將這兩種結構件連接起來的承載構件和減振構件、絕熱構件以及輔助鋼構件。裝配式支吊架具有非常靈活的優勢，他可以在在錯綜復雜的管路之間進行定位，任意的組合。還可以滿足不同大小的風管橋架以及系統工藝管道的使用。

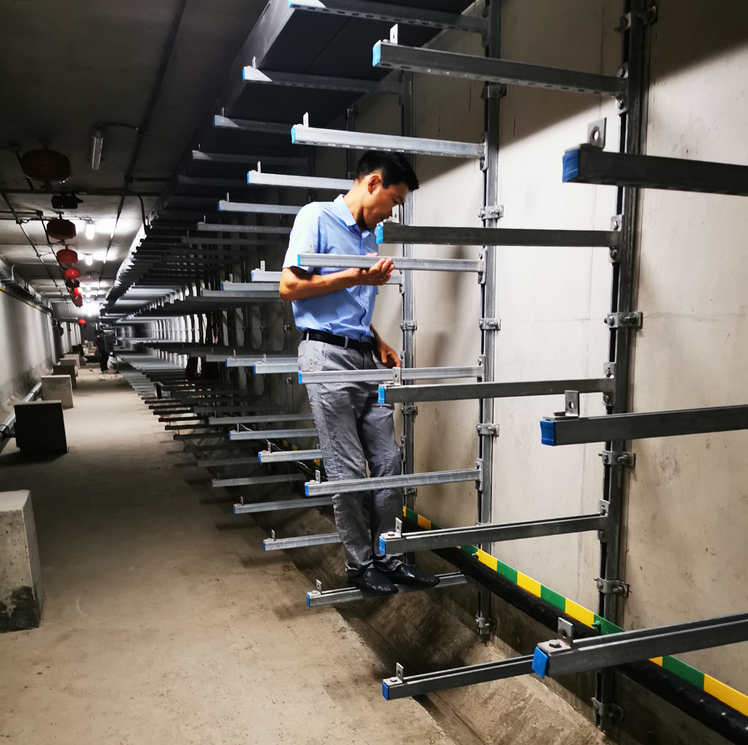

管廊支吊架產品特性：

1、材料為Q235B碳素結構鋼,滿足GB/T700- 2006和DIN EN 10326標準

2、參照國家標準,公司嚴格執行C型槽鋼生產工藝要求

3、底座為8mm厚鋼板與C型槽鋼用CO2機器人焊接技術滿焊,具有承受高荷載能力

4、根據實際需求,選擇不同長度的規格,托臂長度大于500mm時或抵抗管道震動荷載時,建議加斜向支撐

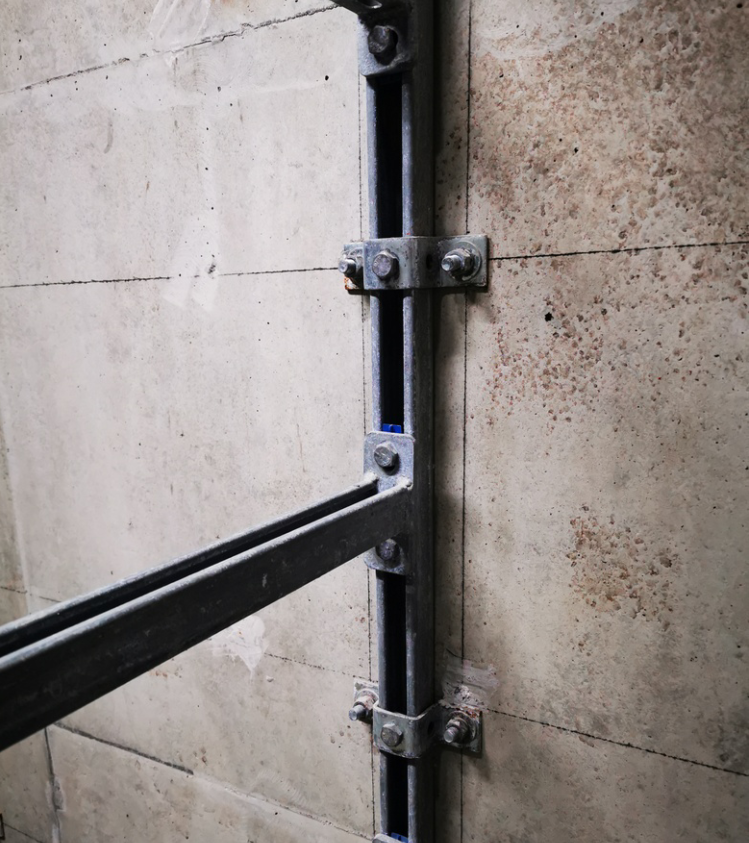

5、C型槽鋼側面有輔助刻度記號,能方便現場安裝加工,背面腰形孔方便安裝調節

6、C型槽鋼卷邊帶有鋸齒，有效抗剪、止滑、抗沖擊、整個系統可靠連接

7、表面進行外觀處理，無需后期維護，既提高產品防腐性能又美觀。

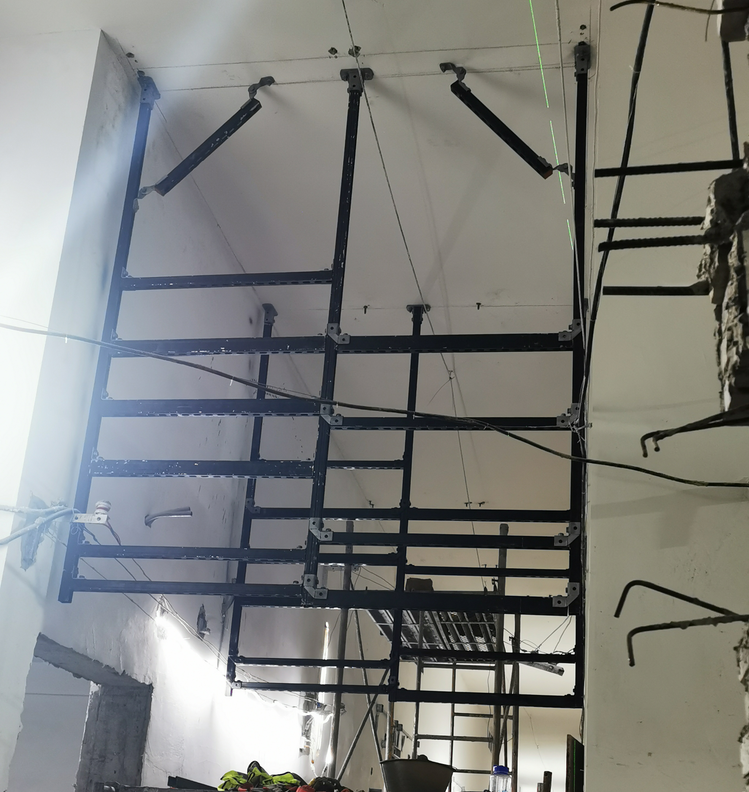

裝配式管廊支吊架在實際運用中的主要優勢有以下幾點：

一、優化改進后的裝配式管廊綜合管線支撐系統主要成本優勢

（1）從制作安裝成本方面：裝配式管線支吊架不需焊接，并配有高效連接件，可交叉作業施工，安裝效率是傳統方法的6倍，綜合制作安裝成本僅為傳統方法的1/2。

（2）從縮短工期方面：裝配式管線支吊架的安裝效率是傳統支吊架的6倍，在管理規范的前提下，可實現各專業和工種的交叉施工作業，大大提高工效，從而縮短了安裝工程的工期。

（3）從材料節約方面：一是優化設計后的裝配式管線支吊架本身實現了材料節約，二是結合BIM技術設計的支吊架施工圖，產品型號標識明晰，配合規范的管理，安裝過程中基本沒有材料和配件上的浪費和丟失。而傳統支吊架大多在現場制作，很多方面僅憑經驗，隨意性大，加之工人操作強度大，不易管理，很容易造成材料的浪費。

（4）人工成本：當前新生代技術工人（如焊接、油漆工人）越來越缺乏，人力成本日益增長。裝配式支吊架“工廠化預制、現場裝配”的作業方式可以大大減少現場安裝過程中對技術工人的需求，有利于降低安裝施工的人工成本。

（5）現場管理成本：傳統支吊架在制作施工過程中會產生很多諸如油漆、電焊、氣割、紫外光等對人體有害的粉塵異味及氣體，因而必須在人員安全、防火防電、環境保護等方面作出相應的投入，如強制通風排煙、防塵、防毒等勞保措施，從而不可避免增加了成本支出。而裝配式支吊架“工廠化預制、現場裝配”的作業方式可以大大減少這些方面的管理成本。

（6）①具有固定支架的穩定性、抗震性能；②具有絲桿懸吊支架的經濟性、可靠性；③具有靈活快捷的任意可調性，方便性。

二、裝配式吊架中的主要問題：

（1）管線的應用。在裝配式吊架在使用初期，采用的主要是輕型的管線，并且在通常情況下使用的都是輕型C鋼作為承載的使用部件。受到大型建筑工程發展帶來的影響，重型給排水管道的需求也在逐漸增加，隨著研究的不斷深入，目前已經開發出H型鋼以及雙拼C型鋼，并對這兩種技術在應力、強度方面進行了分析，這有效地?cái)U(kuò)大了裝配式支吊架的使用范圍，使其不再僅僅局限于輕型管線的應用。

（2）給排水管道施工。在施工過程中，因水錘現象常會導致產生水平推力，但是目前還沒有具體的參照裝配式吊架的相關標準，因而在實際施工過程中，常取垂直荷載的0.3倍，但是在實際設計過程中，因水平推力估算值過大，使得水平推力在一定程度上決定了支吊架的最大承載能力，這種設計是非常不合理的。水錘的產生以及閥門的開關速度以及管道內部壓力等都具有一定的聯系。針對這種狀況，我們進行了CFD模擬實驗，從而對水錘推力中影響荷載的主要因素進行了分析和計算，并制定出了科學化的使用標準。（3）安全系數規定過高。目前絕大多數裝配式吊架都只是考慮了靜態荷載的情況，制定了極高的安全系數，因而導致了支吊架在整體設計中浪費了大量的材料，使用也非常的笨拙。同時，在設計的過程中，也沒有將復雜的荷載工況考慮在內，導致設計具有一定的盲目性，存在較大的安全隱患，有時會引發安全事故的發生。

協力得抗震支架總結

綜上所述，裝配式管廊支架是管道施工發展的必然趨勢，也符合我國國情的標準，對促進我國經濟發展具有十分重要的意義，對改進和規范裝配式管廊吊架技術的發展也具有一定的作用，可以推動整個行業機電安裝向綠色、高效的方向發展。
