抗震鉸鏈接概述

抗震鉸鏈接概述

抗震支架系統是由u型管夾、o型管夾、斜撐、抗震連接構件、加固吊桿、錨栓組成，以地震力為主要載荷的抗震設施。抗震鉸鏈接用于與抗震桿件與結構或門式支架與結構之間的鏈接，可根據現場工況和設計要求靈活調整安裝角度?？拐疸q鏈分為抗震鉸鏈A、抗震鉸鏈B、抗震鉸鏈C和抗震鉸鏈D,我們以抗震鉸鏈A為例做一個詳細的講解。

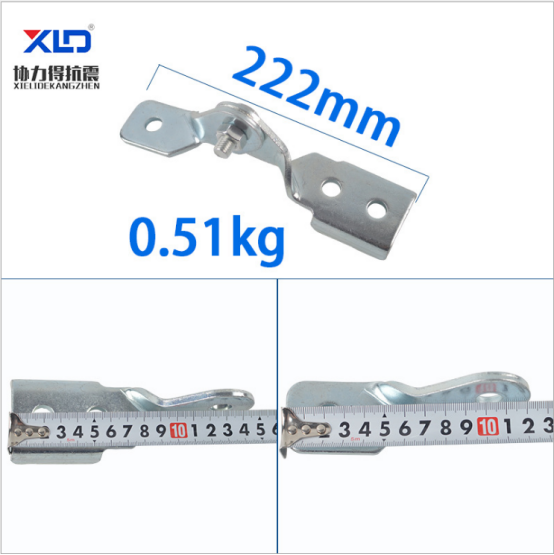

抗震支架鉸鏈A

抗震鉸鏈A包括通過螺栓鉸接在一起的第一連接件和第二連接件，其中第一連接件包括相互垂直的第一板體和第二板體，在所述第一板體與第二板體之間一體連接有扭轉的第一連接部，在所述第一板體上開有兩個過孔，并且在第一板體上設有相對的兩條第一翻邊，所述第一翻邊與第二板體平行；其中第二連接件也包括相互垂直的第三板體和第四板體，在第三板體與第四板體之間一體連接有扭轉的第二連接部，在第三板體上開有一個過孔。

抗震鉸鏈應用范圍：機電安裝（給排水、電氣、通風管線及相關設備）項目，綜合支吊架、抗震支架、管廊支架等系類產品。

抗震鉸鏈接選料：采用優良材料制造，表面進行專業處理（熱浸鍍鋅、電鍍鋅、達克羅、環氧噴涂），加強加厚，與抗震配件搭配使用，耐久腐蝕，耐風化。

抗震鉸鏈安裝：根據現場安裝情況靈活調整角度，無需焊接，自帶接孔和刻度，可自行更改。

抗震鉸鏈?zhǔn)强拐鹬Ъ苤匾慕M成部分之一，抗震支吊架系統安裝相關配件采用組合式構件，裝配施工，抗震支吊架與建筑結構體牢固連接，受力可靠穩定?？拐鹬У跫芟嚓P(guān)配件表面均采用專業處理（如熱浸鍍鋅、達克羅），耐腐蝕能力強，使用壽命長。
