湖北協力得建筑材料有限公司是襄陽管道抗震支架,襄陽防震支架批發,襄陽抗震支架廠家批發今天給大家介紹一下 ？抗震支架現場實拍圖片

　　該頁主題為抗震支架圖集的圖片集,內容包含有襄陽電纜橋架抗震支架 管道支架 管廊支架托臂十堰抗震支架抗震支架公司主營產品為:成品支架,抗震支架,綜合管廊支架,太陽能光伏支架湖南抗震支架

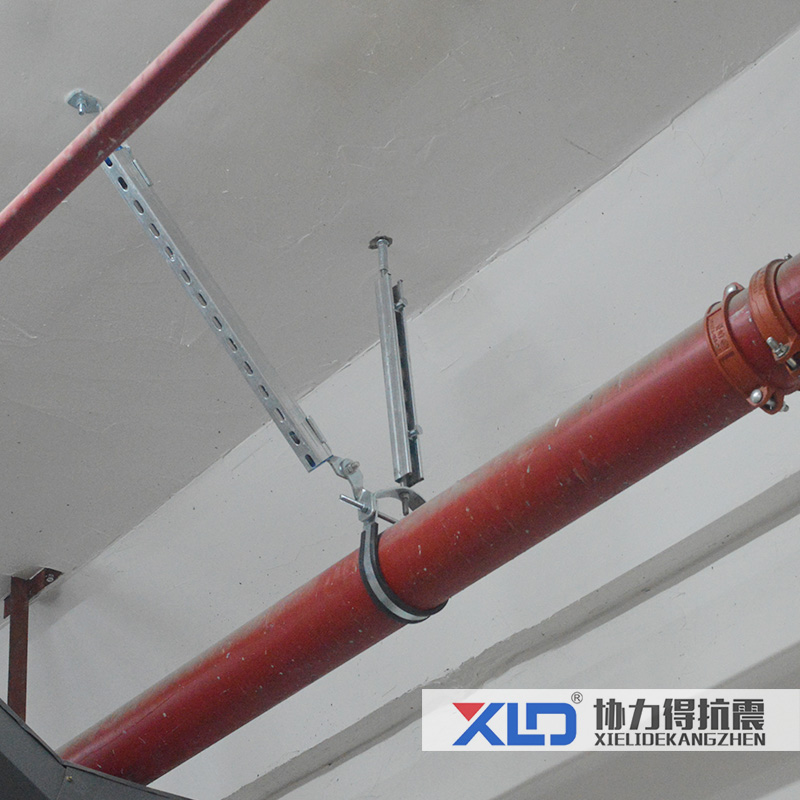

單管側+縱向水管抗震支吊架圖片展示

單管側+縱向水管抗震支吊架圖片展示

矩形風管側向+縱向抗震支架圖片展示

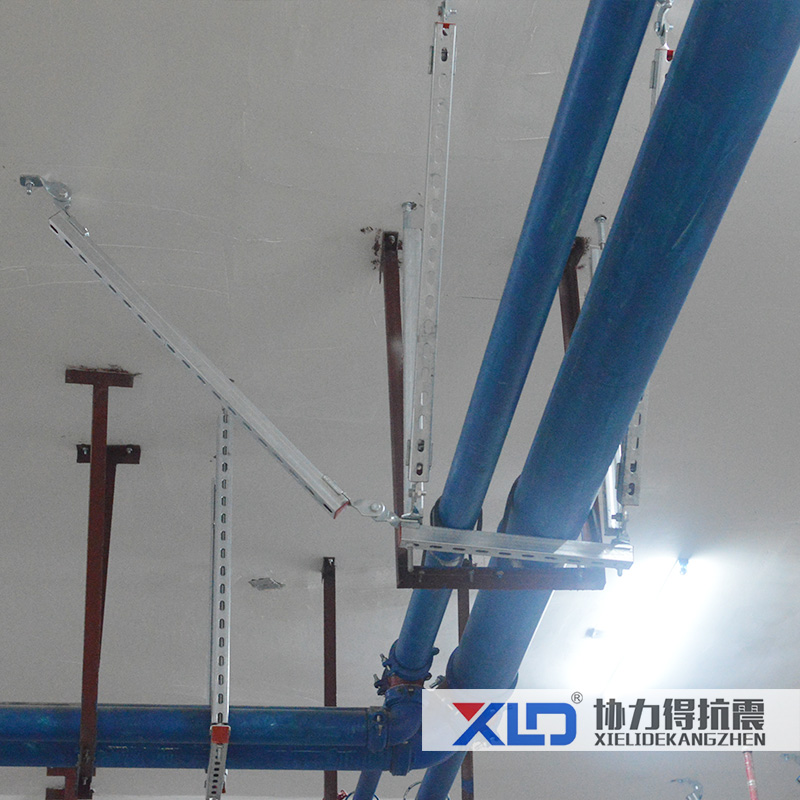

多管綜合側向縱向抗震支吊架圖片展示

單管道側向抗震支吊架圖片展示

多管綜合側向支吊架圖片展示

橋架側向+縱向抗震支架圖片展示

以上圖片來源湖北協力得建筑材料有限公司

一、抗震支架安裝施工步驟

  測量→下料→吊點栓脹安裝→垂直向吊桿安裝→橫擔（或管卡）安裝→側向、縱向加固件安裝。

二、抗震支架安裝工法特點

  1、抗震支架安裝過程中不需要焊接和鉆孔。便于拆、改、調，拆下的配件與槽鋼均可重復使用，對材料造成的浪費極小。

  2、抗震支架兼容性好，各專業可共用一架吊架；能充分利用空間，使各專業管線協調一致。

  3、抗震支架安裝速度是傳統支架安裝做法的3~5倍，制作安裝成本是傳統支架作法的二分之一。在符合管理規范的前提下，各專業和工種可以交叉作業，大大提高工效，縮短支吊架的安裝工期。

  4、抗震支架整套系統都經過了嚴格的各類測試，并有國際權威部門出具的檢驗報告書(如：抗沖擊試驗，動載荷試驗，防火試驗， VDS認證試驗等)。遵守ISO9001和ISO14001標準確保整個系統的完整性和吊架的穩定性。

  5、抗震支架標準組件種類多樣，可供多種選擇。因而保證了不同條件下各類支架的簡便性、適用性及靈活性。

  6、抗震支架在施工期間不需要使用電焊或明火，不會對環境和辦公造成影響。

三、抗震支架安裝操作要點

  （1）管道和電線套管允許縱向偏移，但不能超過1/6的最大橫向支撐間距；風管允許偏移，但不能超過風管風度的2倍。

  （2）水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

  （3）計算水平地震力荷載時，只需滿負荷重量而不需要考慮其他因素。

  （4）抗震吊架不限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線熱脹冷縮應力。

  （5）保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門型吊架用于保溫風管、水管亦按此考慮。

  （6）管道剛性的抗震支座不能安裝在建筑物的不同結構部位或功能部位，否則會由于地震作用而產生不同的位移。

  （7）單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向（主管）的支撐。

  （8）管線穿越建筑沉降縫時，應考慮沉降位移設計。

  （9）側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

  （10）對于水、電、風系統，不論側向/縱向斜撐是否偏離中心線2.5°，單管式或多管式公共門式吊架均不影響其承載力。
