地鐵項目綜合支吊架技術標準和要求，協力得帶您了解一下。

.1 綜合吊掛系統

綜合支吊架需選用品質相當或不低于喜利得、慧魚、協力得等知名品牌產品，且具有三條軌道交通線路的地下車站業績，并提交合同證明文件，且同一條線路上的多個合同，將被視為單條軌道交通線路業績。此類型設備和材料在同一標段內，投標人須采用同一品牌的產品。

本工程采用的綜合吊掛系統包括綜合支吊架及抗震支吊架，是以工廠預制的零部件，運輸至施工場地，在現場進行組裝的支吊架產品。綜合吊掛系統采用標準連接件與標準成品槽鋼，可根據現場實際情況進行標高或位置調節，能根據以后系統運行需求進行系統擴展。其本身要求達到防腐、抗振動等各項要求，在現場免焊接免涂刷防腐涂料。綜合吊掛系統與混凝土采用錨栓連接，與鋼結構采用夾具免焊連接。

由于本工程的特殊性，綜合支吊架產品的使用環境為：夏季最高溫度達50℃，冬季最低溫度達-15℃，并長期處在露天環境或地鐵潮濕（相對濕度95%）和有雜散電流腐蝕的環境；同時受列車運行過程中產生的周期性活塞效應影響。

綜合支吊架由支撐、金屬桿件、抱箍、托架、吊架、錨栓等組成。

抗震支吊架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成，組成抗震支吊架的所有構件應采用成品構件，連接緊固件的構造應便于安裝。

1.1.1 采用規范及標準

綜合吊掛系統制造廠家應根據設計圖紙及現場實際情況進行管線綜合深化設計，并應滿足下列規范和標準：

《03S402室內管道支架及吊架》

《19K112金屬、非金屬風管支吊架（含抗震支吊架）》

《04D701-3電纜橋架安裝》

《建筑結構荷載規范》                    GB 50009-2012

《建筑抗震設計規范》                    GB 50011-2010

《建筑機電工程抗震設計規范》            GB 50981-2014

《通風與空調工程施工質量驗收規范》      GB 50243-2016

《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002

《自動噴水滅火系統施工及驗收規范》      GB 50261-2017

《建筑電氣工程施工質量驗收規范》        GB 50303-2015

《地鐵設計規范》                        GB 50157-2013

《混凝土結構加固設計規范》   GB 50367-2013

《混凝土結構后錨固技術規程》            JGI 145-2013

《混凝土用膨脹型、擴孔型建筑錨栓》      JG 160-2017

《建筑結構加固工程施工質量驗收規范》    GB 50550-2010

《地下鐵道工程施工質量驗收標準[兩冊]》   GB/T 50299-2018

1.1.2 工程范圍

綜合吊掛系統的安裝區域主要為：

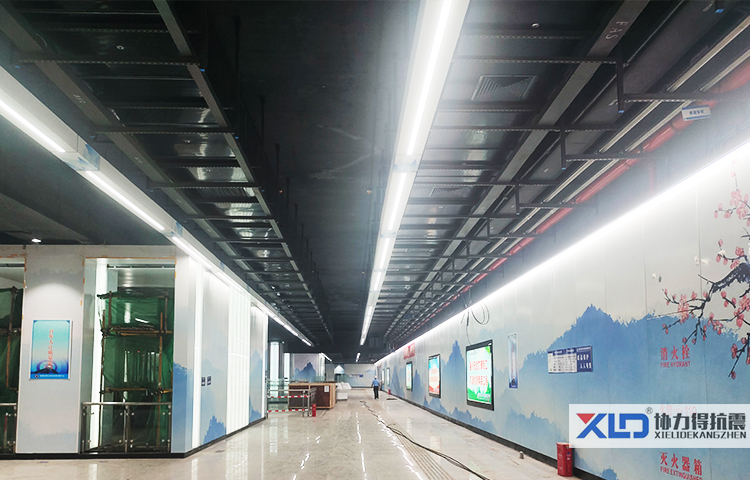

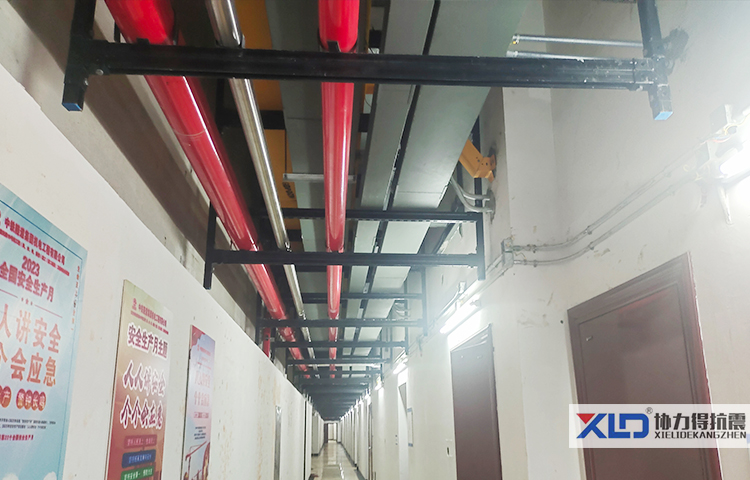

車站公共區、設備及管理用房區走廊、空調機房等管線密集區域。五年內（2015年11月1日至今）具有三條及以上軌道交通地下車站業績，并提交合同證明文件，且同一條線路上的多個合同，將被視為單條軌道交通線路業績。設備和材料在同一標段內，投標人須采用同一品牌同一檔次的產品。

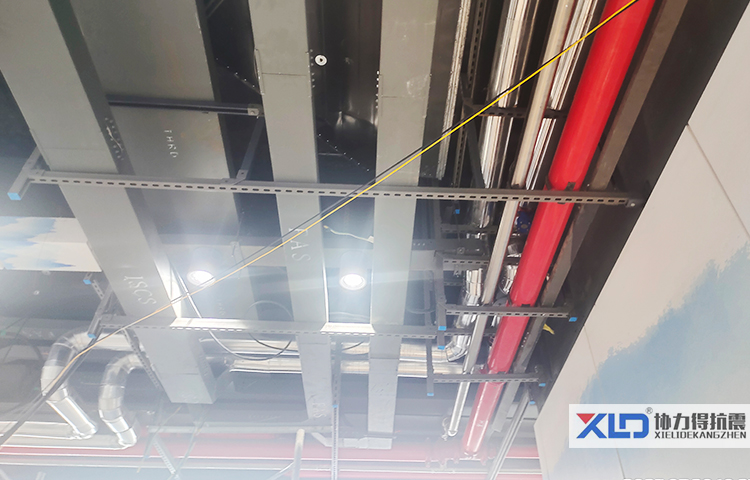

本工程的綜合吊掛系統主要服務對象為：風管、水管、強電電纜橋架、弱電電纜橋架（通信、信號、綜合監控、FAS/BAS、AFC、站臺門等）、氣體滅火管線及其他相關管線的安裝、檢修。

供貨商應配合設計院做好綜合吊掛系統的二次設計工作，同時投標人要負責代表招標人做好全車站管線施工組織協調管理工作。

本工程設計使用年限：不小于30年。

錨栓建議選用知名品牌產品。此類型設備和材料在同一標段內，投標人須采用同一品牌同一檔次的產品。

1.1.3 技術要求

1.1.1.1 材料要求

1、具體材料要求：

綜合管線的吊架系統的框架、支吊架材料應適應地鐵車站的使用環境：適應地鐵潮濕和有雜散電流腐蝕的環境；同時能夠承受機車運行過程中對結構產生的振動影響。

管線支吊架系統由成品槽鋼、鎖扣螺母、連接件、管束、管束扣墊、錨栓組成，連接件與鎖扣螺母通過機械連接可以隨意調節管道支架的尺寸、高度。此支吊架現場應做到不焊接，并由錨栓與原有混凝土結構可靠連接。

槽鋼采用冷軋成型的標準型材，槽鋼壁厚不小于2mm，以保證槽鋼的受力性能，并且提供相應的力學測試報告。

槽鋼卷邊上以及鎖扣螺母上與槽鋼接觸的相應位置處應有機械加工的連續齒牙，齒牙的高度不小于1mm，間距不大于2mm，所有配件的安裝依靠機械咬合實現，防止地鐵結構振動造成螺母松脫。嚴禁采用任何以摩擦作用來承擔受力的連接方式。

投標人應保證整個綜合支吊架系統安裝完成后具有安全的抗振、抗沖擊、抗滑移性能；成品型鋼及其連接件應能夠抵抗不少于5萬次的疲勞荷載作用，投標人應在投標文件中提供由國家權威部門出具的證明文件。

為保證整個系統安裝完成后具有安全的抗振、抗沖擊、抗滑移性能，槽鋼與鎖扣螺母的連接為保證綜合管線支吊架的耐久性，雙拼槽鋼須采用激光焊接或機械鉚接，禁止穿透式點焊連接，以保證雙拼槽鋼的整體的傳力可靠及長期性能。

錨栓采用具有適應開裂混凝土性能的金屬錨栓或具有適應開裂混凝土性能的化學錨栓，并具有相應的抗沖擊性能和一定的耐火時效，需要提供相應的測試報告。所有產品的零配件及型材在工廠內預制完成，根據現場尺寸裝配，不允許在現場進行焊接。

為保證本項目的安全質量，材料供應廠家必須配備專門的技術人員配合設計院進行支架力學設計，提供每個支架的設計詳圖和計算書，并提供現場的安裝培訓和指導。投標人應配合設計單位進行綜合支吊架的深化施工圖設計。相關費用含在投標總價中。

2、基本要求：

（1）槽鋼連接安全可靠，整套綜合管線安裝完成后應具有安全的抗震、抗沖擊、抗滑移性能，并且提供相應的力學測試報告。

（2）配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪（降噪至少達到16dB）的效果。

（3）固定支架用錨栓采用具有適應開裂混凝土性能的金屬錨栓，并具有相應的抗震性能、抗沖擊性能、抗疲勞性能和一定的防火時效，錨栓具有防腐蝕性能，為保證頂面施工質量，不宜采用化學類產品。

（4）抗震支吊架系統應依據《建筑機電工程抗震設計規范》（GB50981-2014）進行抗震設計并采用成品支架系統；

（5）抗震支吊架系統應依據《建筑機電設備抗震支吊架通用技術條件》（CJ/T 476-2015）進行測試，并提供第三方檢測機構的檢測報告；

（6）抗震支吊架系統使用的C型槽鋼，其鋼材屈服強度不低于250MPa，抗拉強度不低于330MPa；

（7）抗震支吊系統使用的C型槽鋼的表面處理必須為熱鍍鋅（厚度不低于45um），或鈍化鍍鋅加環氧噴涂(厚度不小于70um)，零配件可采用熱鍍鋅或電鍍鋅；

（8）抗震支吊架的間距應滿足GB50981-2014《建筑機電工程抗震設計規范》第8.2.3規定要求：

抗震支吊架的布置應嚴格根據GB50981-2014《建筑機電工程抗震設計規范》第8.3章的要求設置。

側向、縱向抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°，抗震吊架斜撐安裝不應偏離其中心線2.5°。

（9）抗震連接構件與混凝土結構體連接的錨栓應使用具有機械鎖鍵效應的擴底型金屬錨栓，并具有相關的第三方測試報告。錨栓螺桿材質不低于8.8級鋼，采用熱浸鍍鋅鈍化防腐，鍍層厚度≥50μm。

1.1.1.2 材質及工藝要求

（1）槽鋼、管卡及各種連接件：Q235/S250GD / S235JR鋼材或同等性能鋼材

連接螺栓：                      8.8級

鎖扣螺母：                      8級

通絲螺桿：                      不小于4.8級

根據GB 50018-2002的3.01條規定：用于承重結構的冷彎薄壁型鋼的帶鋼和鋼板，應采用符合現行國家標準《碳素結構鋼》GB/T 700規定的不小于Q235鋼。

綜合支吊架材料，槽鋼及連接件的表面處理必須為熱鍍鋅（厚度不低于45um），或鈍化鍍鋅加環氧噴涂(厚度不小于70um)，360h中性鹽霧測試結果不得低于7級；零配件采用電鍍鋅，鍍層厚度不低于5um。槽鋼現場切割部分切口，應保證切口斷面垂直，切割后應使用砂紙或板銼去除切口毛刺，然后用對切口進行涂層修補處理，熱鍍鋅槽鋼用噴鋅罐補鋅，修補后的涂層厚度應不小于原涂層厚度。

管線支吊架系統由C型成品槽鋼、鎖扣螺母、連接件、管束、管束扣墊、錨栓組成，連接件與鎖扣螺母通過機械連接可以隨意調節管道支架的尺寸、高度。此支吊架現場應做到不焊接，并由錨栓與原有混凝土結構可靠連接。

槽鋼采用冷軋成型的標準型材，槽鋼型號采用21×41，21D×41（雙拼），41×41，41D×41（雙拼），52×41，72×41，52-72D×41（雙拼），各型號槽鋼截面數據滿足以下要求：

1.1.1.3 綜合吊掛系統要求

（1）綜合吊掛支架系統采用國標圖集《裝配式管道吊掛支架安裝圖》（03SR417-2）為標準，本工程采用矩形支吊架為主要形式。綜合支吊架現場不焊接，由錨栓與混凝土結構可靠連接。

（2）結構安全性計算的要求：結構荷載分項系數不應小于1.4，結構安全等級為一級，相應重要性系數為1.1，施工安裝荷載不大于50kg/m2；對于豎向吊桿較長（其有效長度大于或等于2.5米）及承擔管道固定支架，加固方案根據具體驗算確定。為了保證管線調整的需要，在計算吊架豎桿和主要橫擔時，其結構承載能力應考慮不小于20％的余量。

（3）系統管線荷載要求

1）通風系統鍍鋅鋼板鐵皮風管通風系統管線荷載要求

注：上表為理論值（未乘安全系數）,其他風管規格由各車站根據各自情況補充計算，最終荷載由安裝單位根據現場管線布置的最大斷面處的所有管線的最大荷載進行計算為準。

a）車站新風通風系統風管，按照雙層彩鋼負荷風管考慮，內、外層彩鋼板厚度均為0.5mm，中間夾離心玻璃棉保溫材料，風管總厚度為25mm。風管重量（雙層彩鋼復合玻纖風管）按照15kg/m²考慮。

b）車站設備管理用房風管按照普通鍍鋅鋼板鐵皮風管考慮，保溫材料采用40mm厚玻璃棉保溫材料，重量按照15kg/m2考慮（鐵皮加玻璃棉）。

c）風管規格不限于：1800 X 630、1600 X 800、1200 X 630mm、1000 X 800mm、800 X 630mm、630 X 400mm、500 X 320mm、320 X 200mm等。風管風壓為：≤1000Pa。

2）動力照明系統管線荷載要求

注：上表為理論值（未乘安全系數），其他橋架規格由各車站根據各自情況補充計算，最終荷載由安裝單位根據現場管線布置的最大斷面處的所有管線的最大荷載進行計算為準。其中電纜橋架為托盤式橋架（含防護蓋板），內敷設鎧裝電力電纜（電纜在橋架內橫斷面的填充率為總截面積的70%）進行載重計算（載重單位：kg/m）。

3）給排水系統管線荷載要求：

注：上表中管道重量以鍍鋅鋼管為例，其余管材及規格由投標人自行計算。管道荷載計算時應考慮水的荷載，并乘以1.3的安全系數。風道和出入口內給水管及室外明露冷卻循環水管保溫措施。保溫材料的絕熱層采用離心玻璃棉，管道公稱直徑DN＜150時，防凍保溫厚度為40mm, 管道公稱直徑DN≥150時，防凍保溫厚度為50mm。管道自重、受力計算等應滿足《室內管道支架及吊架》（03S402）的相關要求。

4）氣體滅火系統管線荷載要求：

注：上表中管道重量以無縫鋼管為例，其余管材及規格由投標人自行計算。管道荷載計算時應乘以1.3的安全系數。管道自重、受力計算等應滿足《室內管道支架及吊架》（03S402）的相關要求。

（4）剛度要求

1）為保證支架的縱向剛度及減少變形,確保在各專業安裝及運營期間綜合支吊架的安全穩定、便捷，在管線縱向荷載作用下，吊桿的最大縱向水平位移不大于吊桿長度的1/1200,在管線橫向荷載作用下，吊桿的最大橫向水平位移不大于吊桿長度的1/500,橫梁撓度不大于1/500。吊桿及橫梁截面尺寸申請人應根據剛度要求及驗算復核要求取值,確保其剛度滿足上述要求。

2）槽鋼截面應滿足強度、剛度與穩定性驗算各項指標要求。

3）對于單個綜合支吊架，當單層管線荷載較大,橫擔長度較長的地方,需進行加強設計。

4）通風專業存在溫差變形,需按規范規定設置專用滑動（滾動）支架和固定支架。通風專業的保溫管道需使用成品滑動（固定）保溫管卡，緩沖管道軸向溫差產生的軸向力，成品保溫管卡不得低于如下性能標準：

密度250 kg/m³,強度0.6 N/mm², 溫度范圍0 ℃~+45℃，熱導率0.045W/m·K,防火性能不小于B級。管道的盲端設置固定（防晃）支架。氣體滅火管道公稱直徑大于或等于50mm的主干管道，垂直方向和水平方向至少應各安裝一個防晃支架。空調風管與支架的接觸面應采用專用的絕熱襯墊隔離，以防冷橋發生。

5）管道吊掛支架作為承力結構，強度和剛度必須符合相關的國家標準、規范和規定，以滿足工程要求。制作管道吊掛支架的材料選擇應滿足地鐵工作環境和被夾管內介質的溫度和壓力要求。

6）檢修要求：在設備區走廊范圍內，由于空間范圍較為緊張，故建議在同一剖面內各通風管道與電纜橋架之間垂直距離不小于200mm，同一標高電纜橋架間距不小于300mm，以保證相關專業的檢修空間，水專業管道在保證檢修空間的同時預留法蘭盤的安裝空間。盡量避免出現設備區走廊內管線專業與其垂直方向（橫穿設備區走廊方向）某專業沖突，倘若出現沖突，本著弱讓強，軟讓硬，小讓大的原則進行調配，各專業的檢修空間要求同上。

7）當抗震支吊架吊桿長細比大于100或當斜撐桿件長細比大于200時，應采取加固措施。

1.1.4固定錨栓

1）綜合支吊架采用的固定錨栓應符合《混凝土結構加固設計規范》GB50367-2013、《建筑結構加固工程施工質量驗收規范》GB50550和《混凝土用膨脹型、擴孔型錨栓》JG 160-2004的相關規定，本工程綜合支吊架系統的固定錨栓應選用后擴底熱浸鍍鋅金屬錨栓。

2）固定錨栓的受力強度應滿足設備及管道支架的動荷載及靜荷載，并應同時滿足拉力及剪力的要求，且錨栓承載力設計值應考慮不小于1.3倍的管道荷載。

3）固定錨栓螺桿鋼材等級應不小于8.8級鋼；固定錨栓應采用熱浸鍍鋅防腐處理，熱鍍鋅鍍層應≥235g/m2，并且防腐滿足使用年限及條件要求。

4）固定錨栓安裝完成后，應按規范要求進行非破壞性拉拔試驗，檢測其受力強度（固定錨栓抗拉承載力、抗剪承載力）是否滿足設計要求。在同一車站，不同型號的固定錨栓安裝完成后，應按照3‰的比例（每種規格型號的固定錨栓檢測數量不少于3個）進行非破壞性拉拔試驗。

5）根據《混凝土用膨脹型、擴孔型建筑錨栓》JG160-2004，固定錨栓須具有國內或國際權威機構的型式檢驗報告，驗證固定錨栓抗拉、抗剪及裂縫混凝土的使用性能。“僅對來樣負責”的送樣委托報告不可作為產品認證及型式檢驗報告。

6）為適應地鐵長期振動的環境，固定錨栓應通過抗疲勞測試；投標人應在投標文件中提供由權威機構出具的認證和測試報告。

7）為適應地鐵隧道拼接縫密集的工況條件，所用固定錨栓應提供最小邊、間距測試的相關報告，滿足《混凝土用膨脹型、擴孔型建筑錨栓》JG160-2004最小邊、間距的測試要求。

8）固定錨栓應通過依據《建筑構件耐火試驗方法第１部分：通用要求》GB/T9978.1-2008規定的標準升溫曲線加載條件下的3小時耐火承載力測試，其3小時耐火極限承載力應滿足規范要求。

9）為了保證擴孔質量，固定錨栓應使用壓力直線推進式擴孔工具，滿足《混凝土結構加固設計規范》GB50367-2013中對后擴底錨栓的要求，不得使用偏心鉆擴孔的擴孔方法。

10）為保證錨栓的開裂混凝土使用及錨栓抗震性能，錨栓應提供ETA或國家權威機構認證的錨栓開裂混凝土適用測試報告，并通過ETA C1級抗震認證。

1.1.5 其他要求

（1）所有管道均按滿載工作狀態計算。

（2）槽鋼、螺桿等長度、位置均可調整，但不宜超出可調范圍。

（3）槽鋼與底托相連處要保證槽鋼塞到底托底部，以保證螺母的抗滑移力。

（4）現場嚴禁野蠻施工，應采用適當?shù)氖┕ご胧┍苊庵苯釉诘跫苌蠈?duì)管線進行拖拽。

（5）所有抗震支架應和結構主體可靠連接，當管道穿越建筑沉降縫時應考慮不均勻沉降的影響。

（6）本用戶需求書并未充分引述有關標準和規范的條文，供貨商應提供符合本用戶需求書和工業制造標準的優質、成熟產品。本次招標采購設備選用的材料、零部件符合最新版本的國際和國家標準、規范，并提供所采用的國際和國家標準、規范以及所采用版本的有關技術資料。如出現各規范及標準要求不一致時，按最高標準執行，且所有標準及規范應采用合同生效之日起的最新版本。

投標單位應對所投產品的技術性能參數、結構特點和主要零部件組成等情況詳細描述。如果供貨商沒有以書面形式對本用戶需求書的條文提出異議，則意味著供貨商提供的設備完全符合本用戶需求書的要求，如有異議，供貨商應在投標文件的“技術建議書”和“技術偏離表”中詳細描述。

1.1.6 廠家需提供的文件

（1）廠家對綜合吊架受力情況及材質選型進行詳細計算，提供結構計算書。

（2）廠家經準確計算后提供詳細的工程量清單。

（3）根據設計院的綜合管線圖紙及綜合吊架圖紙核對各部分平面圖、剖面圖、安裝詳圖、各分段清單表等。

（4）提供供貨產品的安裝手冊。投標人必須有完整的《綜合支吊架技術安裝手冊》、《綜合支吊架安裝使用指南》、《綜合支吊架現場安裝指導手冊》、《抗震支吊架技術手冊》等一整套資料，以確保產品的安全與提供優質的售后服務。

（5）提供產品的檢測報告（抗震、抗沖擊、防火）。

（6）提供主要零部件和材料出廠檢驗報告、產品合格證。

1.1.7 典型車站綜合吊掛系統工程量

投標人應根據各機電安裝標段所含具體車站數量、規模，完成綜合吊掛系統（綜合支架、抗震支架）的總工程量，完成投標報價，最終結算時按實際工程量結算。

投標人對綜合支吊架、支吊架的抗震設計需正式出圖，并由圖紙審查單位審核蓋章。

1.1.8配合BIM工作要求

（1）投標人中標后，應建立內部BIM管理體系，以項目為單位，指定至少一名BIM負責人員進行整個項目期內BIM工作的管理，并根據招標人要求與本線路的BIM項目中標單位進行對接工作。

（2）投標人中標后，須在規定時間內，按招標人要求提交中標項目中所投全部材料的BIM族/構件模型文件，同時提供該設備的信息清單。設備族/構件模型文件應至少精細到所有型材和配件。信息清單應包含完整的幾何和非幾何信息，信息數據應滿足全線施工、運維階段的BIM需求。

（3）材料供貨商提供的設備族模型必須與最終圖紙保持一致，材料供貨商必須將圖紙和模型一起提供；圖紙上的任何改動都必須在第一時間反映到模型上。

（4）材料供貨商需提供二維碼標牌并負責粘貼，二維碼信息中必須包括設備族非幾何信息表中的所有信息并符合軌道交通集團相關編碼規則。

（5）各材料系統所提供的BIM模型必須滿足BIM總體單位的整合要求。

（6）投標人應具備施工階段BIM技術應用實施的能力（施工安裝類、設備采購帶安裝的項目）。中標后，以BIM設計模型為基礎，根據招標人具體需求，積極配合并參與實施基于現場施工需求的相關BIM技術應用。

（7）投標人中標后，負責按招標人要求完成所投全部設備基于BIM平臺或模型的相關幾何和非幾何信息的數據錄入工作，安裝類項目還須根據招標人要求完成施工安裝相關信息的錄入工作。

（8）本次招標范圍為軌道交通XX號線一期工程全線車站綜合支吊架（包含但不限于錨栓、連接件、連接螺栓、型材、端蓋等全部材料，所有材料統一折合成重量進行綜合報價，并附上各品類構配件理論重量表，最終以現場驗收重量為準），同時廠家需要配合項目部完成圖紙深化設計、受力計算并出具相關報告、指導安裝、驗收、培訓、bim模型交付等工作 ；

（9）投標人中標后，應積極配合招標人進行包含且不僅限于以上的其他相關BIM工作。
