BIM機電深化設計在項目實施中的應用實例

湖北協力得建筑材料有限公司是襄陽管道抗震支架,襄陽防震支架批發,襄陽抗震支架廠家今天給大家介紹一下BIM機電深化設計在項目實施中的應用實例.隨著科學技術的飛速發展,國家已經開始越來越重視建筑生產的重要性,而如何提高建筑生產的速度和質量則是相關人員所需要思考的問題之一。機電工程一直是國家重點關注的對象,由此而生的就是機電深化設計。本文結合理論知識和實際經驗,對機電深化設計在建筑生產的中有什么樣的作用展開研究。

通過 BIM機電深化設計，可以提高效率降低成本，優化機電系統施工，達到省時省力、省錢的效果。

機電深化設計原則

深化設計應以原設計為依據，在與原設計人員充分溝通的基礎上，對圖紙進行深化設計，滿足業主及相關方的需求。

工程實施中深化機電設計的重要性

1、機電深化對內部各專業的協調，以達到水暖電三個專業的出圖一致，設備參數統一，圖面整齊劃一；?

2、外部協調包括下列方面：?

第一點、對甲方/業主：匯報工作流程，送審圖紙，技術問題，解決方案；

第二點、對機電現場總包：進行深化設計協調，深化設計策劃，圖紙的審核，重點部位管線的安裝方案，設備安裝方案的確定；?

第三點、對土建施工現場總包：建筑、結構圖紙咨詢，深化設計支持配合，洞口預留圖紙審核；

第四點、關于機電專業分包：機電一體化圖紙設計配合，設備參數安裝要求；

第五點、對材料采購供應商：對設備的選擇進行審核，對設備的安裝大樣圖進行確認，對設備信息進行溝通，討論技術方案；

第六點、對裝修深化設計：征求裝修圖紙意見，設計吊頂端部配合，預留檢修口；?

第七點、對甲方的業務：確認深化設計方案，執行合同中的深化設計要求，提供深化設計圖紙，并根據合同履行情況提供相關資料。

關于機電深化設計

在工程項目施工中，深化設計階段和施工階段往往是交叉進行的，故深化設計工作的進度和質量對施工項目管理有較大的影響。深化設計的作用是對施工圖設計的補充、細化及完善和合理優化，以確定機電各專業在空間相對位置的精度要求，解決所有合同圖紙中的錯、漏、碰、缺及不合理的問題，使設計符合經濟、美觀、高效、合理和維護管理的原則。主要內容有：（1）綜合管線設計;（2）設備、材料參數的核對; （3）節點、詳圖的優化; （4）設備基礎及預埋件的設計;（5） BIM技術的碰撞檢測;（6）協調設計與分包。（湖北協力得建筑材料有限公司）

配合建筑工藝、功能及機電需求，調整機電系統和設計參數

根據合同的技術規程、施工規范、施工圖集，參照材料、設備的實際尺寸，結合現場實際情況，對原設計圖紙進行方案優化、系統復核、綜合協調，使設計圖紙的功能更完美、工藝更美觀，可執行性更強，同時對設計圖紙進行精確標注，以達到施工需要。另外，還將調整業主需求及招標設備的最新設計資料，進行機電各專業的預留量復核工作，對預留不滿足新要求的區域，進行系統方案調整、設備參數調整等。

如在生產工房、動力中心、控制室、辦公公共走道，為避免設備選用與結構不符現象的產生（包括設備數量、管線路由變更、設備機房布置等），進行系統、設備參數調整，BIM的碰撞檢測，供建筑師/工程師、設計院和有關部門論證、審批，最終報業主審核確認后，才進入現場施工。

綜合管線設計及優化

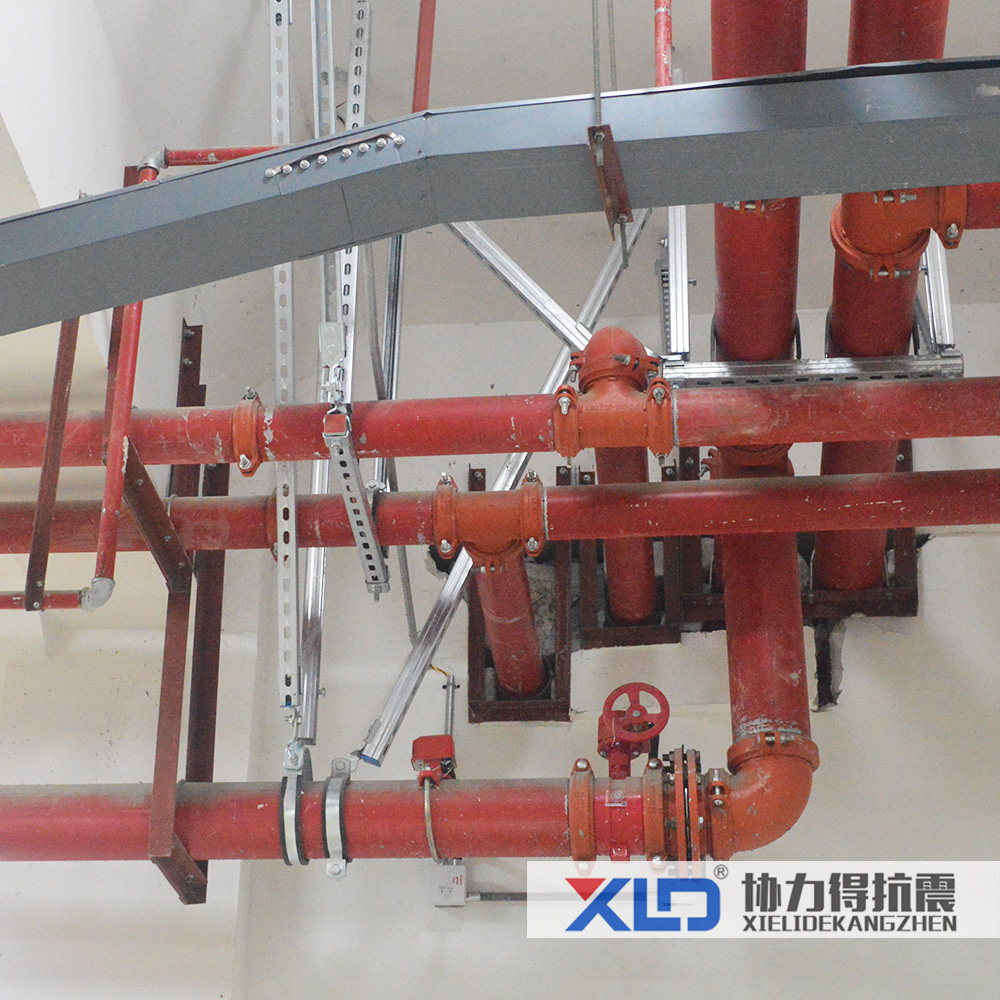

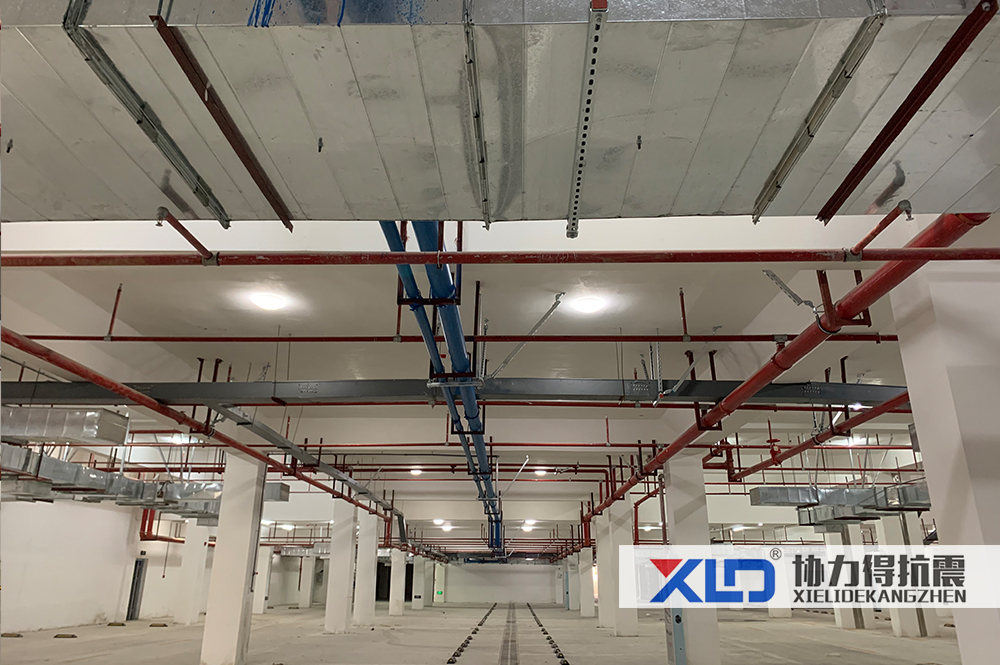

（1）成品聯合支吊架系統的應用

本工程采用了成品聯合管線支架系統，其顯著特點是將實現安裝空間的合理分配與資源共享，滿足功能要求，預留檢修通道，觀感質量好，達到空間節省和材料節約的目的，減少了專業間的協調工作量，提高了施工的效率。

另外，由于主車間網架受力點均在螺栓節點處，各種支吊架必須經過載荷計算及BIM支架模擬，達到合理分配的目的。

（2）支吊架布局優化

在深化設計中，支架預埋布留也是不可或缺的一部分。在管線情況較為復雜的地方，經常會存在支架擺放困難、無法安裝的問題。對于剖面未剖到的地方，支架是否能夠合理安裝，符合吊頂標高要求，滿足美觀、整齊的施工要求就顯得尤為重要。其次，從施工角度而言，部分支架在土建階段就需在樓板上預埋鋼板，如走道管線較多的地方，支架為了承受管線的重量就需在樓板進行預埋，但在對機電管線未仔細考慮的情況下，具體位置無法控制定位，目前普遍采用“盲打式”預埋法，在區域內均不預留。而今，利用BIM三維模擬出支架的布留方案，提前模擬出施工現場可能會遇到的問題，對支架具體的布留堆放位置給予準確定位。對剖面未剖到、未考慮到的地方，在模型中都可以形象具體的進行表達，確保100%能夠?qū)崿F(xiàn)布留及吊頂高度。

另外，結合各個專業的安裝需求，通過BIM模型直觀反映支架及預埋的具體位置及施工效果，尤其對于管線密集、結構突兀、標高較低的地方，通過支架兩頭定位，中間補全的設計方式輔助深化出圖，為深化的修改提供良好依據，使深化出圖圖紙更加精細。例如，動力中心連廊聯合支架圖，經深化合理排布后，增加檢修空間，節省了支架。

（3）在大型管道密集處，經過BIM管線綜合，再依據載荷計算，模擬支架形式出圖，指導施工，下圖為動力機房管道支架模型及計算。

深化機電設計在項目管理中的作用

本工程為總承包制，總包方項目管理工作涉及項目實施階段的全過程，即設計前的準備階段、設計階段、施工階段和保修期，深化設計工作是總包方項目管理任務中的重要環節，機電系統的深化與安裝交叉進行，涉及到設計階段、施工階段、使用前準備階段。

總包方項目管理的主要任務包括：安全管理、成本控制、進度控制、質量控制、合同管理、信息管理，及與組織協調工作。機電深化設計施工圖經業主、顧問及設計院審核通過后，即成為施工依據、驗收依據、結算依據;深化設計對設備材料的設計參數、尺寸大小的核算或復核是設備采購的前提條件。因此深化設計工作的進度和質量對項目管理在成本控制、進度控制、質量控制等方面有直接的影響。

機電深化設計在施工項目管理中的實施

由于本工程機電系統復雜，專業交叉、工種繁多，施工進度緊、設備采購周期長等情況，對深化設計階段的項目管理提出了比較高的要求。深化設計在成本控制、進度控制、質量控制及信息管理方面等方面采用了以下的方式：

1、與總包合作對深化設計進度質量的管理控制

（1） BIM技術與施工同步管理措施

采用BIM技術進行圖紙深化，提前對圖紙消化、對現場勘察，利用BIM進行專業間的碰撞檢測，提前將模型中的各種碰撞問題一一找出并反饋解決。按照深化設計的進度和設計深度要求，滿足現場施工的需要，從而加快施工進度，減少返修。

（2）采用BIM建模，實現進度的動態管理

項目全面采用BIM設計，通過此模型，實現高效、迅速、清楚的信息溝通和傳遞，為項目管理者提供豐富的決策依據，實現過程的可控制性、質量的可追溯性，能形象的向業主、監理、總包報告工程進度、質量動態，便于向業主、監理、總包申報安裝工作量和施工結算的有效依據，提高工作效率。

參與項目施工進度計劃編制與施工監理單位協商討論;提供詳細的設計進度計劃和出圖計劃，配合總包管控執行;協助提供總包采購的設備和材料的采購計劃，核算設備參數、尺寸和提供材料設備清單;督促業主和管理公司對設計文件盡快作出決策和規定;在項目實施中，進行進度計劃值和實際值的比較，并提交各種季度控制報表和報告（周報、月報）;協調專業設備設計與主設計的關系，使專業設計進度能滿足施工進度的要求。

2、注重深化設計中間過程質量管理和信息管理

在施工過程中，由于部分建筑或工藝格局變化、功能調整，導致需要進行系統方案的討論;或者深化圖紙的審批過程，需要對中間過程進行有效的質量管理和信息管理。如，設計管理部門和項目部門對深化設計提交圖紙進行了詳盡的審查，使深化設計的兩個質量：技術質量和經濟質量都得以提高，避免因設計造成的浪費，減少和杜絕設計差錯。從源頭、根本上對工程質量和工程造價進行有效控制，達到投資收益、實施方案的質量，并將溝通、協調成果以文本的形式保存下來，保證了所有相關單位的信息對稱，方案有序、合理的進行。（湖北協力得建筑材料有限公司）

協調管理機電分包的深化設計進度質量，重視專業分包的深化設計配合工作

由于機電專業分包較多，有制冷采暖系統、安防系統、弱電系統、水處理系統、高壓細水噴霧系統等專業廠家，深化設計承擔協調分包管理及配合設計的工作。如制冷站的深化圖紙須綜合各專業分包商提交的信息，進行細化設計工作。工作節點的銜接，相關工種提資的反饋，應及時、正確的提供機電分包深化設計圖。
