抗震支架的設計選型及安裝方法。

在建筑機電工程中，抗震已開始強制使用，但是很多工程安裝人對此還是比較陌生，因為一直以來建筑在設計中基本不考慮機電的抗震，抗震支架從來也沒有用過，但是現在情況也不一樣了，建筑機電行業在抗震領域有了國家標準，其中明確規定了抗震支架的設置和標準。

本實例是一所學校的地下車庫抗震支架安裝工程，從圖紙設計、機電抗震支架專業單位選型，至后期現場安裝，分享給機電安裝同行朋友們，特別對于學校、幼兒園、醫院、養老機構、應急指揮中心、應急避難場所等公共建筑，應當按照高于一般房屋建筑要求采取抗震措施時，能夠有所了解和啟發。

4. 通風及防排煙系統：管道材質為鍍鋅鋼板，通風管道截面積≥0.38㎡及所有的的排煙管道均應設置抗震支架，和圓形風管直徑大于等于0.7米的風管系統；

6. 所有產品應滿足《建筑機電設備抗震支吊架通用技術條件》CT/T476-2015。

4. 抗震支架系統應采用有機械鎖鍵效應的后擴底錨栓，必須符合《混凝土結構后錨固技術規程》（JGJ145-2013），并通過國際或國內機構的抗震認證，并提供國內外權威機構的兩小時耐火測試報告。

6. 抗震支架用管夾，采用國家標準《碳素結構鋼》GB700規定的Q235鋼，滿足《建筑機電抗震支吊架通用技術條件》（CJ/T476-2015）。

專業機電抗震公司設計與選型：本工程由專業抗震公司深化設計，由設計單位確認后，再排產施工。

C型槽鋼是抗震支架的主要組成部分：成品現場加工，冷軋鍍鋅板加工生產。C型鋼的孔距便于支架間距調節。

9）C型槽鋼含無孔、有孔兩種，可多重選擇；C型鋼必須是冷軋熱鍍鋅，鍍鋅層必須滿足規范厚度要求。

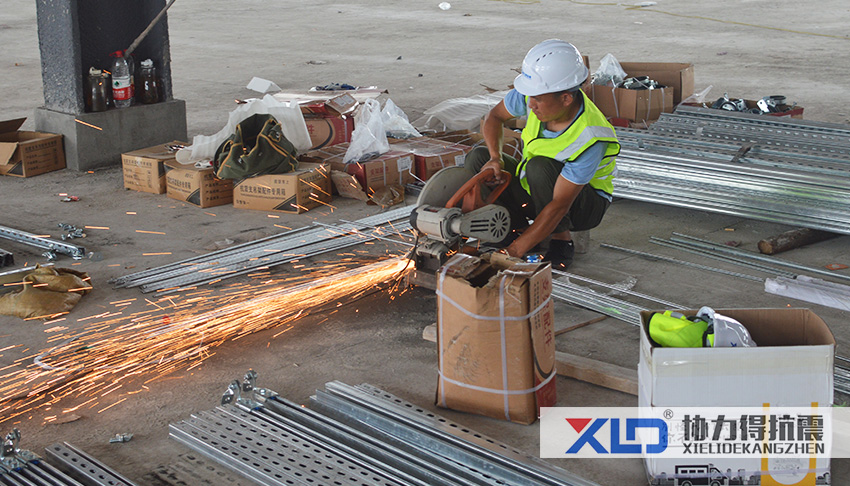

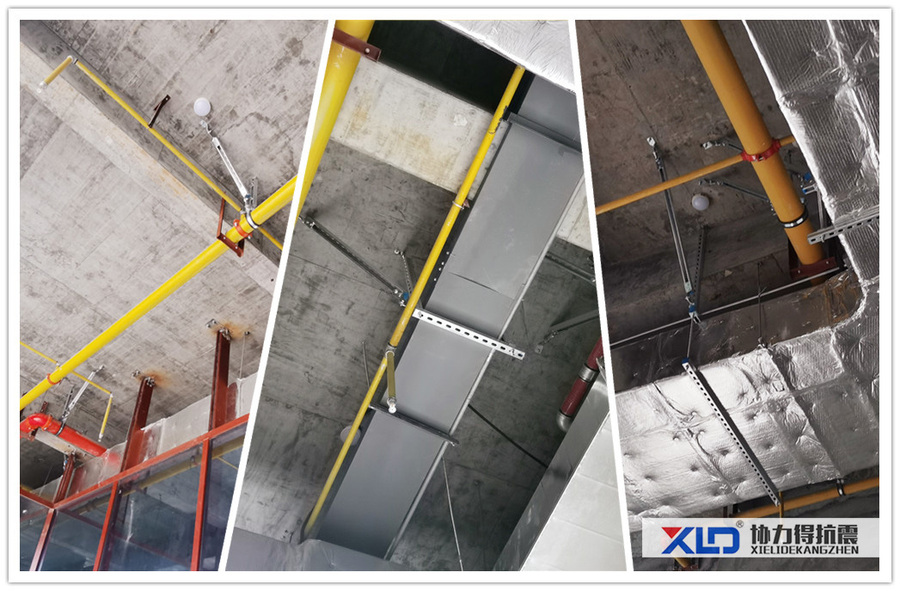

本工程為成品抗震支架，現場工人實操：成品支架就是在廠家生產好支架已經是完整的，由成品槽鋼、管束、配件三種系統按照設計樣式組合到一起的支撐結構，工廠批量生產；在施工現場無須焊接、打孔，部分情況（如C型鋼、調節桿）需要現場簡單切割。

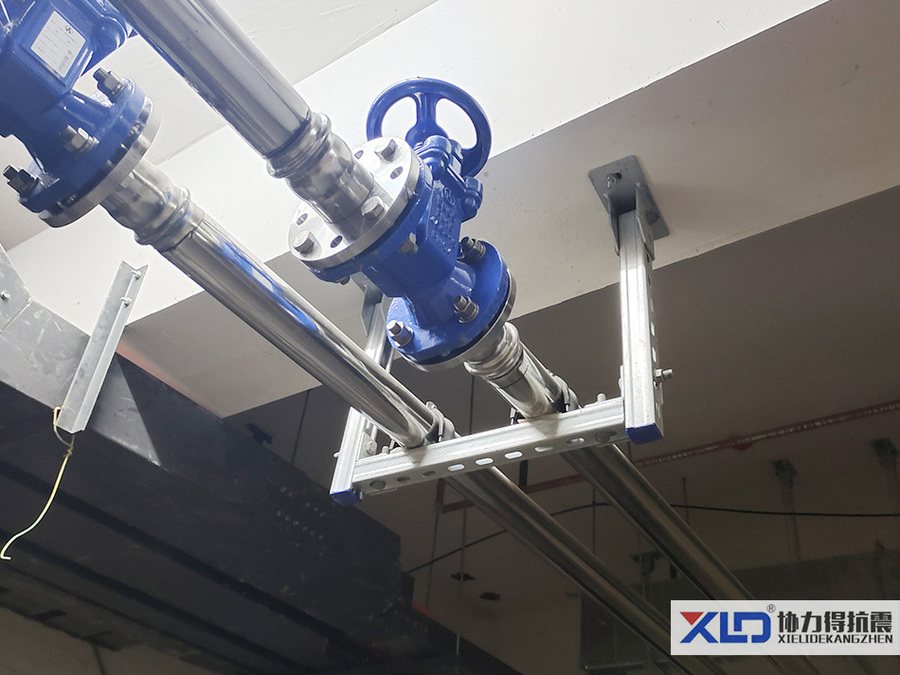

單管抗震支架安裝示意圖：DN65以上的給水、熱水、消防管道（含消火栓、氣體滅火、噴淋等）系統。當管道中安裝的附件質量大于25kg時，也應設置側向及縱向抗震支架。

（1）電氣-電纜橋架（側向抗震支撐）：

（2）電氣-電纜橋架（側-縱向抗震支撐）：

（3）消防-消防噴淋（側向抗震支撐）：

（4）消防-消防噴淋（側-縱向抗震支撐）：

（5）暖通-空調風管（側向抗震支撐）：

（6）暖通-空調風管（側-縱向抗震支撐）：

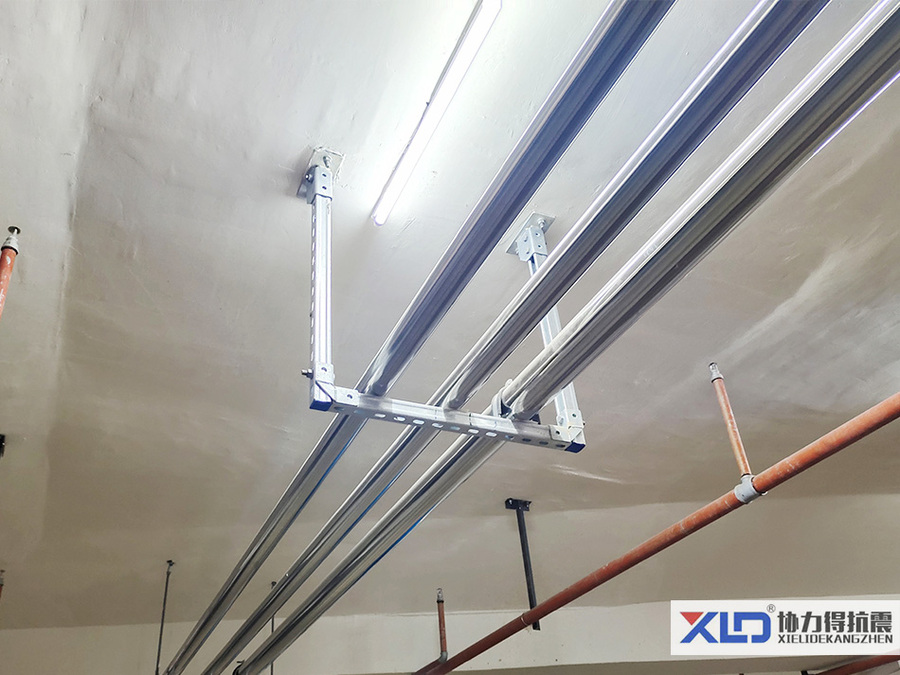

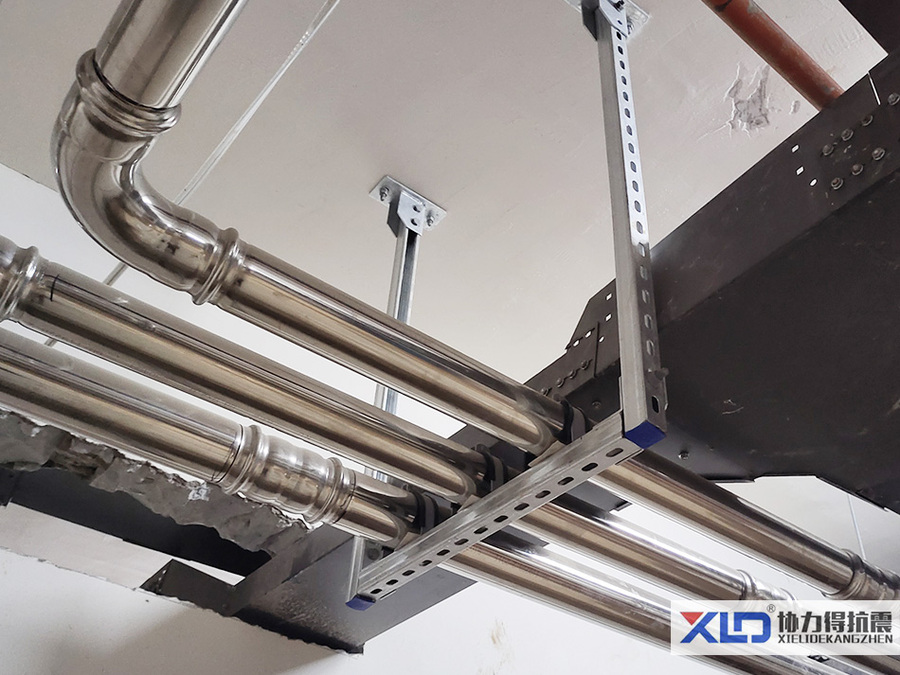

（7）給排水多管-自來水管（側向抗震支撐）：

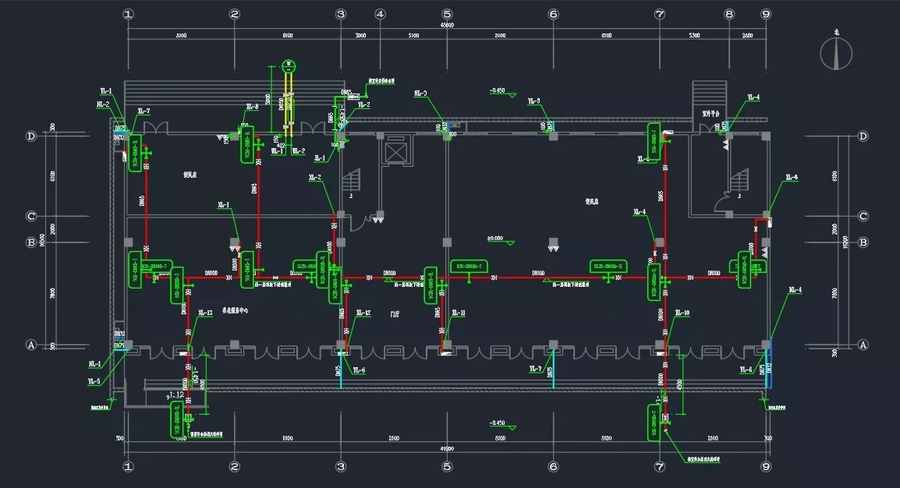

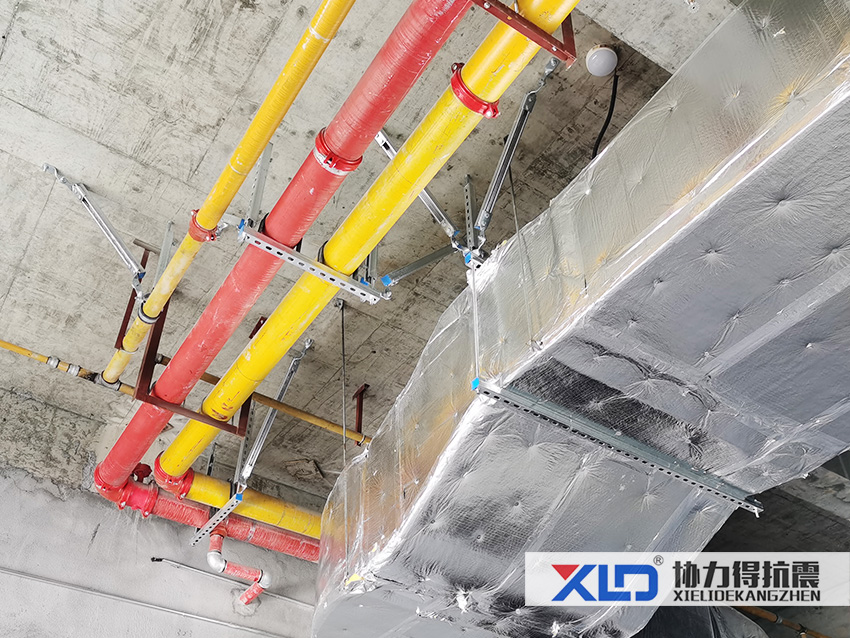

本工程地下車庫管道采用BIM綜合優化，合理的對管道凈高分析，采用整體綜合支架，安裝完成后，抗震支架再進場二次安裝。
