機電安裝行業BIM有什么作用，使用BIM技術能為項目節省多少錢？

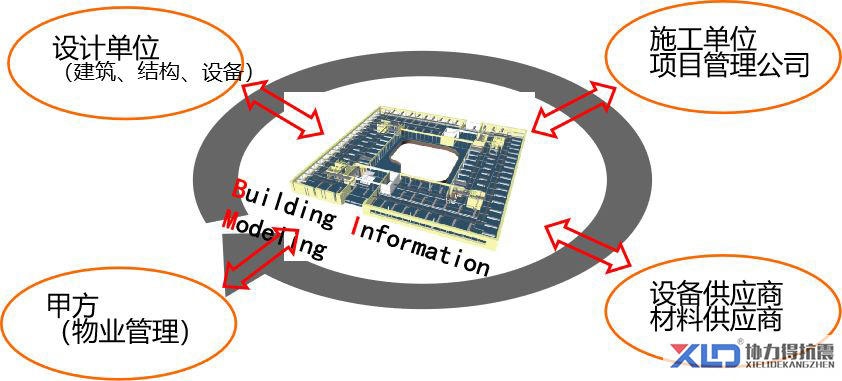

BIM是以建筑工程項目的各項相關信息數據作為模型的基礎，進行建筑模型的建立，通過數字信息仿真模擬建筑物所具有的真實信息。具有可視化、協調性、模擬性、優化性和可出圖性。（抗震支架廠家）

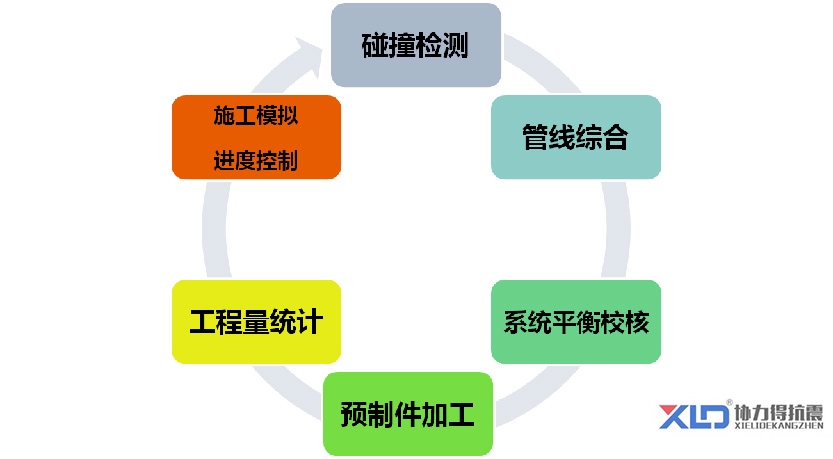

機電安裝行業BIM有什么應用

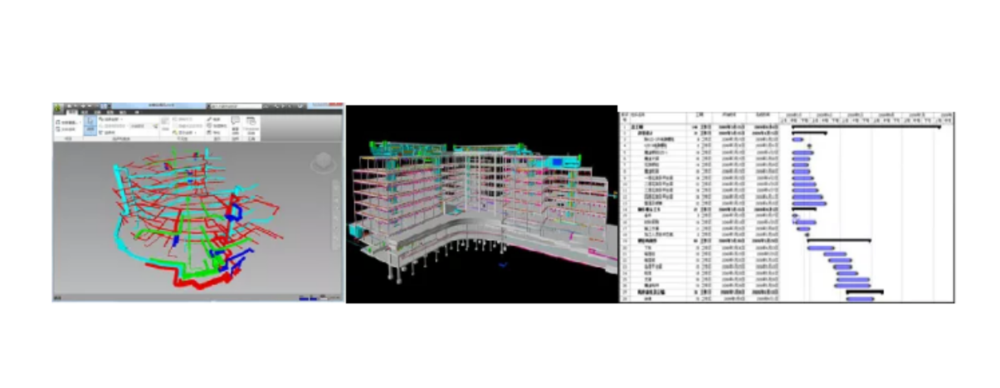

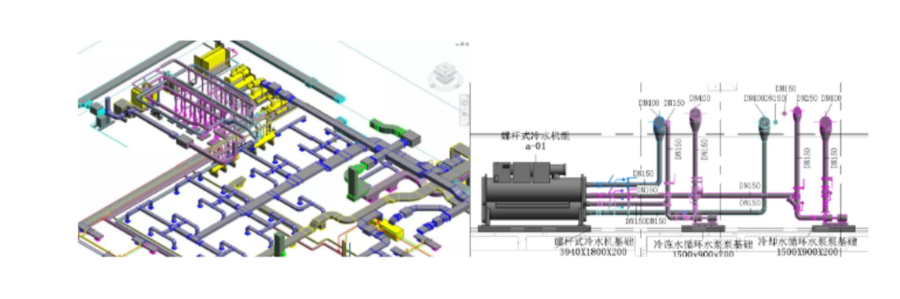

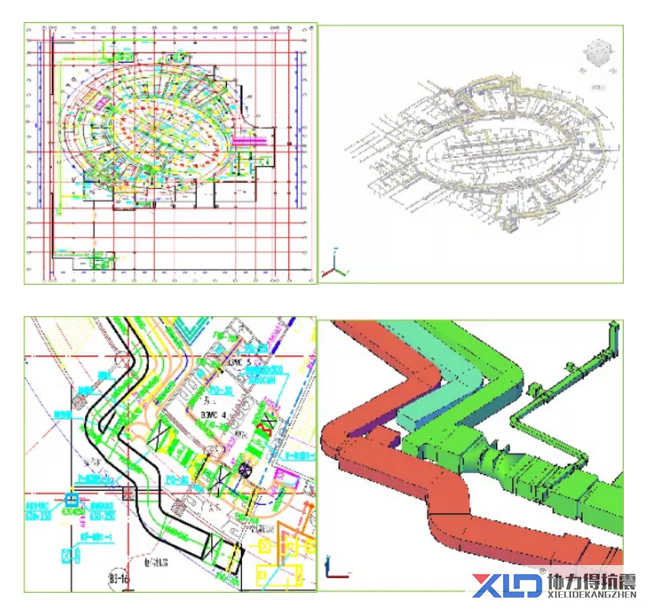

二維平面圖與三維模型圖

不同層次的應用，實際應用過程中，可以結合項目情況、業主要求、施工周期，安排不同層面應用內容。

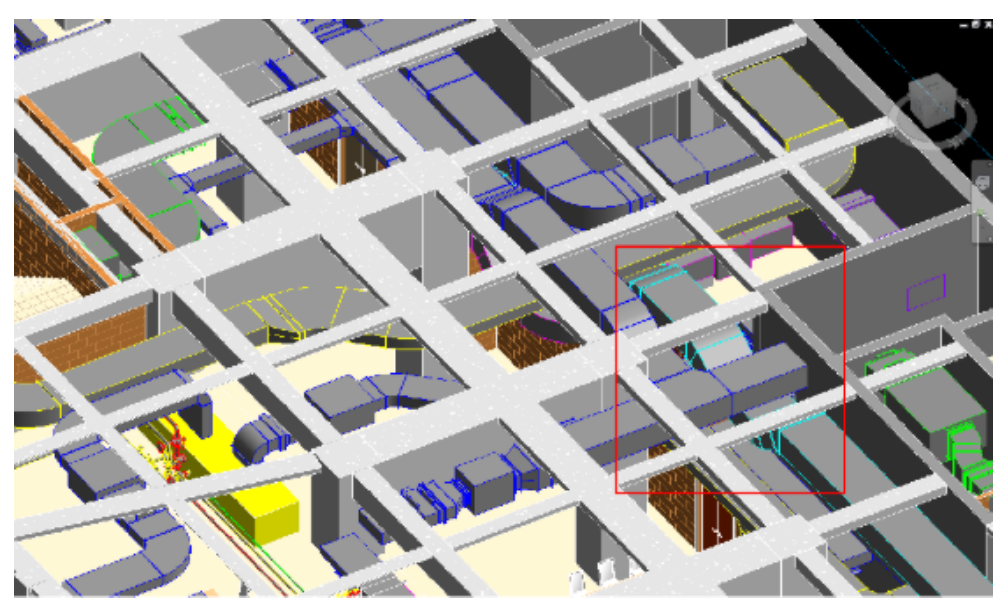

01. 碰撞檢測 （抗震支架廠家）

問題：二維圖紙不能全面反映個體、各專業、各系統之間碰撞的可能；同時由于二維設計離散行為的不可預見性，也將使設計人員疏漏掉一些管線碰撞的問題。

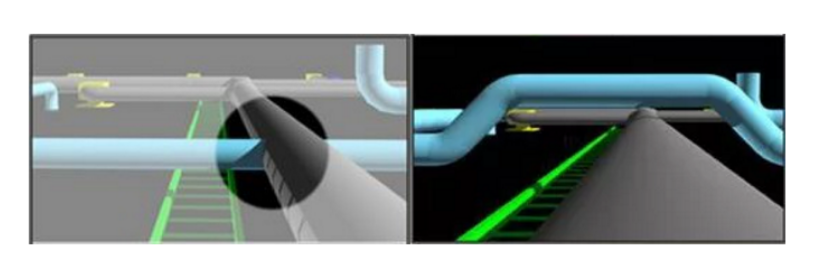

解決：利用BIM可視化功能進行管線碰撞檢測，在第一時間盡量減少現場的管線碰撞和返工現象，以最實際的方式體現降本增效，踐行低碳施工的理念?，F(xiàn)在出深化設計施工圖的時候，是在模型檢驗通過以后，才用模型導出來施工圖。

02. 管線綜合 （抗震支架廠家）

問題：如何實時地與土建、裝修專業進行配合，合理的利用安裝空間，一直是困擾行業的一個難點。

解決：采用于BIM專業軟件可在項目開始階段，進行機電專業的深化設計，在綜合過程中滿足各種國家規范要求，滿足系統使用要求，盡量避免多余管件，減小系統阻力，考慮預留足夠的檢修空間，考慮實際管件的采購及制作， 考慮支吊架的制作及安裝。

03. 預制加工 （抗震支架廠家）

BIM模型可以多次使用及反復修改，機電專業的各類配件模型描述準確，因此我們可以利用模型來做預制加工，提高工作效率，也方便日后業主的維修維護， 從而起到數據信息共享的作用。

有了BIM模型即可實現四維模擬。通過它不僅可以直觀地體現施工的界面、順序，從而使總承包與各專業施工之間的施工協調變得清晰明了；通過四維施工模擬與施工組織方案的結合，能夠使設備材料進場，勞動力配置，機械排版等各項工作的安排變得最為有效、經濟。設備吊裝方案及一些重要的施工步驟，現在都可以用四維模擬的方式很明確地向業主、審批方展示出來。

實際項目典型案例展示 （抗震支架廠家）

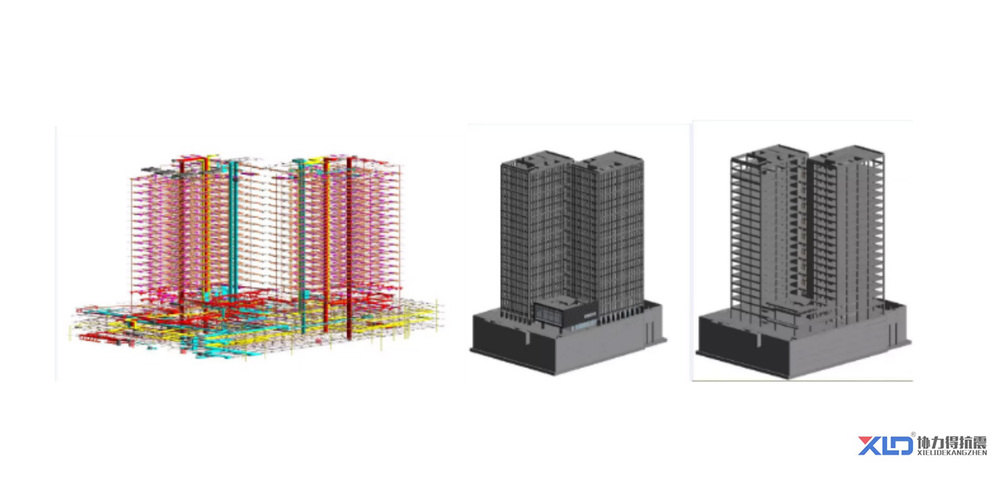

項目名稱：中國建筑科學研究院科研試驗樓

項目簡介：B4、B3、B2層為汽車庫（B4層戰時為人防物資庫及人員掩蔽所），B1層為設備機房，B1夾層為自行車庫及變配電用房，水泵房、中水機房等，地上分為南北兩棟塔樓，三層以上通過連廊鏈接，1F為展覽室、辦公區及消防控制室，2F-19F包括辦公區、會議室、及就餐區，20F為休息會議室及電梯等機電用房，制冷機房和空調熱水的熱力交換站位于B1層。

其中同樣包括了空調新風系統、空調送回風系統、空調通風系統、消防通風系統、空調水系統、生活給水系統、生活熱水系統、生活污水系統、變配電及應急電源系統、動力配電系統、照明系統、智能照明控制系統、綜合布線系統、廣播電視布線系統、BAS 樓與自控系統、風機盤管控制系統、擴聲系統、有線電視系統等多種系統。

前期：從最初拿到圖紙開始所做的項目前期的準備工作以及項目模板的定制做，明確短期的目標及長期的目標。檢查圖紙和設計院的溝通，以及去施工現場和現場施工人員的溝通了解。

中期：通過中心文件項目協同的工作方式實現建筑、結構及機電各個專業協作的，這樣可以實時的更新模型協調各個專業間的各種問題，及時的溝通，發現問題解決問題。包括管線的綜合，管線間的碰撞以及和建筑結構之間的碰撞，及生成碰撞檢測的報告。重點設備機房的布置，考慮空間的合理性及美觀可行性。還有項目中的材料統計，以及出項目中重點部位的平立剖面三位視圖，以及施工模擬。在這個過程中還是要經常和設計以及施工單位多多溝通交流。使我們的模型切合實際，為后期在管理中的應用奠定基礎。

后期：精裝修的設計布置，是模型更加細化，以及在后期運維管理中的應用……

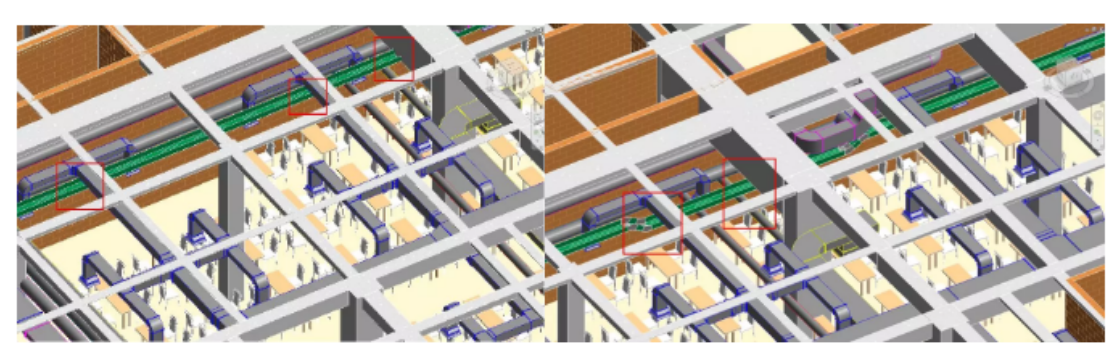

風管間的貫穿類碰撞以及通過管道翻彎解決

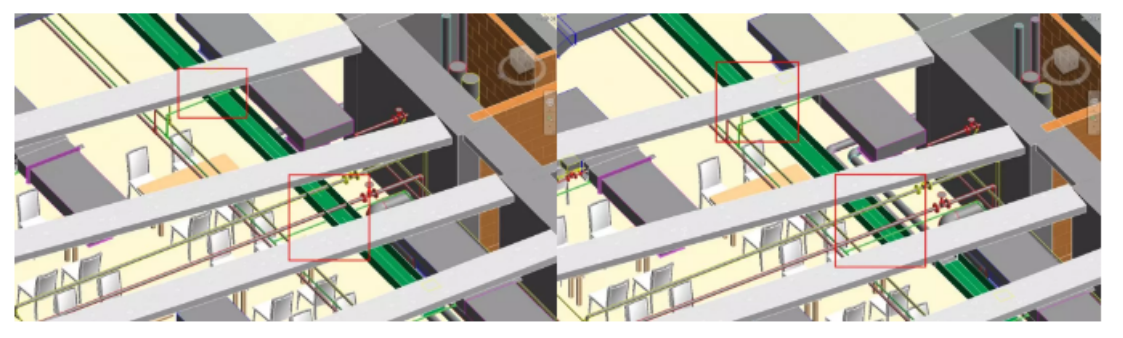

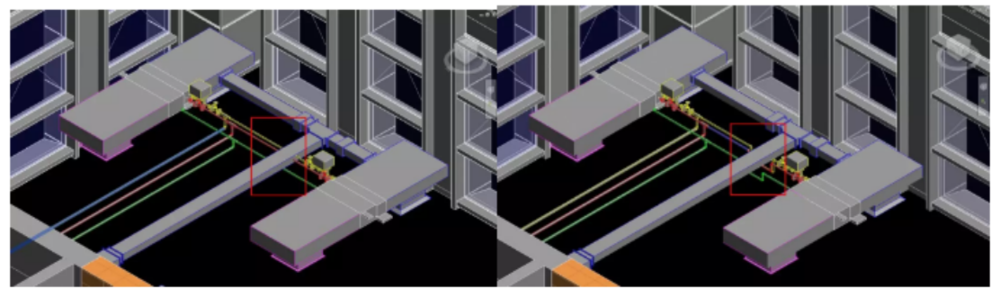

電纜橋架和風管 、梁的碰撞以及通過調整標高解決

橋架和水管之間碰撞以及調整后

風水管之間的碰撞以及調整后

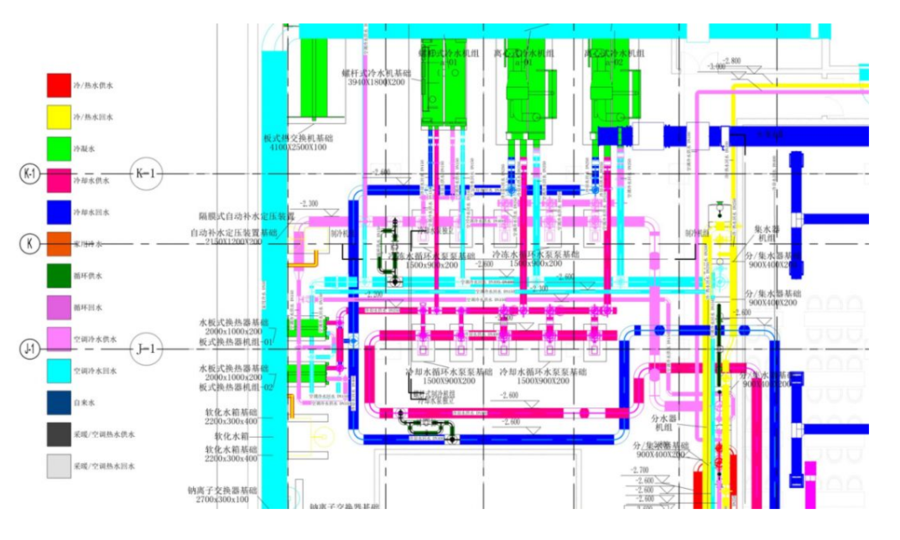

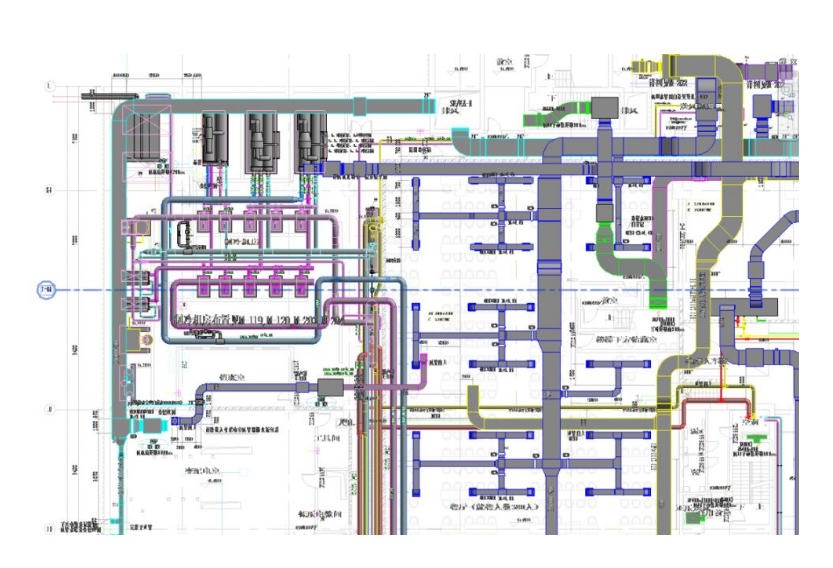

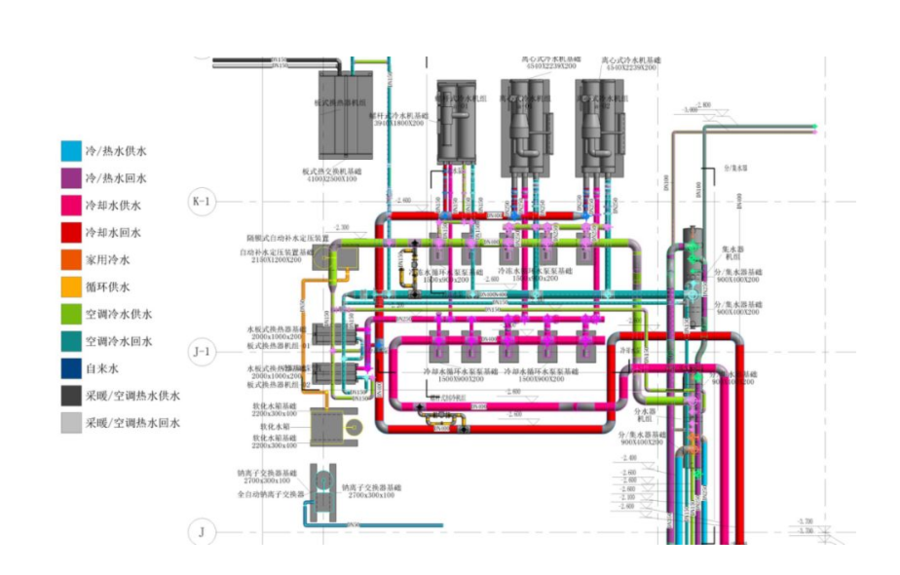

制冷機房平面圖

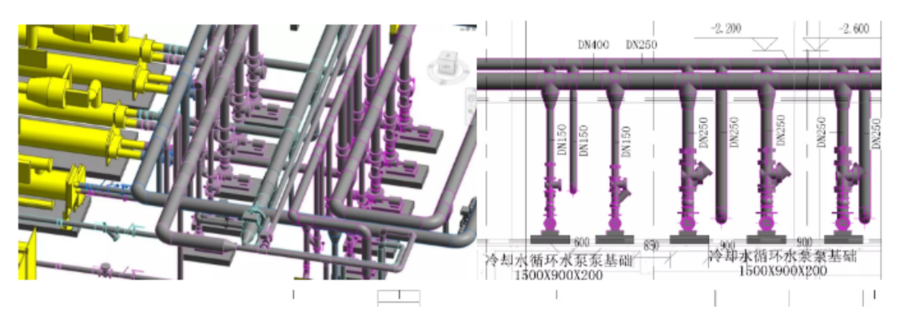

地下一層平面、三維、剖面視圖

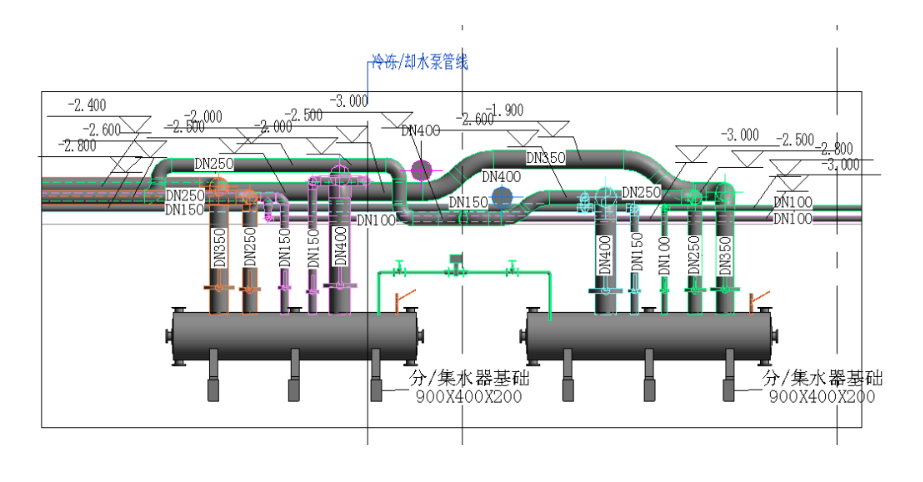

機房設備的三維、立面、剖面視圖

材料統計報告

中鐵實例運用

　1、BIM應用準備 （抗震支架廠家）

　　中鐵建設集團已有BIM應用指南和企業建模標準，在本項目實施前期，根據集團的相關規定，制定項目BIM應用計劃書、項目部各專業BIM建模標準、BIM信息交互標準等相關標準。

　　在BIM應用前期，進行BIM建模標準交底后，BIM中心創建了基于BIM技術的土建模型、機電模型、鋼筋模型、鋼結構模型以及場地等措施類模型。

　　2。BIM基礎應用 （抗震支架廠家）

　　（1）輔助圖紙審查

　　在建模過程中，通過BIM技術進行圖紙審查，BIM中心發現土建圖紙、機電圖紙中可能存在的各類問題，隨后按照問題性質和沖突級別分類，描述問題并提出優化建議，以書面的形式匯總形成問題報告，用于階段性項目圖紙會審，提前發現設計問題，在施工前期大大減少了可能存在的施工問題。

　　（2）可視化交底

　　本項目鋼結構構件總類多，通過三維模型輔助技術交底，通過掃描二維碼進行查看，可使交底內容精確至單個構件部位，直觀地體現施工細節，實現交底內容的無損傳遞，減少了人為誤差風險，大幅提高施工效率。

　　（3）輔助現場平面策劃

　　由于本項目施工可用場地小，材料堆放、臨時設施、車輛進出管理等布置方面較為困難。BIM中心應用BIM模型進行場地平面策劃，并利用三維漫游動畫進行樣板工地策劃。本項目為省級觀摩項目，預先在BIM軟件中將觀摩各類素材、路線規劃等進行虛擬布置，有助于管理層對觀摩方案的科學決策，避免不必要的浪費。

　　（4）施工方案模擬

　　核心筒外鋼結構工程是本項目的一大難點，鋼結構工程能否順序施工，可能會對工程整體進度造成影響。BIM中心對鋼結構模型進行深化設計，并利用模型進行了吊裝方案的多次模擬，直觀分析不同方案的優劣處，選擇最優吊裝方案，實現最大限度的規避風險。

▼ 施工方案模擬

　　（5）機電的深化設計

　　通過對基于BIM技術的機電模型進行深化設計，包括深化機電施工圖紙、對建筑的重要部位和公共區域進行凈高空間分析等，通過三維剖面、模型演示的手段與業主和設計進行溝通，有效提高了施工圖紙深化設計效率和溝通效率，實現了最大限度優化管線排布、層高的優化及施工預留孔洞的留置。

　　3、綜合應用效益 （抗震支架廠家）

　　該項目直接節約造價成本約389萬，節約工期約81天，并受到眾多媒體的重點關注及企業觀摩。
