高大空間鋼結構建筑機電管線抗震支架施工技術淺析發表時間：2021-09-19 11:24作者：協力得抗震支架 01、工程概況 某工程主體結構大量采用高大空間鋼結構，其中主要高大空間區域包括容納5500人的北側大型會議廳(建筑面積6378m2)和容納3000人的南側大型宴會廳(建筑面積4040m2)，其中會議廳主桁架跨度63m，高7m，南區宴會廳主桁架跨度54m，高6m。桁架底部凈空為14m，施工高度20m。樓板下部為250mm×600mm工字鋼梁，工字鋼梁間距為3m。會議廳、宴會廳均設置中央空調系統、防排煙系統、消防噴淋系統、電氣系統等，在桁架區域需安裝向上及向下的2層噴淋管道、防排煙風管、空調風管、橋架等機電管線，施工高度為14～20m。為保證鋼結構強度，高大空間管道支架不允許直接與鋼結構焊接生根。為防止破壞屋面結構及防水層，管道支架不允許在屋頂混凝土樓板打膨脹螺栓進行生根。因此，高大空間區域管道施工難度非常大。
02、鋼結構抗震支架深化設計

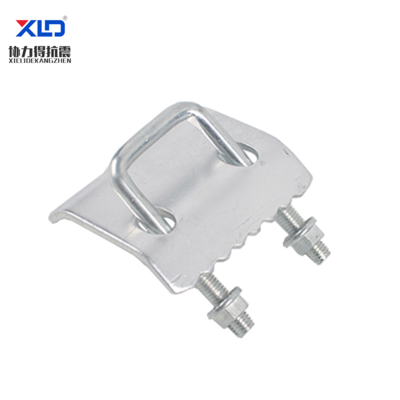

2.1鋼梁夾 2.1.1基本構造 本工程選用鋼梁夾作為機電與鋼結構生根的連接載體，鋼梁夾通過螺母鎖緊后形成垂直承載力和側向摩擦力，進而形成有效固定。
2.1.2與結構生根的節點 通過鋼梁夾、C型鋼、輕型槽鋼底座、螺栓等配件，將C型鋼固定在結構上。 03、鋼結構抗震支架安裝施工

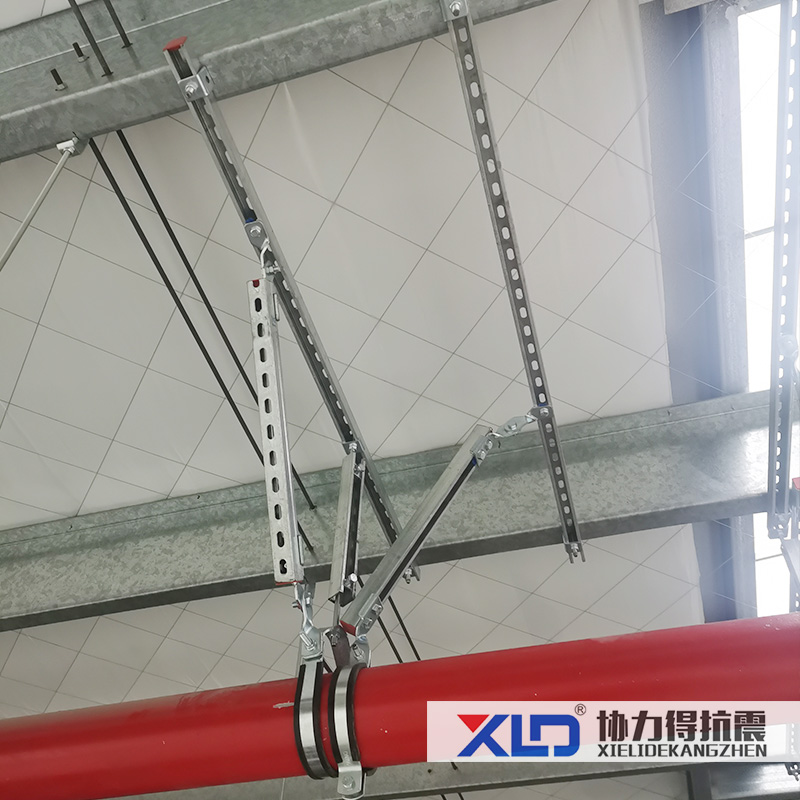

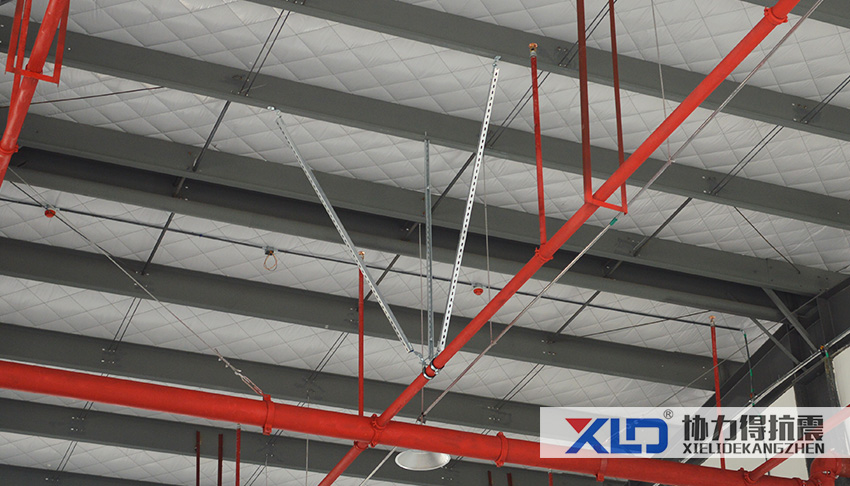

2.2抗震支架 2.2.1抗震支架組成組成 抗震支架主要由C型鋼、絲桿、鋼梁夾、塑翼螺母、槽鋼底座、連接件、外六角螺栓、法蘭螺栓、槽鋼端蓋、P形管夾、U形管夾、O形管夾、限位器、V形加勁件、U形槽鋼扣板、方鋼卡、全牙螺桿等配件構成。
2.2.2單管道支架間距及支架選型 根據GB50242—2002《建筑給水排水及采暖工程施工質量驗收規范》、GB50981-2014《建筑機電工程抗震設計規范》、GB50303—2015《建筑電氣工程施工質量驗收規范》、GB50243—2016《通風與空調工程施工質量驗收規范》、T/CECS151—2019《溝槽式連接管道工程技術規程》，確定防排煙、空調風管、消防水管、電氣橋架等支架間距。依據GB/T17116.1—2018《管道支吊架第1部分:技術規范》、GB/T17116.2—2018《管道支吊架第2部分:管道連接部件》、GB/T17116.3—2018《管道支吊架第3部分:中間連接件和建筑結構連接件》等確定各系統機電管線支架形式。

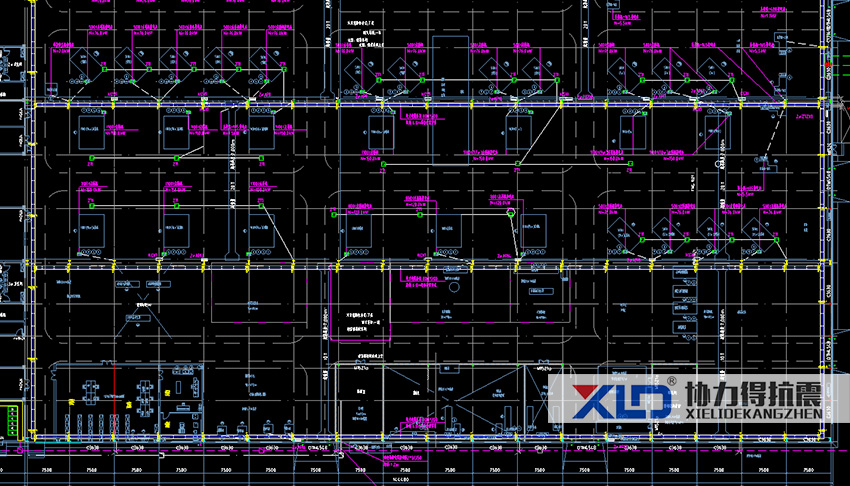

3.1鋼結構抗震支架組裝工序抗震支架組裝工序如下: 閱讀產品技術交底書，了解產品及注意事項 參加產品安裝技術交底，熟悉產品應用及安裝 施工準備，確保工具、設備就位 閱讀抗震支架設計圖紙， 熟悉支架布局及結構 按照單片支架詳圖，準備所需支架材料 在地面組裝整片支架 根據支架布局圖，在生根點處連接整片支架 根據管道排布及支架布局，安裝管束及管道 管道安裝結束，檢查所有支架。
1)按照支架設計詳圖取用相應支架材料，并依圖組裝單片支架。 2)支架組裝時先進行整形、定位，再擰緊鎖扣螺栓，槽鋼鎖扣與槽鋼連接作為抗震支架系統的最根本緊固元件，安裝鎖扣時，務必確保鎖扣旋轉90°且完全到位，鎖扣兩排齒牙與槽鋼卷邊齒牙完全咬合。 3)通過槽鋼鎖扣M12和六角螺栓M12/25相連，支架各連接件的螺栓擰緊扭矩為40N·m，防止松動。安裝時注意槽鋼與槽鋼底座開口方向，按照正確方向安裝。在地面安裝整片支架后，再連接整片支架與生根點。 4)支架組裝完畢后，應先擦拭干凈支架，在所有暴露的槽鋼端面安裝塑膠槽鋼端蓋，并根據設計圖紙對所有支架進行編號。5)支架組裝完畢后，應由專人對所有鎖緊螺栓進行扭矩檢測，確保槽鋼鎖扣全部安裝到位，且所有緊固件按照設計文件要求達到40N·m的扭矩力值。

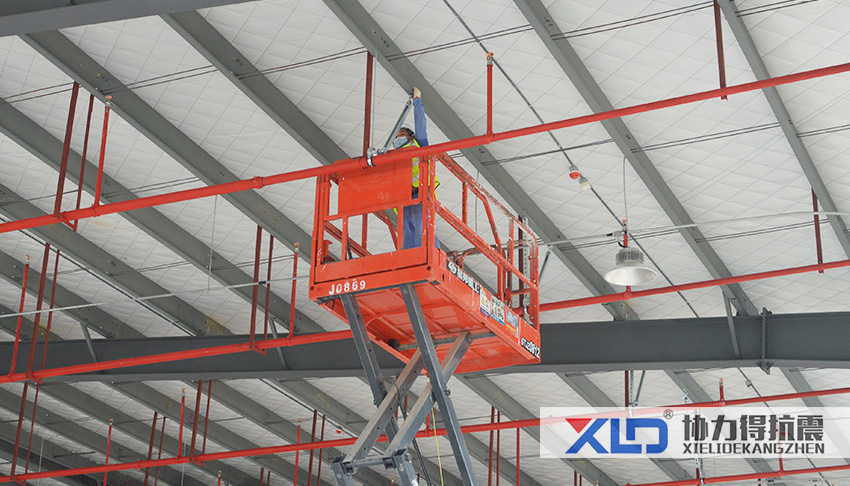

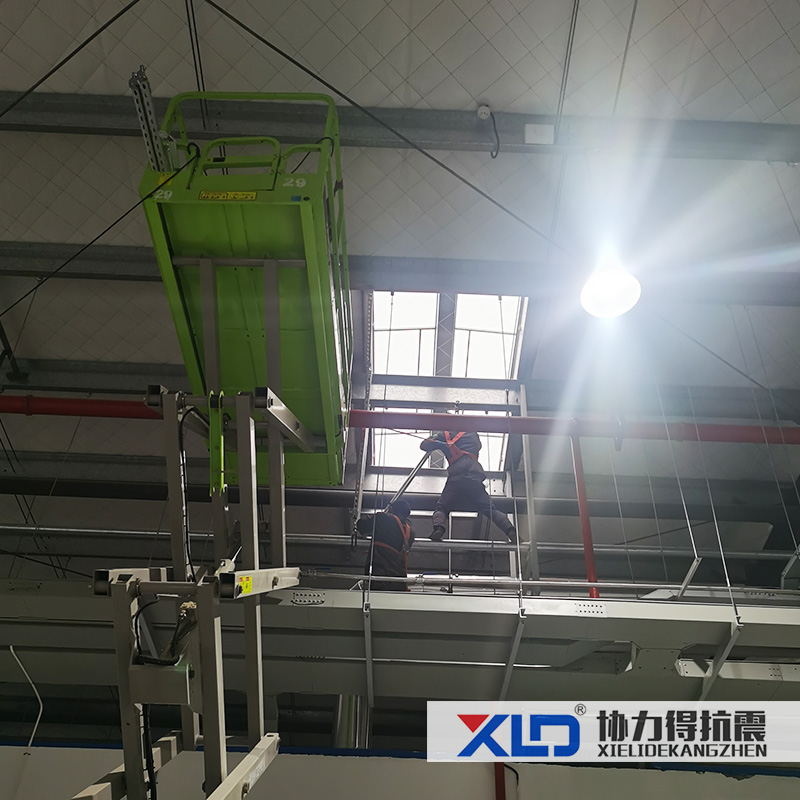

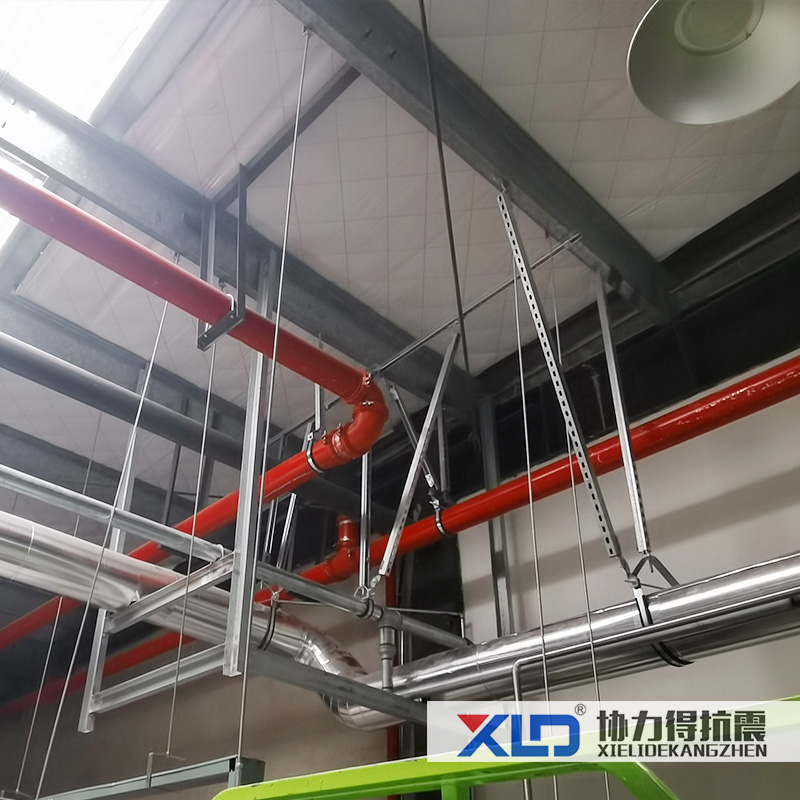

1)在鋼結構基礎上，用鋼梁夾固定支架的生根時，鋼梁夾鎖緊螺栓的扭矩必須達到40N·m。 2)支架間距應按設計圖紙要求設置。 3)支架安裝應保持垂直、整齊牢固，無歪斜現象。 4)吊架需按施工圖安裝根部，吊桿應無彎曲變形，螺紋完整且與螺栓管束配合良好。 5)支架組裝時應先整形、定位，再擰緊鎖扣螺栓。 1)液壓升降車JCPT1823ＲT高空作業車重8t，工作時最大作業高度為18m，平臺尺寸為3.98m×1.83m，延伸后可達6.57m×1.83m。 2)曲臂車GenieZ-60/34曲臂車承載質量227kg，工作時最大作業高度為20.39m，平臺尺寸為0.91m×2.44m，平臺可旋轉180°，爬坡能力為25%。虹吸雨水管、橋架、噴淋短支管等輕質材料可用曲臂車進行垂直運輸。較重的材料如風管、噴淋水主管，先將機電管線固定在升降車上，提升至所需高度，再在管線兩端分別用曲臂車將工人及輕質工具提升至作業位置，將管線就位于支架上，并進行連接緊固作業。

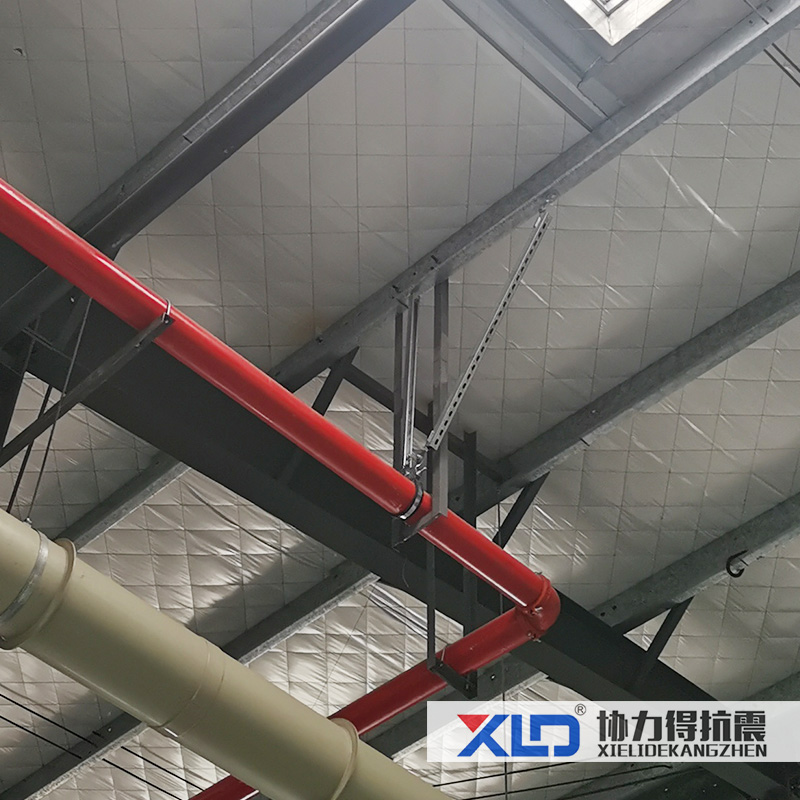

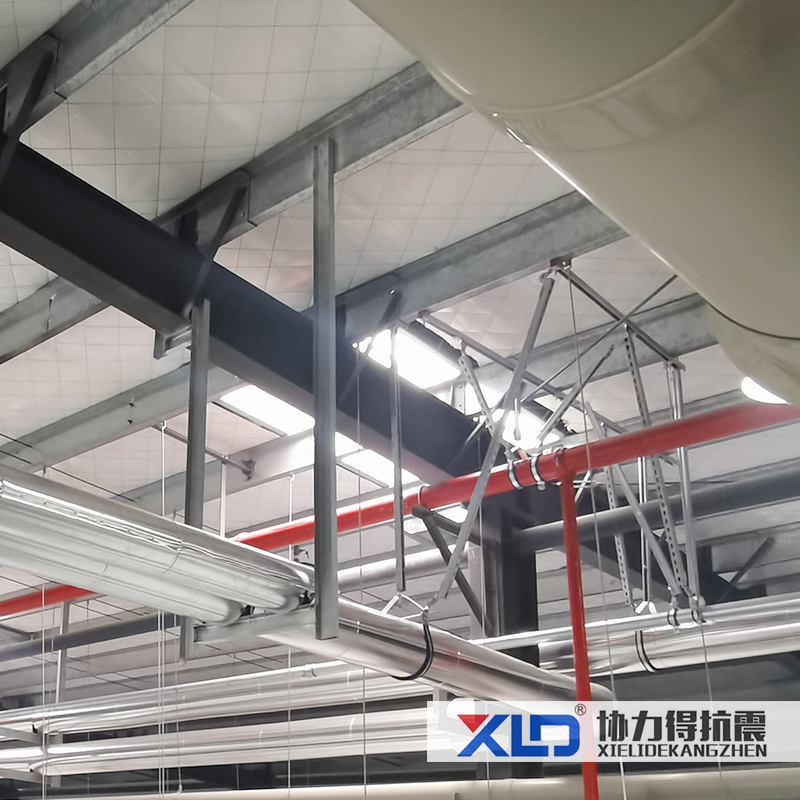

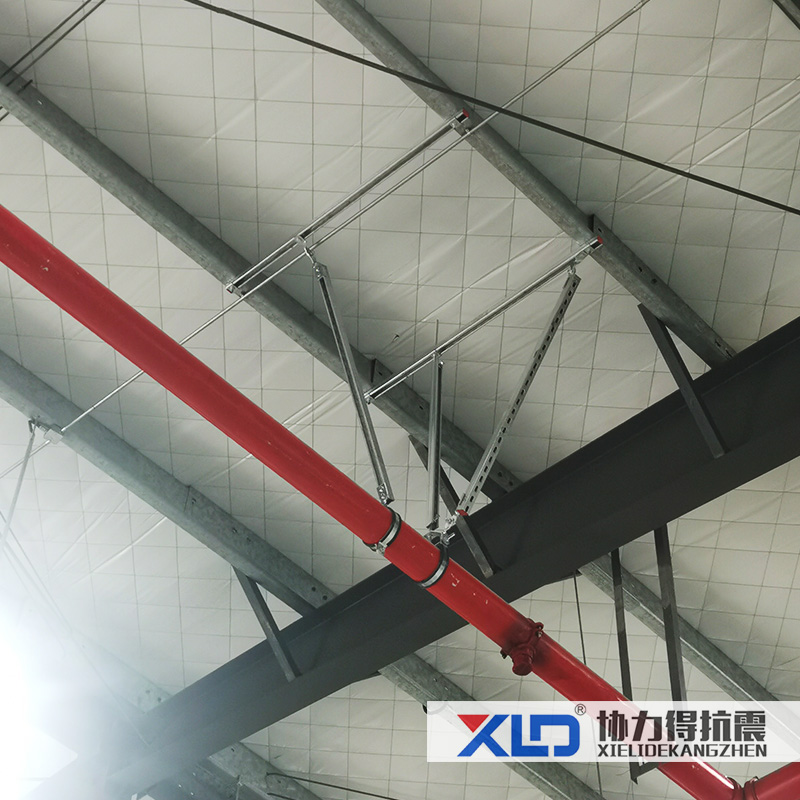

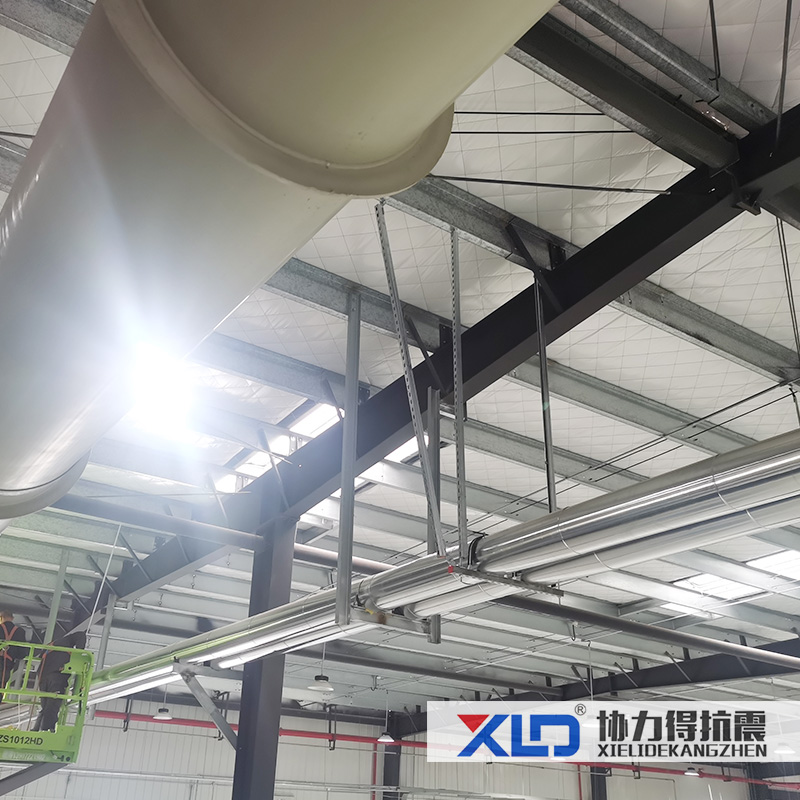

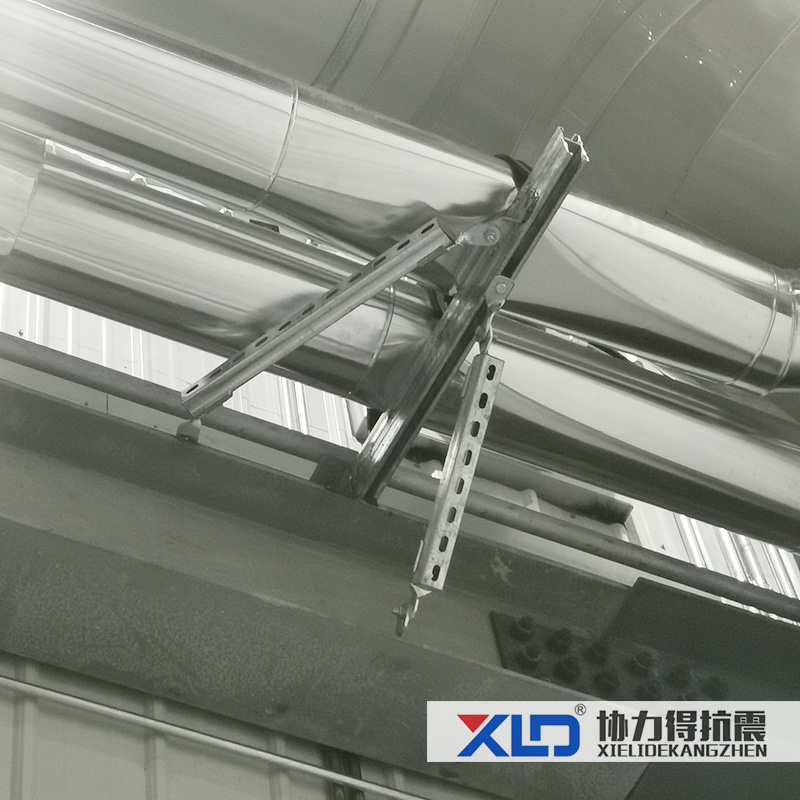

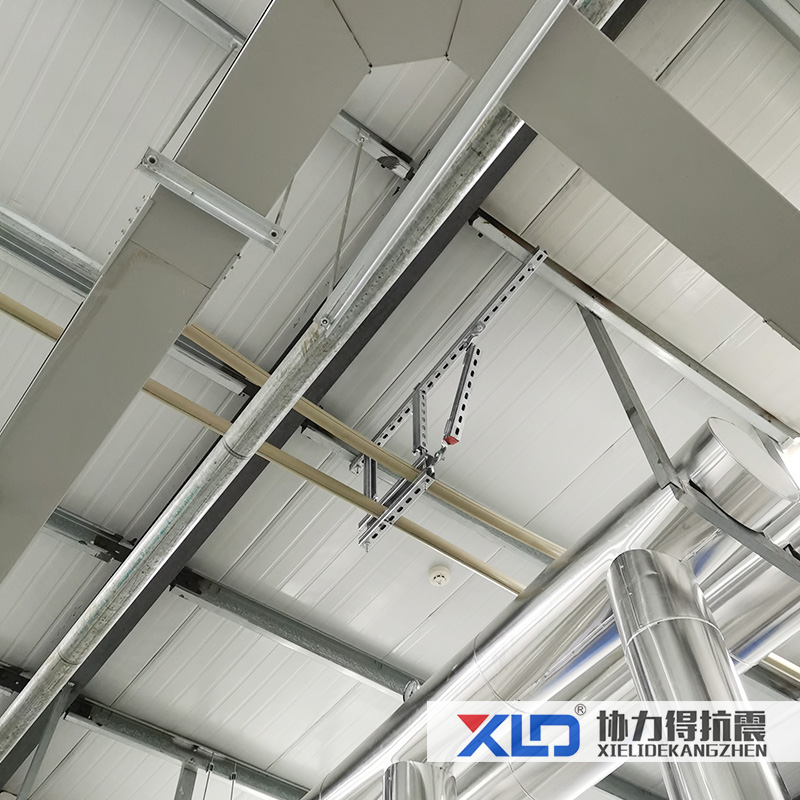

靠近樓板處的應固定于頂部樓板工字鋼次梁上，靠近鋼結構桁架的可就近固定在桁架上。鋼結構上的固定支架采用成品抱梁卡及抗震支架體系，支架體系需進行受力計算，不得采用焊接、開孔等方式。為保證系統安全性，原則上不應采用聯合支架，各機電管線應分別設置吊架。施工時根據管線排布及鋼梁走向合理布置鋼梁夾位置，確保管道支架不與各層機電管線及需要與吊點追位的下支管發生碰撞。施工過程中應嚴格控制抗震支架質量，必要時可將支架連接件、螺栓緊固件等配件送樣檢測。同時請抗震支架廠家進行專項安全、技術交底，確保各配件滿足管道安裝要求。

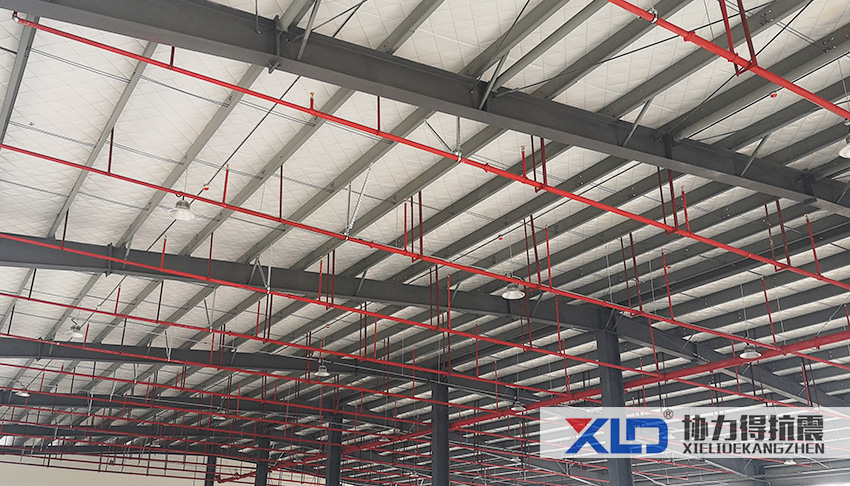

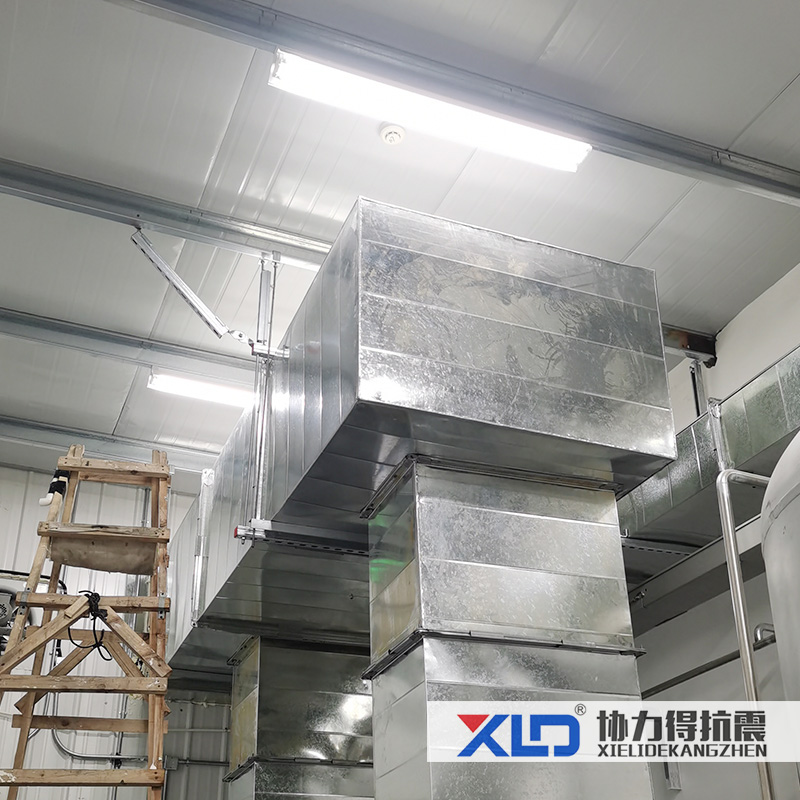

04、鋼結構抗震支架應用效果 采用鋼梁夾生根的抗震支架進行高大空間鋼結構建筑機電管線安裝，成品鋼梁夾與工字鋼的連接牢固安全，可不焊接、不鉆孔、不損傷鋼結構。槽鋼、零部件實現模塊化、標準化生產，安裝速度是傳統做法的1.5～2倍，可大大提高生產效率，降低人工費?？拐鹬Ъ芟到y(tǒng)安裝方便、維修便捷，可縮短工期，減少維修時間?？拐鹬Ъ転闊徨冧\鋼件，表面光潔，現場無須焊接，切割槽鋼和螺桿即可拼裝，外觀整齊，對環境污染小。
05、鋼結構抗震支架總結 相比傳統型鋼支架做法，本施工技術完美規避鋼結構損傷及屋面漏水風險，施工現場整潔統一，大大提高生產效率，節約施工工期，同時有效防止環境污染，方便后期維護，對高大空間鋼結構建筑機電管線施工具有很好的借鑒意義。
