自動噴水滅火系統管道支吊架質量控制要點

發表時間：2021-09-08 08:25作者：協力得抗震支架

本文根據《自動噴水滅火系統施工及驗收規范》GB50261-2017有關內容整理。

1、支吊架外觀質量

管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等，應符合設計要求和國家現行有關標準的規定。

2、鍍鋅鋼管、涂覆鋼管道支吊架間距

（1）絲扣連接及法蘭連接管道

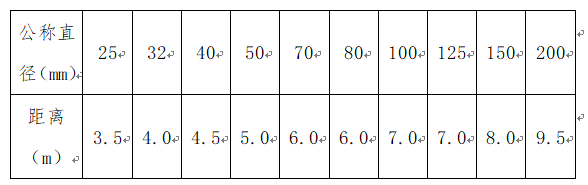

支架或吊架之間的最大間距見表1。

表1 管道支架或吊架之間最大距離

（2）溝槽連接管道

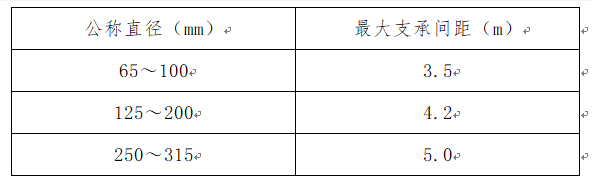

1）管道最大支承間距見表2。

表2 溝槽連接管道最大支承間距

2）橫管的任何兩個接頭之間應有支承（怎樣理解支承？）。

3）不得支承在接頭上（是支承還是支撐？）。

3、支管吊架

配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

4、豎向管道支架

豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m～1.8m。

5、防晃支架

當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。

6、支吊架與噴頭的距離

1）管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果。

2）管道支架、吊架與噴頭之間的距離不宜小于300mm。

3）與末端噴頭之間的距離不宜大于750mm。

7、應注意的問題

1）《自動噴水滅火系統施工及驗收規范》GB50261-2017中沒有明確規定噴灑管道末端安裝防晃支架，但根據規范5.1.15條第1款“管道應固定牢固”的要求，噴灑管道末端支吊架應為“固定支架”，也就是防晃支架。

2）末端固定支架應由角鋼制作，可采用斜支撐三角支架，也可采用倒梯形支架。

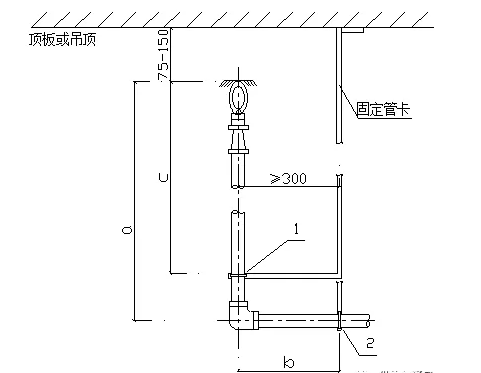

3）為保證噴頭距頂板或吊頂在規定的尺寸，末端水平管道需安裝立節短管，固定支架安裝建議參考示意圖1。

750≥ b≥300, 750≥C≥300 。

當a＞750mm時，固定點設在“1”處；當a＜750mm時，固定點設在“2”處，且b=300mm。
