管廊支架的排線布置和防御能力介紹

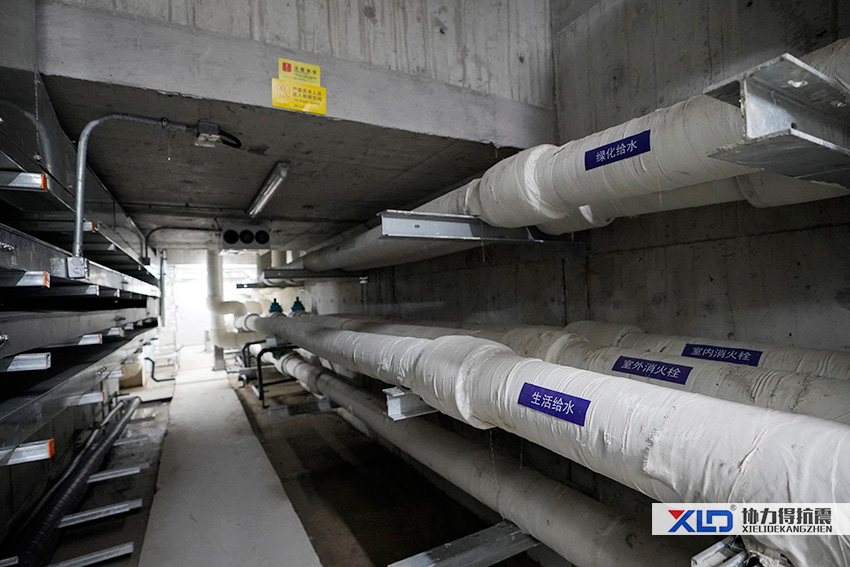

管廊支架上的排線布置

1.大直徑總液壓管道應設置在靠近管架立柱的地方，或設置在管架立柱的上方，以便使管架立柱承受小的彎矩。小管徑的輕質管道.宜放置于管架中心。

2.一般設備的平面布置，均按工藝次序，在管廊兩側布置。因此，連接到管廊左側的管道，連接到管廊左側的管道，連接到右側的管道。公共工程管道在管廊的中間宜布置。

3.對于雙層管道，一般情況下，氣體管道、熱管道應布置在上層，液態管道、冷態管道、液化氣、化學藥品和其他具有腐蝕介質的管道和非金屬管道應布置在底層。公共工程用管道中的蒸汽、壓縮空氣、氣體和其它過程用氣均可設在上層，其余管道可設在上層或下層。

4.在支管根部設有切斷閥的蒸汽、熱載體油等公用工程管道，其位置應便于設置閥門操作平臺。對單邊布置設備的管廊，管道宜靠近有設備的一側布置。

5.低溫冷凍管道、 LPG管道及其它應避免受熱的管道不宜布置在熱管道之上，也不宜緊貼不保溫的熱管道。

6.個別大直徑管道進入管廊改變標高有困難時，可平轉進入。這時，管道應該放置在走廊邊緣。

7.管廊內通常集中有較多閥門，用于進出裝置。操作平臺宜設在管路上方。對雙層管道來說，在設備接觸面上應盡可能將雙層合并為單層，以便布置平臺。在管廊方向必要的地方還應設置運行維護通道。

8.集中布置的閥門應錯位布置，以確保緊湊的管道布置。

9.支管上由總管引出的閥門應盡可能靠近總管布置，并安裝在水平管道上。

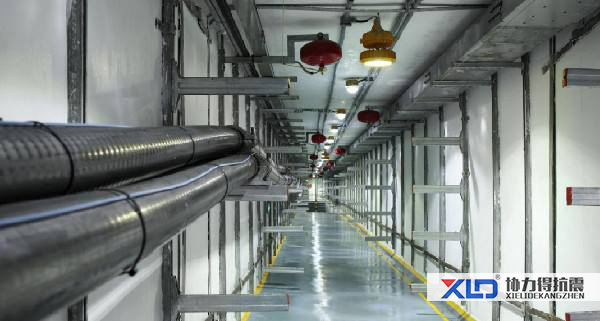

10.在管廊兩側立柱的外側，通常有一組調節裝置、伴熱蒸汽分配站、冷凝集水站和一些小設備，如采樣冷卻器、過濾器。

11.在管廊橫梁附近設置排水管道。當熱脹冷縮的時候，應當使排放管包括絕緣層不會與梁發生碰撞。

12.對于保溫管道，應設置管道托架。對奧氏體不銹鋼裸管，在支點處宜采用與管道材料相同的圓弧墊板，焊接在管道底部。

13.在布置管道的時候。應與儀表專業人員協商，為儀表槽架留出位置。設備內電纜槽架架空敷設時，還應與電氣專業協商，為電纜槽架預留位置
