據國家標準化管理委員會發布的2019年第13號中國國家標準公告，《裝配式支吊架通用技術要求》標準號為GB/T38053-2019，將自2020年9月1日起實施。

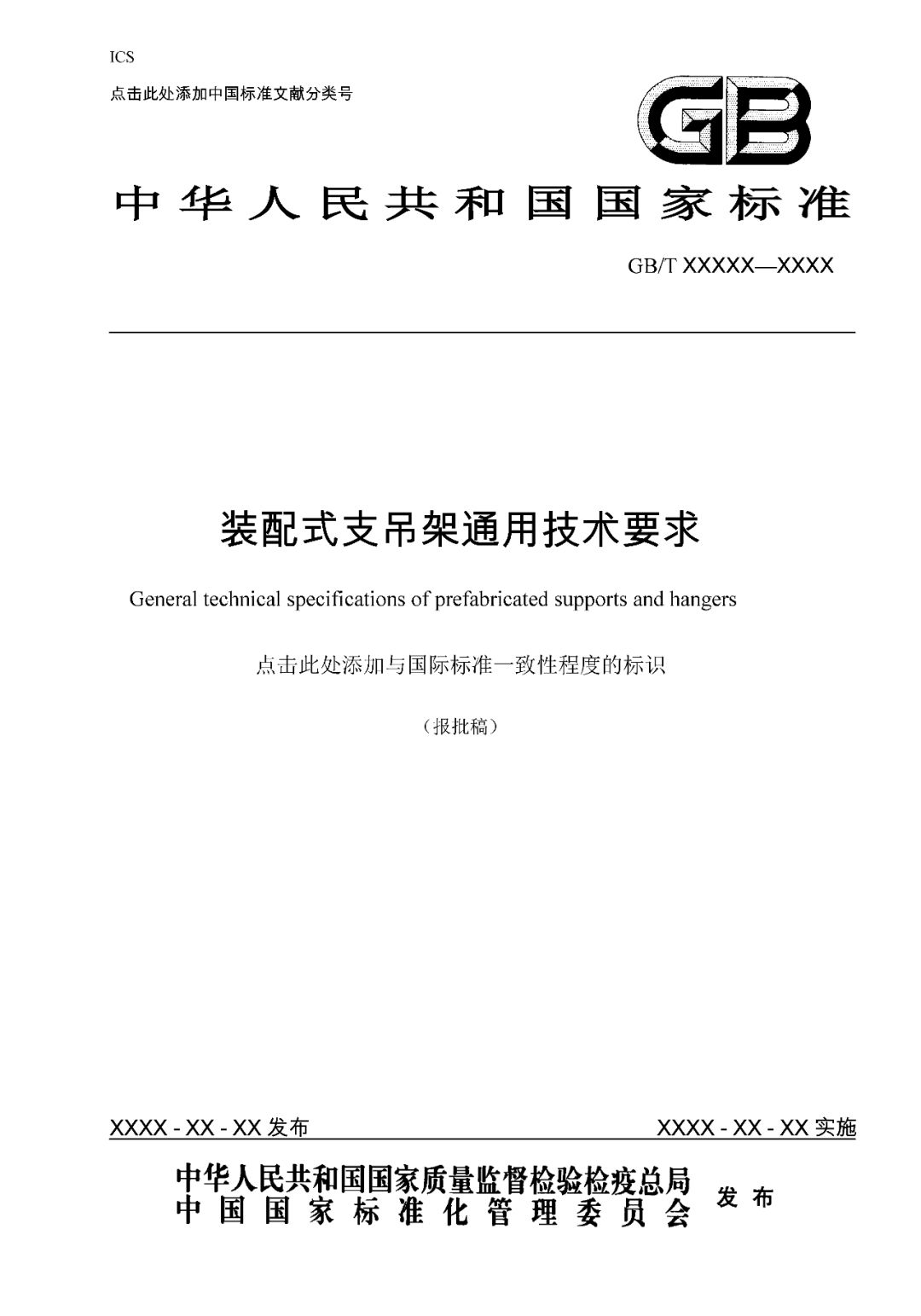

《裝配式支吊架通用技術要求》報批稿封面

主要編制歷程

2016年9月20日，國家標準委發布《國家標準委關于下達2016年第二批國家標準制修訂計劃的通知》（國標委綜合[2016]60號），《裝配式支吊架通用技術要求》（國家標準計劃編號：20161358-T-333）獲得立項；

2018年1月30日，住建部發布《住房城鄉建設部標準定額司關于征求產品國家標準<裝配式支吊架通用技術要求（征求意見稿）>意見的函》（建標產征[2018]8號），標準進行征求意見階段；

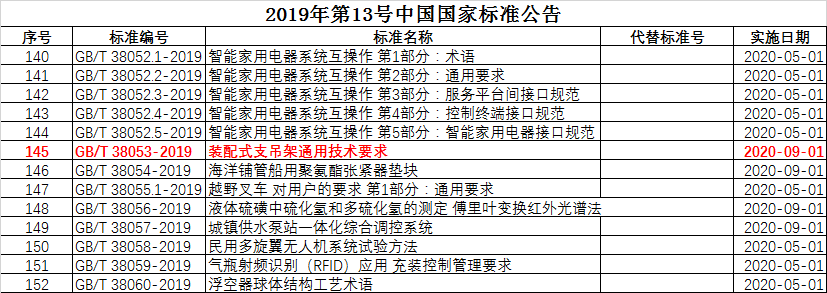

2019年10月18日，國家標準委發布2019年第13號中國國家標準公告，國家標準《裝配式支吊架通用技術要求》標準號為GB/T38053-2019，將自2020年9月1日起實施。

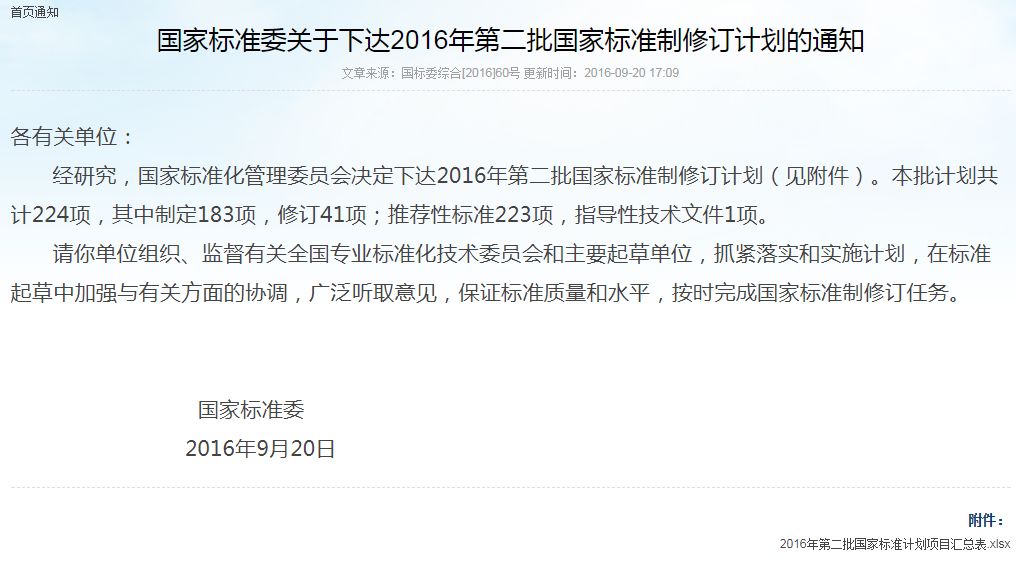

國家標準委關于下達2016年第二批國家標準制修訂計劃的通知

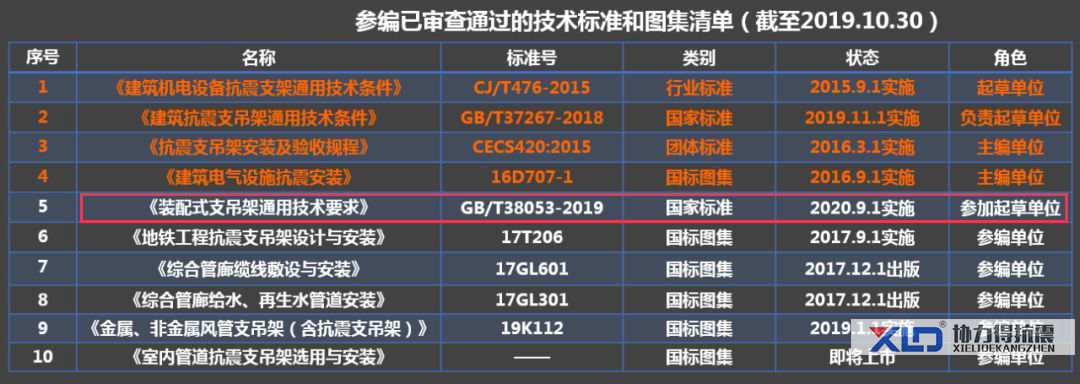

《裝配式支吊架通用技術要求》實施日期

裝配式支吊架相關規范標準解讀-結構設計

裝配式支吊架可以被認為是“無需焊接的輕型鋼結構”：既有鋼結構的高度度、輕重量、高可靠度、抗震性能好的諸多特點，又有無需焊接的裝配式建筑所具有的高精度、可替換、靈活可控的優勢。

裝配式支吊架的主要功能之一，就是把機電設備及附屬管線所承受的荷載傳遞到建筑結構構件上，也兼有控制位移、隔振減震的功效。在完成了支吊架初步選型布置后，支吊架設計非常重要的環節就是支吊架的結構設計：根據支吊架所受荷載的類型、大小，可相應進行支吊架的結構驗算和設計，以保證支吊架結構系統的承載能力和正常使用。

荷載作用

根據各專業相關設計規范以及設備、管線的實際情況和技術參數，裝配式支吊架系統可能承受的荷載會包括但不限于如下類型：

■　荷載——例如管線自身的重力作用；

■　可變荷載——例如室內支吊架的施工荷載，室外支吊架還可能會承受的雪雨風荷載等；

■　管線作用——例如管線熱脹冷縮導致的支座摩擦力、沉降縫兩側的不均勻沉降、防震縫兩側的相對位移以及振動等；

■　地震作用等。

設計使用年限及極限狀態

裝配式支吊架的桿件（如槽鋼、方鋼等）、桿件連接件（如直角連接件、抗震連接件等）、管部件（如管卡）、以及與結構主體連接的錨固件（如錨栓、預埋槽等）和鋼結構連接件（如梁夾、抱箍等）承受上述荷載作用時，在極限狀態下可能失效。

根據現行規范《GB 50068 建筑結構可靠度設計統一標準》，我國的結構設計的目的是 “設計符合技術先進、經濟合理、安全適用、確保質量的要求”，在規定的設計使用年限中不發生極限狀態失效。

現階段沒有正式的支吊架設計規范，在不同的項目中，支吊架不發生極限狀態失效的時間段也可能由于項目種類及自身的設計需求不同。以一般的民用建筑為例，裝配式支吊架的設計使用年限可以考慮設備管線的設計使用年限，同時《GB 50068》中規定的“易更換的結構構件”的設計使用年限為25年，考慮到裝配式支吊架為非結構構件，則一般民用建筑中的裝配式支吊架設計使用年限多為25年或更短。

結構設計中，極限狀態失效的種類如下
A　承載能力極限狀失效：例如構件或連接的強度破壞、脆性斷裂，結構或構件喪失穩定性，幾何不變體系變?yōu)闄C(jī)動體系、或不適于繼續承載的過度變形等;B　正常使用極限狀態失效：例如影響結構構件、非結構構件正常使用或外觀的變形、振動，影響正常使用或耐久性能的局部損壞等；

以可靠度規范《GB 50068-2018》為原則，支吊架結構應采用以概率理論為基礎的極限狀態設計法，以可靠指標度量結構構件的可靠度，采用分項系數的設計表達式進行設計。具體的荷載分項系數應以建筑結構可靠度設計統一標準為基礎，綜合各建筑、構筑物的荷載規范、以及機電暖通專業的設計規范。在需要進行抗震設計時，還應考慮《GB 50981 建筑機電工程抗震設計規范》；具體的材料、構件、及連接的安全系數，應基于現行《GB 50017 鋼結構設計規范》和《GB/T 50018冷彎薄壁型鋼技術規程》，以及產品規范，綜合廠家產品特性，同樣以概率理論為基礎衡量裝配式支吊架零件及組件的可靠度得出相應安全系數。

結構分析

從現在市面上常見的裝配式支吊架構件來看，大部分構件為冷彎薄壁型鋼構件，從安全及設計便捷角度考慮，采用一階或二階彈性分析方法是比較合理的。而支吊架的型式相對而言較為復雜，慧魚會采用桿系模型對支吊架結構進行有限元分析，以便得到各單元比較準確的受力；同時，由于連接件的受力表現形式比較復雜，傳力性質不一定是完全的剛接或鉸接，慧魚的支吊架結構分析多考慮桿件連接節點為鉸接，以確保安全。這也符合我國現行《GB 50017 鋼結構設計規范》和《GB/T 50018冷彎薄壁型鋼技術規程》的分析方法。

桿件及連接件設計

對于支吊架結構的桿件：比如說單管式支吊架的吊桿、門式支吊架的橫梁和立柱、或者抗震支吊架的斜撐等，應根據桿件鋼材材質及桿件截面特性，參考我國現行中受彎、受壓、受拉以及復合受力如拉彎、壓彎的桿件設計方法，進行強度和穩定性設計。

然而，支吊架桿件與桿件、管部件與管線、管部件與桿件的連接形式有別于傳統鋼結構構件連接的方式，因此，在上述兩本鋼結構規范中并無依據。

實踐是檢驗真理的標準，慧魚的連接節點承載力和剛度由基于概率分布理論的試驗及數據處理方式確認，這種思路也與我國可靠度標準一致。

在上文所提到的現有兩本產品標準《GB/T 38053-2019裝配式支吊架通用技術要求》《GB/T 37267-2018建筑抗震支吊架通用技術條件》中給出了部分連接或系統的承載力的測試和取值方法，例如：對于角連接件位于門式支吊架槽鋼上部和下部的情況，其承載力性能應通過如下圖所示的試驗進行測試。　

而角連接件位于槽鋼上部及下部承載力的設計值，是分別通過相應的實驗結果，進行基于概率理論的分析來的標準值，再除以規范規定的安全系數得出。

支吊架與結構主體連接的設計分為兩大類：混凝土結構的連接和鋼結構的連接。對于和混凝土結構的連接，現在用的連接方式是錨栓連接，可參考《JGJ 145-2013 混凝土結構后錨固技術規程》；對于鋼結構的連接件承載力，也應參考相應連接件實際的連接形式和試驗數據處理結果。

小　 結

支吊架的結構設計，應該綜合考慮管線及設備對支吊架產生的荷載作用，對支吊架進行結構分析，再依據相關設計規范及產品規范對桿件和連接件進行承載能力極限狀態及正常使用極限狀態的驗算。如果發生極限狀態失效，則采用承載力更高，或剛度更大的構件替換，來避免在支吊架的設計使用年限內發生極限狀態失效。以這種方式來進行支吊架系統的結構設計，是符合結構設計經濟合理、安全適用、確保質量的要求的。

什么是非成品支架？

非成品支架即我們平常所說的支吊架傳統做法，也是一直以來行業的普遍做法，目前建筑工程中仍然在大量沿用這種做法。非成品，即生產出來的支架不是完整的，即可使用的產品。

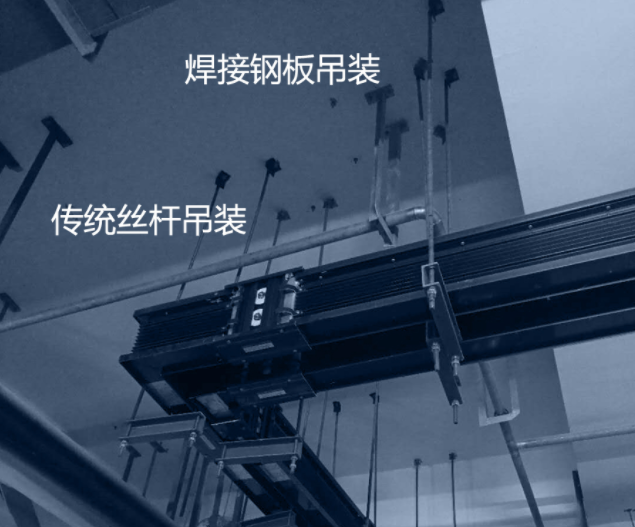

如上圖所示，由于只是對鋼材的粗加工，傳統做法需要在工地現場對鋼材進行二次加工：剪斷、焊接、沖孔，最后才能安裝。由于非模塊化設計，支吊架不可調節，剪斷焊接等工序會造成安裝時的誤差，我們時常會看見傳統支吊架的絲桿是彎曲的，有些甚至彎曲程度極大，這將造成安全隱患。其次，現場焊接支吊架的要求是非常嚴格的，大部分工地是達不到要求的，這也影響到了支吊架的受力強度。再者，非成品支架需要耗費大量的人力物力和施工時間，造成了工程效率低下。

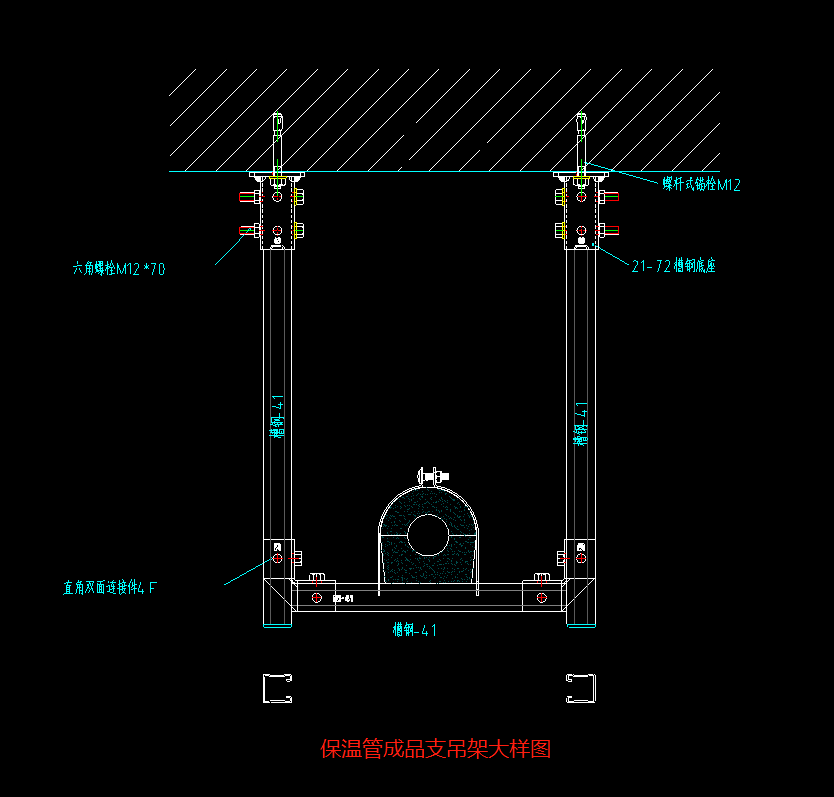

什么是成品支架？

顧名思義，成品支架即生產出來的支架已經是完整的產品，在施工現場無需焊接或打孔即可直接安裝使用，部分情況下需要簡單的切割。成品支架的產品已經完成沖孔，并且都是模數化設計，在現場可靈活調節，用塑翼螺母可實現微調。不管是從施工效率上還是外觀效果上，成品支架都有毋庸置疑的優勢。

國外的成品支架市場已經比較成熟，他們將成品支架（中國普遍的定義）稱為“Modular Support”，直譯為裝配式支撐或模數化支架。國外的裝配式支架不光是在建筑領域有這廣泛的運用，因其安裝方便靈活，在航運、石油、化工等領域均已成熟運用。綜上所述可知，成品支架與裝配式支架是一樣的概念，協力得認為裝配式支架是更好的一種詮釋。

抗震支架，承重支架，管廊支架與成品支架是什么關系？

上文已經解釋過，成品支架是完整即可安裝的支架產品，所以不管是抗震支架，承重支架還是管廊支架，消防支架，只要滿足“完整即可安裝的支架產品”這個條件，他們就都屬于“成品支架”。從廣義上說，抗震、承重、管廊等支架都有非成品的傳統做法，尤其是承重支架和管廊支架，二者大部分還是以傳統做法在施工；而抗震支架目前絕大部分都是以成品的方式在做，即成品到工地即可安裝，可以與傳統的支吊架適配。這就是為什么很多從業人員會把抗震支架和成品支架混淆的原因。

在裝配式建筑的框架內，我們通常討論的抗震、承重、管廊等支架就是屬于成品支架的范疇，即裝配式支架。協力得提出的“裝配式建筑機電支架系統”和“DOZ裝配式系列產品”就包含了抗震支架，承重支架，管廊支架等成品支架，此外還有裝配式母線槽，我們會在另外的文章中對這個概念做詳細介紹。

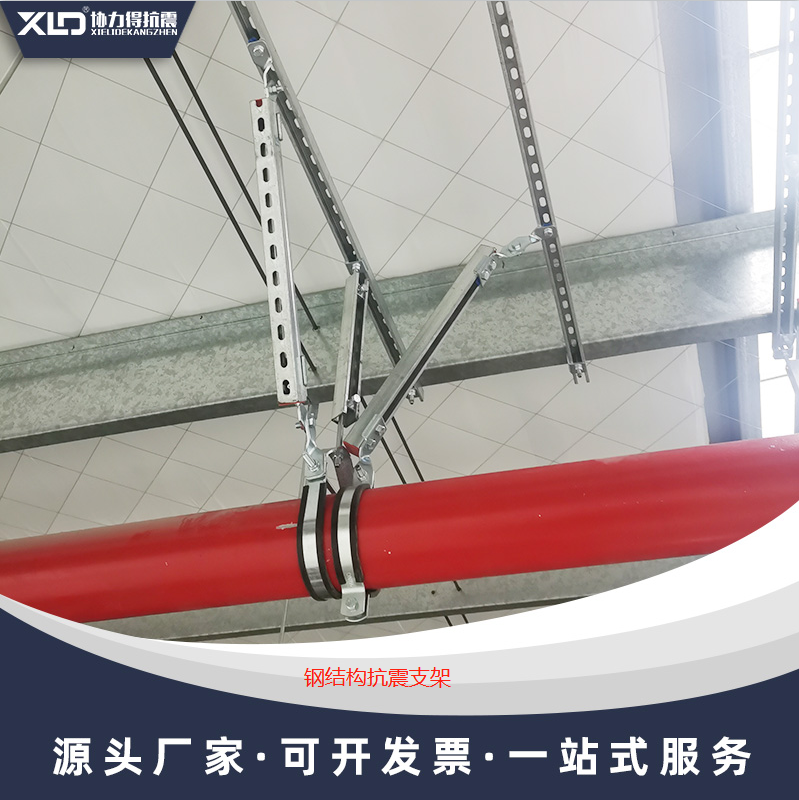

抗震支架和承重支架的區別

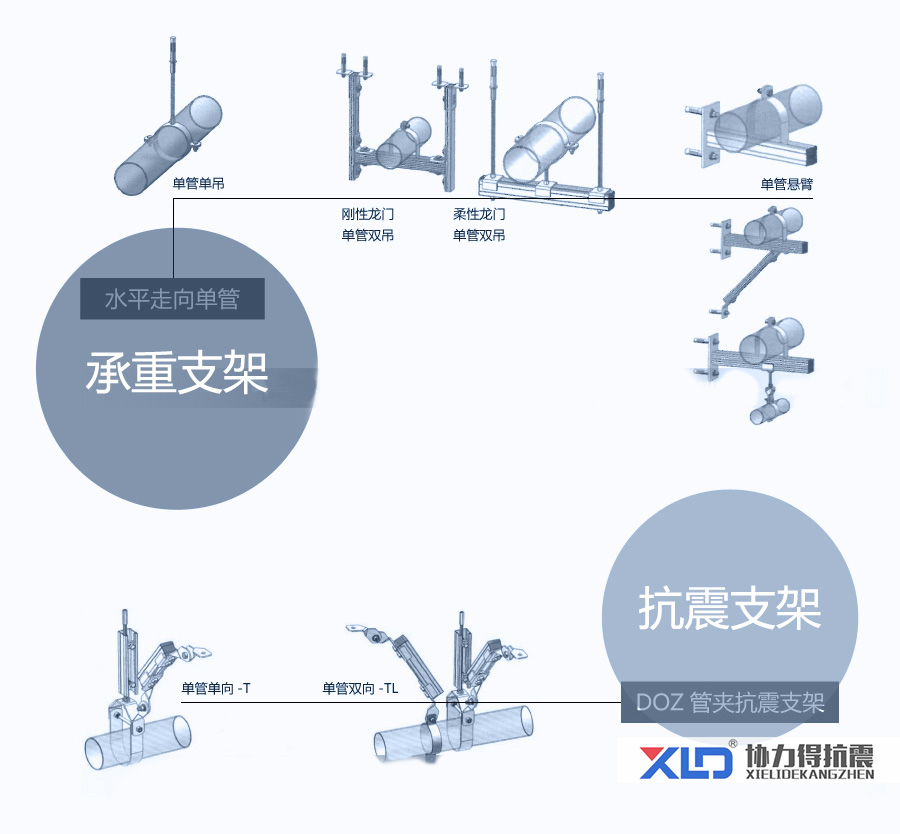

小編接觸的很多客戶會把二者混為一談，所以導致最終他們不知道自己真正想要的是哪種產品。有的客戶也會認為承重支架就是抗震支架，這種理解也是不對的，雖然整套的抗震支架的確有承重的功能。下面這張圖可以比較直觀地看出二者的區別：

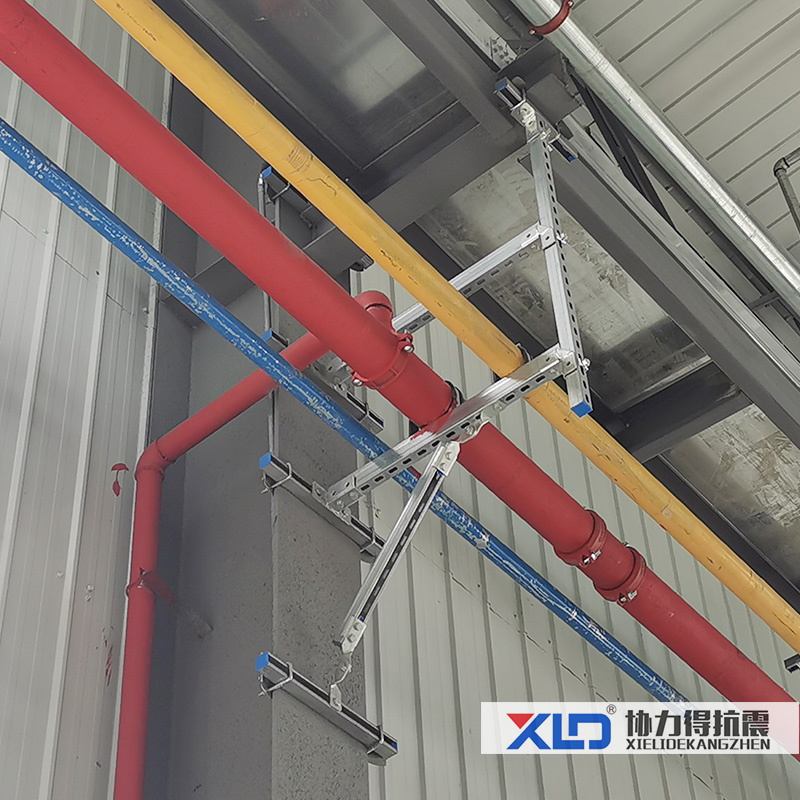

從表面上看，抗震支架就是比承重支架多處了側向（T）或側縱向（T+L）的斜撐，但抗震支架不能簡單理解為承重支架加斜撐。因?yàn)槌兄刂Ъ苡醒b配式（成品支架）的做法和傳統做法，而且不同承重支架所承載的機電設備不同（例如通風管、消防管、電纜橋架、母線槽等），其型號、大小、尺寸和重量也不一樣，所以不能簡單地加上斜撐就變成抗震支架。因?yàn)榭拐鹬Ъ艿脑O(shè)計要考慮到遇到地震時能保護機電設備，將震力傳導到主體結構上，所以針對不同的機電設備會有不同的抗震支架整套設計，所以這也是抗震支架為什么不能分開出售，必須成套出售的原因，這也是國家標準、行業規范和驗收標準決定的：抗震支架是一個整套的系統。從下圖我們也可以看出，承重支架和抗震支架是有區別的：

功能性支架命名

很多支架的名稱是更具其用途衍生出來的，由于行業發展和使用需要就習慣性地沿用了大量類似名稱：管廊支架、光伏支架、橋架支架、消防支架、電纜支架、光纖支架等等。這些支架有的是承重支架的范疇，有的是裝配式支架（成品支架），有的使用了抗震支架，但根據用途、使用和專業的不同，也有其特殊工藝和構件，所以亦不能混為一談。

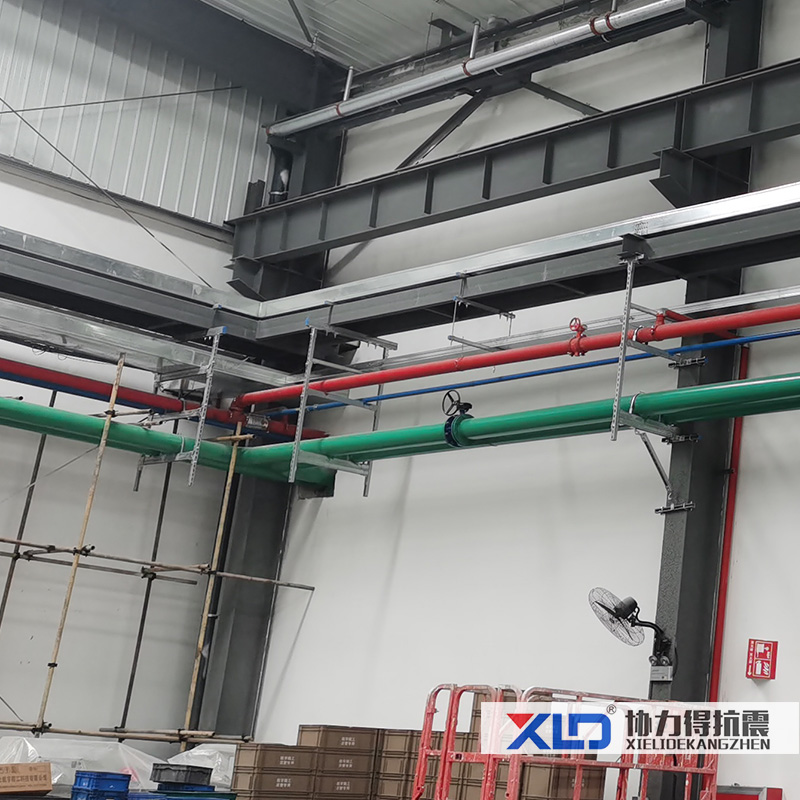

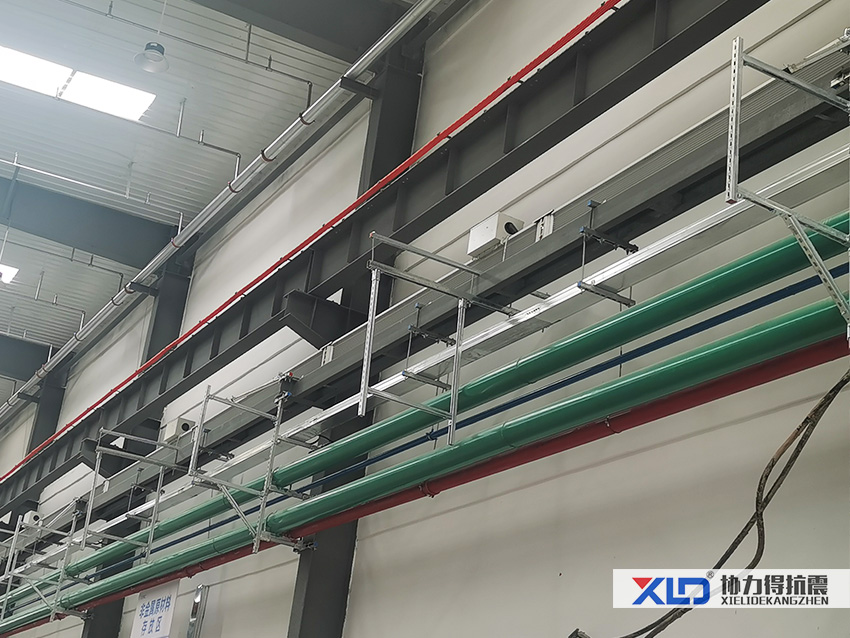

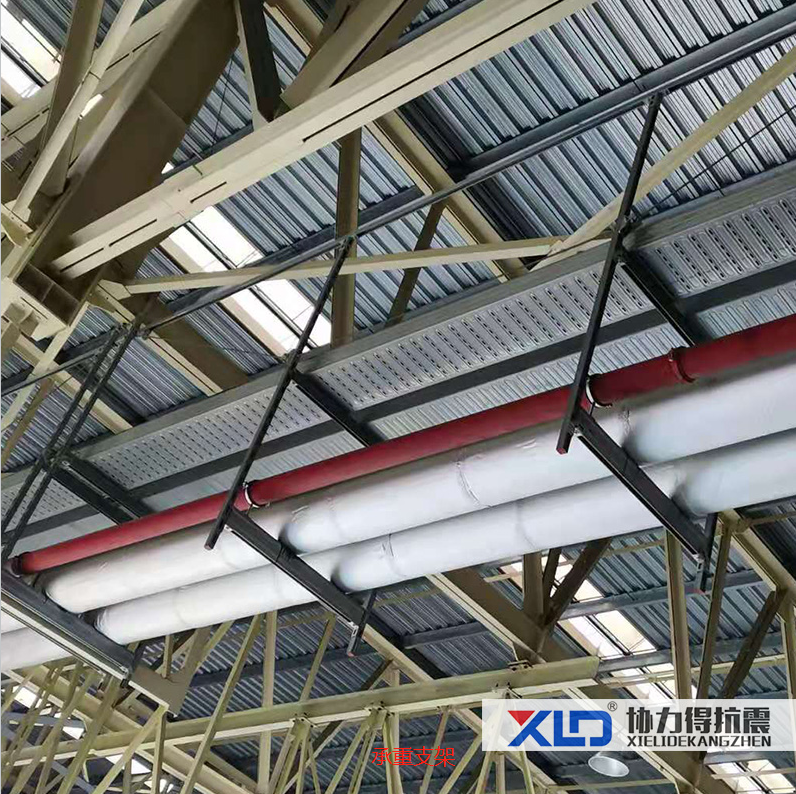

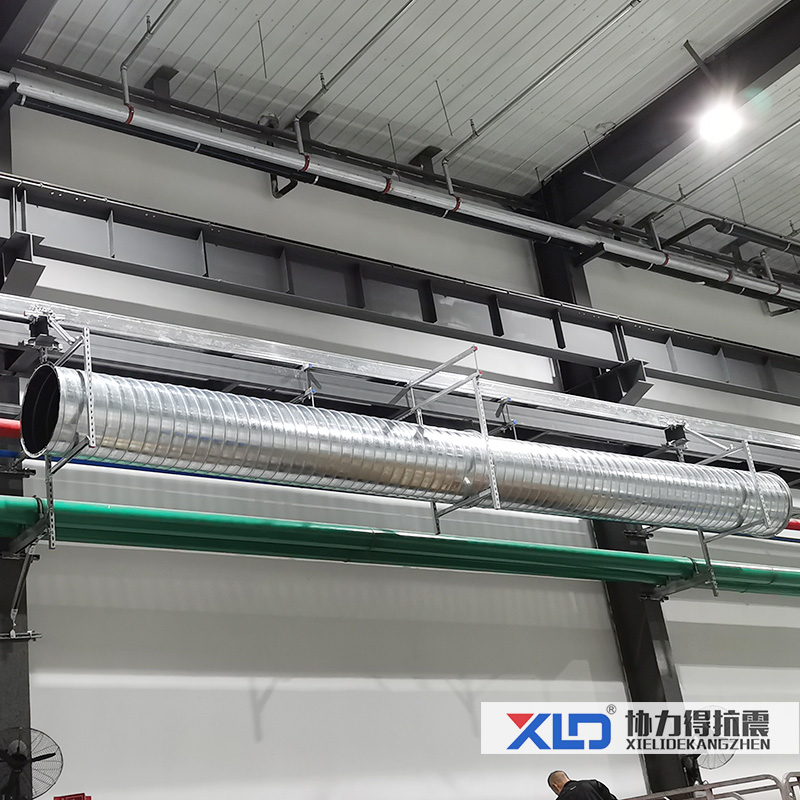

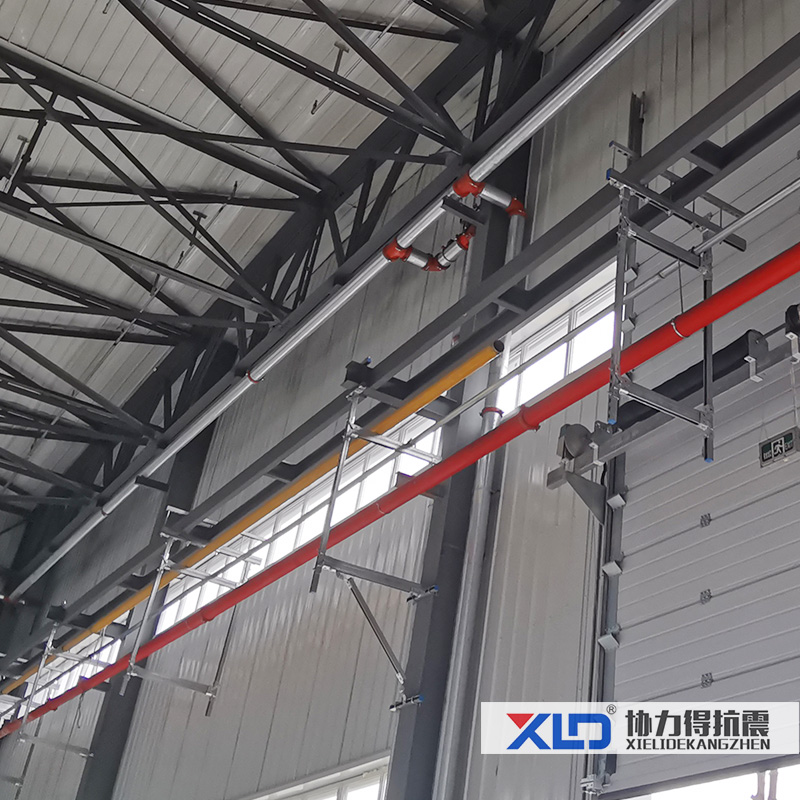

例如上圖，所用的是支架是裝配式支架，也就是成品支架，而支架的性質是承重支架，但支架的用途是用于消防管道、電纜橋架、通風管道等。此時我們就不能簡單地稱之為消防支架或者橋架支架，協力得認為這樣的系統就應該是裝配式支架系統，是綜合支架系統，抗震支架的應用也有類似情況。

支架名稱總結

由于行業的發展，長期以來支架名稱也出現了大量衍生和不同的命名組合，并沒有明確的對錯之分而是使用習慣的不同，協力得在此整理列出，歡迎大家對我們的工作提出意見和建議。作為裝配式支架的領導者，協力得將一如既往地為行業發展和開拓注入活力，讓更多人了解、認可裝配式建筑是我們矢志不渝的目標。

按成品和非成品區分：

成品支架（支吊架），裝配式支架（支吊架），傳統支架（支吊架）

按產品性質區分：

承重支架（支吊架），抗震支架（支吊架）

按產品用途區分：

管廊支架，光伏支架，橋架支架，消防支架，電纜支架，光纖支架等
