觀摩全國一流機電施工做法，絕無僅有！發表時間：2021-06-16 14:45作者：湖北協力得工程科技有限公司 本次現場觀摩主要針對BIM信息技術綜合運用、模塊化預制組合機房、預制組合立管于混凝土結構同步施工技術、施工裝備機械化智能化、管理過程精細化、穿插施工一體化、項目管理信息化等進行了現場觀摩和技術交流。制冷機房內，排列整齊美觀的設備管線，以及該項目機電工程“云城智造”模式實現了機電安裝從時間向空間的轉化等都給參觀代表留下了深刻的印象。 現將本次觀摩最重要機電安裝部分優秀相片和大家一起分享，一起學習！ 第一部分-給排水管道安裝

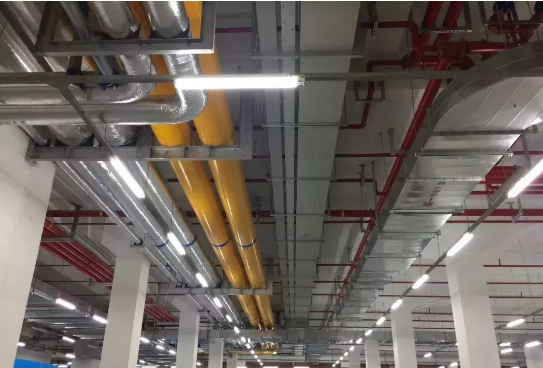

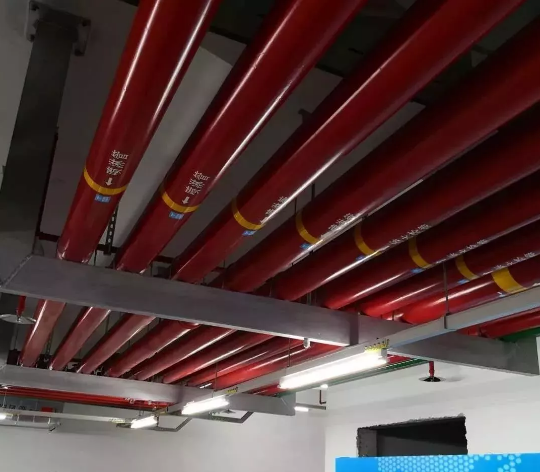

成排管道，成排成線，支吊架牢固，管道刷漆觀感美觀。
消防噴淋管道間距一致，標識清楚、成排成線。

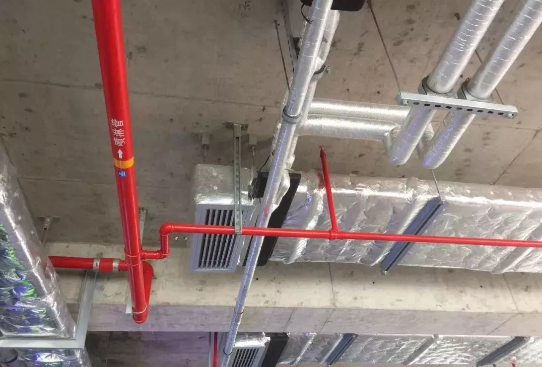

噴淋支管橫平豎直，標識清楚、支架布置間距合理。

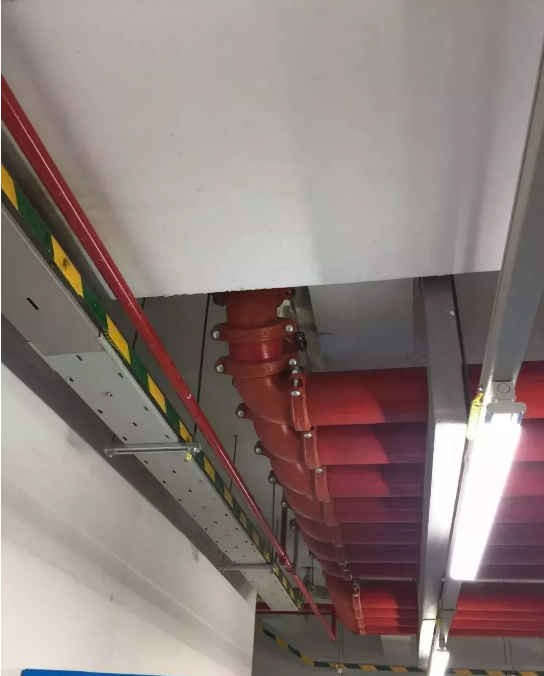

成排管道，彎頭處排成一條線。

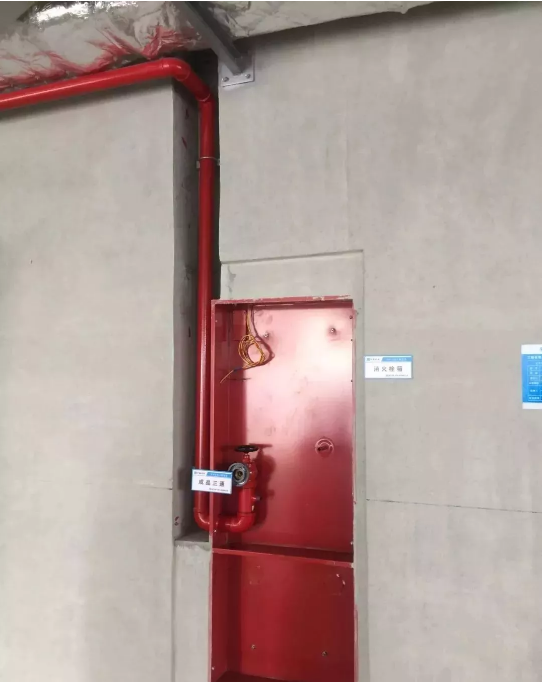

消火栓箱安裝，箱體外填塞密實，管道安裝垂直，栓頭距地1.1米。
排水管道安裝坡度滿足要求，支吊架布置合理。

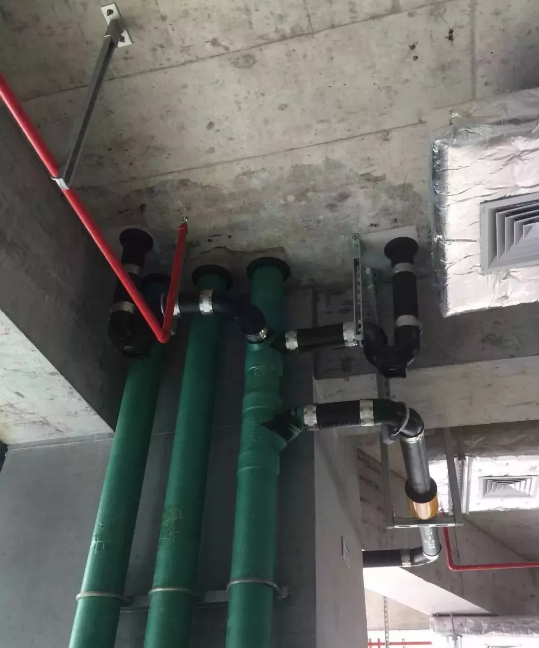

豎向排水管道，外用防護膜保護，支架結實耐用，管根設置橡膠圈，界面分明。
成排管線共用支吊架

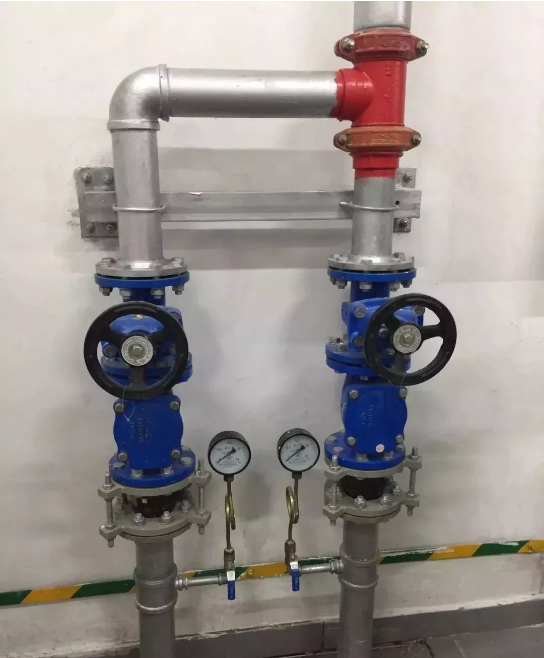

壓力排水管道閥部件布置合理，支架結實耐用。 第二部分-通風與空調管道安裝

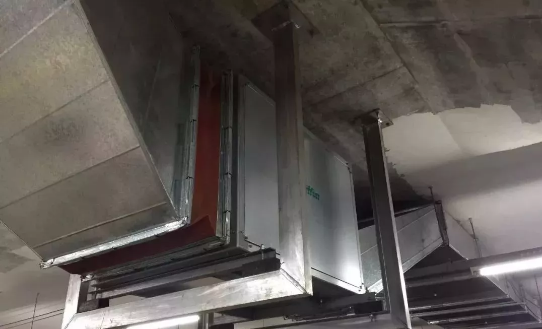

設備安裝支架結實耐用、防腐到位，減震厚實。

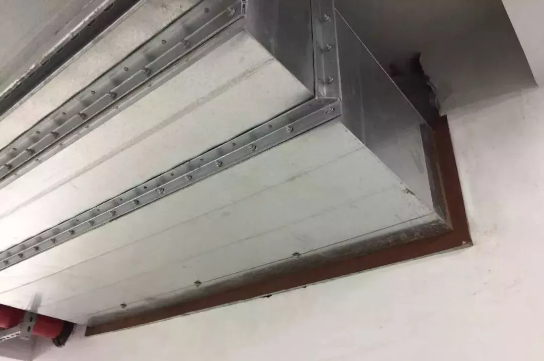

風管穿墻，防火泥封堵到位，界面清楚。

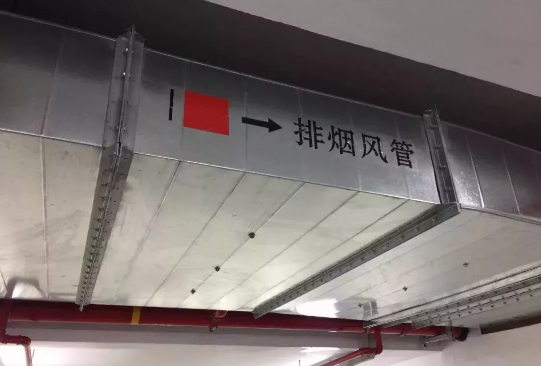

排煙管道安裝，法蘭采用倒角法蘭，美觀實用，標識清楚。

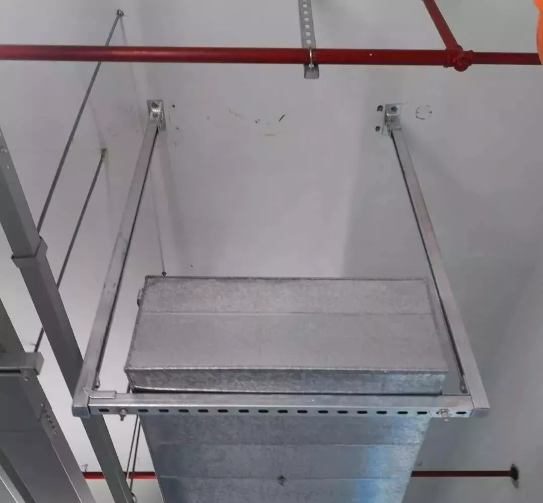

風管末端固定支架設置合理。

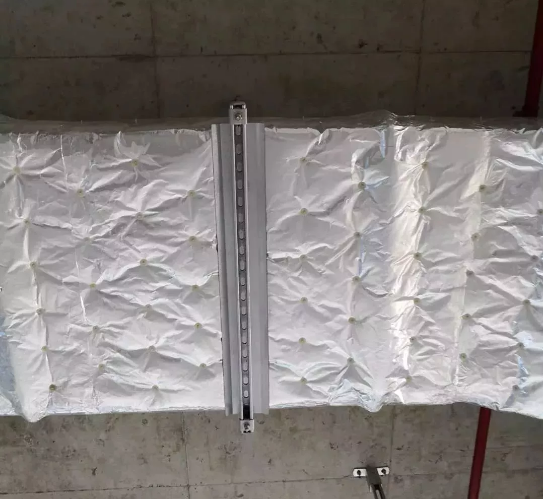

風管保溫平整厚實，支吊架處采用鋼板平鋪過度，保溫釘整齊牢固。

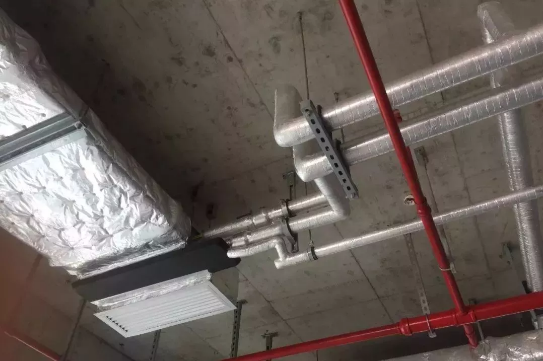

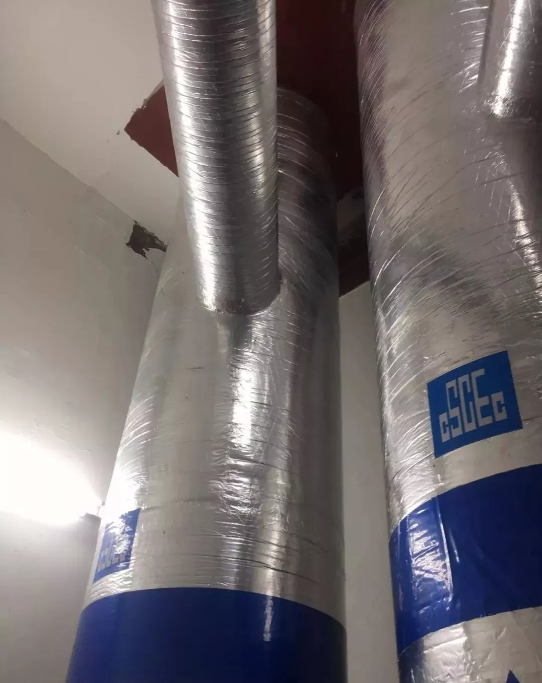

空調水管道，坡度正確，支架布置合理，保溫整齊美觀。
空調水立管采用預制組合立管與土建結構同步施工工藝 第三部分-電氣部分

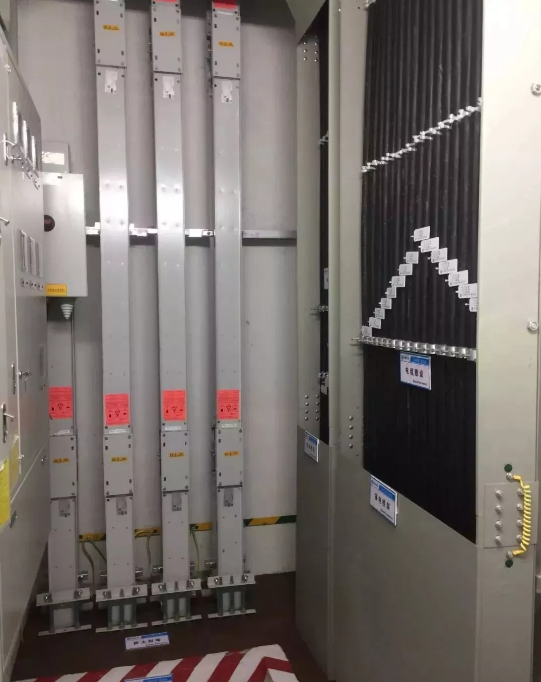

強電管井布置合理，整齊美觀

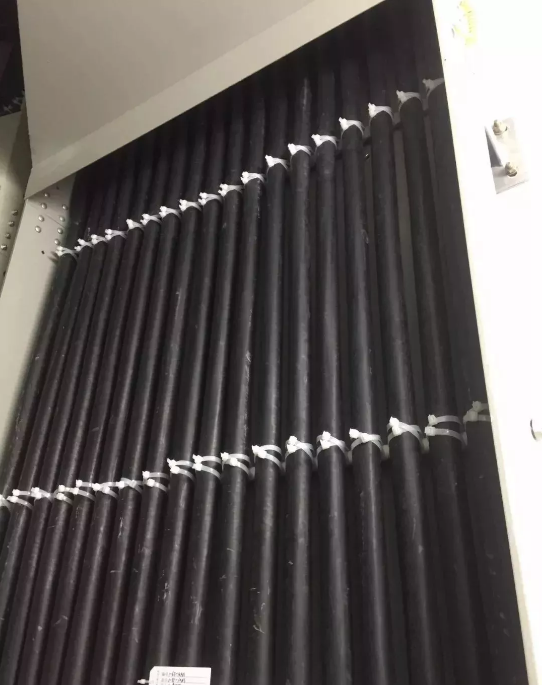

電纜排布間距一致，綁扎整齊牢固。
線槽等成排成線，美觀大方。
成排橋架，布置合理，共用支吊架采用C型鋼+槽鋼整體支架體系

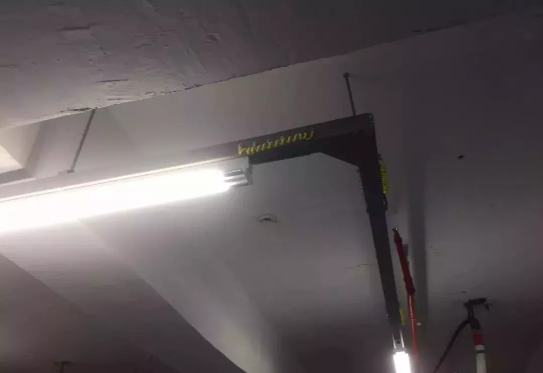

線槽支架布置合理，接地扁鋼標識清楚。
線槽穿越墻體防火封堵清楚 第四部分-設備支吊架
支吊架在梁上生根，焊接轉角處采用鋼板補強。
槽鋼支架選型正確，加工45度角切割煨彎焊接，吊桿布置合理，端頭雙螺栓固定，管卡型鋼機械開孔。
電氣橋架，專用固定支架，焊接牢固，防腐滿足要求。
成品支吊架施工，結實耐用美觀，支架改造重復利用率高。
支架接地，安全有效。
