地下車庫室內機電管線綜合設計原則

伴隨著人們生活水平的提高，以及住宅項目規模的不斷擴大，地下車庫的發展趨勢日益明顯。與此同時，地下車庫也是各種機電設備、機電管線布置的空間。在地下建筑中，低層位具有明顯的經濟效益。地下車庫管線綜合對于保證機電系統功能的正常發揮，安裝順利，維護方便，確保機電系統功能的耐久性，具有重要作用。與此同時，機電管線綜合又具有一定難度，涉及面廣，本課題將通過系列總結性研究，回答住宅地庫機電管線綜合設計如何做？是誰干的？結果標準，設計過程中的關鍵環節？與此同時，施工結束后。

施工管理的注意事項是什么？

該導則用于指導住宅地庫機電管道的綜合設計，同時對機電管道的施工過程進行綜合深化和施工管理的指導。

綜合機電管道設計的作用和價值

在完成工程圖紙的同時，地下車庫應提供地下車庫室內管線綜合設計圖。管道綜合設計是指在機電工程施工前，運用電子設計圖紙和計算機設計技術，對建筑物內的所有機電管線進行“模擬安裝”，在圖紙上積極主動地布置機電工程的各專業管道，合理安排各專業的施工工序，力求最大限度地實現設計與施工之間的合理銜接，有效地協調各機電專業的各種施工活動，以達到施工單位與設計的要求，達到機電安裝工程的綜合效益最大化。

伴隨著大型公共建筑機電工程復雜性的增加，以及社會的發展，對項目的工期、成本、質量、美觀等要求也越來越高，機電安裝工程的具體要求也越來越高。因此，管道綜合平衡技術的出現和推廣是其主要原因。良好的機電管線綜合設計，能有效地利用建筑空間，避免機電專業施工階段的管線交叉、銜接不當，造成工程窩工、返工、費用超支，影響建筑物使用功能或視覺效果不好，或有損機電系統使用功能等不良后果。

良好的機電管線綜合圖可以帶來以下價值：

(1)確保建筑物凈高(或有效、合理地減少機電管線所占高度)，并減少建筑物的層高；

2.確保機電管路合理、必要的安裝、維修場地，保證機電管路施工質量(質量穩定、持久)；

機電工程施工平穩有序，避免或減少窩工、返工現象，同時有利于提高工程質量，降低成本。

所以機電管路綜合圖除了具有機電管路的控高要求外，還必須做到：全面(不漏掉管路)、清晰(包括圖和文字的表達)、合理(規定安裝間距、安裝要求、施工次序)。

綜合機電管道設計的具體要求

圖形格式

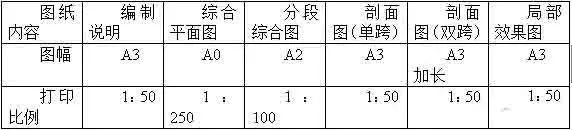

(1)圖幅和印刷比率

(2)層，線，色，標，文格式

為了避免交叉修改等誤操作，每一專業(或每一系統)只能出現兩個圖層，并以中文命名，如“供暖管道”、“供暖說明”等，其中的管路、設備和附件等應包括在管路層中，說明層中指全部標注、文字說明等。斷面圖中管線無層次化，并參照各專業原設計統一規定各系統管線線型、顏色、標注、文字格式，以達到圖面清晰、協調、重點突出。

管道集成基本技術要求

應根據業主對各功能區域的標高要求，先規劃出各功能區域的管線布置(平面定位、標高、交叉避讓等原則)基本框架。各地區劃界基本要求如下：

汽車修理廠、車道：凈高2.2米(噴頭下裝有大風管)；

車場：原則上不低于2.2米，有特殊困難時，車尾可降低要求，但不低于2米；

雙車房：3.6米凈高。

行道樹整高要求全程保證，著重防火卷簾處。

2)平面定位和平面調整

管道平面定位應考慮管道的外形尺寸、支架尺寸、保溫厚度、不兼容管道的規范間距、施工作業空間、予留管道位置、檢修空間通道等因素；采暖管道應優先安排在車位上方。

地庫供暖區域，影響層高的主要是供暖管道，其次是風管(重力排水管若設在地庫，應優先考慮)。在平面合成后，第一步首先檢查采暖管與風管在什么位置有交叉，有什么交叉(a.采暖管與風管交叉； b.采暖管與風管交叉； c.供暖管與風管交叉)。第二個考慮，是否可以通過簡單的平面管道調整來避免交叉？

不同類型的交叉對建筑空間影響最大，必須通過平面調整避免交叉。由于這種交叉通常只在離換熱站較近的地方才出現，因此通常通過平面調整可以避免。如確實無法躲避(或躲避的成本更高)，可采用管道向上做乙字彎，以避免加熱管。(見圖 I)

圖一供暖支管(單位支管)與干管的連接方法(下彎法)

(適于在高處、上無空隙、下無空隙的場合)(在低處加水)

對 a、 b交叉，通?？衫霉┡霊舾晒鼙旧戆惭b翻身的需要，從風管上部通過。這就是說，解決兩個交叉問題并不困難。(見圖二)

圖二：供暖支管(單位支管)與干管的連接方法(45度斜上接彎頭)(有利于降低占高)

(2)高度計畫

根本原則：首先布置大管(風管)和不翻身管(例如排水)；對于高度緊張的地區，盡量只布置高度較高的管層，其他管路要水平躲避或翻身。在方案設計中，應優先考慮在室外設置重力排水管。

(3)交叉翻轉法

管線采用一體化布置，盡量水平避免，減少交叉。管道交叉翻彎一般遵循“小管大管”“有壓無壓管”“冷水管讓熱水管”等原則，即要符合技術要求，經濟合理。工藝要求主要考慮規范要求，施工是否方便等；經濟性則是“低翻彎費，高讓翻彎費”。

(4)高度未達到要求的處理原則

在進行上述調整工作后，如果部分地區的標高仍達不到要求，可以采取以下措施：調整專業設計；接受標高措施。上述措施須經甲方同意。

(5)管道的綜合設計描述

管道綜合設計說明要把本工程室內機電管道概況，機電管道綜合布置要求，機電管道底部最小凈高，機電管道綜合布置的難點和要點講清楚。"設計說明"文字相對于圖紙而言，屬于強顯示信號，應將設計意圖、要求綜合起來，重點、難點說清楚，便于施工人閱讀理解和理解。

例子：

該工程建筑層高 XX，結構形式 XX，樓板底凈高 XX/大梁底凈高 XX，要求工程車道凈高不得低于2.2米，車位原則上不得低于2.2米，特殊情況下不得低于2.0米。為此，要求機電管路底部應不低于2.2米，寬度應大于1.2米，成排管路底部應按規范增設噴頭，噴頭應不小于2.2米。

該工程機電管線綜合的難點是 XX，重點是 XX…幾個交叉施工方法是 XXXX

風管的變徑采用 XXX，加熱管的變徑采用 XXX…

一些需要特別注意的地方：地庫-單元界面通道 XXX；防火分區穿帶做法 XXXX

地庫機電管路占高分析及實踐

氣管

少量高檔住宅的地下車庫風管設計最大高度為500 mm，其他住宅的地下車庫風管設計最大高度為400 mm，其他風機房?jī)?nèi)及主風管進出機房的空間限制處的風管設計高度可適當增加，但應保證風管下的車位和車道的凈高要求。風道的寬高比不能大于6:1 (一般情況下不能大于4:1)。汽車修理廠內通風管道原則上設置在汽車尾部。

裝備管路綜合占高與施工

板梁式構造

(1)排水管不設在地下室內，機電管路應考慮通風管路和消防噴淋。中高檔住宅不大于550 mm (含安裝尺寸)，中高檔住宅不大于600 mm (含安裝尺寸)。

主風管400 mm+風管下部150 mm需550 mm。即主風管須貼主梁布置，噴淋管、電纜橋架、壓力排水等若需與主風管交叉，均需在利用空隙處交叉。平面圖上的每一個交點都需要圈出，并畫出剖面圖。

(b)采暖管一般是成排布置，通常較大的供暖管道直徑DN250，外徑273 mm，外徑373 mm左右加保溫層，占管道高度420~460 mm左右，按規范成排布置的水管，其下部還需安裝噴頭。但是在管子下部設置噴頭與風管不同，管子中間有空隙，是可以在管子上部布置一條DN25型的管子穿入管子的。所以在供暖管道下部分，不需要考慮額外的占高問題(可利用槽鋼支架的高度)。

歸納下來，采暖管的布置原則是：采暖管盡量安排在車位上方，在保證凈高的情況下，底部管底不低于2.2米，其它管道與采暖管交叉，從其上部通過(包括風管)。(見圖3)

圖表三：采暖支管(單位支管)與干管的連接方法(45度斜上接彎頭)(有利于降低占高)

其中一個觀點是，水平管供暖必須要找到不小于0.002的坡度，這是部分設計者和部分區域熱力公司都有看法的。但是，在實際應用中，對于一個平坦的地庫，要求水平干管在坡度不小于0.002范圍內找坡是不可能的，而且成本很高。其實，找平坦的干管坡度也是不必要的。既有工程實踐的支撐，又有眾多資深暖通專家的支持。

二、設備管路應盡可能避開梁高較大的位置。對于影響層高的局部設備管道交叉位置，建議考慮局部寬邊梁或單向反梁。

無粱樓蓋構造

(1)對于無梁結構，機電管路占的面積要大些?？傊?，管道可貼梁安裝，但不能貼地板安裝。另外，采用梁板結構，梁上空間可作交叉翻折空間。在無梁結構的地庫中，機電管線一般占地面高度800~900 mm。

(a)同上分析，成排布置的水平加熱干管占高度約460 mm，其上方至少有250~300 mm可供噴淋管、壓力排水管、橋架通過，這需要700~760 mm的空間。若中間與主風管相交，250~300高度供主風管翻身交叉仍有困難。

b、對地庫室內布置的排水管道，應逐條檢查其高度，并檢查其與其他管道的交叉情況。

概括起來，對于無梁樓蓋工程，首先根據排水系統是否布置在地下儲藏室中，確定該工程機電管線的總占用高度。建議(重力式)排水不設在地庫中，機電管路占面積800 mm；排水設在地庫中，機電管路占面積900 mm。重力排水管布置后，根據采暖管和風管平面交叉的情況，分段布置采暖管高度。采暖管在與風管交叉之前的高度較低(確保建筑高度)，以便為風管翻身交叉(向上)留出更多空間，在穿過風管之后，采暖管可以向上取得適當?shù)钠露?確保進入單元管需要安裝閥門和熱計量裝置)。供暖管道上部留有一定的空間(例如250)，既可方便其他管道通過，又可為供暖管道的維護留出安裝作業空間(通常為采暖干管焊接)。橫向供暖干管變徑宜采用偏心尺寸頭，上平、下平。

深化機電一體化圖及機電一體化施工管理要求

再畫個藍圖，就能解決60~80%的問題。為了使設計預想、現實中“模仿預安裝”的安裝逐步實現，還需要規范施工圖深化和規范施工管理。以下提議：

一、組織各機電施工單位認真閱讀設計意圖和要求。包含該專業的設計意圖、設計要求及管線綜合設計意圖、設計要求。尋找設計是否有遺漏，錯誤，沖突。深化設計完成。舉辦地下車庫機電管線專業綜合設計與施工會，組織項目部、參加單位技術部門、設計院、監理單位及各施工單位。

要有地庫管線綜合設計審圖記錄，記錄上各單位要確認管線無遺漏、本專業安裝位置、高度確認。承諾安裝錯誤無條件修改。地庫管線綜合設計交底與審圖記錄應OA報事業部。

2. 各施工單位班、組長以上人員，都要熟悉自己專業管線安裝的位置、標高、變徑做法等，還要清楚在什么地方、會與什么專業管線交叉，其它專業管線的位置、標高、避讓做法等。項目部工程師要檢查各施工方基層管理人員的“功課與作業”，工程實踐中，經常會發生某一專業做錯了，導致其他專業做錯，而一旦沒有在第一時間發現，做了一大片后才發現，想要糾正就困難了，而且付出的代價也大。

3. 施工樣板先行。組織總結評估后，再大面積動工。

4. 把一些關鍵位置的剖面圖，管線綜合的設計說明打印出A4大小的清晰文件，貼在現場的柱子上，以強信號不斷強化提醒作業人員、檢查人員，是見效高的小管理手段。

標準圖冊

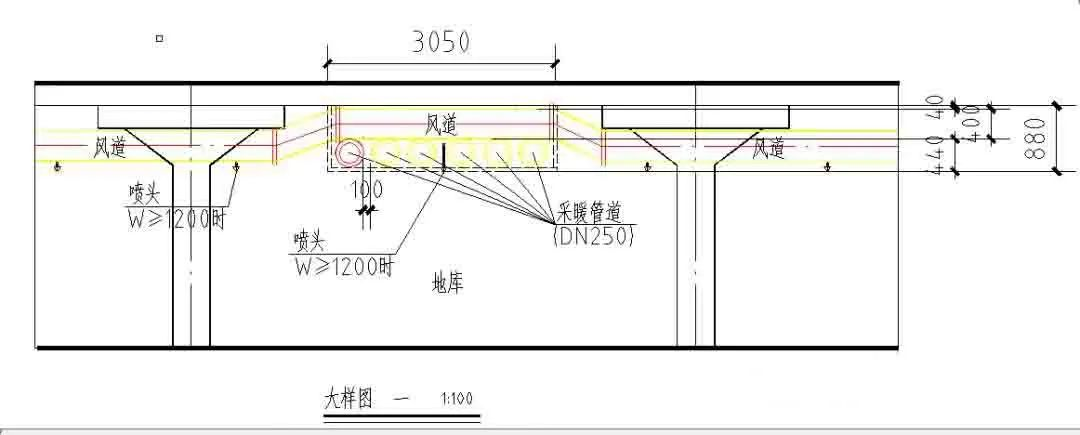

圖四：風管上翻避讓成排采暖干管

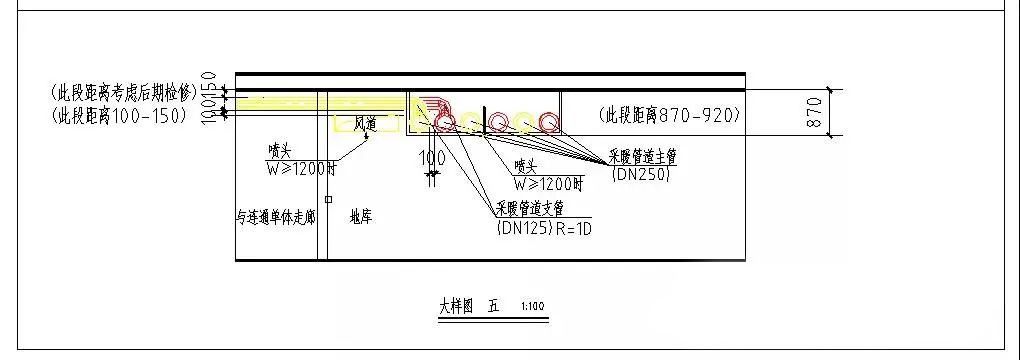

圖五：采暖支管（單元支管）與干管連接法（90度焊接彎頭上接法）

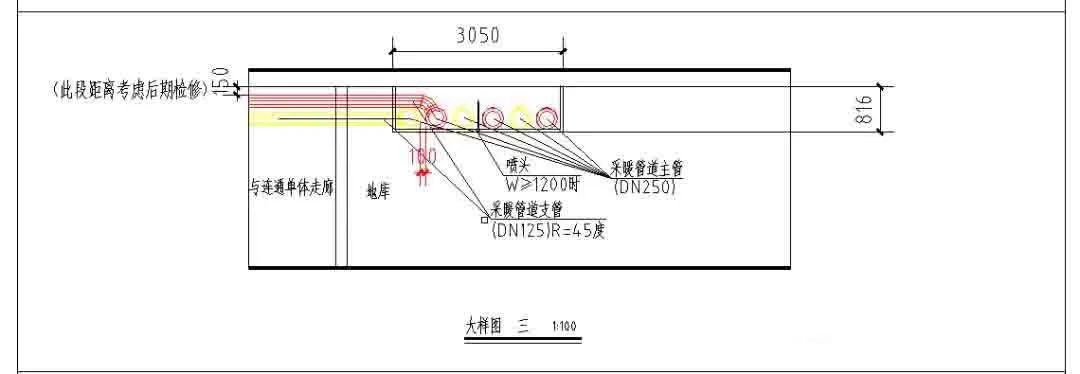

圖六：采暖支管（單元支管）與干管連接法（45度彎頭斜上接法）（有利于減少占高）

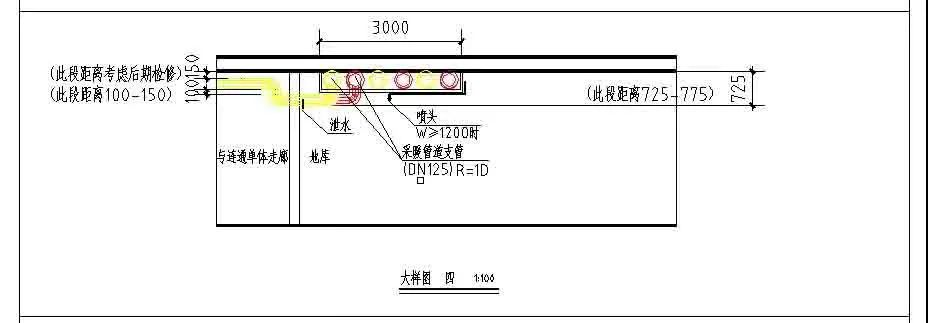

圖七：采暖支管（單元支管）與干管連接法（下彎法）（適合于采暖干管位于高位，上面沒有空間，下面卻有空間的場合）（低處加泄水）

圖八：采暖支管（單元支管）上翻同時避讓風管接法

地下車庫機電管線綜合設計的價值與設計管理方法再探討

本《導則》雖然聚焦于無粱樓蓋的住宅地下車庫，而且直接針對非人防的單層地下車庫。但其管理要求、管理思路、出圖要求、解決問題的方法與要求是具有普適性。一份及時完成的（與施工圖同步）質量符合要求的機電管線綜合圖除了能夠顯著降低成本，有時還能直接給營銷帶來收益。

隨著市場競爭的越來越激烈，相當多的項目提出了車位與住宅同步銷售（甚至耦合銷售）的要求，也就是說，地下車位不再是車庫竣工后，都畫好線，以實物的形式賣給客戶，而是停留在圖紙上，靠文字與圖描述交付物的結果特征，銷售給客戶。這就要求設計質量高，“（工程師）預見及所得”，沒有及時呈現的高質量的機電管線綜合設計，想實現這一目標是不可想象的。

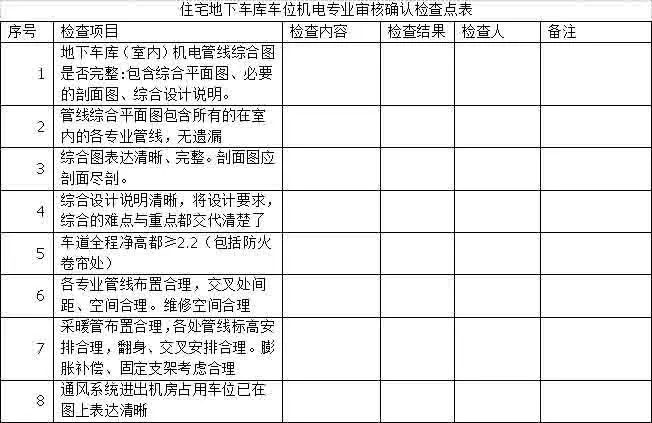

表一：住宅地下車庫車位機電專業審核確認檢查點表

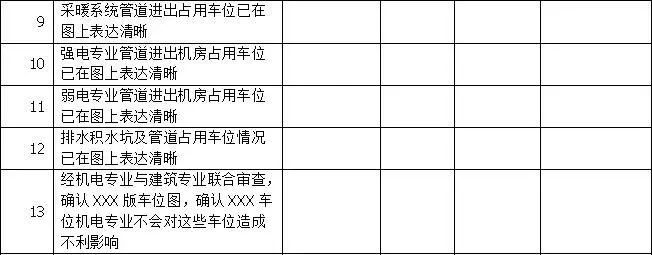

表二：住宅地下車庫車位機電專業審核確認檢查點表（續表）

只有基于綜合圖基礎上的多專業聯合審查，才能向營銷交出一份可執行的銷售車位表及產品信息描述表，支撐起營銷開盤的計劃。

為什么實踐中，設計院做的綜合圖普遍質量不好(甚至還有很多設計院不做)？根源在于甲方不重視。或雖然重視，但管理方法不當。當然也有些客觀情況，如設計費不高，設計費拖欠，設計人員能力、敬業精神良莠不齊等等。

正是因?yàn)檫@些客觀不利條件（設計費不高、設計師狀況），要求我們必須在第一時間，一次性高效管理下，讓設計院提供高質量的機電管線綜合圖成果。在這一時間點上，設計師對我們的項目處于最熟悉的狀態，這一時間做想，他們效率最高。最關鍵的是，甲方（我們）要清晰的書面告知我們的要求，我們的結果，我們的標準，同時，告知實現我們目標的方法、步驟，幫助設計師高效的完成工作。重要的是“結果定義（結果描述）”與“路徑與方法”標準化。“Do the   best at the first time.”（一次就做好?。Ｅ碌氖?，結果不清晰，搖擺，方法與路徑不清楚，多次折騰設計師。這必然造成抵觸、不配合，結果差！

對地庫管線綜合的要求（包括標準）要寫進合同，寫進設計任務書。
