地下管廊裝配式支吊架安裝施工工法

地下管廊裝配式支吊架安裝施工工法

一、前言

城市綜合管廊又稱共同溝，是保障城市運行的重要基礎設施和“生命線”。當前地下管廊的建設呈現出規模不斷擴大，要求不斷提高的特點，對支吊架的安裝方式提出了更高的要求。本工法以施工工藝研究為先導，以預埋槽鋼安裝工藝為重點，以保證安裝質量、提高安裝效率為目的，組織技術人員系統地進行學習研究、集思廣益，并經過多次現場實踐、總結經驗，逐漸形成了一套行之有效的裝配式支吊架系統施工方法，經過加工、提煉形成為整套施工工法。該工法經多個工程實踐檢驗，運行穩定、安全可靠。其核心技術經臨沂市生產力促進中心組織專家進行成果評價，達到了國內領先水平。通過在西安路地下綜合管廊建設工程.臨沂市雙嶺高架路工程及臨沂臨西十一路及地下綜合管廊建設工程等一系列工程的實踐，有效地保證了裝配式支吊架的安裝質量，得到建設單位的高度評價，被評為企業級優秀工法，并獲得市級QC成果一等獎。

二、技術特點

1、安裝精度高:最高精度可將軸線誤差控制在5mm內，左右誤差在5 cm內，標高誤差在10mm內，垂直度偏差在±2/1000mm內。

2、安裝效率高:升級后的工藝簡化了施工過程，分階段進行的交叉作業方式將安裝時間由40分鐘縮短為24分鐘左右，提高安裝效率40%左右。

3.降低后期清理成本:采用本工法安裝，降低了槽鋼內部灌漿的風險，提高預埋槽鋼內部填充物清理速度80%左右，降低了成本。

三、適用苑圍

本工法適用于城市地下管廊裝配式支吊架的安裝。

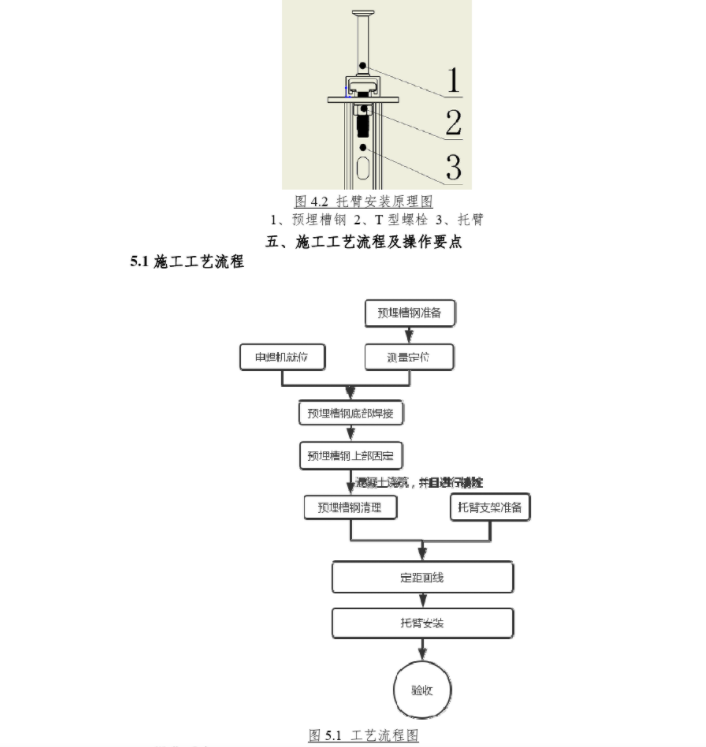

四、工藝原理

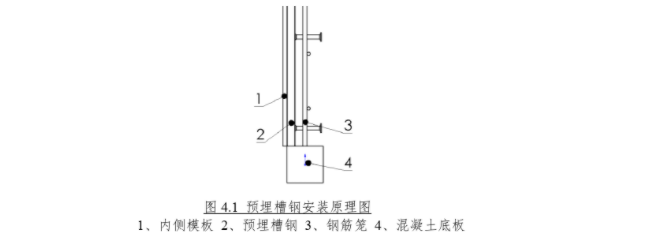

本工法包括兩部分:預埋槽鋼的安裝和托臂支架的安裝。預埋槽鋼的安裝分兩階段安裝:點焊固定階段，控制好預埋槽鋼的問距、垂直度及軸線距離等定位精度后，通過輔助筋將槽鋼底部兩處栓釘和鋼筋籠進行點焊固定;木螺釘固定階段，對預埋槽鋼的中上部進行固定，用木螺釘將其與內側模板進行緊密貼合。

托臂的安裝部分，首先在澆筑完成后，清理槽鋼內部填充物等雜物,并組裝.

好成套托臂;用卷尺和紅外線水平儀在管廊側壁上定距和校準，然后用墨斗進行

畫線;最后安裝托臂。

5.2操作要點

5.2.1預埋槽鋼安裝

5.2.1.1預埋槽鋼安裝準備

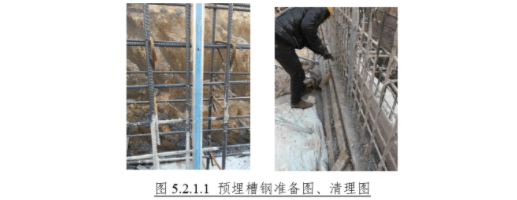

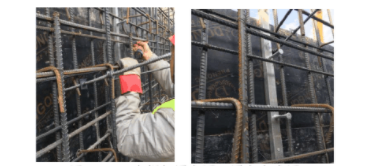

首先進行預埋槽鋼的氣密性檢查，破損處及時用透明膠帶進行修補，以要求的水平間距將準備好的槽鋼掛到剪力墻配筋上，以鐵絲進行固定，同時清理對應底板處的水泥殘渣，具體如圖:

5.2.1.2定位工作

使槽鋼正面與底板墻面平齊來控制軸線距離誤差，以水平尺調整垂直度。

圖5.2.1.2定位圖

5.2.1.3焊接錨栓

將預埋槽鋼底部兩處錨栓與剪力墻配筋進行點焊固定，間距較大時，可使用鋼筋進行輔助固定，底部焊死，中上部仍有活動空間，為下道工序做好準備。

圖5.2.1.3焊接固定圖

5.2.1.4自攻絲固定

現場安裝調直好內側模板后，用木螺釘使預埋槽鋼緊貼模板。

5.2.1.5預埋槽鋼清理

在管廊主體結構澆筑完成后，剔除預埋槽鋼內部填充的密封條，并清理槽鋼

內部雜物，保證槽內清潔。

5.2.2托臂安裝

5.2.2.1安裝前準備工作

將成品托臂進行組裝，扣入型鋼端蓋，穿入T型螺栓。效果如圖:

5.2.2.1托臂組裝圖

5.2.2.2定距畫線

根據圖紙要求，使用鋼尺以及直角尺進行定距，由激光水準儀進行校準，使

用墨斗進行畫線。

圖5.2.2.2定距校準圖

5.2.2.3托臂安裝

依據基準線，使用電動扳手安裝托臂。

5.2.2.4安裝后檢查

將托臂安裝完成后，對一段管廊的水平定位及托臂的豎直定位進行檢查,不

合格的及時進行調整。

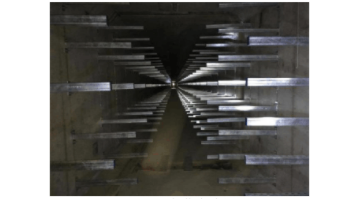

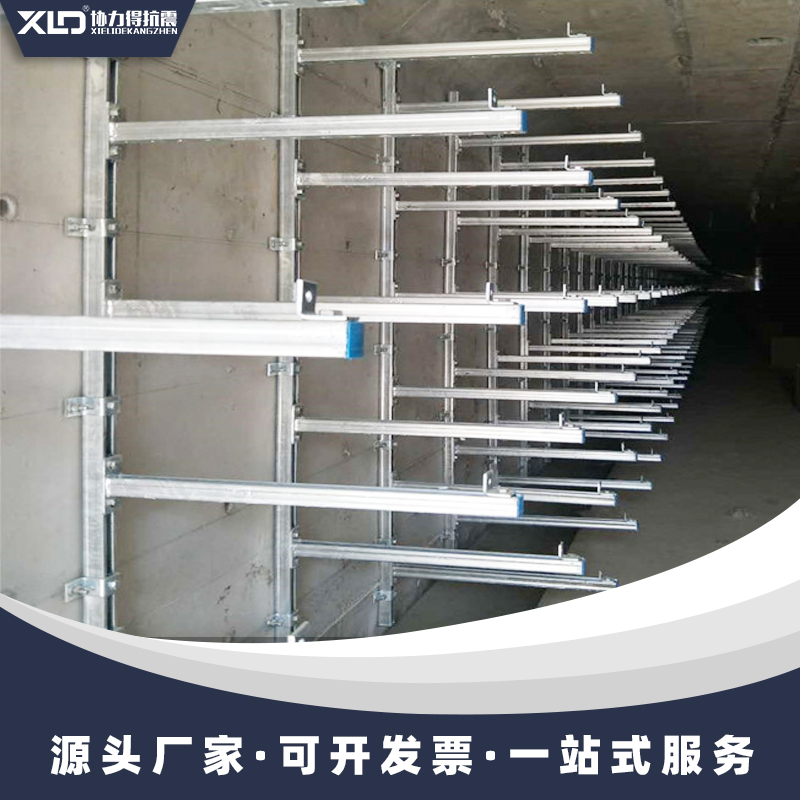

5.2.2.4安裝完成圖

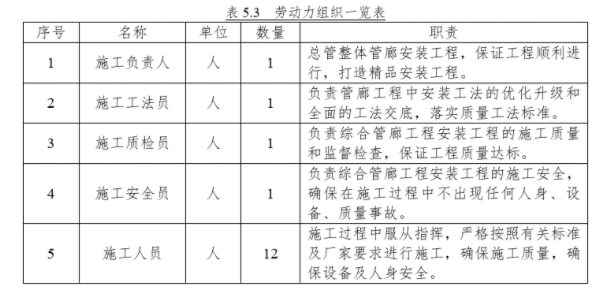

5.3勞動力組織

以西安路地下綜合管廊建設工程為例，管廊全長2.8公里，每30米管廊為

一個單元進行施工，所需勞動力如表5.3所示:

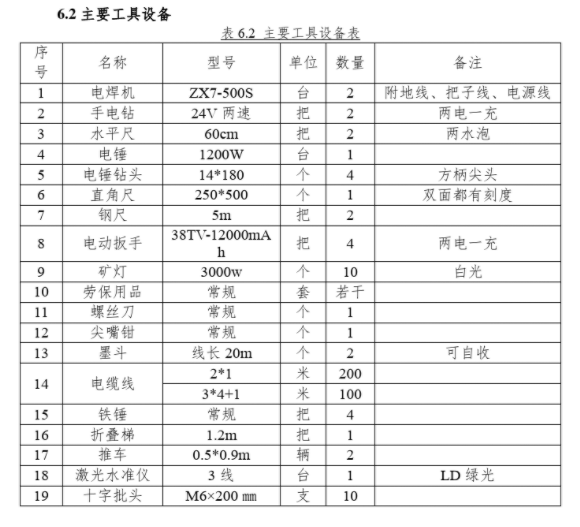

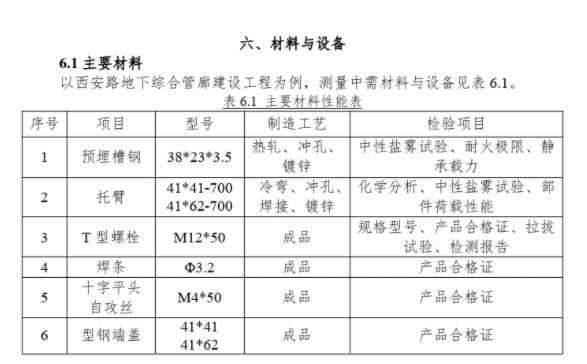

七、質量控制

7.1工程 質量控制標準

7.1.1 本安裝工程嚴格執行以下規范、標準:

《城市綜合管廊工程工法規范》GB50838-2015

《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168

《建筑機電設備抗震支吊架通用工法條件》CJT 476-2015

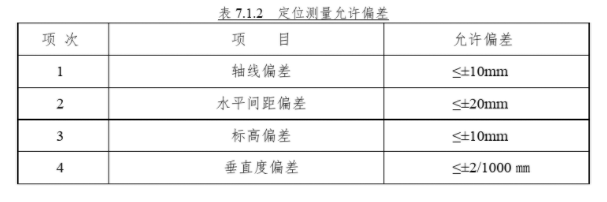

7.1.2精度要求

各控制點的允許偏差應按下列規定執行:

7.2質量保證措施

7.2.1預埋槽鋼定位精度要高，防止預埋槽鋼陷入混凝土保護層中，增加后期工作難度。

7.2.2預埋槽鋼底部焊接要牢固，防止支撐內側模板時影響槽鋼垂直度。

7.2.3預埋槽鋼的密封性要號，防止預埋槽鋼內部灌漿，影響托臂支架的安裝。

7.2.4混凝土澆筑完成后，按圖紙要求保證彈線精度，防止托臂在水平方向上高低不一，影響托臂對管線的承載且影響美觀。

八、安全措施

8.1 結合工程的具體特點，組成安全生產管理網絡，嚴格執行安全生產責任制，明確各級人員的安全職責，抓好工程的安全生產。

8.2 施工現場的臨時用電嚴格按照J(rèn)GJ46《施工現場臨時用電安全工法規范》的有關規定執行。

8.3 施工全過程中需要穿戴勞保用品，防止砸傷、劃傷等

8.4 管廊內安裝托臂時需要配套通風設備，防止內部粉塵過濃對人體造成損害。

8.5在管廊出入口搭建安全扶梯，確保進出安全。

九、環保措施

9.1選擇成熟的工藝和設備，采用低塵低毒的焊條;提高焊接操作者工法水平，降低發塵量。

9.2管廊內部施工時增設通風設備，降低粉塵濃度，減少污染。

9.3 施工現場做到標牌清楚、齊全，標識醒目，施工場地整潔文明。

十、效益分析

10.1經濟效益

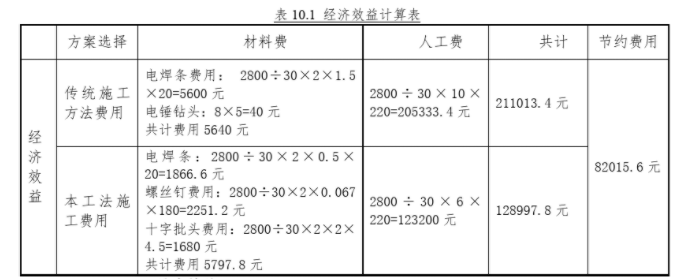

以西安路地下綜合管廊建設工程為例，全長2.8km,按照30m管廊為一個單元段進行組織施工及成本計算，本安裝工法較傳統方法安裝節省4個工時，每公里省下費用29291.3 元，整個工程節省安裝費用82015.6元，經濟效益顯著，具體詳見下表。

10.2、社會效益

10.2.1本工法填補了地下管廊安裝方面的空白，對地下管廊的發展起到了積極有效的促進作用。

102.2本工法將會進行標準化，廣泛應用于各地區的城市地下管廊建設，進一步推動民生工程的發展，提高人民的生活質量。

10.2.2通過此次活動，提高了安裝質量，也為公司進行綜合管廊的安裝積累了寶貴經驗。受到了建設單位、監理單位及質檢站的好評，提高了公司的信譽，為公司樹立了良好的社會形象。
