哪些規格的橋架需要做抗震支吊架？

根據《建筑機電工程抗震設計規范》GB 50981-2014的要求：

“1．0．4   抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。”

“7．1．2   內徑不小于60mm的電氣配管及重力不小于150N／m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。”

這二個條文肯定是我們電氣專業關于抗震設計的核心內容。然后我們在做設計的時候，都會將一堆關于機電工程抗震設計要求寫在設計說明里，或者出個專篇說明再配幾個支吊架的安裝大樣，然后再寫上具體內容由后期專業單位深化設計施工確定。

于是疑問來了，設計單位沒有考慮清楚這件事，我們該怎么去判斷要做什么樣的橋架規格做抗震支吊架呢？

如今這個吊架畢竟成本也很高，做多了建設方不高興，做少了怕驗收過不去。

今天我們就來對這個問題進行一個探討和驗算。

判斷是否要做抗震支吊架的前提條件就是：橋架（梯架或槽盒）的重力不小于150N/m，即約15kg/m。那么就要核算橋架和電纜的重量。

首先我們得來看看規范對橋架的材質的要求，我們主要看最常用的鋼制橋架:

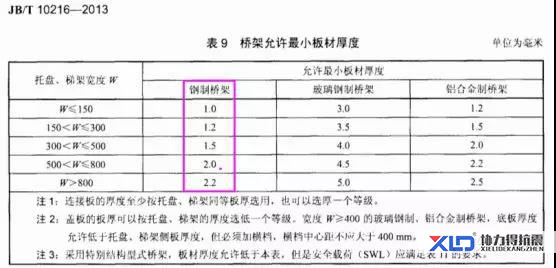

第一本規范：JBT 10216-2013 《電控配電用電纜橋架》

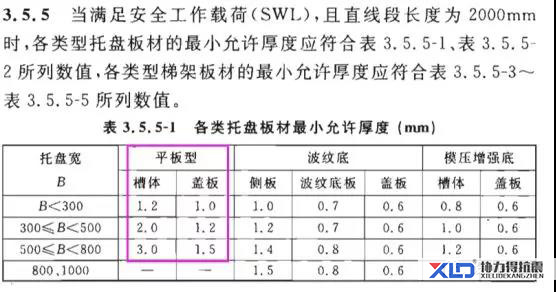

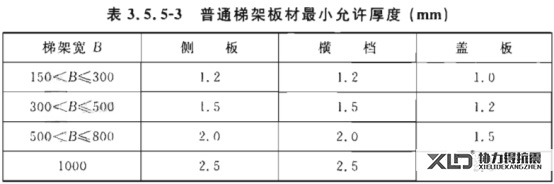

第二本規范：T／CECS31-2017 《鋼制電纜橋架工程技術規程》

我們可以看到這二本規范對于鋼制橋架材質的最小厚度要求有些差別。那我們實際中按哪個去采購施工使用呢？

T／CECS31-2017 《鋼制電纜橋架工程技術規程》的總則：架工程技術規程》的總則：

這個規范他偏偏寫個“”不適用于鋼制耐火電纜橋架制造。而《電控配電用電纜橋架》關于耐火橋架的實驗要求都很清楚，所以我們建議就按《電控配電用電纜橋架》選就可以了（關鍵是按它選還薄一點也就節約一點）。為什么我們要重點研究這個厚度的差別呢，因?yàn)檫@直接關系到橋架的重量，越厚當然越重嘛。搞清楚了厚度，再去考慮橋架的寬高。

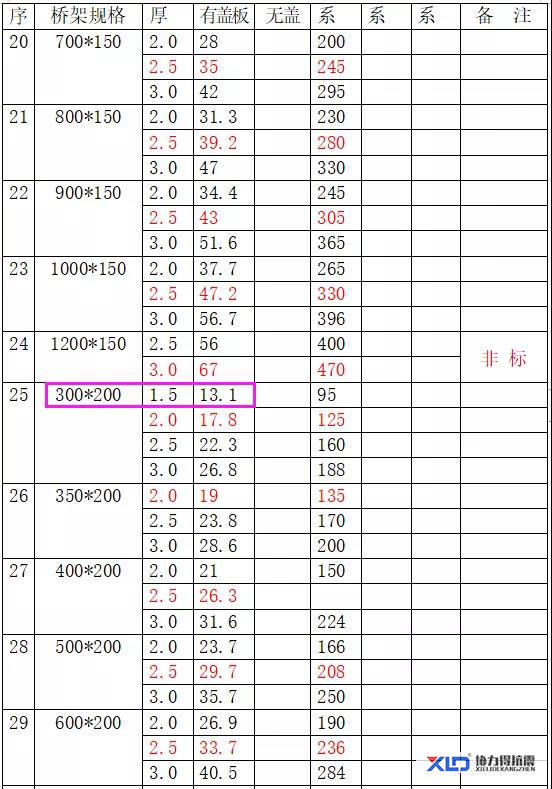

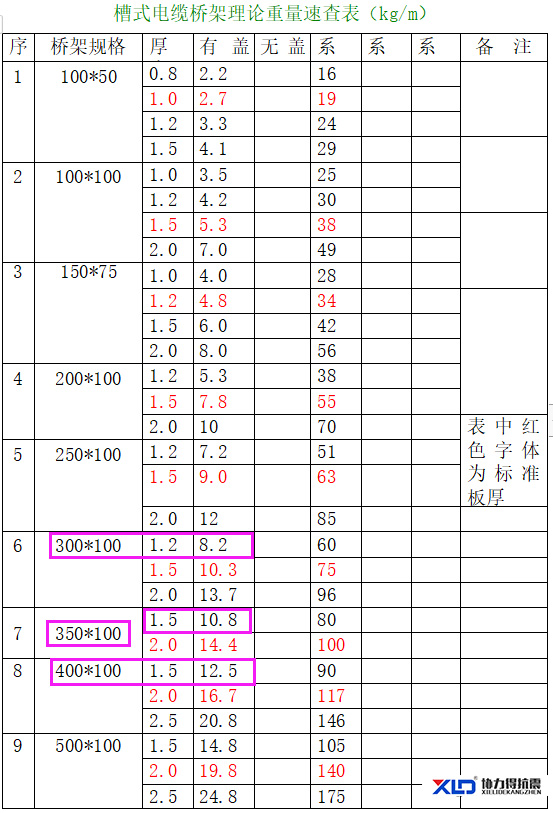

（此數據來源于網絡）

從橋架自身的重量可以看得出，都按1.5mm厚的材質，從400mmX100mm規格算起（350mm寬不是常用規格）的自身橋架重量都快接近15kg/m了，再往上加大規格那就更不用說了。這還沒算橋架內的電纜電線重量。

那電纜重量大概是多少呢？

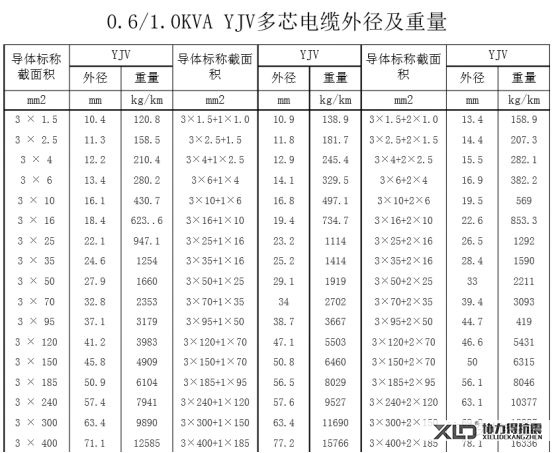

用此表可以核算好YJV電纜重量，與橋架重量進行一個合計就大概得到了結果。因此可以看出，300mmX100mm(1.2mm或1.5mm厚）的橋架可能是一個分界點，具體還要看里面放了多少電纜。

總結：

1、強電橋架1.5mm厚、400mm寬及以上的橋架（槽盒）肯定要做。小橋架里面放大電纜需另行核算。

2、弱電和火警橋架本文并未估算相關線纜的重量，那么從機房起的主干段橋架，500mm寬及以上肯定要做。

3、考慮到抗震支吊架的成本，實際中抗震支吊架工程的深化設計施工可能并沒有做到非常精準地核算。橋架高度和厚度的選擇也會影響結果，因此具體事項需綜合考慮。
