國內設計院暖通設計流程與方法

第一，暖通設計的三個階段

一項新建工程，在國內設計院，設計一般分為三個階段，即規劃階段、初步設計階段和施工圖階段。

1.計劃階段

規劃階段，一般都是以建筑為主，暖通專業有時候會不需要去做，一些大型的民用或工業項目，暖通專業也只是簡單的做了幾篇文章，講一下以后要做的一些事情，主要采用什么技術手段，等等，基本上都是很簡單的。

二.初步設計階段

初始設計階段，暖通設計除了出圖外，還要出一些圖樣，讓別人對要做的工程有個初步的了解。就拿辦公樓來說吧，我們怎樣才能完成該工程的 HVAC初步設計呢？先要了解一下這座建筑的位置、性質、檔次等相關情況，如果這座建筑在北方，那么要了解一下這座城市冬季是采用集中供暖方式供暖，還是有獨立的鍋爐房供暖？這是一座高級寫字樓嗎？房主對這棟建筑的定位如何？最好使用分體空調還是集中空調？冬季該用暖氣片還是中央空調系統？建筑學專業對外部立面有什么要求？像這樣的問題在做設計之前需要考慮，需要我們和業主溝通，和相關政府部門溝通，和相關設計專業溝通。

經過許多情況的了解和確認，便可開始做設計。一個高級辦公大樓，如果性質單一，低于100米，那該做什么設計？先從心開始計算。一般而言，應該在以下幾個方面進行設計：

(1)大樓中央空調系統

辦公樓一般都采用新風加風機盤管系統，現在也有辦公樓采用 VAV全風系統，也有樓板集中加風機送風等，根據實際情況，確定一種系統形式。主機組是風冷式還是水冷式，根據需要，是采用何種壓縮方式，選擇哪種冷卻器，水系統管理人員如何安排，水泵、冷卻器如何控制運行等等。

(2)建筑物的通風防火系統

這座建筑中，人員眾多，需要考慮火災時如何逃生，根據相關設計法規，考慮封閉樓梯是否需要設置壓力送風系統，消防前室是否需要設置壓力送風系統？通道是否需要安裝機械排煙裝置？洗手間怎樣通風呢？建筑物是否有地下停車場，如何進行通風和機械排煙？廚房是不是有，油煙怎么排？按實際情況決定。當你知道該做些什么之后，你可以按照下面的步驟來做：

一、建筑在冬季和夏季的空調負荷計算(初步設計階段，可采用面積指標來估算)；

二、布置系統，按計算進行設備選型，向各專業提資料；三、系統布置指的是主要系統的設計，按系統的布置，應將機房位置和大小，管井位置和大小，穿墻大孔的位置和大小，穿樓板大孔的位置和大小，等等提供給建筑專業；向結構專業提供機械設備的重量和大概位置，穿樓板大孔的大小和位置，等等。為電器專業機械設備提供用電，主要控制要求等；為給排水專業提供機器的排水和用水點等。接收其他專業提供給您的專業信息。并且根據各專業總結，調整您的設計方案。

(3)文字整理

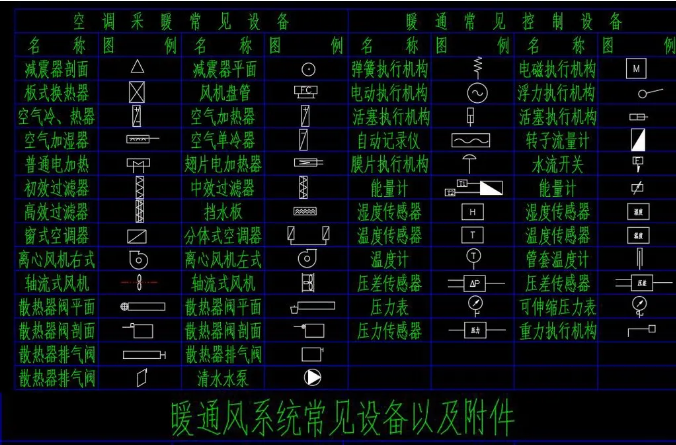

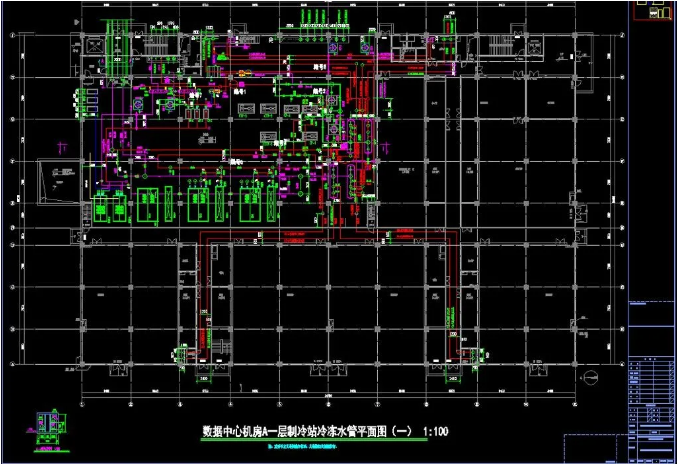

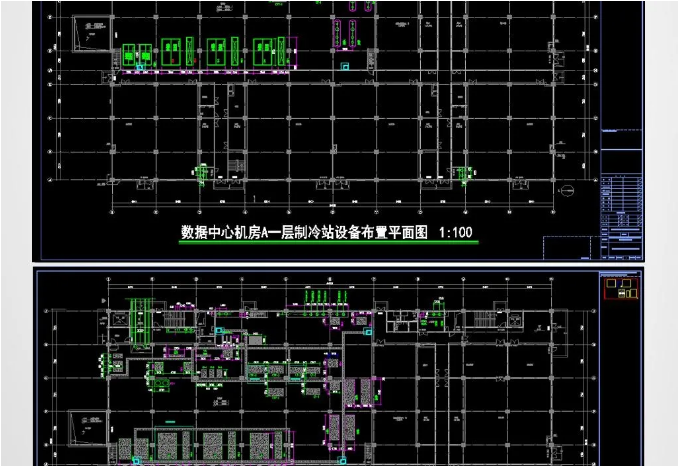

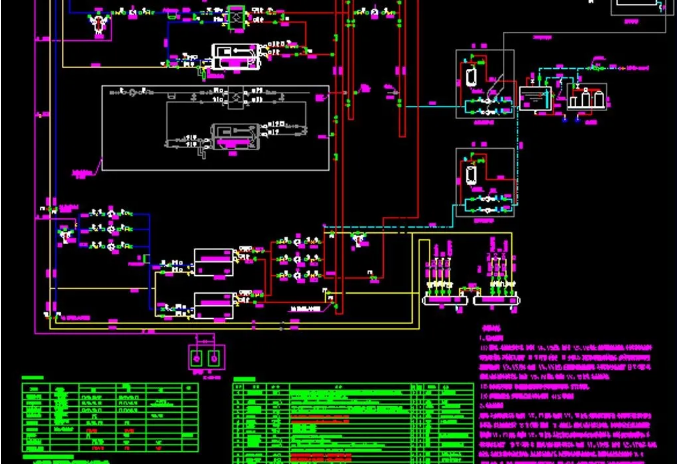

制冷機房設備布置圖、水系統原理圖、監控系統布置圖、主送排風系統布置圖、消防排煙平面圖、設備清單、初步設計說明書等。通過這種方式，基本上完成了一個完整的初步設計，再經過其他暖通設計者的審核、審定，最后才能簽出圖紙。

三.施工圖階段

施工圖紙是工程項目實施的基礎，是在初步設計的基礎上完成的。一般而言，如果沒有大的變化，基本上就是按照初步設計時形成的思路進行深化設計；如果情況發生變化，比如建筑方案的重大調整，實際情況與初步設計時不一樣，業主要求有新的變化，則整個 HVAC設計都要重新考慮。類似地，我們以那幢高層辦公樓為例，繼續進行施工圖設計。要求的設計內容沒有改變，仍為中心空調設計、通風防火排煙設計、設計及施工說明等幾個方面。

第一種是計算，包括空調冷、熱負荷、通風、排煙、設備選型等的計算；此階段空調冷熱負荷計算需根據國家的要求，采用逐時負荷法，其中冷負荷系數法和調和法兩種，選擇其中一種即可，空調負荷計算相當復雜和麻煩，目前有許多負荷計算軟件，使用起來比較方便；通風量和消防排煙量是根據國家頒布的相關規定或設計手冊中規定的某些要求計算的；設備選型計算是在系統大致確定之后，包括風機的選擇、末端空調安裝、水泵的選擇、冷凍主機的選擇等等。

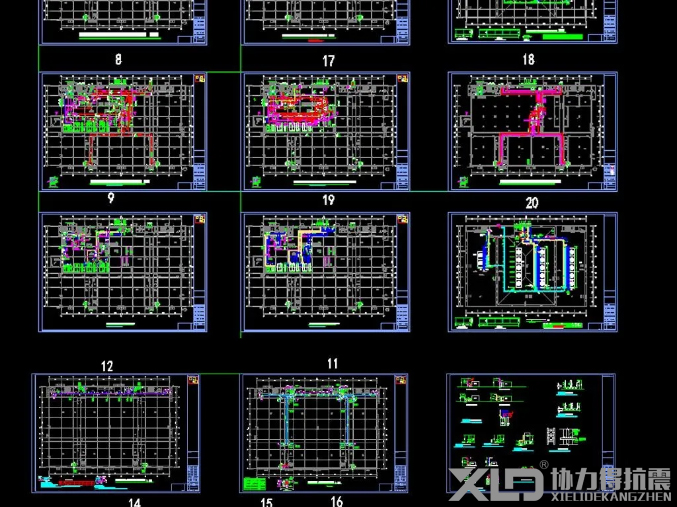

選擇好基本參數和設備后，即可進行系統設計，及繪圖階段。圖紙的設計要比初步設計階段深化很多，圖紙的深度要求是拿到圖紙后才能進行實際施工。那又需要什么深度呢？對于那座辦公樓，需要繪制的圖紙有：每層空調通風平面圖，每層消防排煙送風平面圖，每層空調水平圖，冷凍機房平面圖，每層空調水平圖，每層空調水平圖，每層空調水平圖，每層空調水平圖，各層空調水平圖，冷凍機房和空調機房剖面圖，輔助設備節點大樣圖，控制原理圖，設計和施工總說明，設備材料表，安裝明細表等。

圖中，我們要表示出該工程的大致情況，如何使用空調系統，通風系統，消防系統及控制系統，如何布置風道、水管的走向，標高，管徑的大小，選擇什么樣的設備，這些設備如何排出，連接成什么樣的系統，這個系統如何工作，每個功能室需要多少冷熱熱量，送風多少，隔振消音形式如何，等等。

除這些圖紙外，我們在施工時，要參照那些國家和行業的標準圖集，哪些國家的設計和驗收規范，這些也要交代清楚。這些工作中，還需要各專業互相提供資料，這與初步設計中的情況是一致的。全部工作完成后，就可以出圖了，圖紙?jiān)诮唤o業主之前，需要先在內部進行校對、審核和確認，有些地方還會有專門的審圖公司來審核圖紙。
