BIM應用案例分享——管道綜合支吊架施工實踐

該項目機電專業包括30多個系統，管道36條，參建單位眾多，施工水平良莠不齊。如果各參建單位各自為政，只顧自己負責的專業管線施工，缺乏統一的協調和管理，勢必造成現場混亂和混亂無序，嚴重影響施工質量。

支護是否一體化對比

有無復合支架的復合支架

因此，項目部采用 BIM技術對所有機電管線進行綜合排布，制定綜合支架方案，并承擔本工程的綜合支架施工。

㈠

管道綜合排布

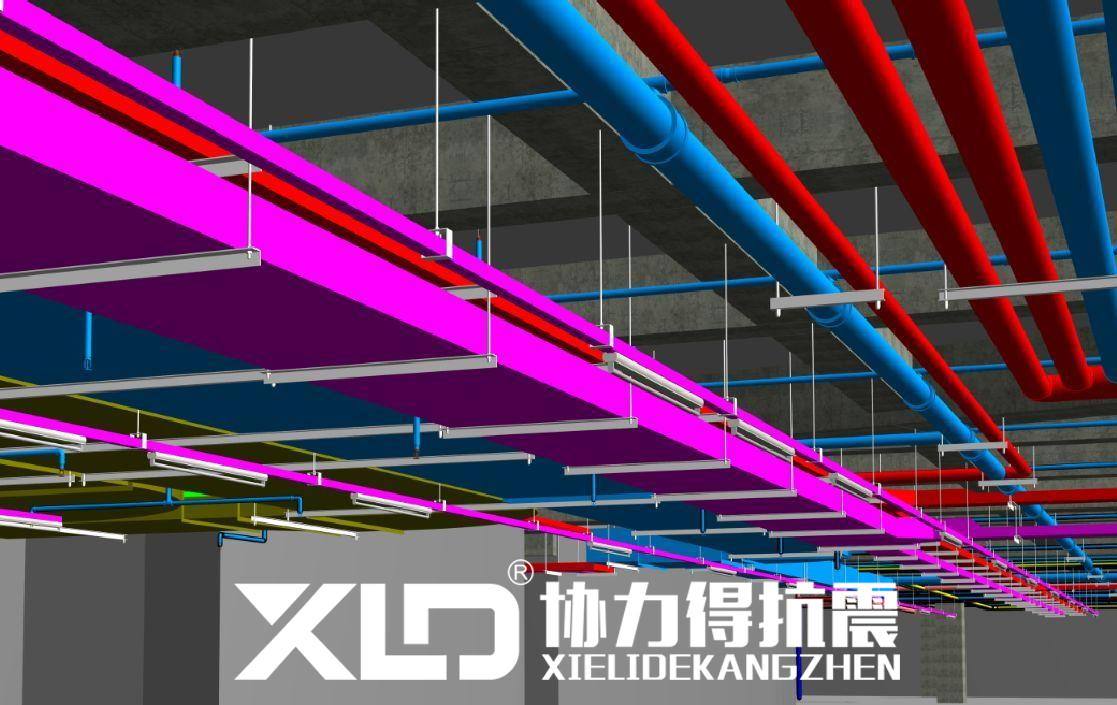

利用 BIM技術輔助管道的綜合布置。

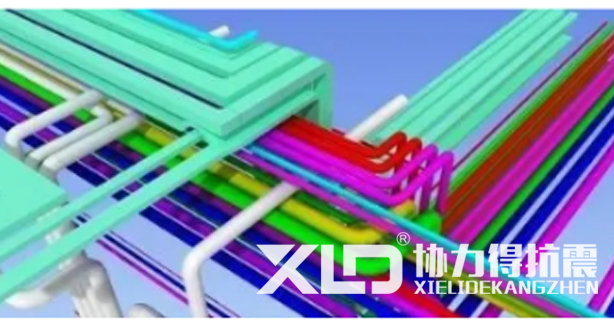

示例1：這里有36根管線，分層密集，綜合排布后共分8層，整齊美觀。

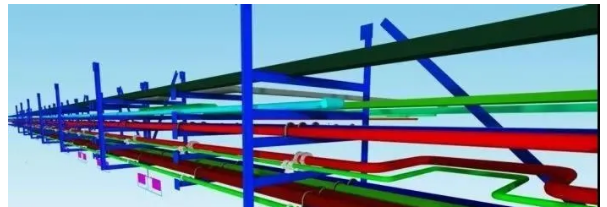

三區二層管線綜合排布

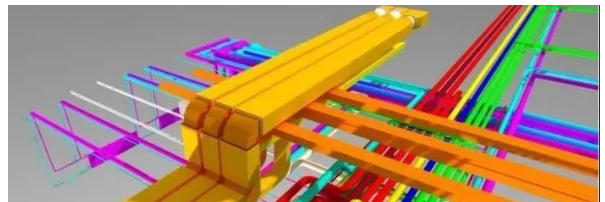

例子2：這里的管線縱橫交錯，高程重疊，碰撞頻繁，綜合排好后才有秩序。

三層管道在 VI區的綜合布置

該工程管道綜合排泄的原則：

一、保留安裝維護空間；

二是小管放大管，有壓管放大管無壓管，低壓管放大管；

行程長的管道位于上層，行程短的管道位于底層；

四、考慮閥門和法蘭在管道閥門并聯安裝時的隔熱間距；

五、金屬管道和金屬槽盒敷設在蒸汽管道下0.5米處，在管道上1.0米處；

六、通信橋架與其它橋架的水平間距至少為300 mm，垂直間距至少為300 mm，以防止磁場干擾；

7)橋架最上面的橋架槽蓋開啟面為至少50 mm垂直凈空。

㈡.

選擇性計算

根據管道綜合布置，以 II區2層為例，規劃出綜合支架方案。

二層管道綜合排布二層

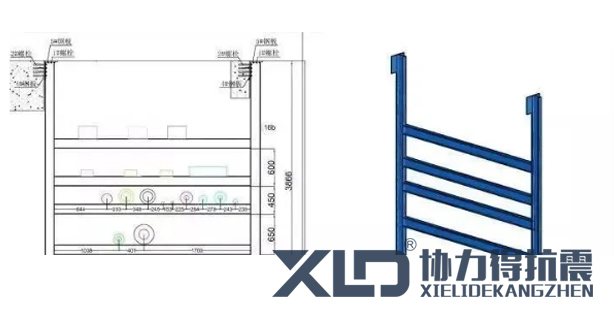

初步選擇支架型鋼，制定支架綜合方案，建立支架的三維模型；

2.每個節點的受力計算(=管道自重+滿水重+保溫層重+保護層重)，管道長度按4.5米計算。

三、支架受力分析。

下面三層支撐物占整體質量的95.5%，為便于計算，下面三層支撐物建立力學模型。

四、擬訂計算參數。

一、荷載放大系數：1.5；拉桿長度細比限制：300；受壓桿長度細比限制：150；橫梁撓度限制：1/200。

2)設計信息

材料：Q235-B; fy=235.0 N/mm2； f=215.0 N/mm2； fv=125.0 N/mm2；梁跨度：l0=3.51 m；梁截面：[16 b；凈截面系數：1.00；

三、參考標準和規格：

建筑物結構荷載規范鋼結構設計規范混凝土結構設計規范

五、檢查支座類型和焊縫強度，經濟選擇綜合支座型鋼。

(1)計算單一條件下截面內力(正、負軸拉力)

兩種載荷組合下的最大內力=1.2x恒載荷+1.4x活載

三、彎曲強度的計算

6.將支座載荷逐個分配到每個型材構件，匯總出錨栓的受力情況，選擇錨栓的類型、規格和數量與螺栓的設計強度值相結合。

通過計算，得出每個支架立柱最大軸力 N=65.331 KN，當混凝土強度為C30時，M16X110抗剪設計值 V=14460 N, F=21010 N。當僅受剪力時：每根柱子所需的膨脹螺栓數量 n= N/V=65.331/14.460=4.52=5；當僅受剪力時：每根柱子所需的膨脹螺栓數量 n= N/F=65.331/21.01=3.11=4。從而確定膨脹螺栓的規格和數量。

7.請?jiān)O(shè)計院進行結構彎矩和剪力校核。

㈢.

仿真試驗

一、加工試驗?zāi)Ｐ?，模擬支架受力情況，檢驗支架整體及結構的安全性能。

二、出具檢驗報告。

㈣.

計劃會審

制定支架整體方案(附計算書和試驗報告)，經施工單位和監理單位驗收合格后實施。

整體支撐施工方案

第五級

工藝控制

一、大型門式支架調節裝置

[14,[16制作的支架廣泛使用，跨度大于3 m，部分大于6 m；柱長大于4.5 m，部分大于6 m；層數都在5層以上，單體重量達到1.4 t。

建設期間存在下列問題：

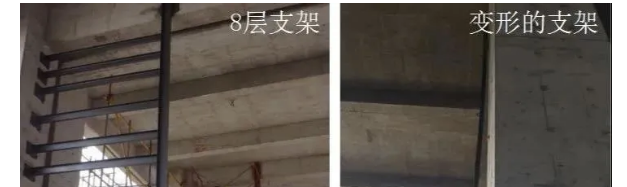

一是支架柱較長，容易變形和扭曲；

支架層數多，焊口密集，焊接應力集中，易造成焊接變形。

上述問題都會造成支架安裝后的局部變形，影響整體布局的美觀。

因此，項目部設計了加工“支架調直器”來調節變形支架。

示意圖

限制裝置采用[20]制造，一側開140X140方形口，一側開165X120矩形口；在實際計算槽鋼長度時，要保證方管與支架之間的距離比千斤頂本體長度稍大，且小于千斤頂行程與本體長度之和。

元件一極限裝置俯視圖

開式側鉆Φ30圓孔，并穿入Φ25螺紋鋼限制支架與限位裝置的相對位移；在靠近焊接Φ20螺帽、調整前千斤頂不受力時，擰緊螺栓，防止調整器墜落。

部件1限制裝置的側視圖

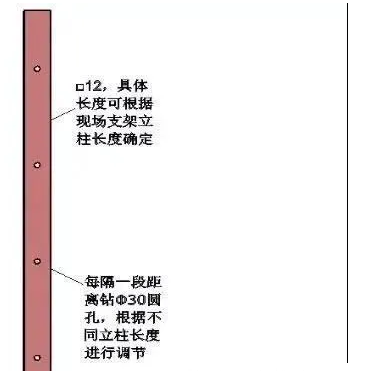

用□120X120X4.5制作的支撐裝置，插入限制裝置的方孔中，支撐千斤頂?shù)牡撞?。按一定距離間隔鉆不同長度的Φ30圓孔，可滿足不同長度立柱的調直工作。

組合式二支撐裝置

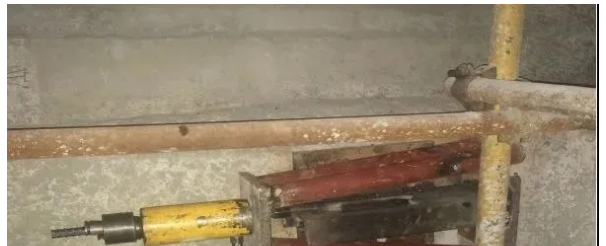

行動步驟

2.設計處理蒸汽、冷凝水的管道支架

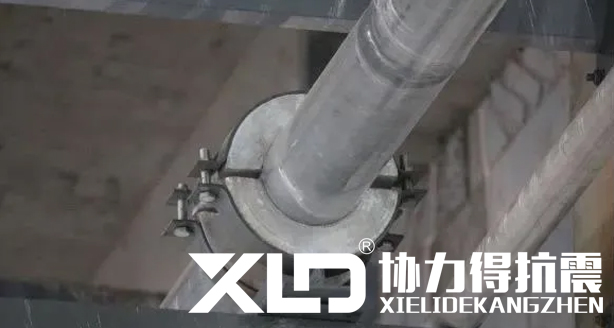

冷凝水導向管座：圓管上焊鋼板作支撐立板，矩形管切割后倒置作限位裝置，不銹鋼立板與管道全焊，聚四氟乙烯板內襯矩形管，減少摩擦系數，保溫。

模型圖和現場圖

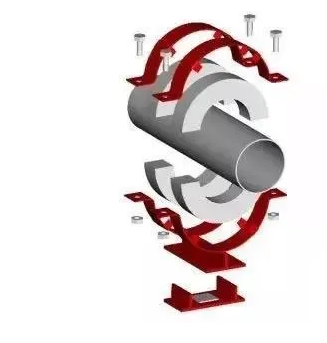

二、蒸汽導向管座

外殼采用1.5X25,4.0X60mm鋼帶，8 mm厚鋼板焊接；滑動面采用 PTFE型聚四氟乙烯板， PTFE熔點為327℃，使用溫度250℃>195℃，摩擦系數為0.04，在固體材料中摩擦系數最低，可有效地實現管道的抗滑作用；外殼內襯石棉管托絕熱。

立體模型圖

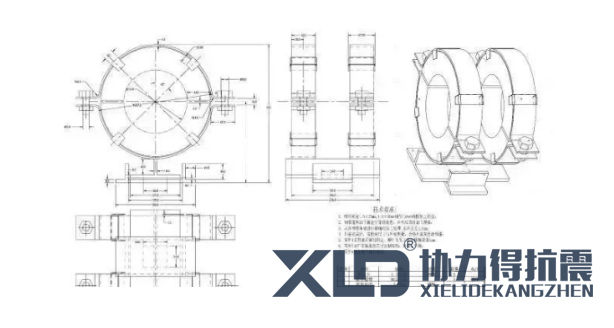

定制加工圖

實地效果圖

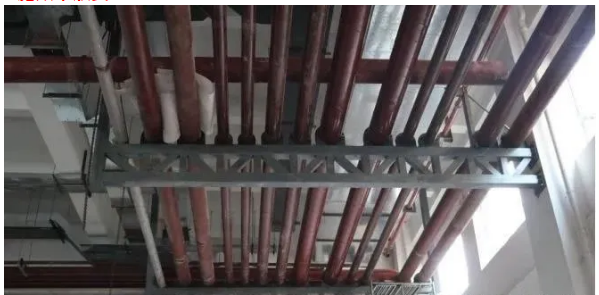

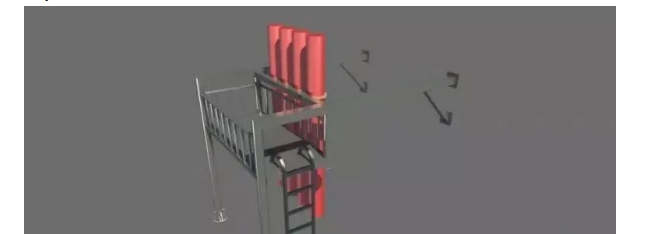

3.利用綜合支架搭建維修平臺

該項目大部分管線標高超過5 m，部分閥門標高超過3 m，為便于后期維修操作，采用了綜合支架搭起的檢修平臺。

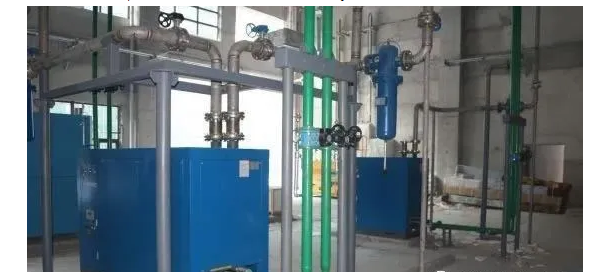

制冷站立管支座

四、單一支架"一體多用途"

垂直管子和水平管子共用支架，主垂直管子兼顧分支管子支架。

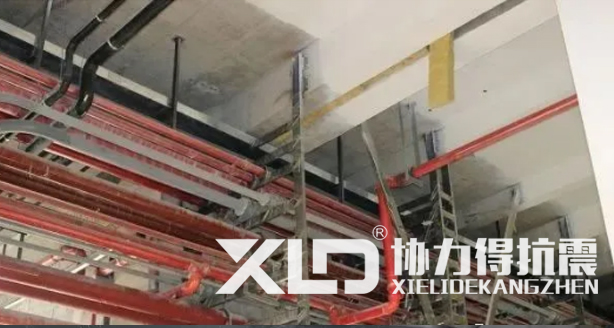

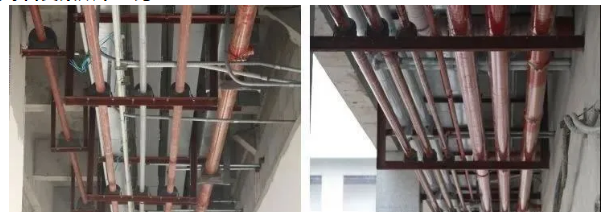

工程實施效果圖
