體育中心施工中的BIM應用

      本文通過實例，結合預應力空間結構的特點，將 BIM技術應用于工程施工管理，分別介紹了 BIM技術在體育場館場地布置、施工深化設計、施工安全控制、施工動態模擬、施工質量控制和施工進度控制等方面的應用，為類似工程施工管理提供參考。

項目背景

工程背景

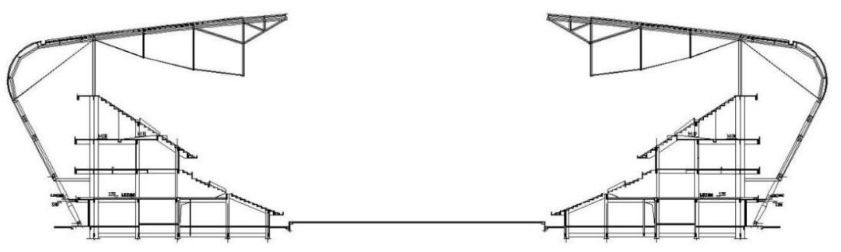

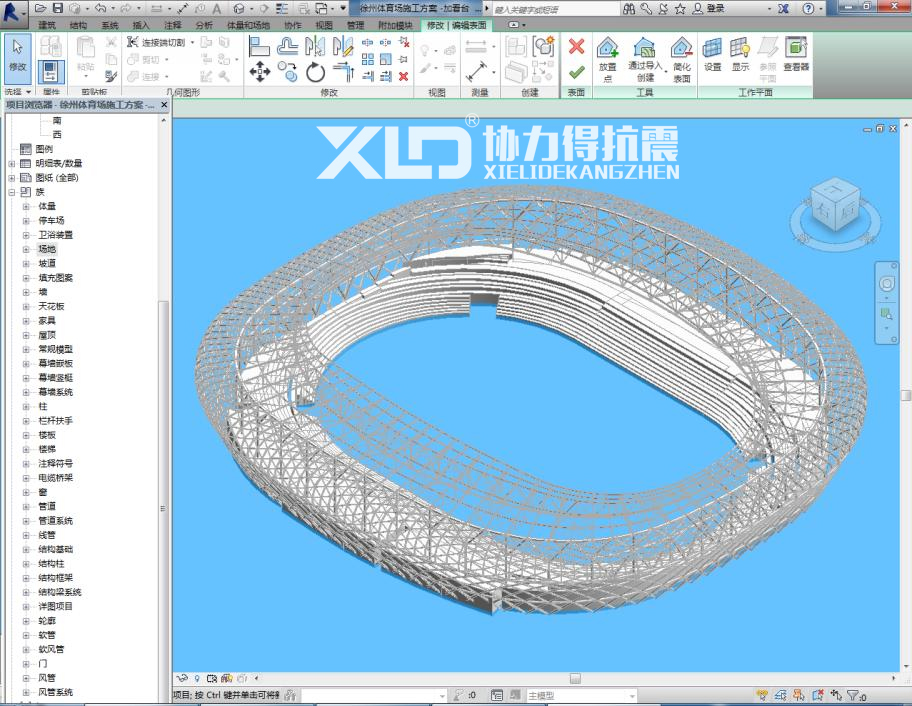

體育館占地面積591.6畝，總建筑面積20萬平方米，可容納3.5萬人觀看比賽，集運動競賽、大型集會、國際展覽、文藝演出、音樂會、演藝中心于一體。體育館采用大型復雜索承網格結構，最大標高約45.2米，平面形狀接近橢圓形，結構尺寸約263mx243m，中間有一個大的類橢圓形開口，開口尺寸約200mx129m。它具有受力復雜，施工技術含量高，施工管理難度大等特點。結果圖表，顯示了 BIM的整體結構模型和結構剖面圖。

BIM 應用內容

信息管理應用內容

1.應用 BIM技術的必要性

本工程空間形態關系復雜，跨度大，懸挑長度大，受力復雜，預應力張拉困難，施工中存在著許多困難和問題，如：施工過程是不可逆轉的，如何合理安排施工及進度；安裝多項，如何控制安裝質量；施工過程中結構應力和變形狀態如何控制在安全范圍內等。傳統的施工控制技術很難解決這一問題。

將 BIM技術、模擬分析技術和監控技術相結合，實現學科交叉，形成一整套適用于預應力空間結構施工的全過程施工控制與監控技術，應用于該工程施工項目管理，可確保結構施工的質量、進度與安全。

2.基于 BIM技術的工地布置方案

本體育館施工難度較大，施工前合理安排施工場地機械等施工資源尤為重要。運用 BIM可視化模型進行三維立體施工規劃，可以更加方便、準確地進行施工布局規劃，解決了二維場地布局難避免的問題。

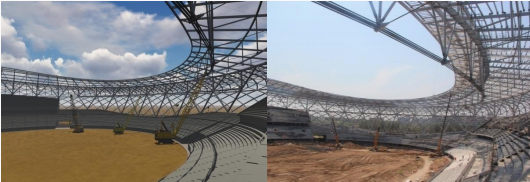

在構建良好的項目整體結構 BIM模型的基礎上，科學地進行生活區、鋼結構加工區、物料倉庫、現場物料堆場、現場道路等施工場地三維立體規劃，能直觀地反映現場情況，減少施工用地，確?，F(xiàn)場交通通暢，方便施工人員管理，有效地避免了二次作業和事故發生。工程過程中場地布置模型圖與現場實際相對應如圖所示。

3.基于 BIM的深化建筑設計

本運動場鋼結構預應力節點較復雜，設計單位提供的施工圖細度不夠，與現場施工有許多矛盾之處，需要進一步細化、優化、完善。

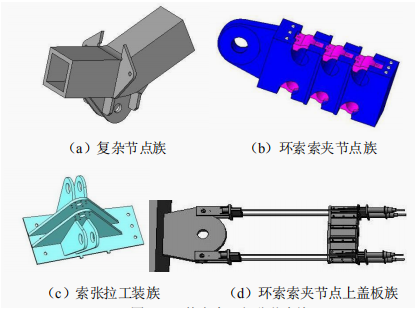

利用 BIM技術，體育中心施工深化設計采用 BIM技術，根據深化設計需要，創建了一套包含大量信息的族文件，包括構件尺寸、受力、材料、施工時間和順序、價格、企業信息等各種參數，其中有專門用于體育中心的耳板族、索夾族、索頭族、索體族和復雜節點族，根據創建的族文件可自動生成各專業的詳細施工圖紙，同時對各專業設計圖紙進行整合、協調、修改和校核，滿足現場施工和管理的需要。圖中顯示了已建立的部分

在結構體系中，預應力是通過索夾節傳遞的，因此索夾節設計的優劣直接決定了受預應力作用的效果。本運動場內鋼拉索受力較大，需進行二次驗算，以保證結構安全。

在 Ansys有限元軟件中引入所建立的索索夾模態模型進行彈塑性分析，既保證了力學分析模型與實際模型的一致性，又節省了二次建模時間。分析結果如圖所示。

四、 BIM技術在建筑安全管理中的應用

近幾年來，建筑安全事故不斷發生，人們的防災減災意識大大增強，結構監測研究已成為國內外的前沿課題之一。

在沒有預應力作用前，運動中心是瞬態體系，由于預應力作用而形成結構體系。為及時了解預應力鋼結構施工的荷載及工作狀態，設計了一套基于工程特點的三維可視化動態監控系統，對施工過程進行實時監控，確保施工過程中結構的應力狀態和變形狀態始終在安全范圍之內。

研制的三維可視化動態監測技術與傳統監測技術相比，具有可視化的特點，可在三維虛擬環境中漫游以直觀、形象的方式提前發現現場各種潛在危險源，提供更加方便的方式查看被監測地點的應力應變狀態，當某個監測點的應力或應變超出預定范圍時，系統會自動采取報警提醒。

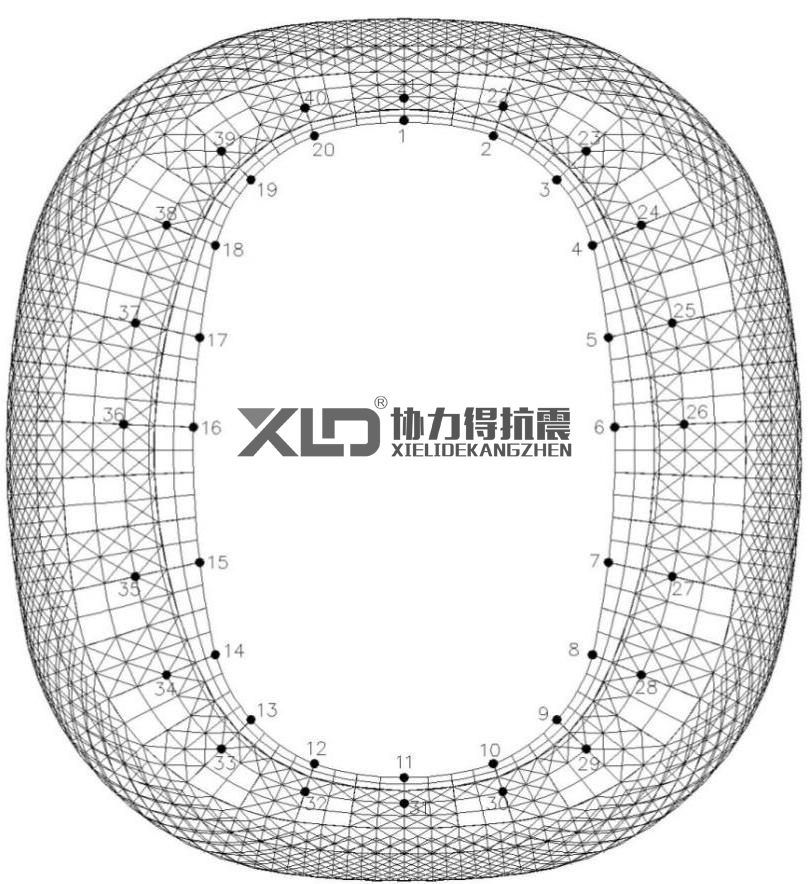

工程中的變形監測點選取徑向梁的梁端和跨中位處20個，共有40個監測點；應力監測點分布在環梁和徑向梁上，每個監測點在梁的上下翼緣處各設一個正弦式應變計。其具體監測點布置情況見圖中所示

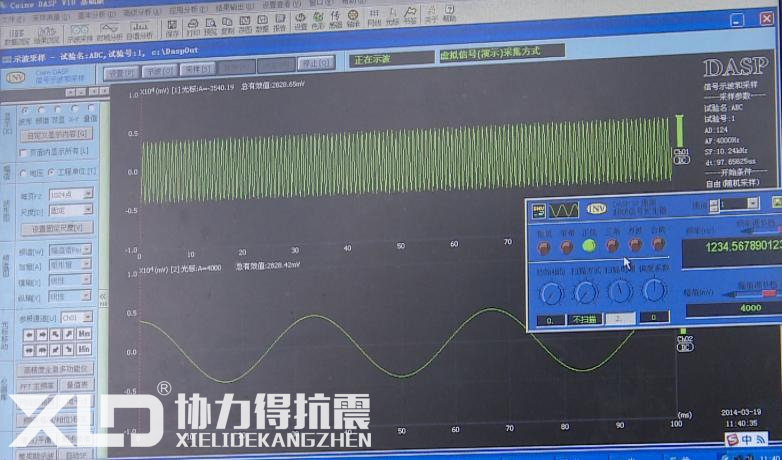

在圖表中顯示了體育中心的數據采集系統。

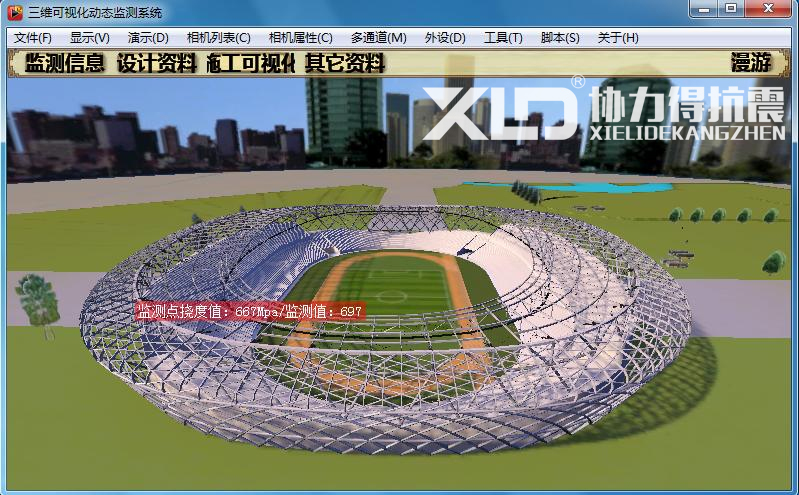

體育場館三維視覺動態監控系統的界面如圖所示。

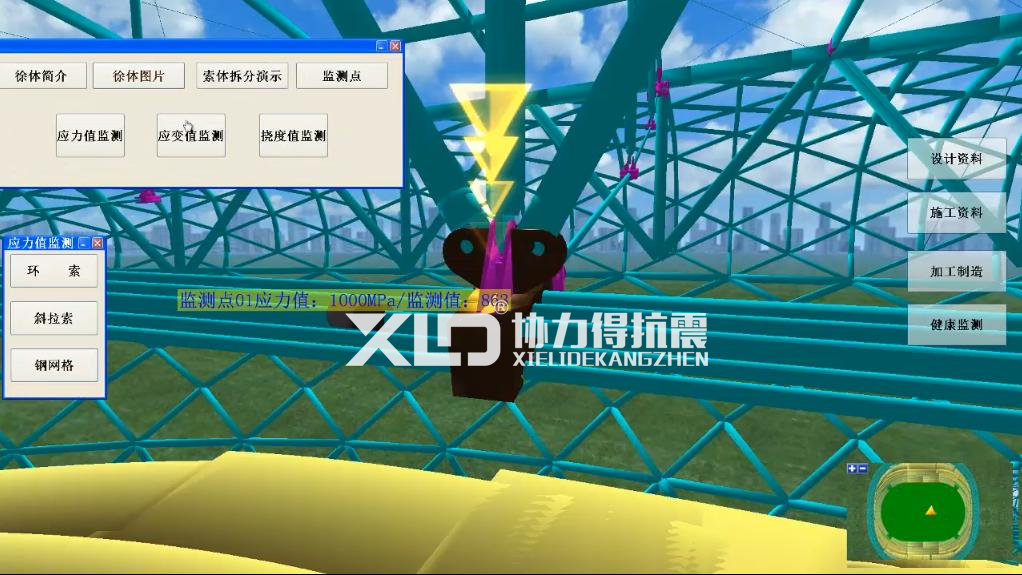

在某個特定時間點，環索應力監測如圖

5.基于 BIM技術的施工動態仿真

本運動場工程規模大，復雜程度高，預應力施工難度大，為尋找最佳施工方案，方便施工項目管理，采用基于 BIM技術的4 D動態模擬施工，對不同的施工方案及施工方案進行對比，以求更直觀、準確地反映整個施工過程，有效縮短工期，降低成本，提高質量。

建筑模擬的實現過程是建筑工程計劃書、 Revit三維模型和 Navisworks建筑動態模擬軟件結合時間(時間節點)、空間(運動軌跡)和構件屬性信息(材料費、人工費等)進行組合的過程，它們之間的相互關系見圖，體育中心建筑動態模擬的最終四維動畫截圖。

6. BIM技術在安裝質量控制方面的應用

對于預應力鋼結構，預應力關鍵節點的安裝質量關系到結構的安全性。施工質量不合格，輕則會造成預應力損失，影響結構的受力形式，重則會造成整個結構的破壞。

在本項目中， BIM技術在工程安裝質量控制中的應用主要包括兩個方面：

首先，要控制關鍵部位如索夾頭、調節端索頭等的加工質量；其次，要控制施工質量，如安裝部位焊接是否符合要求，螺釘是否緊固，安裝位置是否正確。

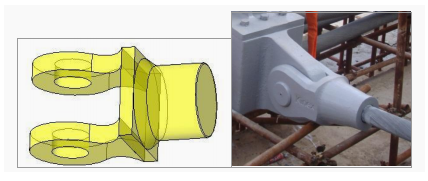

以族文件的關鍵部位與工廠加工構件進行對比，檢查加工構件的外形、尺寸等是否符合加工要求。BIM模型與固定端索頭實際構件的對比見圖。

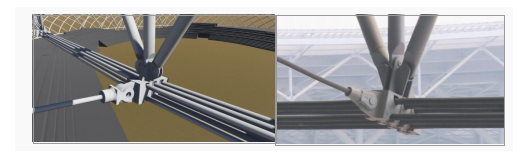

本工程關鍵節點預應力安裝復雜，采用 BIM模型或關鍵部位安裝動畫來指導安裝工作，可有效控制安裝質量。通過與現場實際安裝的對比，可以看出環索-徑索夾節點的安裝模式如圖所示。

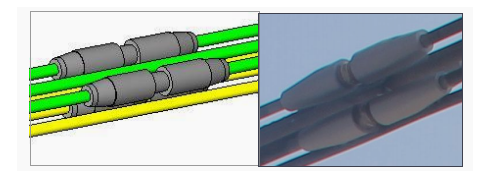

鋼索對接安裝模式與現場實際安裝對比見圖

7. BIM技術在工程進度控制中的應用

過去工程項目管理中存在的最大問題是協作效率不高，據一項研究表明，工程項目進度超過20%時，協作就會失去效率。本運動中心采用基于3D的 BIM溝通語言，協同平臺，采用施工進度模擬，結合現場 BIM技術和移動智能終端的拍攝，提高問題溝通的效率，最大限度地保證施工進度目標的實現。

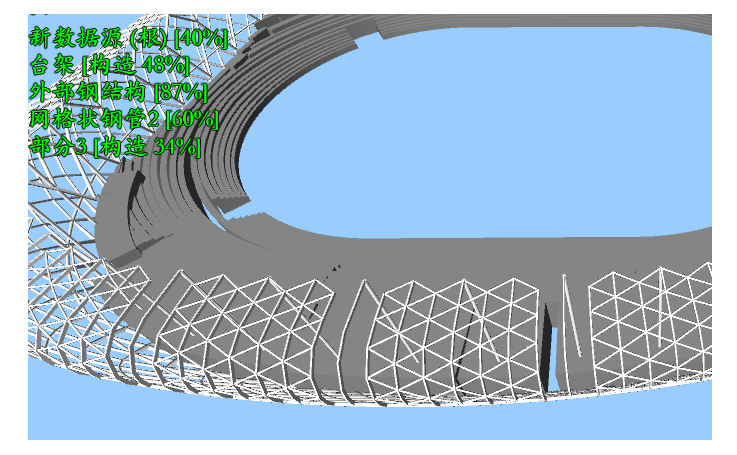

施工進度模擬時，一是能直觀地檢查實際進度是否符合計劃要求；二是若由于某種原因造成工期偏離，可分析原因，采取補救措施或調整、修改原計劃，以確保總進度目標的實現。屋面施工進度如圖所示。

通過無線移動終端、 WEB (World Wide Web全球 WAN)和 RFID (Radio Frequency Identification WF RFID)等技術，將整個流程與 BIM模式結合起來，實現了現場日常施工進度管理，避免了某一環節出現問題而影響施工進度。
