抗震支吊架、活動支吊架、裝配式支吊架、固定支架等各類支架你分的清楚類型嗎？

雖然有支吊架的國標圖集，還是很難弄清楚什么是固定支架，什么是活動支架？是不是管道與支架焊在一起的就是固定支架，沒焊接在一起的就是活動支架？今天協力得抗震支架為您來梳理下各類支吊架的區別。

管道支吊架

管道支架是用于架空管道固定的結構件，根據其用途的不同，可分為移動支架、固定支架和抗震支架，其中移動支架又分為滑動支架和導向支架。

01、活動支吊架

活動支架可細分為滑動支架、滾動支架和導向支架。

1）滑動支架

滑動支架有滑動支承面的支架，可約束管道垂直向下方向的位移，不限制管道熱脹或冷縮時的水平位移，承受包括自重在內的垂直方向的荷載，如下圖所示。

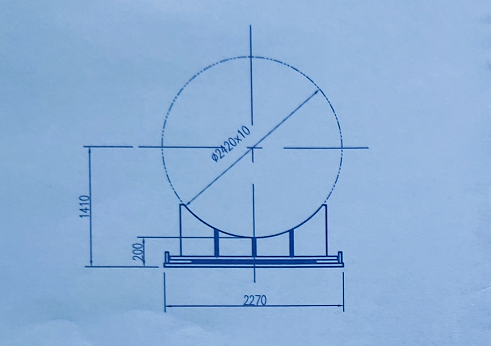

滑動支架

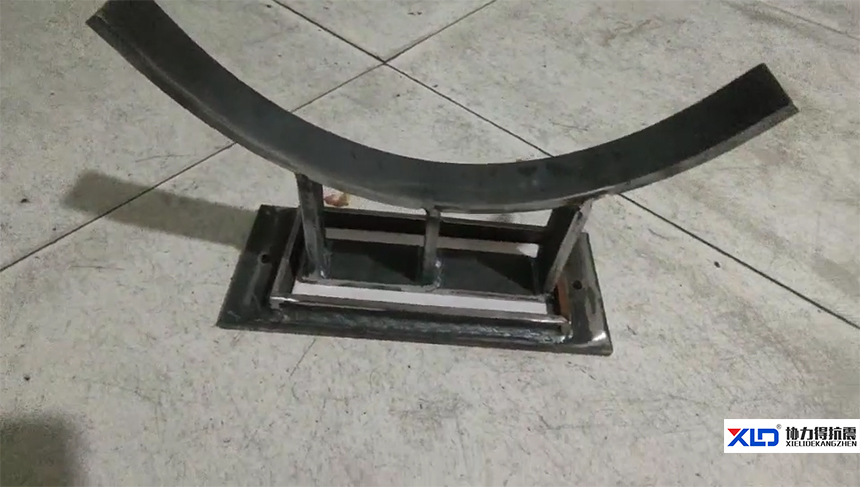

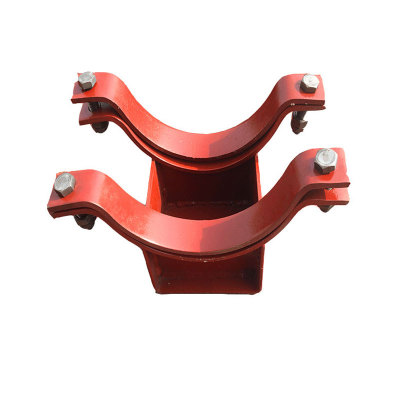

定制滑動支架圖片

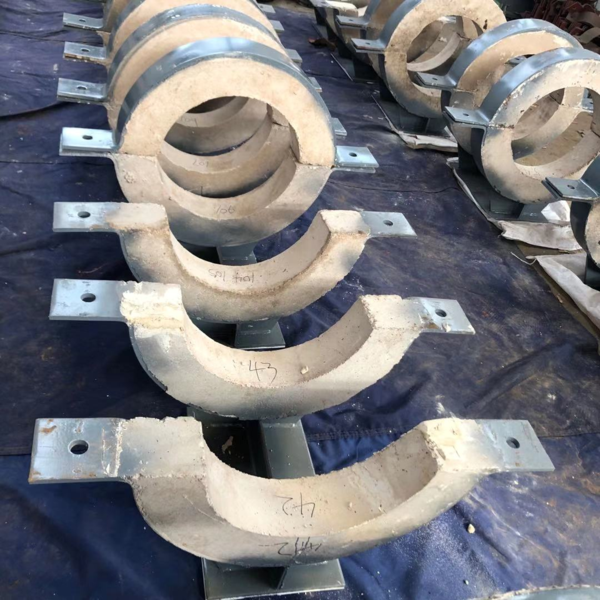

滑動支架?；瑒?dòng)支架上管子與支架間的相對運動為滑動。滑動支架又進一步劃分為用于不保溫管道的低滑動支架和用于保溫管道的高滑動支架兩種，如圖2-67所示。

2）滾動支架

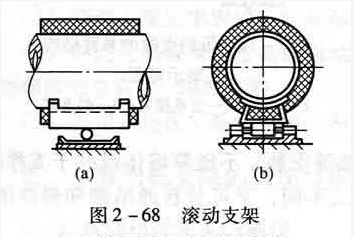

滾動支架是將滾動式或滾珠添加到管道滑托和支座之間，使管道和支座之間的相對運動為滾動式運動，從而將滑動摩擦力變?yōu)闈L動式摩擦力，這種支座被稱為滾動式支座，主要用于大直徑、無橫向位移的管道。根據滾珠支座的不同，可分為滾珠支座和滾柱支座，如圖2-68所示。一種是能承受高溫介質，另一種則對管道摩擦較大。

3）導向支吊架

導向支吊架是用來保證管線按一定方向位移，限制其它方向位移。導向支架按照使用功能，還分為只允許管線沿一個方向(軸向)運動的直線導向支架和允許管線在一個平面內移動和轉動的平面導向支架。實際民用建筑工程中，管道軸向運動的導向吊架應用的最多，管道與吊架之間常用管卡與木托（保溫管道）固定限位。

導向支架是滑動支吊架的一種，它能使管子軸向移動，而滑動支吊架則比較靈活，能使管子在徑向軸向移動時產生一定的位移。一般認為，滑動支架只對管道起支撐作用，管道可隨自身熱脹冷縮而滑動，在此過程中，滑動支架不會對管道向膨脹方向施加反力?；瑒?dòng)架管道在軸向和徑向上不受限制，即允許管道在前后、左右、上下都有位移；滑動架在用途上與導向支架不同，滑動架受管道熱膨脹或冷收縮的限制，而導向支架則受到方向限制。因此滑動支座和導向支座在結構上也有一定區別。

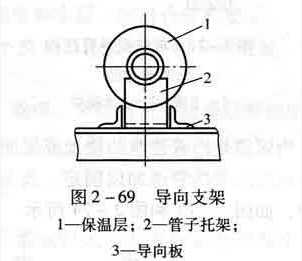

導向支架是在有軸向位移的支架兩側加裝型鋼擋塊，使管道在做軸向運動時不致偏離管道的軸線。導向支架是以滑動支架為基礎，在滑動支架兩側的支架橫梁上，每側各焊置一塊導向板而形成，如圖2-69所示。

02、固定支架

固定支架是將管道的某一部分固定在一點，無論在軸向上、徑向上都不允許管道發生移動，如下所示。

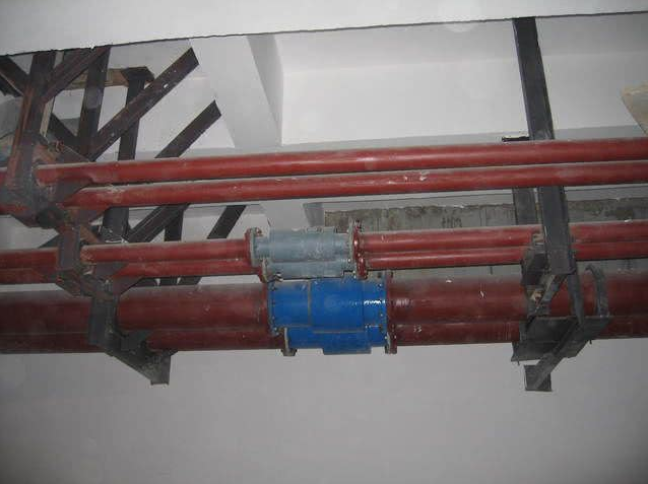

水平管道固定吊架

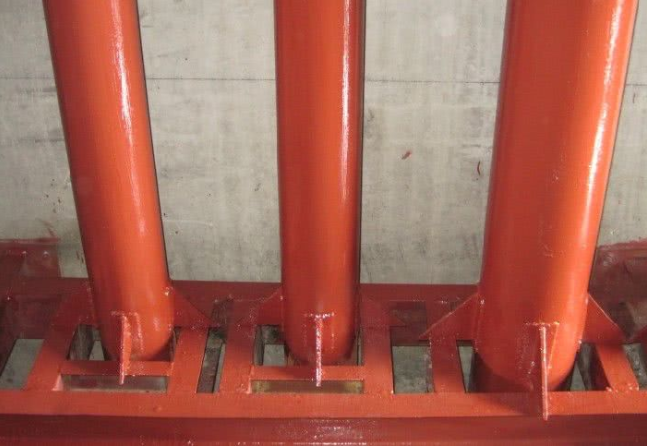

垂直管道固定支架

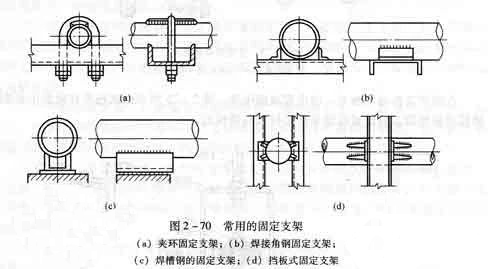

常用的固定支架如圖2-70所示。

03、托架、吊架、卡架

按照其自身的結構形式，管道支架可分為托架、吊架、卡架。

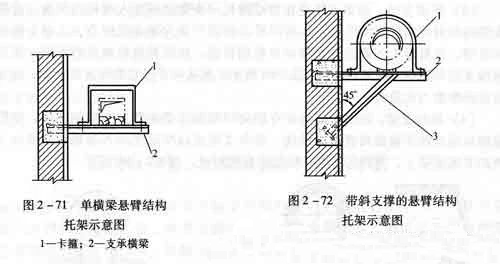

當管道沿墻或柱敷設時，可采取托架或卡架來把管道從下面托起或從水平方向上卡住，如圖2-71和圖2-72所示。

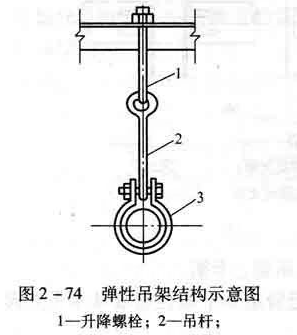

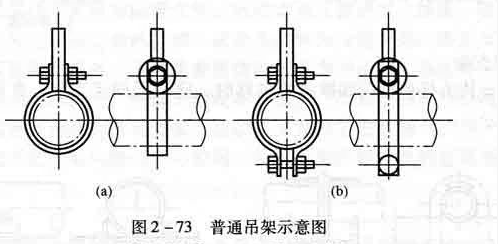

當管道是沿著建筑的樓板或屋面、梁、桁架等安裝，不能靠墻體或柱子支撐時，就必須用吊架將管道加以固定。按照吊掛的形式不同，又可分普通吊架和彈性吊架兩種，如圖2-73和圖2-74所示。

在管道有振動的地方，應設置減振吊架。圖2-75所示的減振吊桿就是由夾裝的橡膠減振墊圈或彈性減振器來便吊桿具有彈性的。

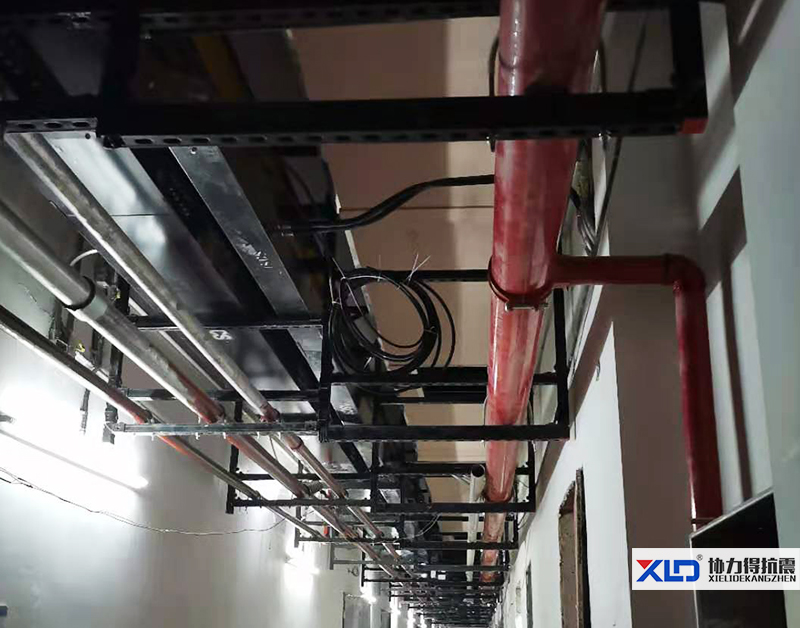

裝配式支吊架

裝配式支吊架還有另外一個稱呼叫做組合式支吊架或者成品支吊架，其主要可以把管道自身的重量和管道所承受的載荷轉移到建筑的結構的承載上，同時還可以很好的控制好管道的移動，避免管道發生震動，保證管道能都安全的投入使用。

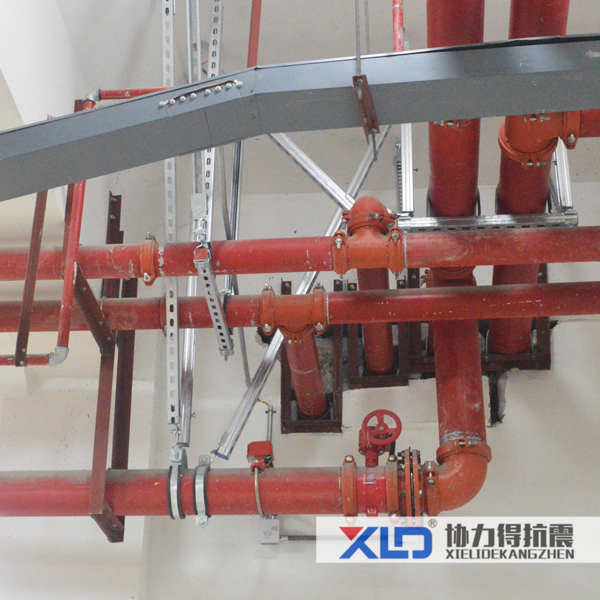

抗震支吊架

抗震支吊架是以地震力為主要荷載的抗震支撐系統，針對的是遭遇到設防烈度的地震時能將管道及設備產生的地震作用傳到結構體上的一種抗震支撐措施。

抗震支架是經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。
