5種表示方法快速識別管徑大小

1 英寸=25.4毫米 =8英分 ，我們常說的四分管、六分管到底指的是多大的管徑？其實，管道工程發展初期與英制單位有關，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

我們系統的分享一下關于管徑的各類表示方法和之間的區別：

一、De、DN、D、d、Φ的含義

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑,一般采用De標注的，均需要標注成外徑*壁厚的形式，例De25×3。

3、D一般指管道內徑。

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）

5、Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如ф60.5×3.8。

6、DN為Nominal

diameter意思是公稱直徑。

7、De為external   diameter意思是外徑。

8、Dgdiametergong(漢語拼音“公”的聲母)這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了。

二、管徑的表達方式

1、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；

對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4、塑料管材，管徑宜按產品標準的方法表示；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

三、De、DN、d、Φ的各自表示范圍

1、De--PPR、PE管、聚丙烯管外徑；

2、DN--聚氯乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；

3、d--混凝土管等內徑；

4、Φ--無縫鋼管或有色金屬管道應標注“外徑×壁厚”，如：Φ108X4。

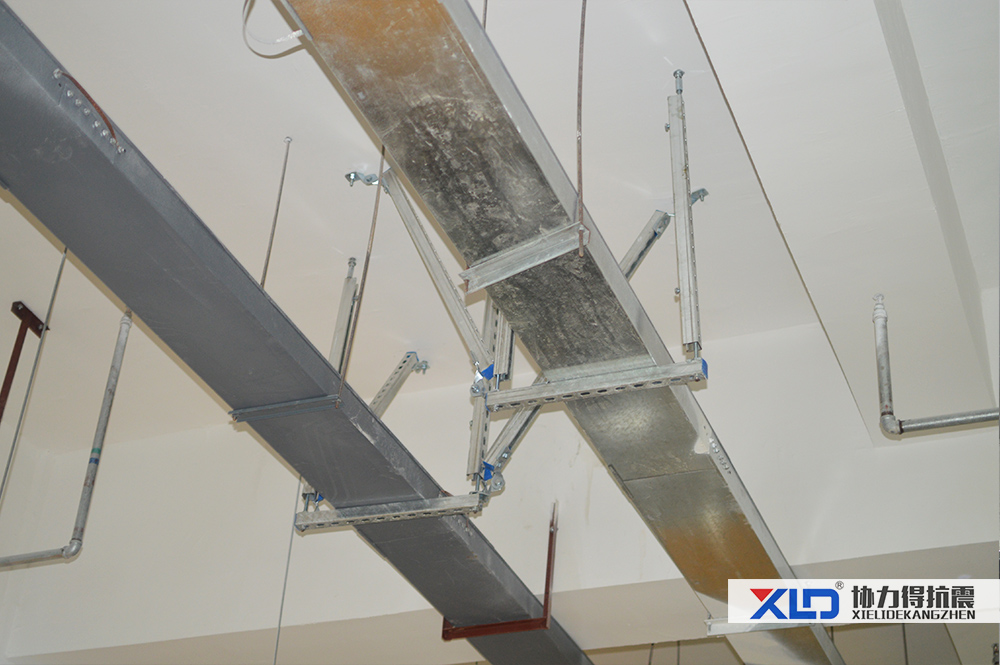

湖北協力得建筑材料有限公司是一家專業從事抗震支架、裝配式支吊架、抗震支吊架、管廊抗震支架,集設計、通信支架、裝配式支架、成品綜合支吊架、U型吊架、預埋槽、BIM咨詢生產、銷售、安裝于一體的多功能、多元化的現代化科技企業。產品廣泛應用于核電站，發電廠改造，高鐵建設，機場擴建，國家大型建筑工程等！
