綜合吊架與抗震支吊架在地鐵中的設計與安裝

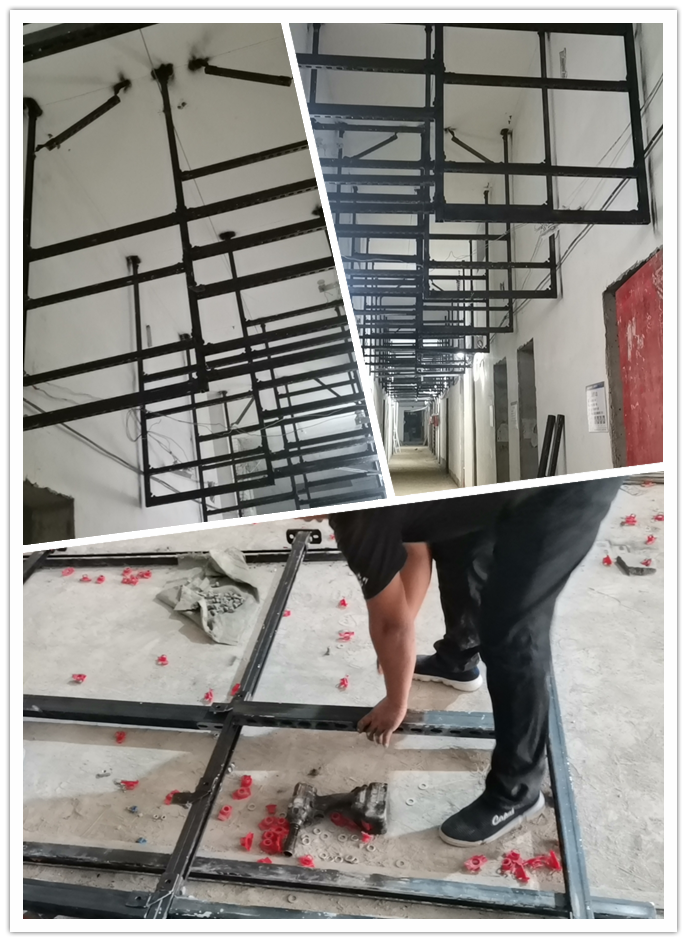

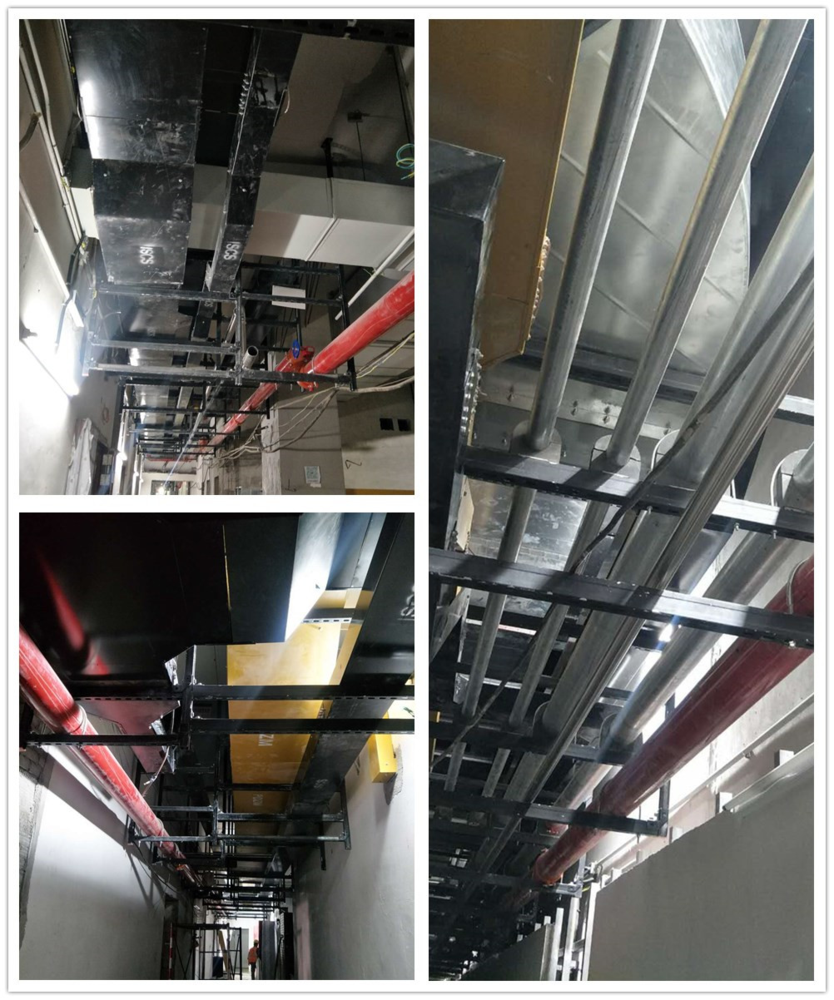

隨著我國軌道交通建設的發展，在今后發展的一定期間內高架車站的建設將是我國軌交建設的重點。由于標準高架車站站體形式與功能有其通用性,因此裝修及機電設計也有一定的通用性，在標準高架車站的裝修設計中,對機電各管線進行梳理,通過對綜合吊架的設計整合了裝修及各機電專業的管線及設備。在滿足功能需求的條件下兼顧室內空間美觀性及整體性,同時也有利于管線的安裝與維護，希望能通過本文，為高架車站的裝修設計提供一個思路。協力得抗震支架在武漢地鐵6號線二雅路站項目上運用了綜合吊架和抗震支架。（安裝圖片效果如下）

綜合吊架的特點

綜合吊架（又稱裝配式管線支吊架系統）是指槽鋼系統、管束系統、配件系統等經螺栓機械連接而成的承力結構，且該裝置的技術參數符合防腐、防火、抗沖擊等各項技術指標。

綜合吊架的技術特點包括：

所有專業管線被集中到同套支架系統，因此該裝置具有管道可支可吊、空間利用靈活的特點。

采用現場裝配式施工方式，因此該裝置具有施工效率高、施工工期短、標高調節靈活的特點。

采取非現場焊接方式，因此該裝置的應用既能夠有效控制由焊接帶來的諸多火災隱患，又能規避焊接破壞基材的防腐涂層。

采取支吊架系統的設計手法，因此該裝置具有布置整體、造型美觀的特點。地鐵管線支吊架屬承力結構，因此管線支吊架的剛度及強度必須滿足國家相關規范及工程要求。

地鐵管道綜合吊架優化設計與安裝技術

目前，我國多數地鐵機電安裝設計過程，均對各專業管線支架進行單獨設計，且均依據各自專業要求對支架安裝標高進行單獨設定，如此勢必導致諸多影響工程質量的問題。由此可見，重視對地鐵管道綜合吊架優化設計非常必要。

（一）綜合吊架的優化設計

由于受到技術經濟條件的限制，地鐵機電設備走廊區域布置的管線種類及數量相當多，外加該區域空間范圍較窄，因此有必要改變管線綜合裝配式管線支吊架的安裝部位。

地鐵管線綜合吊架的優化設計過程，首先應重視各安裝部件的選型，比如支吊架主材和連接部件的選型，即支架間距取2m、支架布置間距取1.5m及局部管道彎角位置考慮到應力突變；槽鋼的選型，即選擇環氧噴涂工藝的槽鋼；錨栓及連接部件的選型，即選擇符合裂縫土的HST膨脹型錨栓及NQW-4二維連接件，且采用熱浸鍍鋅的防腐方式。

其次，應重視對綜合支吊架各項技術參數的檢算，比如支吊架間距，應選取最小管徑的鋼管來計算支吊架的間距；吊桿驗算，應依據軸心受拉構件進行計算，且該計算值必須符合國標《管道支吊架第1部分：技術規范》的要求；橫梁檢算，應以計算橫梁受剪及受彎應力的方式來驗算橫梁總的受力情況；受壓構件長細比及受彎梁撓度檢算，注意該檢算過程必須考慮到彎梁的均布荷載及水的動荷載系數1.22（水管）。

最后，采取綜合管線優化布置原則，對地鐵管線綜合吊架進行優化設計：依照“水下、電中、風上”原則布置綜合管線，即上層布置排送風管道，中間布置共用電纜橋架，下層布置共用水管支架，注意上下重疊敷設過程，下方應布置分支及檢修維護均較多的管線。此外，環控電控室、弱電豎井、車控室及照明配電室兩側分別布置共用電纜橋架及共用水管支架。需要注意的是，地鐵管道綜合支架施工前，必須對現場安裝環境進行全面勘察，以確保綜合吊架符合現場實際情況。

（二）綜合吊架的安裝技術

地鐵管道綜合吊架安裝的主要步驟為：準確下料→固定支吊架→檢查與調整支吊架。

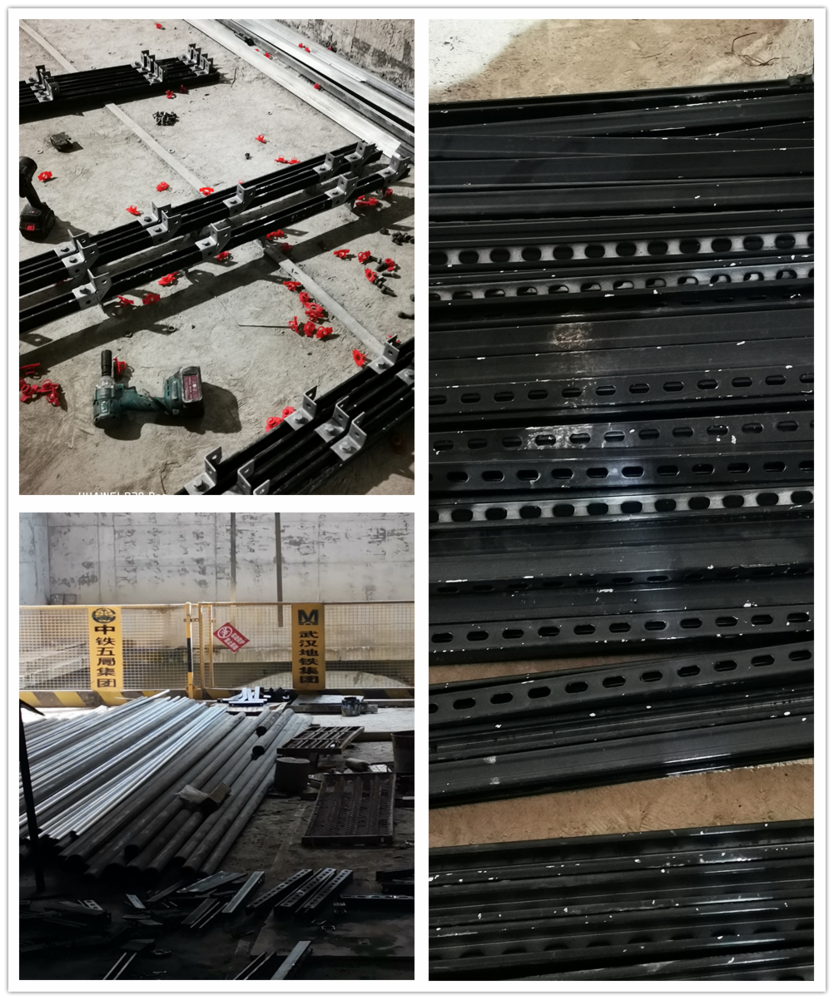

綜合吊架的下料：依據支架設計節點圖及設計圖紙，選用符合設計要求的槽鋼及零配件；依據槽鋼管身所示刻度切割下料，注意切面的垂直性及切口的平整性。支吊架的固定：錨栓的安裝步驟為：依據設計圖紙選用符合要求的錨栓，注意必須充分考慮到裂縫混凝土的特殊要求→樓板或混凝土梁上準確標注出錨栓的安裝部位，同時用鉆頭直徑為10mm、鉆孔深度為90mm的電動工具完成鉆孔作業→用吹風機清理干凈孔洞內的雜物、灰塵→安裝錨栓→擰緊扭矩為45Nm的扭矩。支架底座安裝要求把底座固定到錨栓的規定位置，然后再依據圖紙所規定的開口方向完成安裝作業。

豎向槽鋼的安裝要求用鈕式鎖扣把豎向槽鋼固定到底座的規定位置，然后再依據圖紙所規定的槽鋼開口方向及鎖扣數量完成安裝作業，最后再依據圖紙標高用按鈕式鎖扣及連接件把橫桿與支座連接起來。高度調節要求首先應參照管道位置，找正水平中心及標高中心，然后再對橫桿高度進行調節。管束安裝要求依次進行滑動支座或管束扣墊及管束的安裝。檢查與調整支吊架，具體檢查下來事項：活動支架的導向性能、位移量及位移方向；管托的穩定性；固定支架的牢靠性；標高的精準度。

（三）抗震支吊架安裝技術

抗震支架是一種抗震支架產品，用于支撐輸水管道，通風管道，電纜橋架和其他機電工程管道機械和設備，并顯示抗震等級的支撐點。它由錨固體，結構加固的衣架，具有抗震等級的預制構件和對角撐桿組成。防震支架懸掛式培訓擠出機的螺桿與管道的連接點與對角撐桿與管道的連接點之間的距離不應超過0.1m。如果在同一位置設置兩個反方向剛度和抗震等級支撐點，則可以省略懸掛訓練擠出機螺桿。在充分考慮地震災害力的情況下，需要增加懸架訓練擠出機螺桿和剛度和抗震等級支撐點的結構外墻巖棉板的規格，并提高擠出機螺桿的承載能力，外墻巖棉板需要超過地震力。

管道和電纜防水套管允許垂直偏移，但不大于較大側支撐點之間間距的1/16；允許通風管偏移，但不得超過通風管總寬度的兩倍。當水平管道旋轉90°時，應安裝抗震支架。當其他視角的轉向角超過抗震設計方案間隔的1/16時，應提供橫向和垂直抗震支撐。具有雙面或垂直方向的多管地震等級支撐點或具有側面/垂直作用的轉折點應立即連接到管道或電纜防水套管。需要注意的是，立管或小型主管道的支撐點不能作為抗震的主要支撐點，即不能作為另一方向（主管）的支撐。管線穿越建筑沉降縫時，應考慮沉降位移設計。側／縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。對水、電、風系統的單管或多管共用門型吊架，無論側向/縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。
