抗震支架系統的分類及布置原則

抗震支架系統的分類及布置原則

因抗震支吊架能夠保護不同的機電系統，由此抗震支吊架可分為管道抗震系統、風管抗震系統和電氣（包括電氣線管、線槽及橋架）抗震系統。下面我們來簡單地看一下不同系統的布置原則。

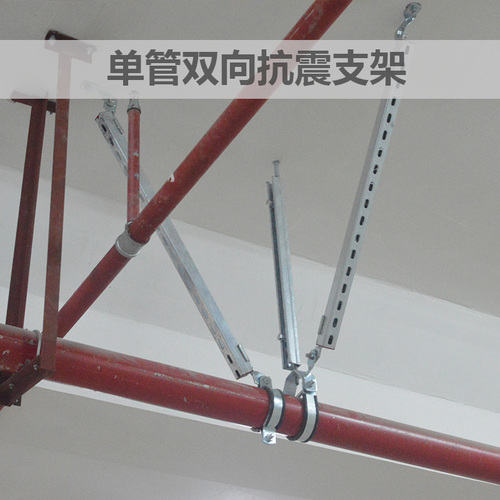

01、管道抗震支架系統

1、管道抗震加固側向間距要求:（溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線）橫向吊架間距不得超過12m，HDPE等非剛性材質的管線，橫向吊架間距不得超過6m。

2、管道抗震加固縱向間距要求為：縱向吊架間距不得超24m，HDPE等非剛性材質的管線，橫向吊架間距不得超過12m。

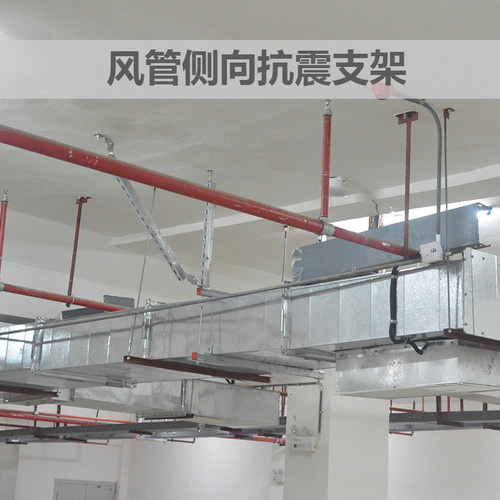

02、風管抗震系統

1、普通剛性風管側向抗震吊架的最大間距為9m，縱向抗震吊架的最大間距為18m。

2、玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m，縱向最大間距為9m。

03、電氣抗震系統

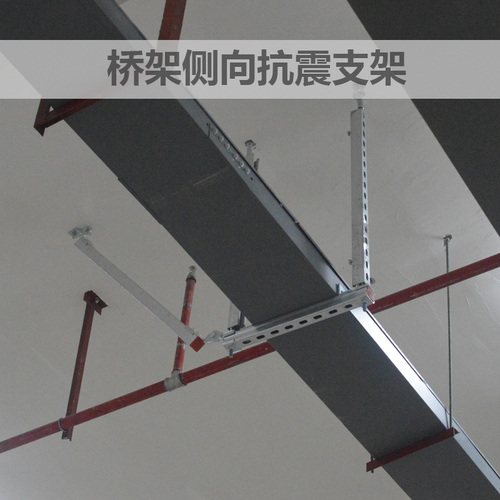

1、剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

2、非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

以上就是關于抗震支架系統的分類及詳細布置原則介紹，其中相關數據是依據嚴格的力學計算結果確定的，滿足規范要求。
