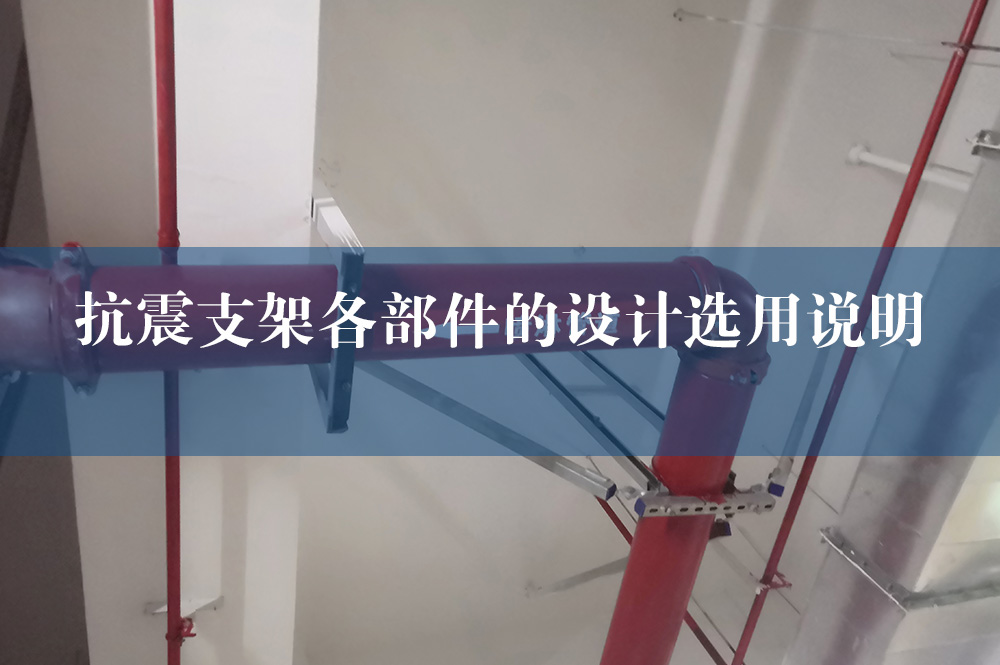

抗震支架各部件的設計選用說明

一、管部

1、管部中各結構型式均注有適用范圍，選用時就根據管道的介質溫度，支吊要求合理選擇。

2、有些結構型式對不同介質溫度的管道具有通用性。

但各種溫度使用的材料不同，允許荷載也各異。

因此在開列標號時應特別注意正確標明材料的代號和允許荷載能否滿足設計荷載的要求。

3、有些結構型式具有輕載和重載二種系列。

（如D2型和D2A型）應根據管道的設計荷載正確選用。

4、管部，連接件選用Pmax和根部的Pj9系指管道在冷態或熱態時最大允許荷載。

因此應按管道在不同的運行方式（包括冷，熱態）下支吊架可能出現的最大結構荷載來選用。

5、當設計荷載大于水平管單吊桿管部的允許荷載Pmax時，可采用特重橫擔（D6B型）或采用三孔吊板（L4型）連接。

6、高溫高壓管道如需設置導向支架時，建議盡可能采用限位支架，以免管道承受過大的附加應力。

湖北協力得建筑材料有限公司誠招代理商《《請點擊

1688企業店鋪《《請點擊                        淘寶企業店鋪《《請點擊

7、固定支架的六個復原力，如不能完全符合本設計的堬地，必需進行強度驗算后方能選用。

8、管部的吊架，連接件與根部的吊架結構均已考慮了管道水平位移所產生的水平力的影響。

但管道水平位移量超過吊桿可偏移部分長度的1/20倍時，可將支吊架偏裝并在工程圖中注明偏裝方向和偏裝量。

當偏裝仍不能滿足時則應選用單向或（雙向）滾動吊板（L9、L10型）連接。

9、當管外徑出現幾咱相近的尺寸時，本設計以其中最大的管徑作為標準規格設計中如管徑與本設計中的規格不同但相近時，則選用標準規格。
