《民用建筑電氣設計標準》新規GB 51348-2019

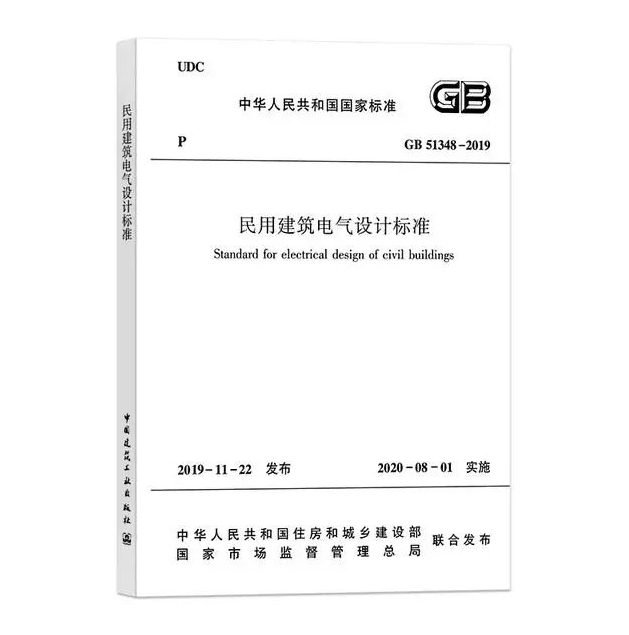

《民用建筑電氣設計標準》GB 51348—2019自2020年8月1日起實施，這意味著《民用建筑電氣設計規范》JGJ 16-2008（簡稱《民規》）作廢，升級為國家標準。

一、GB 51348-2019的主要技術內容

根據住房和城鄉建設部《關于印發（2013年工程建設標準規范制訂、修訂計劃）的通知）(建標（2013)6號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，對《民用建筑電氣設計規范）JG J16—2008進行了修訂。

標準的主要技術內容為：

1 總則

2 術語和縮略語

3 供配電系統

4 變電所

5 繼電保護、自動裝置及電氣測量

6 自備電源

7 低壓配電

8 配電線路布線系統

9.常用設備電氣裝置

10.電氣照明

11 民用建筑物防雷

12 電氣裝置接地和特殊場所的電氣安全防護

13 建筑電氣防火

14 安全技術防范系統

15 有線電視和衛星電視接收系統

16 公共廣播與廳堂擴聲系統

17 呼叫信號和信息發布系統

18 建筑設備監控系統

19 信息網絡系統

20 通信網絡系統

21 綜合布線系統

22 電磁兼容與電磁環境衛生

23 智能化系統機房

24 建筑電氣節能

25 建筑電氣綠色設計

26 弱電線路布線系統

二、GB 51348—2019修訂的主要內容

（1）取消了鍋爐房熱工檢測與控制一章；

（2）增加了建筑電氣節能、綠色建筑電氣設計、弱電線路布線系統三章；

（3）對保留的各章所涉及的主要技術內容進行了補充、完善和必要的修改。

刪減部分

1）刪除原規范第24章鍋爐房熱工檢測與控制。

2）在第3章負荷分級的正文中刪除了“在一級負荷中，當中斷供電將發生中毒、爆炸和火災的負荷……，應為特別重要的負荷”的內容。

3）第5章刪除了6kV繼電保護內容。

4) 刪除原規范第9章傳輸系統和原規范的第9.8節體育場館設備。

5）原規范第10章刪除了第10.8節“各類建筑照明設計要求”，其內容已分別納入相關電氣設計規范。

6）原規范第12章刪除了12.5.7條接地極與接地導體焊接的要求，該要求屬于施工范疇。

7) 原規范第13章刪除了第13.2節系統保護對象分級與報警、探測區域的劃分內容和建筑高度超過250m的民用建筑在火災自動報警系統設計時應組織專題研究和論證的要求。

8) 原規范第15章刪除了第15.8節供電、防雷與接地，將其內容移至本規范的第23章智能化系統機房。

9)原規范第16章刪除了廣播系統分類和調頻廣播與有線電視信號混頻傳的規定；刪除了擴聲系統分類擴聲系統聲學特性指標的規定及揚聲器系統分頻控制方式。

10）刪除了原規范第18.15 節建筑設備監控系統節能設計的章節，將這一內容移入第24章建筑電氣節能相關章節中。

11）刪除原規范19.2節中已不適用的網絡技術---ATM。

12）刪除第20章各節中的系統供電、照明、防雷、接地等條文內容，統一在第23章智能化系統機房中規定。

13)刪除原規范第24章鍋爐房熱工檢測與控制一章。

新增部分

1）第24章建筑電氣節能。

2）第25章建筑電氣綠色設計。

3）第26章弱電線路布線系統。

4）第4章增加了變電所不應設在對防電磁輻射干擾有較高要求的場所。

5) 第5章增加了數字式綜合保護裝置及變電站綜合自動化系統的相關要求。

6) 第 6章增加了10kV自備柴油發電機組內容；增加了柴油發電機房設置在建筑物屋面的規定。允許發電機組能設置在建筑物的屋面或超高層建筑的裙樓頂。

7) 第7章增加超高層民用建筑的低壓配電系統內容；剩余電流保護器設置相關規定；增加配電線路設置電弧故障保護電器的相關規定。

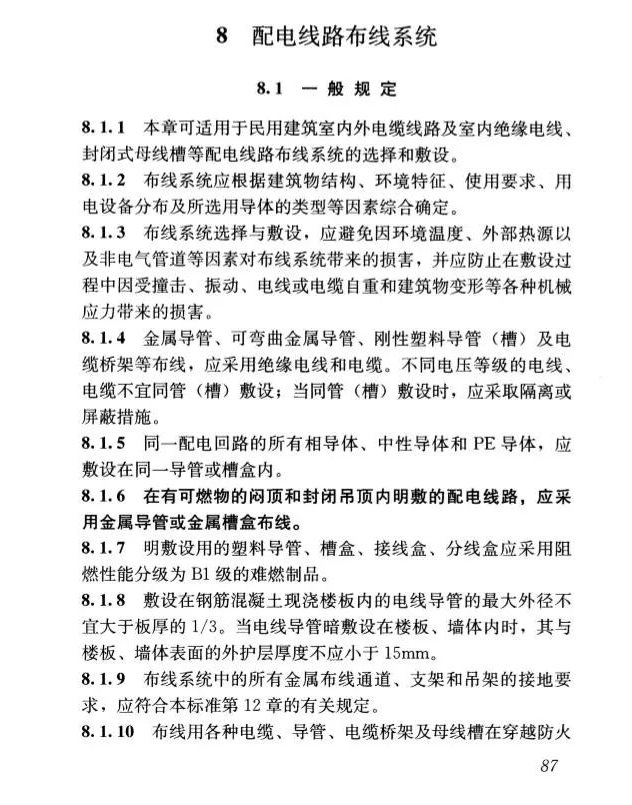

8） 第8章增加預制分支電纜布線長度的限制。

9）第9章增加了第9.7節交流充電樁及第9.8節其他用電設備（電輻射供暖、電熱纜設備、電伴熱、電干、濕桑拿室、升降停車設備、擦窗機、廚房設備）。

10) 第10章增加了10.4節應急照明內容。

11）第12章增加交流電氣裝置的接地應能滿足電力系統運行要求,并在故障時保證人身和電氣裝置的安全。提出了保障電力系統的正常運行和人身的安全是安全用電最基本的要求。

12）第13章增加了主消防控制室、分消防控制室的設置位置要求，各自和相互之間的控制功能要求；給出了消防電源監控點的建議設置部位；新增加13.9節“非消防負荷線纜與通信電纜的選擇”，明確非消防負荷線纜應選擇相應燃燒性能等級的要求。

13）第14章增加了14.11節應急響應系統一節。

14）第15章增加了擴聲揚聲器系統的選擇要求，公共廣播系統傳輸線路選擇等內容。

15）在第17章17.2節呼叫信號系統設計中，增加了電梯多方通話系統、公共求助呼叫信號系統的內容。

16）第18章增加了建筑設備一體化監控系統的內容。

17）第19章增加第19.9節無線局域網絡內容，包括了無線網絡的相關設計原則。

18）第20章增加了信息接入系統；數字無線對講系統；數字微波通信系統 。

修訂部分

1）對原規范第3章負荷分級作了較大的修改、補充和完善，增加了住宅建筑、辦公建筑、交通建筑（如城市軌道交通車站、磁浮列車站、地鐵車站等）等不同類型建筑的負荷分級，補充了高層建筑、超高層建筑、劇場、體育場館及交通建筑等不同類型建筑的消防負荷分級等。

2）原規范的第9.5節自動門和電動卷簾門改為9.4自動旋轉門和電動門、電動卷簾門、電動伸縮門、窗。

3）對原規范第11章防雷裝置的引下線、專用引下線、專設引下線做了區分和相應要求；對防雷引下線與金屬物或線路之間的最小間隔距離的計算公式作了修訂；對防雷裝置的材料和最小截面要求作了修訂；對電涌保護器線路上安裝過電流保護器件及其性能，新增了相應要求。

4）對原規范第12章12.4節接地要求和接地電阻，根據IEC60364相關要求進行了修訂。

5) 將原規范第13章火災自動報警系統更名為建筑電氣防火，修訂后的內容彌補了原規范的不足。

6）對原規范第14章14.7節住宅（小區）安全防范系統改為訪客對講系統；14.10節聯動控制和系統集成改為安防綜合管理系統，使整章內容更為完整、準確。

7）將原規范16章廣播、擴聲與會議系統改為公共廣播與廳堂擴聲系統；第16.3節擴聲系統改為廳堂擴聲系統。

8）將原規范第19章計算機網絡系統改為信息網絡系統。

9）第20章對多媒體教學系統內容條文進行了較大幅度修改和補充。內容包括：

Ⅰ數字交互式語言學習系統；

Ⅱ多媒體普通教室教學系統；

Ⅲ 多媒體階梯教室教學系統；

Ⅳ 計算機網絡多媒體教室教學系統；

Ⅴ 交互式多媒體教室教學系統等設計等內容。

10）將原規范第23章電子信息設備機房改為智能化系統機房，適用范圍縮小為針對民用建筑（群）中普遍設置的各類智能化系統設備機房、監控機房、管理機房及進線間、弱電間等的設計。

三、GB 51348—2019部分強條解讀

標準中以黑體字標志的條文為強制性條文，必須嚴格執行。

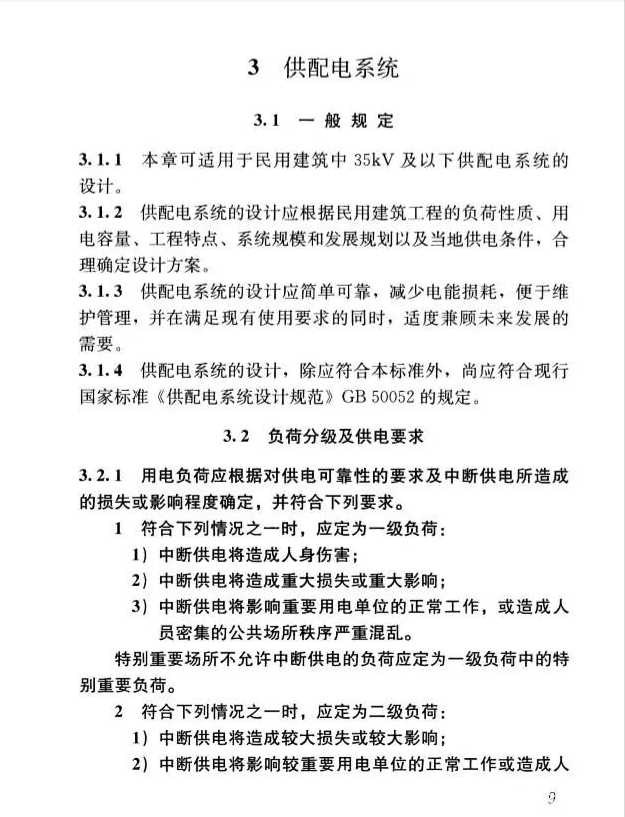

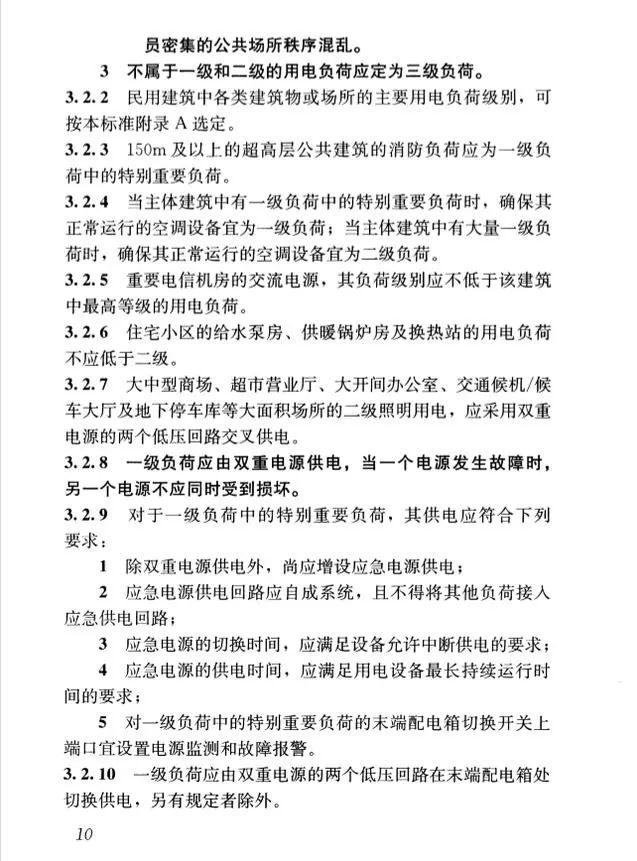

解讀：與《供配電系統設計規范》GB 50052—2009的3.0.1、3.0.2條高度統一，增加了人員密集場所的供電要求。

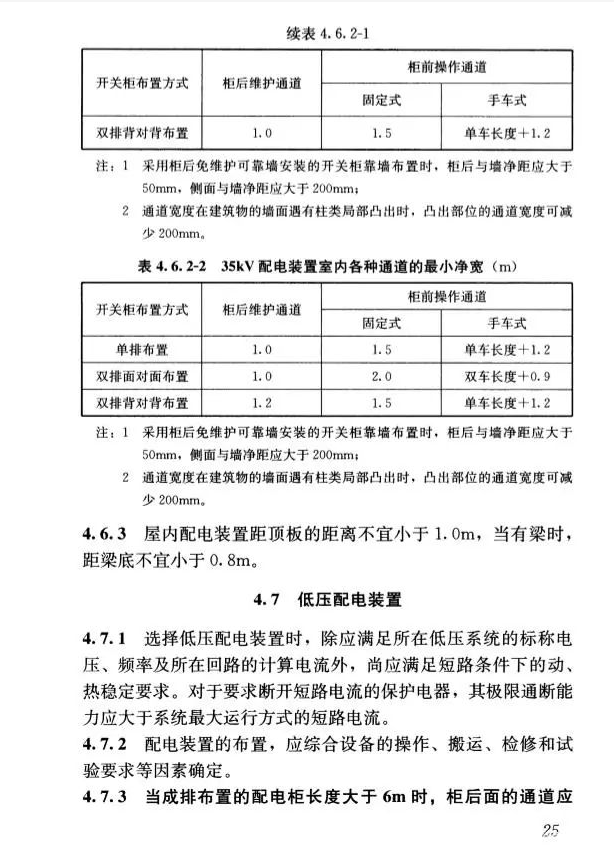

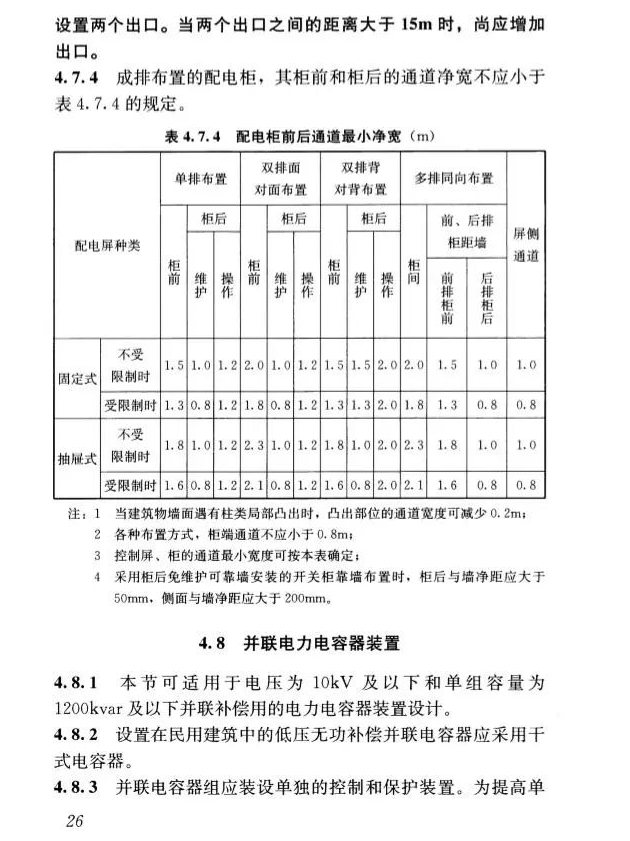

解讀：與老《民規》4.7.3條基本一致。

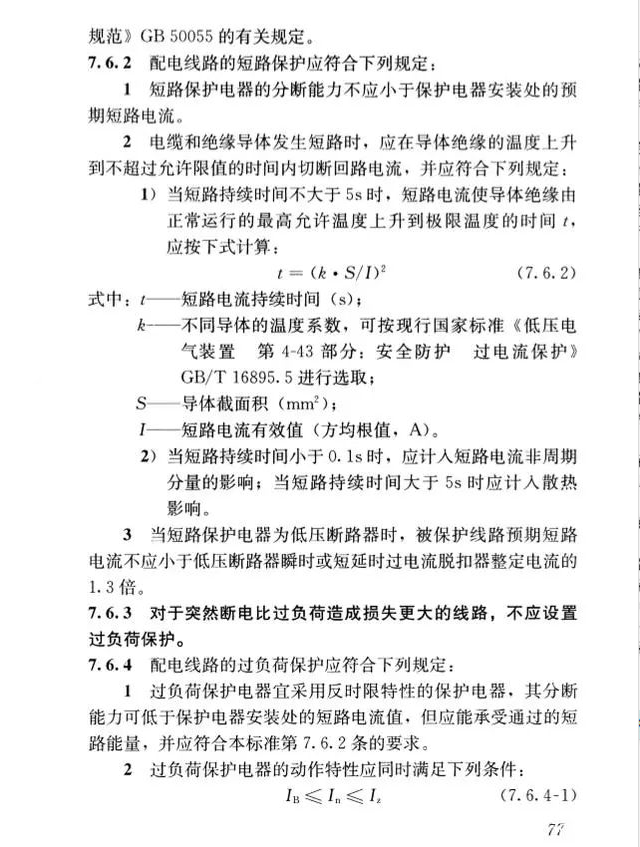

解讀：與老《民規》7.6.4的區別在于，此處明確不設置過負荷保護，舊規可設置過負荷保護動作于信號但不切斷電路。

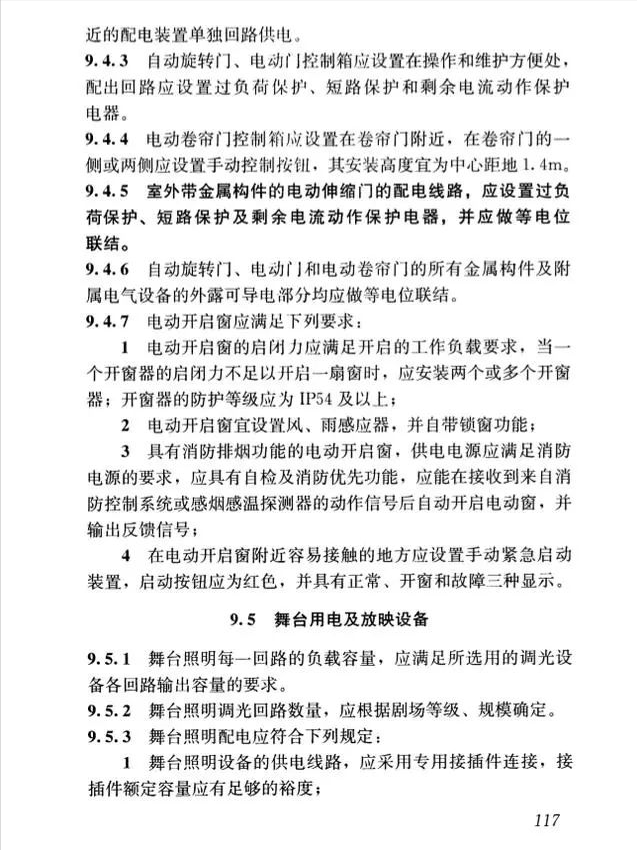

解析：此條與《住宅建筑電氣設計規范》JGJ 242—2011的8.3.1大致保持一致，8.3.1 電動門應由就近配電箱(柜)引專用回路供電，供電回路應裝設短路、過負荷和剩余電流動作保護器，并應在電動門就地裝設隔離電器和手動控制開關或按鈕。

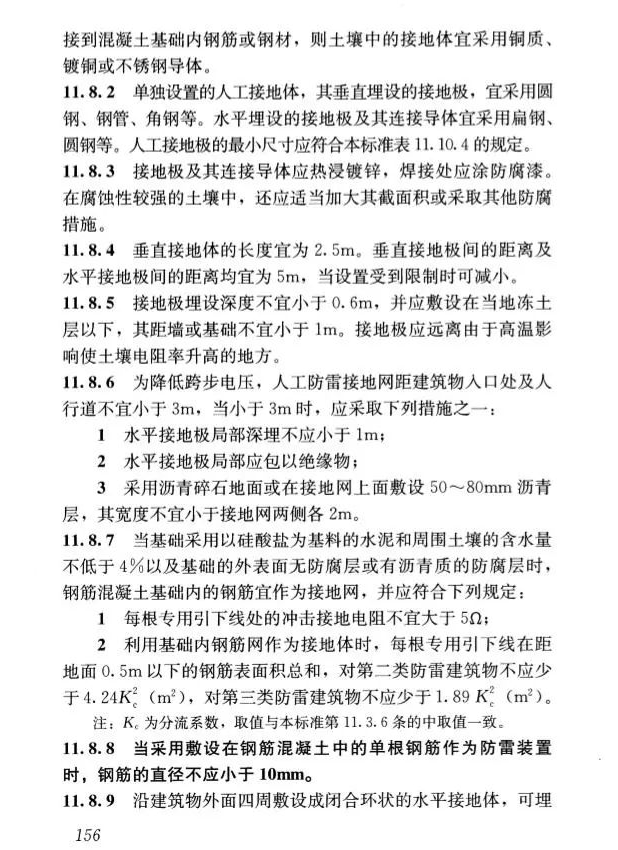

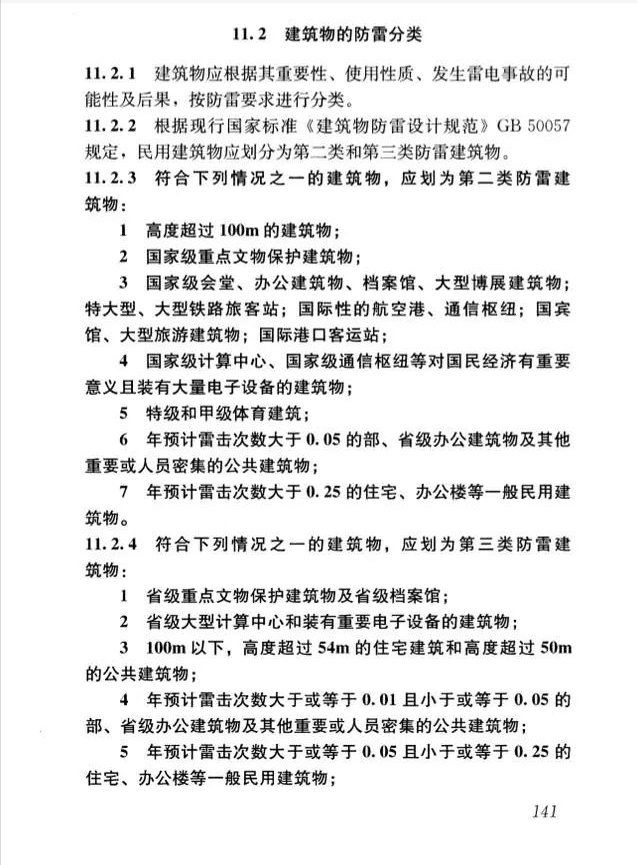

解析：防雷基本是《建筑物防雷設計規范》GB 50057的內容，此條與舊《民規》11.8.9條完全一致。值得注意的是此處強調了單根鋼筋作為防雷裝置不應小于10mm，GB 50057也有要求：敷設在混凝土中作為防雷裝置的鋼筋或圓鋼，當僅為一根時，其直徑不應小于10mm；對專設引下線暗敷時，要求其圓鋼直徑不應小于10mm。

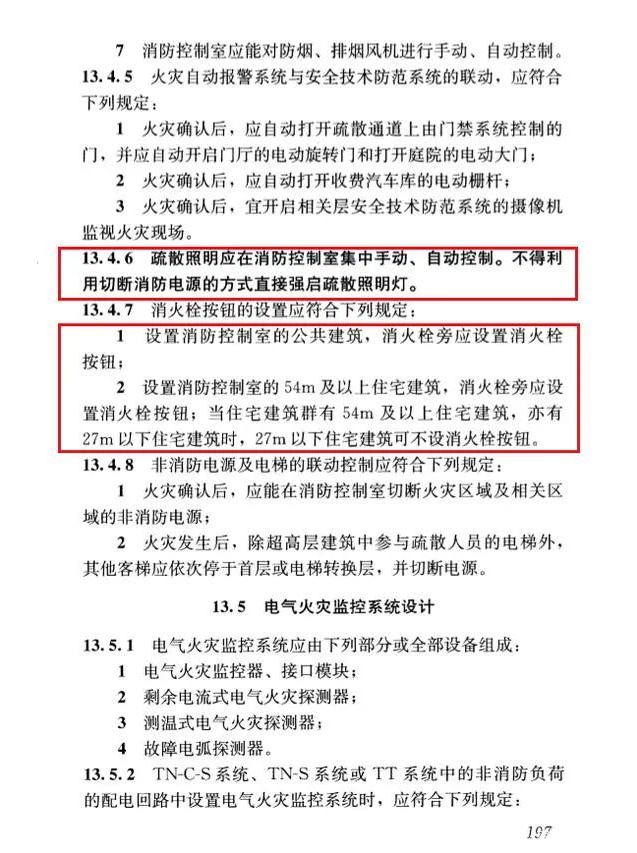

解析：此條為新增，與《消防應急照明和疏散指示系統技術標準》GB 51309—2018要求大體一致，其中第13.4.6條對應急疏散照明的控制方式提出了明確的規定：疏散照明應在消防控制室集中手動、自動控制。不得利用切斷消防電源的方式直接強啟疏散照明燈。

一直以來，在實際工程中應急疏散照明很多都是通過切電的方式直接點亮，尤其是雙頭應急燈，甚至與“切非消防電源”混為一談，本規定出臺后徹底否決了這樣的控制方式。

另外對于什么建筑的消火栓處需要設置消火栓按鈕也作出了具體的規定：即設置消防控制室的相關建筑消火栓旁應設置消火栓按鈕，換言之，按規范無需設置火災自動報警系統的建筑也就無需設置消火栓按鈕。在此需要說明的是，本規范適用范圍為民用建筑，至于工業建筑（廠房、倉庫）并不在該規范之內。

解析：與《火災自動報警系統設計規范》GB 50116—2013的4.10.3大致相同，4.10.3 消防聯動控制器應具有打開疏散通道上由門禁系統控制的門和庭院電動大門的功能，并應具有打開停車場出入口擋桿的功能。

GB 51348—2019《民用建筑電氣設計標準》作為民用建筑電氣設計的母標準，其他標準以此為基礎進行編制，凸顯其重要性。其覆蓋面廣、內容豐富，是一部成體系、整體感強的國家標準，一定會為我國民用建筑建設做出卓越貢獻！
