給水管熱水管及消防管道抗震支架的最大間距是多少？

抗震支架設計

抗震支架的斜撐與吊架的距離不得超過0.1m，剛性連接的水平管道，兩個相鄰的抗震支架間允許縱向偏移值。

應符合下列規定：

1、 水管及電線套管不得超過最大側向支吊架間距的1/16；

2 、風管、電纜梯架、電纜托盤和電纜槽盒不得超過其寬度的兩倍。

注：抗震支架布置的規定。

一、對于標準直管的定義：

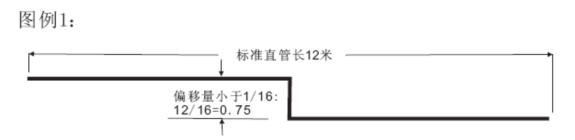

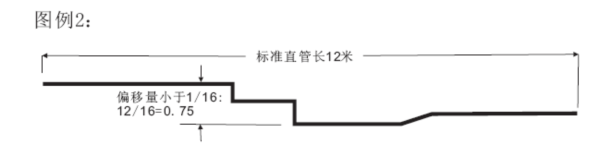

夾在兩個偏移量很大的90度轉彎間的管段。在標準直管上可以有一個或多個小的偏移，但偏移的總和不能超過側向吊架最大間距的1/16。

二、橫向抗震支架布置：

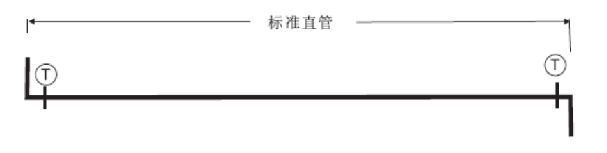

1、每段標準直管需在兩端加側向支撐。

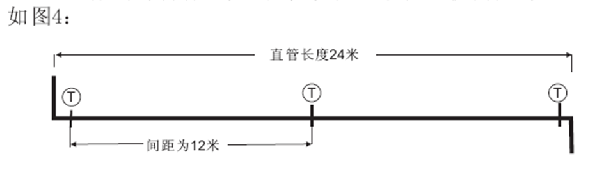

2、如果兩個側向支撐距離超過12米，則需于中間增設側向支撐。例標準管長為24米，首先于兩端加設側向支撐，再依次按12米設置側向支撐。

縱向抗震支架布置：

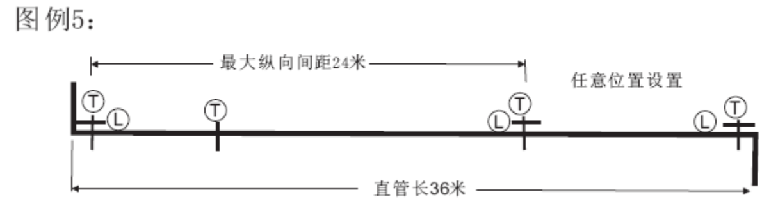

每段標準直管必須設置至少有一個縱向支撐。如果間距大于容許間距，則需加設縱向支撐直到滿足最大間距要求。如果管長為36米，按最大24米的間距依次設置縱向支撐，直至所有支撐間距均滿足要求。

管道拐彎處抗震支架布置：

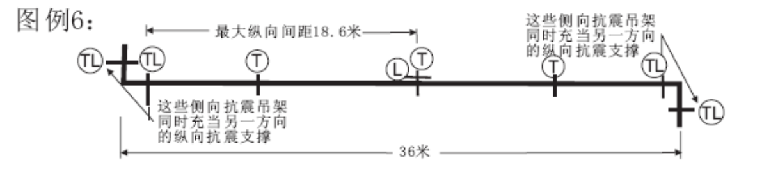

如下圖：如果管線為36米，雙用支撐（側向支撐，可視為直管線的一個縱向支撐）與下一個縱向支撐的間距，是縱向支撐間距的一半加側向支撐間距的一半加0.6，即12+6+0.6=18.6米。

注：1、應于90度彎頭處0.6米以內設置抗震支撐；

        2、承載力計算包括側向與縱向荷載的總和；

給水管熱水管及消防管道抗震支架的最大間距表格

注：改建工程最大抗震加固間距為上表數值的一半。
