今天協力得小編來聊聊抗震支架在空調通風系統中的設計與安裝

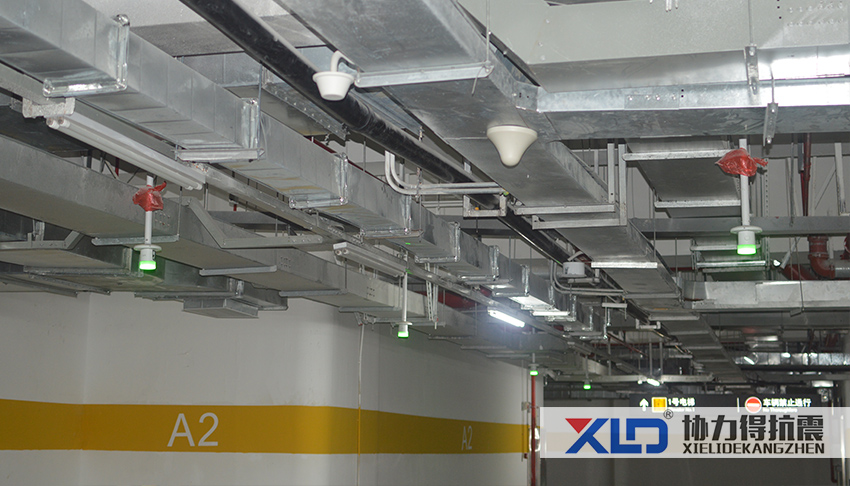

大家都知道在消防火災中，防排煙系統扮演著極其重要的角色。

火災時燃燒產生的大量濃煙與有毒氣體，能通過有效的通風排煙措施，降低煙氣對人體的危害，控制煙氣的蔓延。據國外技術人員對地震中造成人員傷亡的原因的統計資料表明，對于學校、商店、影劇院等人員聚集較多的場所，火災是引起人員傷亡的重要原因之一。在火災事故中，通常情況下大約有40%~50%的死者主要死于一氧化碳中毒或被毒煙熏死，有時甚至?xí)_(dá)到65%；而在這些火災事故中死亡的人大多數也是先中毒窒息暈倒，然后再被燒死的。

但是為何場所中設置了防排煙系統，但效果不是很明顯呢?原因就在于普通的機電管道支吊架系統在地震中極易失去支撐能力，使防排煙系統無法正常地運行，進而無法保證人們的生命財產。

建筑機電工程抗震設計規范對空調通風工程抗震設計及施工做出了詳細的規定條文；其中：建筑機電工程抗震設計規范1.0.4中提出，抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計，本條為強制性條文必須嚴格執行。建筑機電工程抗震設計規范3.1.6中提出，建筑機電工程設施抗震設計應以建筑結構設計為基準，對與建筑結構的連接件應采取措施進行設防。對重力不大于1.8kN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行設防。本條對設計范圍做出了規定：對于需進行抗震設防的大于1.8KN的設備應主要包含以下內容：

（1）懸吊管道中重力大于1.8KN的設備。

（2）DN65以上空調水管。

（3）矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統。

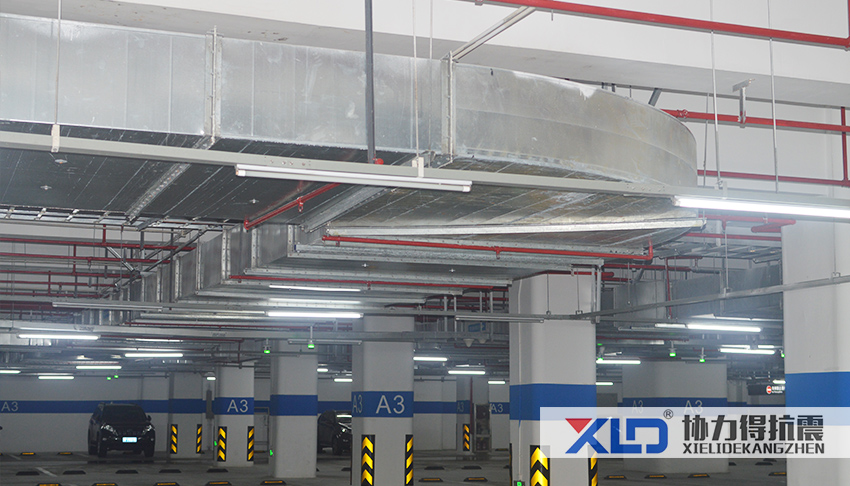

建筑機電工程抗震設計規范5.1.4中提出，抗震支吊架應用到防排煙、事故通風風道及相關設備之中。本條款是強制性條款：通常在地震時都會伴隨著火災的發生，在應對地震火災事故中能夠?qū)θ藛T安全起到保障作用的措施之一就是防排煙系統，所以這就要求在安裝防排煙設備時要將其緊固固定于管道和建筑主體，以防止因地震晃動而產生脫落破壞。與此同時，地震的影響也會使建筑內發生泄漏有害氣體的事故，危害人員安全，因此，必須在建筑主體還未坍塌前通過事故通風系統迅速將有害氣體排出到室外。

抗震支吊架節點設計及驗算要求

建筑機電工程抗震設計規范8.2.5提出，對于選擇的抗震支吊架構件的節點在地震作用負荷上都必須比該節點設計的要大。在選擇好抗震連接部件以后，就需要將安裝節點的詳圖進行繪制，其內容包括這幾個方面：抗震節點圖紙編號、抗震構件名稱或編號以及抗震構件數量等。對抗震支吊架的類型選定后，需要對抗震支撐點依照抗震支吊架自身的荷載并參照建筑機電工程抗震設計規范的驗算公式進行驗算，當計算值小于0.5時，按0.5取值。同時對抗震支吊架間的間距進行調整，使各個點都能滿足抗震荷載的要求。如果圖紙需要變更必須要由設計人員經過驗算以后才能進行變更。

驗算的內容及步驟具體如下：

1、對抗震支吊架的重力荷載范圍進行逐點劃分

同時對建筑機電工程設施水平地震作用標準值和建筑機電工程設施或構件內力組合設計值進行計算。在對干管側向支吊架重力荷載進行計算時，應該將下一級支管同向重力荷載計算在內；

2、驗算斜撐及抗震連接構件的強度。

3、驗算吊桿的強度。

4、驗算斜撐及吊桿的長細比。

5、驗算各錨固體，包括斜撐錨栓、吊桿錨栓等的強度；

6、驗算管束的強度。

抗震支架施工流程及注意事項

施工前準備工作

（1）抗震支吊架安裝前應該詳細了解工程情況，了解工程進度計劃及現場機電管線安裝進度，準備好相應施工資料；向總包單位提供：主要材料、成品、半成品、配件出廠合格證及檢測報告；

（2）編制好施工方案，向施工總包單位進行技術交底工作；

（3）施工材料到場后，在雙方人員的清點下，清點完材料，并做好記錄；

（4）做好對施工班組的技術交底工作。

（5）準備好相對應的電動工具、腳手架、及安裝防護裝備，以確保正常施工作業。

抗震支吊架安裝的基本步驟

（1）施工準備：準備相對應的施工工具，及安全防護裝備，以確保正常的施工作業；

（2）定位放線：依據施工圖紙，現場測量尺寸，找準點位。

（3）切割鉆孔按照測量尺寸切割材料，并在相應位置鉆孔。

（4）抗震支吊架預支：將相關構配件及槽鋼預支在點位上

（5）抗震支吊架安裝：將各個構配件按照建筑機電工程抗震設計規范要求連接到位，確保支架與結構之間有可靠連接；

（6）抗震支吊架調整：在安裝過程中，對不符合要求的部位進行調整，使之達到標準要求；

（7）安裝后檢查：施工人員先自行檢查安裝的支架是否符合建筑機電工程抗震設計規范要求，是否牢固可靠，在自檢合格的基礎上再由班組其他人員檢查是否合格，最后由專職技術人員來進行終檢，嚴格按照三檢制度實行，以確?？拐鹬У跫馨惭b質量。

總結：

由于地震的影響會使建筑內發生泄漏有害氣體的事故，危害人員安全，因此，必須在建筑主體還未坍塌前通過事故通風系統迅速將有害氣體排出到室外，以防止受到二次危害，因此機電抗震在空調通風系統上應用是十分必要的。
