襄陽地下車庫管線綜合設計

地下車庫管線綜合設計

湖北協力得建筑材料有限公司是襄陽管道抗震支架,襄陽防震支架批發,襄陽抗震支架廠家批發今天給大家介紹一下 ？地下車庫管線綜合設計

1.地下車庫的主要管線

7 低壓管避讓高壓管。因?yàn)楦邏汗茉靸r(jià)高。

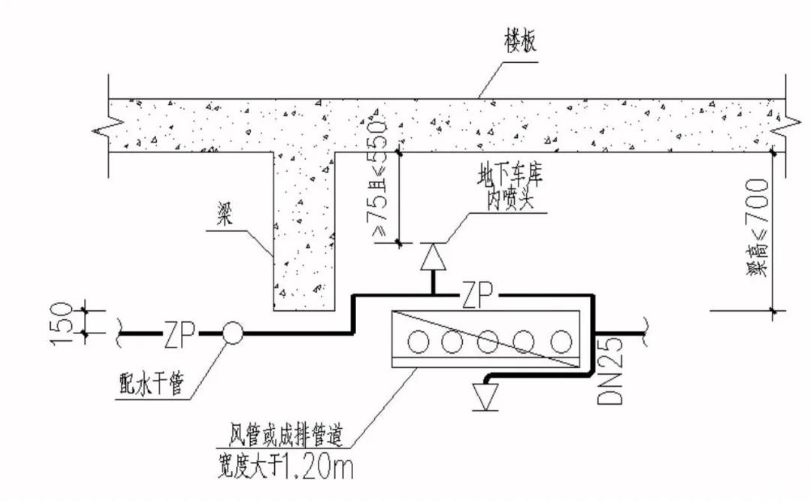

噴淋支管遇大風管上翻示意圖

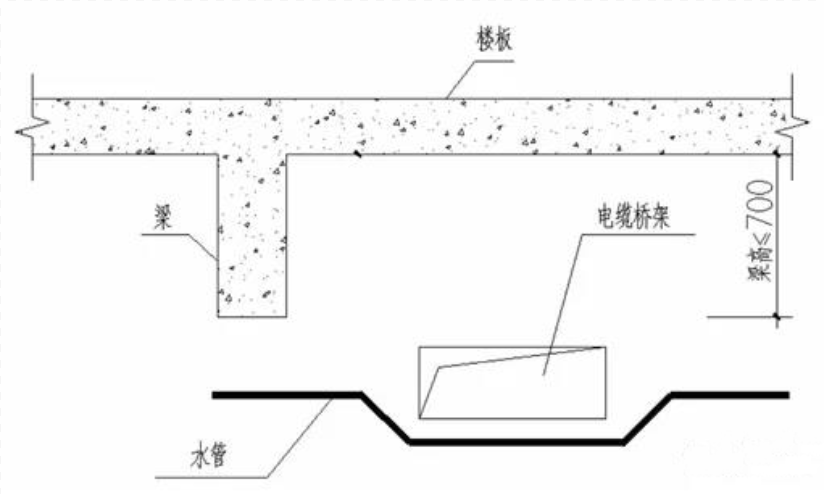

水管遇電橋架下翻示意圖

一般地下車庫設備管線高度統計表

1 確定各類管線的大概標高。在管線綜合設計開始階段，首先就是要搜集各設備專業的圖紙，熟悉管線的走向、管徑、原設計標高，以及建筑專業要求的凈高要求。

2 調整電橋架，水管主管和風管的平面圖位置。對于主要管線，進行初步的定位工作，原則上各設備干管，均在車道上布置。布置可參考前文所述基本原則進行布置。

3 根據局部管線沖突的情況對管線進行調整。要找出平面圖中，管線交叉最多的地方，著重關注。對于這些重要位置，著重繪制管線綜合剖面圖，最后，再根據剖面，調整平面，完成綜合管線設計。

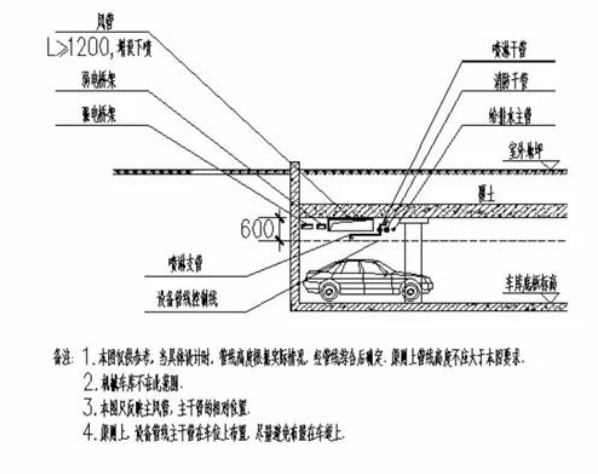

地下車庫(無梁樓蓋)設備管線綜合示意圖

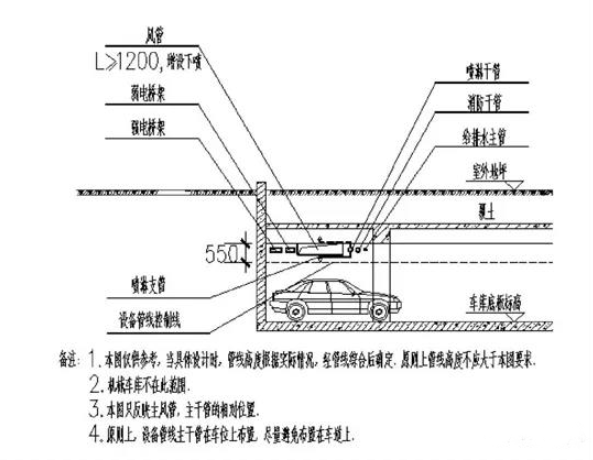

地下車庫(梁板結構)設備管線綜合示意圖

4.管線綜合各類管線安裝示例

強弱電橋架抗震支架安裝示意圖

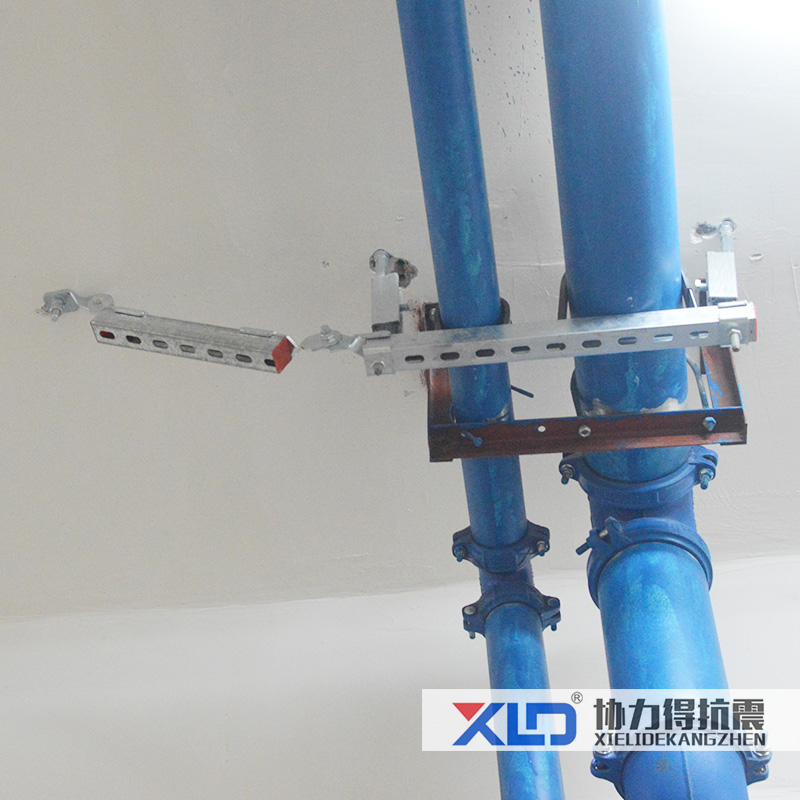

水道吊裝抗震支架示意圖

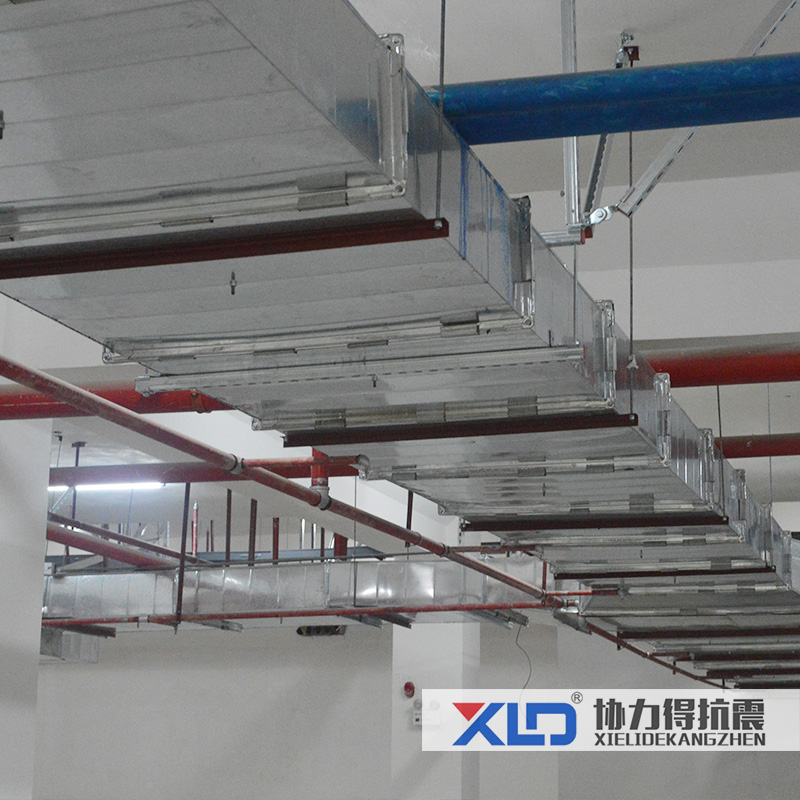

風管吊裝抗震支架示意圖

管道綜合抗震支架安裝示意圖
