抗震支吊架，管道支吊架，如何分清楚？

     談到抗震支架，大多數人都理解為管道支架。但是實際上，這完全是兩種不同的產品，本文將從作用、設計范圍、安裝間距三個方面對抗震支吊架和管道支吊架進行詳細講解。

1.抗震支吊架的作用是與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成?？拐鹬У跫茉诘卣鹬袑ㄖC電工程設施給予可靠的保護，承受來自任意水平方向的地震作用，防止次生災害，避免人員傷亡，減少經濟損失?？拐鹬У跫芸煞譃?/span>側向抗震支吊架、縱向抗震支吊架。

2.管道支吊架的作用是用于地上架空敷設管道支承的一種結構件。管道支吊架承受管道的自重，并使管道的自重應力的允許的范圍內。管道支吊架不僅可以增加管子的剛度，避免過大的撓度和振動，還可以控制管道熱位移的大小和方向，保證管道和與之接連設備的安全運行。管道支吊架可分為固定支架、滑動支架、導向支架、滾動支架等。

3.抗震支吊架設計范圍

①抗震設防烈度為 6度及 6度以上地區的建筑機電工程必須進行抗震設計；

②對于重力小于1.8KN的設備或吊桿長度小于300mm的懸吊長度可不進行抗震設計；

③DN65及以上的給水、熱水及消防管道系統；

④防排煙風道、事故通風風道及相關設備應采用抗震支吊架；

⑤矩形截面面積≥0.38m2和圓形直徑≥0.7m2的風管系統；

⑥內徑≥25mm的燃氣管道應進行抗震設計；

⑦內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

4.管道支吊架設計范圍

①所有管道及其相關設備均需設置管道支吊架。

5.抗震支吊架安裝間距

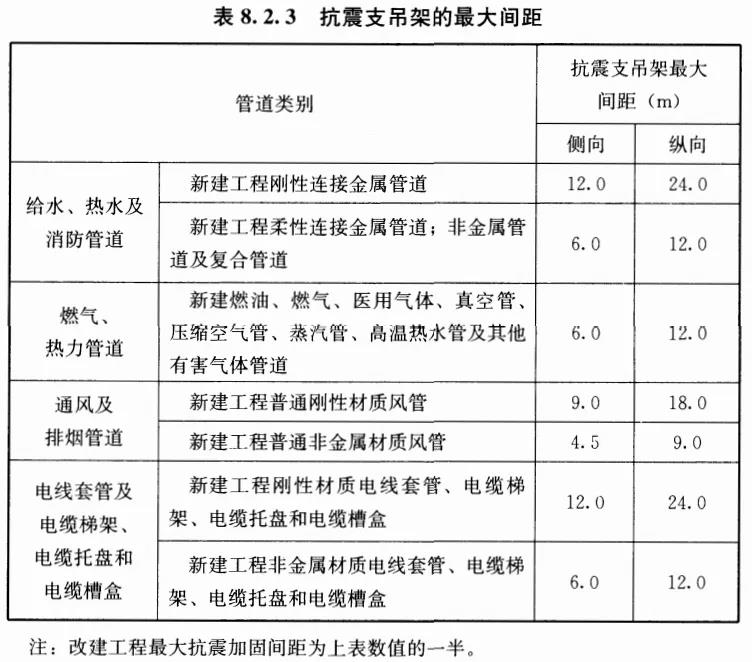

《建筑機電工程抗震設計規范》GB50981-2014中對抗震支吊架安裝間距要求如下：

6.管道支吊架的安裝間距

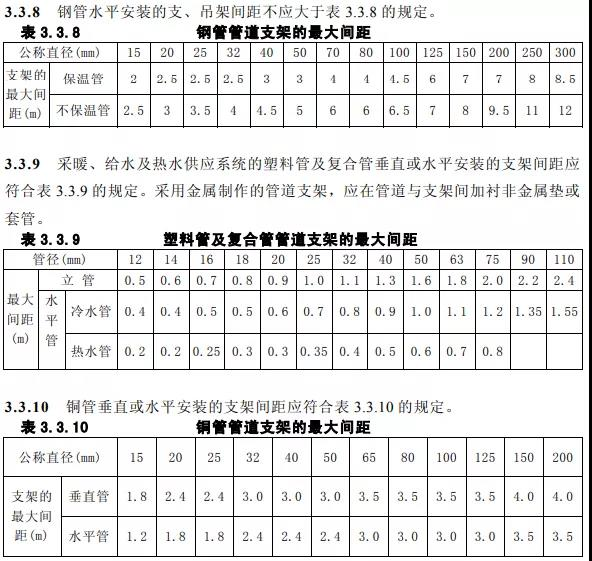

①《建筑給排水及采暖工程施工質量驗收規范》GB50242-2002中對管道支吊架有如下要求:

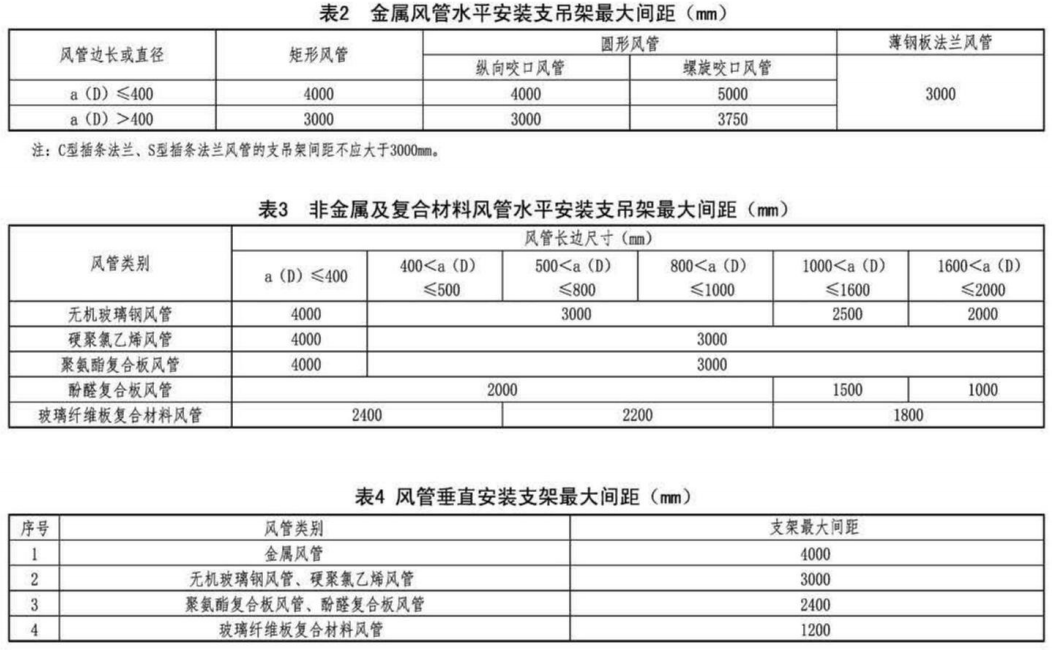

②圖集19K112金屬、非金屬風管支吊架表示風管支吊架的最大安裝間距應符合下表規定：

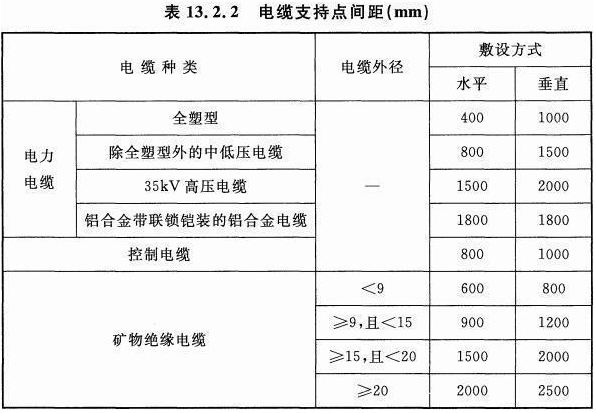

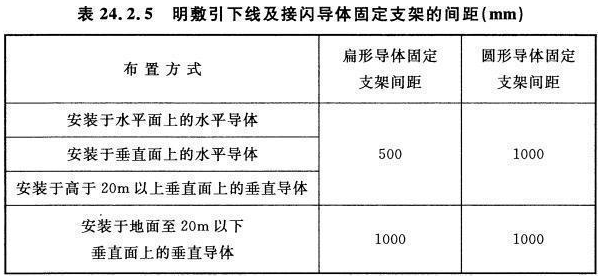

③《建筑電氣工程施工質量驗收規范》GB50303-2015中對管道支架有如下要求:

第11.2.3條第7點：水平安裝的支吊架間距宜為1.5m~3.0m，垂直安裝的支架間距不應大于2m；

第16.2.1條：鋼索中間吊架間距不應大于12m；
