抗震支架（給排水系統）

為了防止給排水管道系統和消防管道系統在地震時發生故障或跌落而造成人員傷亡和財產損失，必須按照《建筑抗震設計規范》(GB50011-2010)第1.0.2、3.7.1和《建筑機電工程抗震設計規范》(GB50981-2014)第1.0.4條的規定，對機電管道系統進行抗震加固。對于直徑≥DN65的管道，該工程采用抗震支吊架，且該工程的抗震支吊架產品需通過 FM認證，與混凝土、鋼、木結構等采用可靠的錨固形式，具體深化設計由專業公司負責（湖北協力得建筑材料有限公司有專業深化設計團隊聯系電話 19972968383）。

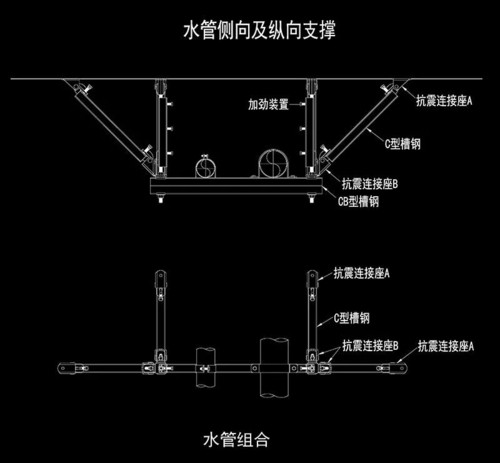

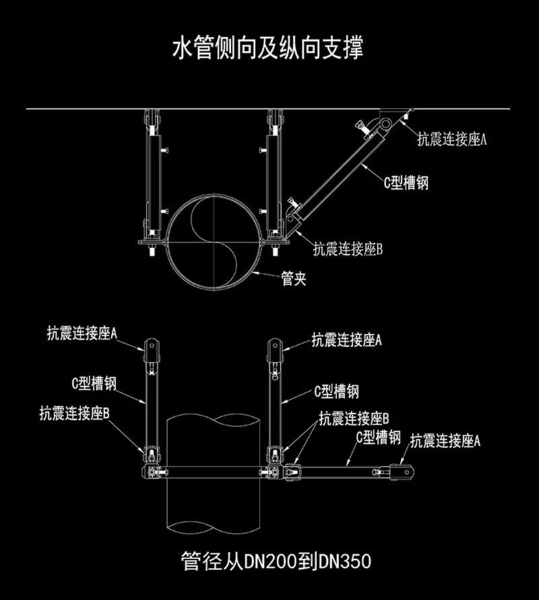

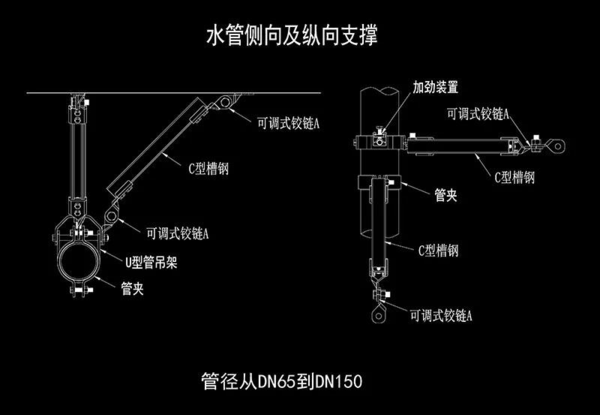

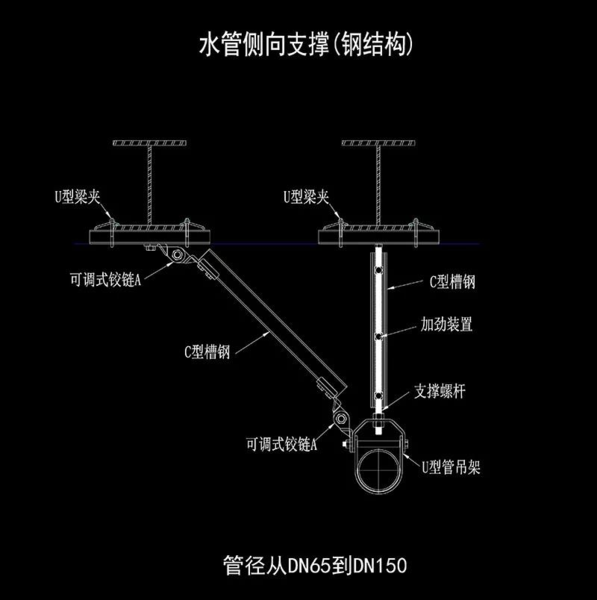

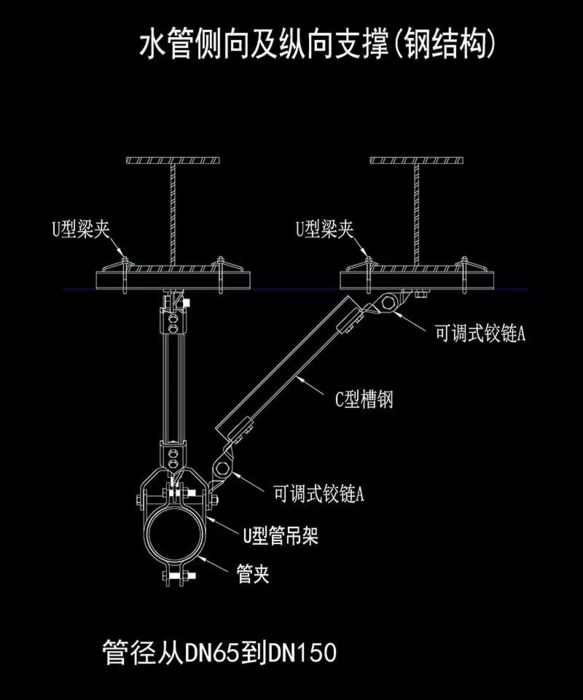

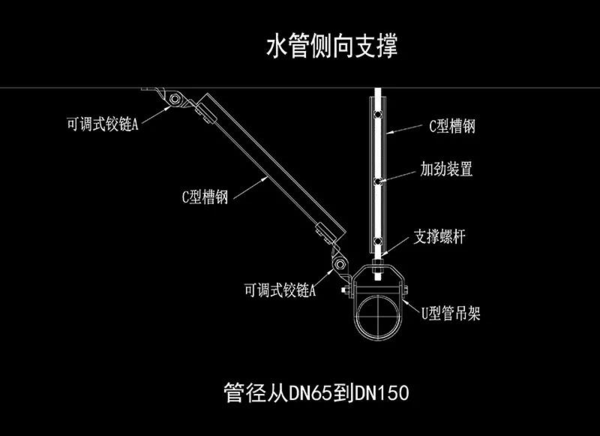

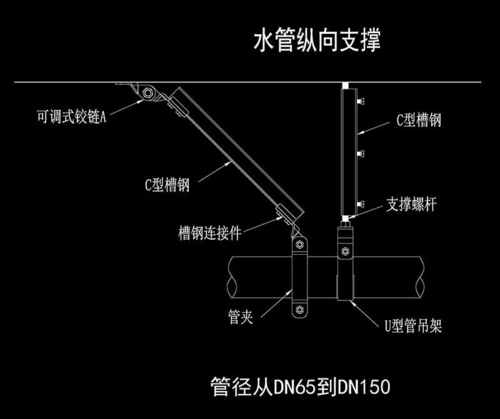

地震支吊架的設置原則是：新建工程中剛性管道最大橫向抗震支撐間距12米，縱向抗震支撐間距24米，柔性管道的上述參數減半；(對于長度小于300 mm的吊架，還建議適當補強，以確?？拐鹣到y(tǒng)的整體安全；最后根據現場實際情況，在深化設計階段確定抗震支撐間距。全部產品必須符合 CJ/T476-2015 《建筑機電設備抗震支吊架通用技術條件》。以下是安裝原理圖：

抗震支架（暖通專業）

根據《建筑抗震設計規范》(GB50011-2010)第1.0.2、3.7.1和(GB50981-2014)第5.4和5.1.4條的規定，為防止地震時風管系統和空調管道系統的失效和跌落而引起的人員傷亡和財產損失，應對機電管線系統進行抗震加固，并按《建筑抗震設計規范》(GB50981-2014)第1.0.4和5.1.4條的規定執行。該工程所有直徑大于0.7 m的環形風道系統；所有截面積大于0.38m2的矩形風道系統；所有大于DN65的空調管道均應設置抗震支吊架，且該工程的抗震支吊架產品必須符合 FM認證要求，與混凝土、鋼、木結構等采用可靠的錨固形式。

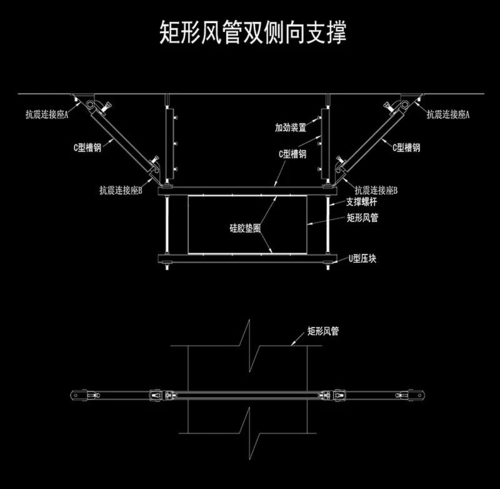

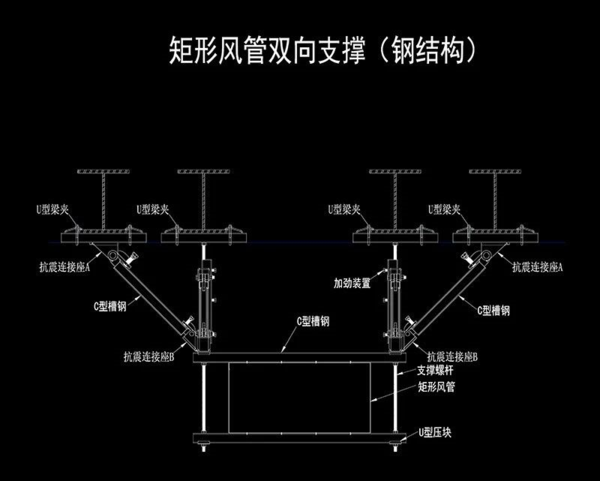

抗震支吊架的設置原則是：風管橫向支撐點最大間距9米，縱向支撐點最大間距18米，(對于長度小于300 mm的吊桿，為了確?？拐鹣到y(tǒng)的整體安全，還建議由專業公司進行適當加固)，最終的支撐點間距根據現場實際情況確定。全部產品必須符合 CJ/T476-2015 《建筑機電設備抗震支吊架通用技術條件》。以下是安裝原理圖：

抗震支架（電氣專業）

為了防止電力系統在地震中發生故障、短路和起火，造成人員傷亡和財產損失，根據《建筑抗震設計規范》(GB50011-2010)第1.0.2條、第3.7.1條和第GB50981-2014)第1.0.4條和第7.4.6條的規定，必須對機電管道系統進行抗震加固。該工程中，重力大于1.8 kN的設備；內徑大于等于DN60mm的電氣配管；15 Kg/m以上的電纜橋架、電纜梯架、電纜線盒、母線槽等均應采用抗震支吊架，且該工程抗震支吊架產品必須符合 FM認證要求，與混凝土、鋼、木結構等采用可靠的錨固形式。

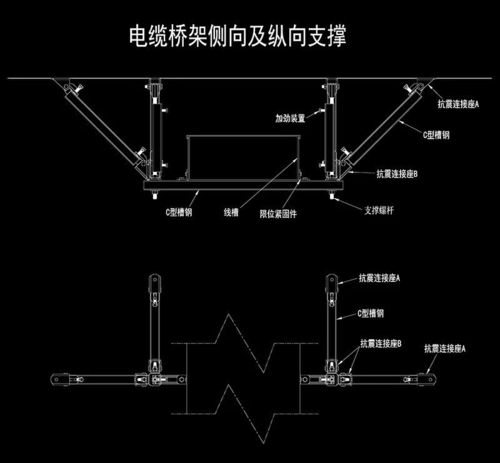

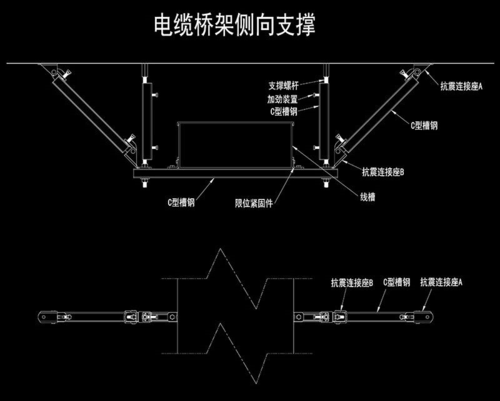

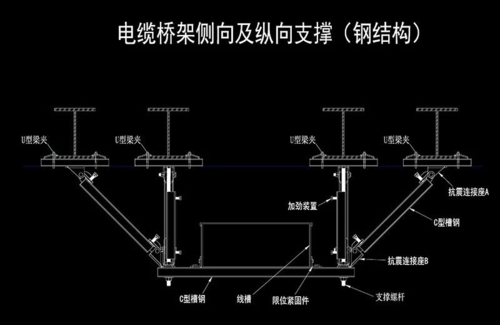

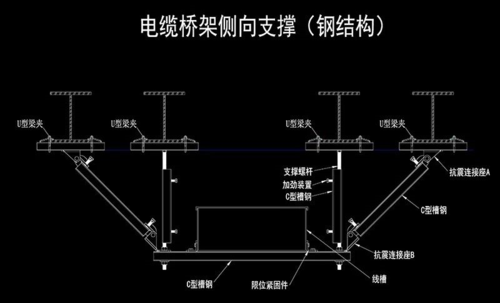

其抗震支吊架的設置原則是：剛性電力線管最大橫向支撐間距為12米，非剛性電力線管最大橫向支撐間距為6米，剛性電力線管縱向支撐間距為24米，非剛性電力線管縱向支撐間距為12米。(為了保證抗震體系的整體安全，對于長度小于300毫米的吊桿，還應進行適當加固)。詳細的深化設計由專業公司完成，最終的間距根據現場深化設計階段的實際情況而定。全部產品必須符合 CJ/T476-2015 《建筑機電設備抗震支吊架通用技術條件》。以下是安裝原理圖：

抗震支架必要性的誤區和解讀？

誤區1：有結構抗震，還需要裝抗震支架嗎？

結構抗震是基礎，抗震支架是核心；歷史資料表明，在國內外地震中，由于坍塌、火災、爆炸、氣體泄漏等次生災害造成的人員和財產損失高達七成以上。

誤區2：我所在的地區幾十年沒有發生地震，難道就不需要抗震支架嗎？

解釋：這是個常識性錯誤，打開“中國地震信息網”我們可以看到，中國屬于多震區，每天都會發生不同程度的地震。汶川地震告訴我們，首先要做的是“防患于未然”，抗震支架是關系到人民生命財產安全，關系到國計民生的大事。發達世界中，機電設備都需要進行抗震設計，日本甚至對住宅都有相應的抗震設

誤區3：現在有很多建筑都沒有安裝抗震支架，我能不安裝嗎？

解釋：GB50011-2001 《建筑抗震設計規范》已將建筑支架納入抗震設計范圍，汶川地震后，國家多次修訂結構抗震標準，2014年正式頒布《建筑機電工程抗震設計規范》，明確規定“建筑機電工程設施在6度以上、6度以下抗震設防烈度的地區必須進行抗震設計”。這一標準從2015年8月1日開始實施，也就是說，在2015年8月以后的建筑都必須采用抗震支架設計。時間的分水嶺，屬于國家意志和戰略要求，不能掉以輕心，否則要承擔責任。

誤區4：做了抗震支架，必然增加預算，業主不同意怎么辦？

《建筑機電工程抗震設計規范》是國家住房城鄉建設部頒布的強制性執行標準，許多省、市、自治區都在做宣傳和要求，旨在“減輕地震破壞，預防次生災害，避免人員傷亡，減少經濟損失”。由于是強標，設計院一定要做好設計，業主也要做好預算，對以后的建筑物驗收和保險也是必不可少的。這樣一點都不“偷工減料”，將來哪一個環節出了問題，也必然要追究相應的責任，現在屬于“終身責任制”。在整個成本中，抗震支架的預算不高，切不可因小失大。
