2020年不采用抗震支架的，將可能違法！抗震支架安裝使用步驟及典型示意圖！發表時間：2020-05-23 09:55作者：湖北協力得建筑材料有限公司

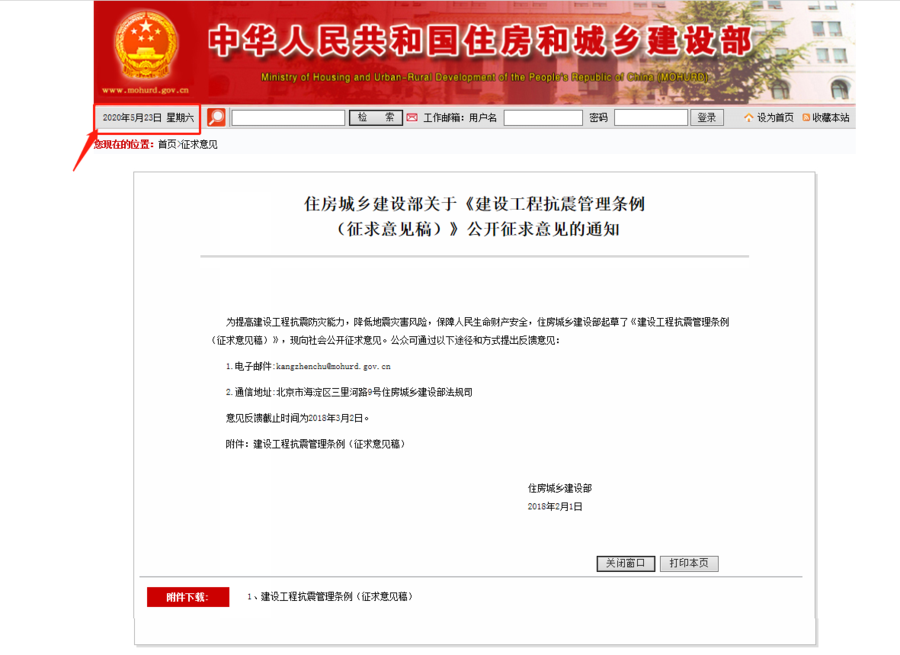

2020年不采用抗震支架的，將可能違法！抗震支架安裝使用步驟及典型示意圖！ 湖北協力得建筑材料有限公司是襄陽管道抗震支架，襄陽防震支架批發，襄陽抗震支架廠家批發今天給大家介紹一下 ？2020年不采用抗震支架的，將可能違法以及抗震支架安裝使用步驟及典型示意圖. 2019年10月8日司法部發布 《建設工程抗震管理條例》(征求意見稿)公開征求意見的通知就建設工程抗震工作的標準化問題征求意見稿，并同時作如下說明：
要點內容： 為方便大家快速在黑板上敲出重點來講 1、未設置的，可能構成違法行為，構成犯罪的，依法追究刑事責任。 2、對單位直接負責的主管人員和其他直接責任人員，處單位罰款數額百分之五至百分之十的罰款。對企業和從業人員建立信用檔案，將違規行為記入信用檔案，納入全國信用信息共享平臺。 3、建立抗震責任企業及從業人員信用檔案，違反行為記入信用檔案，并納入全國信用信息共享平臺。 4、規定監督檢查應當隨機抽取檢查對象，隨機選派執法檢查人員 5、出臺背景之一：工程抗震產業發展、技術研發等需要相關政策支持 6、住房城鄉建設部起草，報國務院，司法部征求意見 7、建設工程需要進行抗震性能鑒定，對存在嚴重抗震安全隱患的建設工程進行安全監測，并在加固前采取停止或者限制使用等措施。（PS:已建成的工程一個也不能少，改造將成為下一個經濟增長點） 8、搶險救災、臨時性建設不適用、軍事工程適用有關規定，農村危房改造、易地扶貧搬遷、移民搬遷、災后恢復重建等應當執行。 9、施工單位違反的，責令改正，處工程合同價款2%～4%罰款；工程不符合抗震設防強制性標準的，負責返工、加固，并賠償損失；情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書。 10、建設單位明示或暗示施工單位降低工程抗震性能的，責令改正，處20萬元以上50萬元以下的罰款。 11、設計單位責令改正，處10萬元以上30萬元以下的罰款；情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書；造成損失的，依法承擔賠償責任 12、施工單位未取樣送檢或者使用不合格隔震減震裝置的，責令改正，處10萬元以上20萬元以下的罰款；情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書；造成損失的，依法承擔賠償責任。 13、隔震減震裝置屬于主體結構施工，由總承包單位自行完成。（PS：抗震支吊架也不知道算不算隔震減震） 14、竣工驗收合格后，應當通過信息化手段或者在工程顯著部位設置永久性標牌等方式，公示抗震加固時間、后續使用年限等信息。 15、超限高層建設單位應當在初設階段將設計文件報送省級住建部門進行抗震設防審批。 16、縣級以上人民政府應當將建設工程抗震工作所需經費列入本級預算 17、縣級以上人民政府住房城鄉建設主管部門或者其他有關監督管理部門應當制定建設工程抗震新技術推廣目錄
前提背景： 一是：部分建設工程執行抗震設防強制性標準不嚴格，存在安全隱患。 二是：大量老舊建設工程、農村住房缺乏抗震措施，應對地震風險能力不足。 三是：建設工程抗震設防、鑒定加固等責任體系不完善。 四是：建設工程抗震產業發展、技術研發等需要相關政策支持。 出臺歷程：
適用范圍：
關于勘察、設計和施工： 一是：規定建設工程應當避開抗震防災專項規劃確定的危險地段。 二是：規定了建設、勘察設計、工程總承包、施工、監理、隔震減震裝置生產經營企業、工程質量檢測機構等各方責任。 三是：規定學校、幼兒園、醫院、養老機構、應急指揮中心、應急避難場所等公共建筑應當按照高于一般房屋建筑的要求采取抗震措施。 鑒定與加固、維護： 一是：規范建設工程抗震性能鑒定制度。 二是：規定對存在嚴重抗震安全隱患的建設工程進行安全監測，并在加固前采取停止或者限制使用等措施。 三是：抗震加固竣工驗收合格后，應當公示抗震加固時間、后續使用年限等信息。 四是：規定對建設工程抗震構件、隔震溝、隔震縫、隔震減震裝置及標識進行檢查、修繕和維護，及時排除安全隱患。 農村建設工程抗震設防： 一是：規定加強對農村建設工程抗震設防的管理，提高農村建設工程抗震性能。 二是：規定縣級以上地方人民政府應當編制、發放實用抗震技術圖集，加強指導和服務。 三是：規定農村危房改造、易地扶貧搬遷、移民搬遷、災后恢復重建等，應當達到抗震設防強制性標準。 關于保障與扶持： 一是：規定直轄市、市、縣人民政府應當制定并實施未采取抗震設防措施或者未達到抗震設防強制性標準的老舊房屋改造計劃，并給予政策支持。 二是規定:國家支持建設工程抗震相關產業發展和新技術應用，引導社會力量參與，加強技術人員培訓。 關于監督管理： 一是：規定監督檢查應當隨機抽取檢查對象，隨機選派執法檢查人員。 二是：規定應當建立建設工程抗震責任企業及從業人員信用檔案，將違反本條例的行為記入信用檔案，并納入全國信用信息共享平臺。

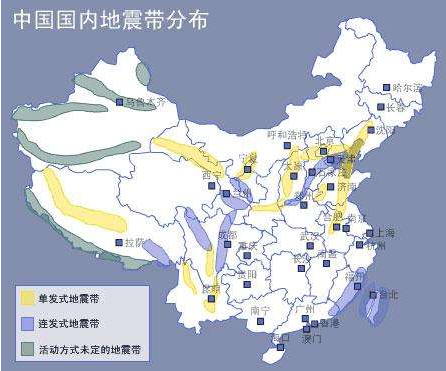

一、機電工程抗震支架系統分析解讀 全球主要有三大地震帶：環太平洋地震帶、歐亞地震帶、海嶺地震帶。 其中，環太平洋地震帶集中了世界上80%的地震。 中國位于世界兩大地震帶——環太平洋地震帶不歐亞地震帶之間。20世紀以來，中國共發生6級以上地震近800次，遍布除貴州、浙江兩省和香港特別行政區以外所有的省、自治區、直轄市。中國地震活動頻度高、強度大、震源淺，分布廣，是一個震災嚴重的國家。中國地震主要分布在五個區域：西南地區西北地區、華北地區、東南沿海地區、臺灣地區和23條地震帶。
【抗震支撐系統國外沿革】 1947年,NFPA13首次規定建筑自動噴淋消防系統的抗震支架設計方式,也就是說美國最早是在消防領域開始了抗震領域的設計要求。隨后在上世紀60、70年代,美國又開始全面定義了建筑機電抗震支架系統,應用于水、暖、風、電等機電設備的抗震需求。 【抗震支撐系統國內發展】 2008年之前,國內項目應用基本無機電抗震的概念,可以說空白。 5.12汶川地震后,建設部對原GB50011-2001《建筑抗震設計規范》先后兩次進行緊急修訂幵頒布新的GB50011-2010《建筑抗震設計規范》,發文要求 “大震不倒,中震可修,小震不裂”。 【什么是機電抗震支架系統？】 定義： 與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固體、加固吊桿、抗震連接構件以及抗震斜撐組成。
【抗震支吊架系統的設計范圍】

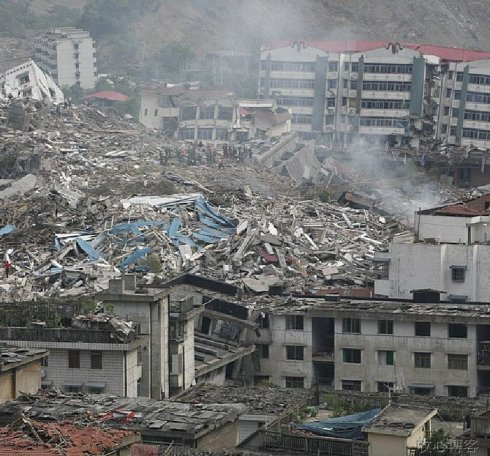

【機電抗震支撐系統的必要性】 1、減少地震引起的次生災害的發生 地震中建筑機電設備的損壞（消防管道、噴淋系統、排煙系統、電氣等系統）會直接導致消防功能的失效。從而引發火災，濃煙等次生災害。使傷亡人數大大增加。甚至超過建筑物倒塌等直接災害導致的傷亡數量。
2、地震時有效保護機電系統，確保震后快速恢復工作狀態
【主要應用專業】 1、管道：給排水、消防水管道 2、電器：橋架、母線 3、風管：空調風管、新分風管 4、強制范圍：防排煙風管，事故風道 【機電抗震系統的設計和校核】 建筑機電設備構件的類別系數和功能系數
建筑機電工程設施工程的地震作用效應（包括自身重力產生的效應和支座相對位移產生的效應）和其他荷載效應的基本組合，應按下列計算 S=γGSGE+γEhSEhk 抗震支架的最大間距

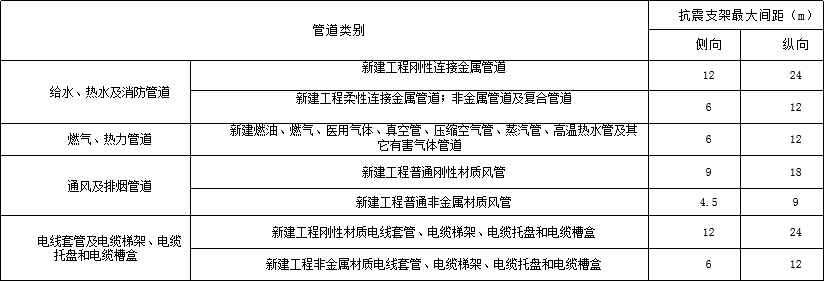

注：改建工程最大抗震加固間距為上表數值的一半。 水平地震力綜合系數可按下式計算： αEk=γηζ1ζ2αmax

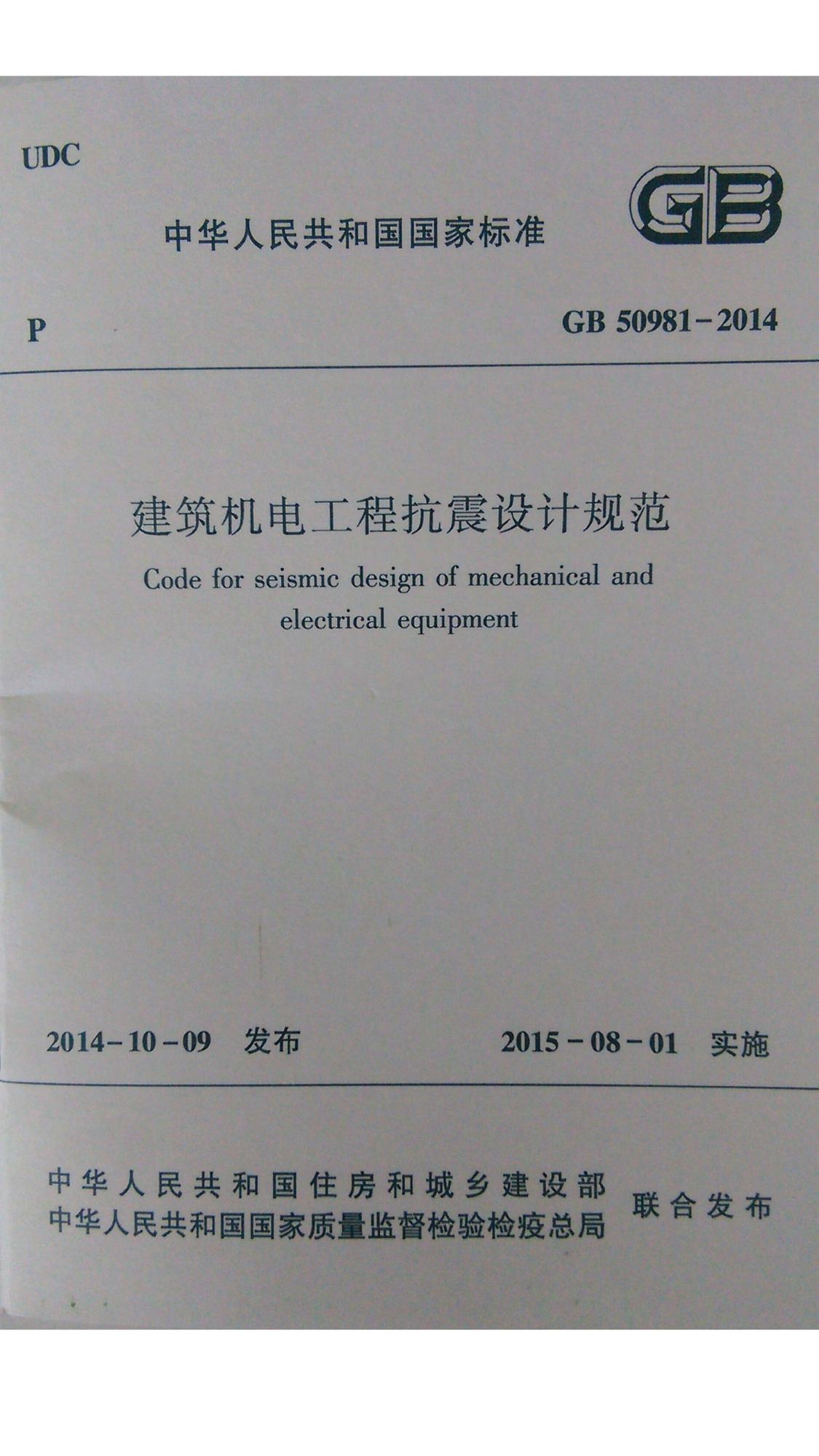

【機電抗震系統的相關標準】 《GB50981-2014 建筑機電抗震設計規范》 （國家標準） 《CJ/T 476-2015建筑機電設備抗震支吊架通用技術條件》 （行業標準） 《CECS 420:2015抗震支吊架安裝于驗收規程》 （協會標準）

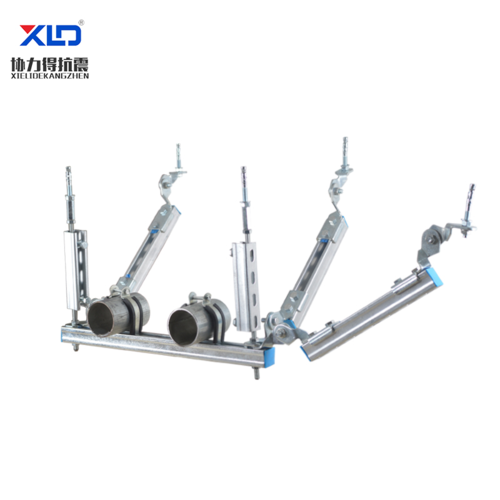

二、抗震支架的安裝使用要遵循哪些步驟和要求？ 抗震支架首要承擔管路水平方向的荷載, 抗震支架鋪設, 管路體系的動態特性改動, 柔性剛性的呼應, 地震作用明顯較小;在抗震支架上改動重力吊架的作用力。然后改動其設計、選型、加勁、錨固等;抗震支架分為縱向和橫向支承架, 其力、鋪設、錨固等與抗震工程、結構工程、機械工程、給水排水等有關。那抗震支架的安裝使用要遵循哪些步驟和要求呢？

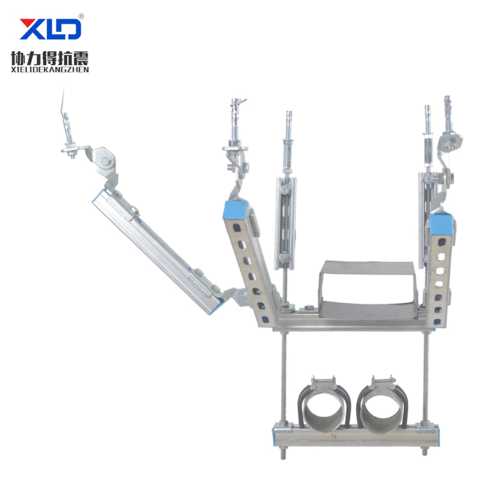

1、冷熱水、消防、空調等管路體系的抗震支架使用: 懸掛管路中一切設備超越 1.8kN;一切生命供水、消防管路體系具有平等 DN65。 2、空調、通風管道抗震支架的使用: 直徑大于或等于0.7m 的一切管道體系;矩形管道, 一切矩形截面面積大于0.38 ㎡。 3、電力體系管路和電纜托架體系抗震支架使用范圍: 一切大于等于直徑60mm 的電氣管道;一切的重力都大于等于 150 n/m 電纜托架, 電纜梯, 電纜箱, 母線。 4、當管子裝置在附件自身大于25kg 質量時, 也應設置橫向和縱向的抗震支撐。抗震支架是在裝置工程中將空調、消防、強電、弱電等各專業的支架歸納在一起，統籌規劃設計，整組成一個統一的支吊體系。大型室內工程的設備、風道、電纜橋架及各類管道的歸納排布與裝置往往會影響到自身及相關專業的施工進度、觀感和空間的合理利用，而支架的選擇與裝置又是決定設備管道歸納排布是否合理、美觀的前提條件。裝置工程的室內支架因地制宜的優化設計和裝置，使得設備、風道、電纜橋架及各類管道裝置達到材料節約、布置緊湊美觀及質量堅固牢靠的作用，一起為歸納管線的排布提供了有利的條件。 三、抗震支吊架的安裝要求 1、給排水系統 1.1 管徑大于等于DN65的生活給水、熱水及消防管道，當采用吊架、支架或托架固定時，設置抗震支吊架；

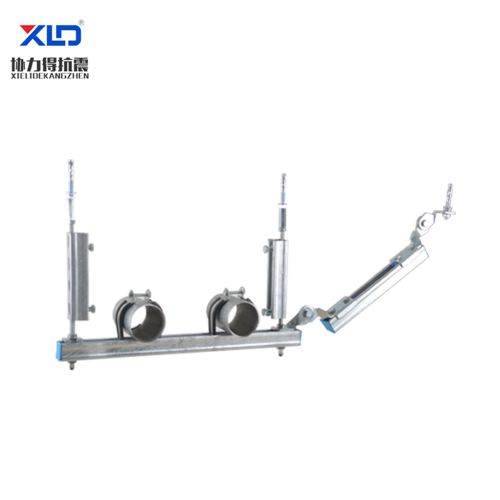

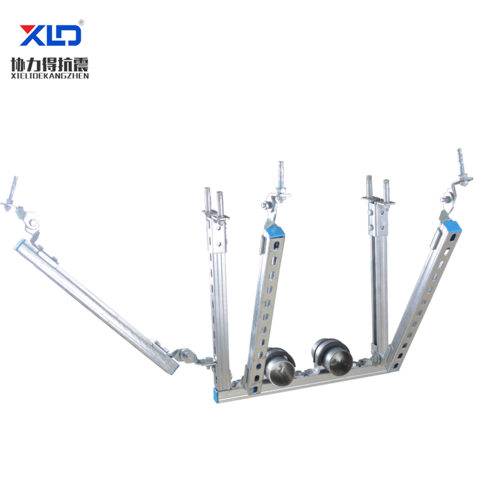

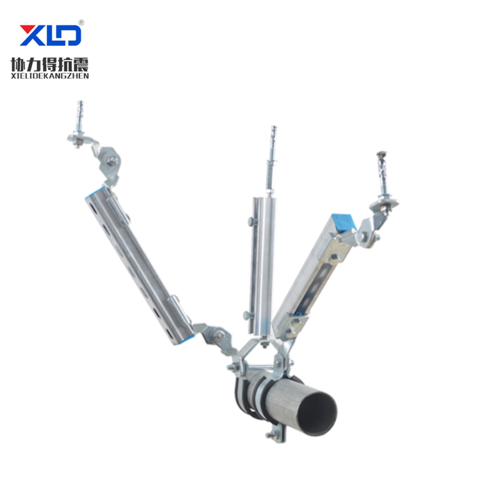

1.2 給排水系統的抗震支架構件規格
注：吊高2米以內斜撐都采用41*41*2.0大于2米采用柔性鋼絲繩。

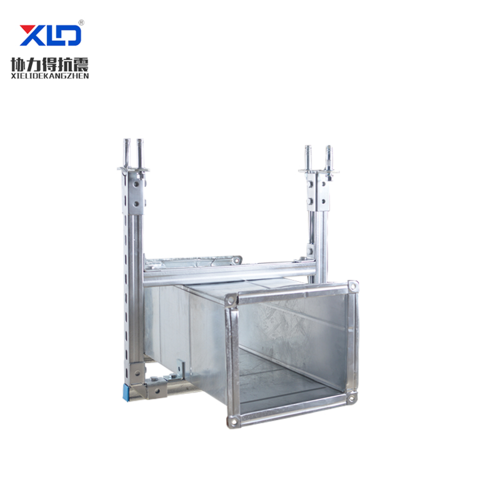

2.1 通風系統管道抗震支吊架構件規格
注：D為雙倍桿件；吊高2米以內斜撐都采用41*41*2.0，大于2米采用柔性鋼絲繩，其他非注明抗震連接件形式均可采用抗震鉸鏈。

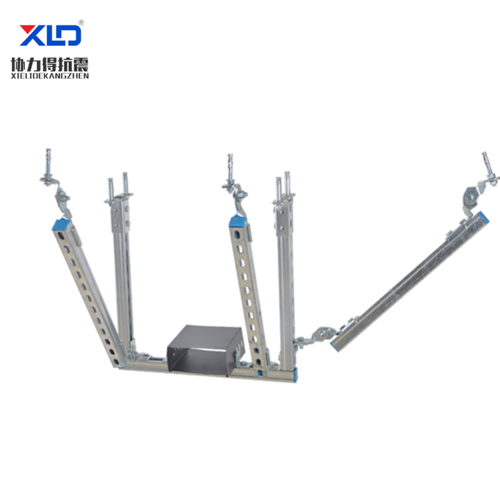

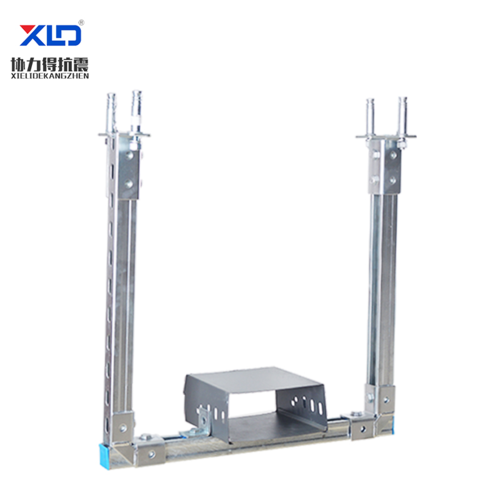

3.1 電氣橋架等抗震支吊架構件規格
注：吊高2米以內斜撐都采用41*41*2.0，大于2米采用柔性鋼絲繩。 四、建筑給排水、消費抗震支架示意圖 建筑給排水、消防抗震支架示意圖，這是一個中學的給排水圖紙中的支架做法！以前都是直接用角鐵焊的支架，這種抗震支架的做法還是第一次見，可能是我見識短淺吧！這樣是支架是不是有人專門制作？大家就當做討論吧！或許你的評論會幫到很多人也說不定！
