為什么要用抗震支架？

湖北協力得建筑材料有限公司是襄陽管道抗震支架,襄陽防震支架批發,襄陽抗震支架廠家批發今天給大家介紹一下 ？為什么要用抗震支架.

全球主要有三大地震帶： 環太平洋地震帶、歐亞地震帶、海嶺地震帶。

其中，環太平洋地震帶集中了世界上80%的地震。

中國位于世界兩大地震帶——環太平洋地震帶不歐亞地震帶之間。20世紀以來，中國共發生6級以上地震近800次，遍布除貴州、浙江兩省和香港特別行政區以外所有的省、自治區、直轄市。中國地震活動頻度高、強度大、震源淺，分布廣，是一個震災嚴重的國家。中國地震主要分布在五個區域：西南地區西北地區、華北地區、東南沿海地區、臺灣地區和23條地震帶上。

【抗震支撐系統國外沿革】

1947年,NFPA13首次規定建筑自動噴淋消防系統的抗震支架設計方式,也就是說美國最早是在消防領域開始了抗震領域的設計要求。隨后在上世紀60、70年代,美國又開始全面定義了建筑機電抗震支架系統,應用于水、暖、風、電等機電設備的抗震需求。

【抗震支撐系統國內發展】

2008年之前,國內項目應用基本無機電抗震的概念,可以說空白。5.12汶川地震后,建設部對原GB50011-2001《建筑抗震設計規范》先后

兩次進行緊急修訂幵頒布新的GB50011-2010《建筑抗震設計規范》,發文要求 “大震不倒,中震可修,小震不裂”。

【什么是機電抗震支架系統？】

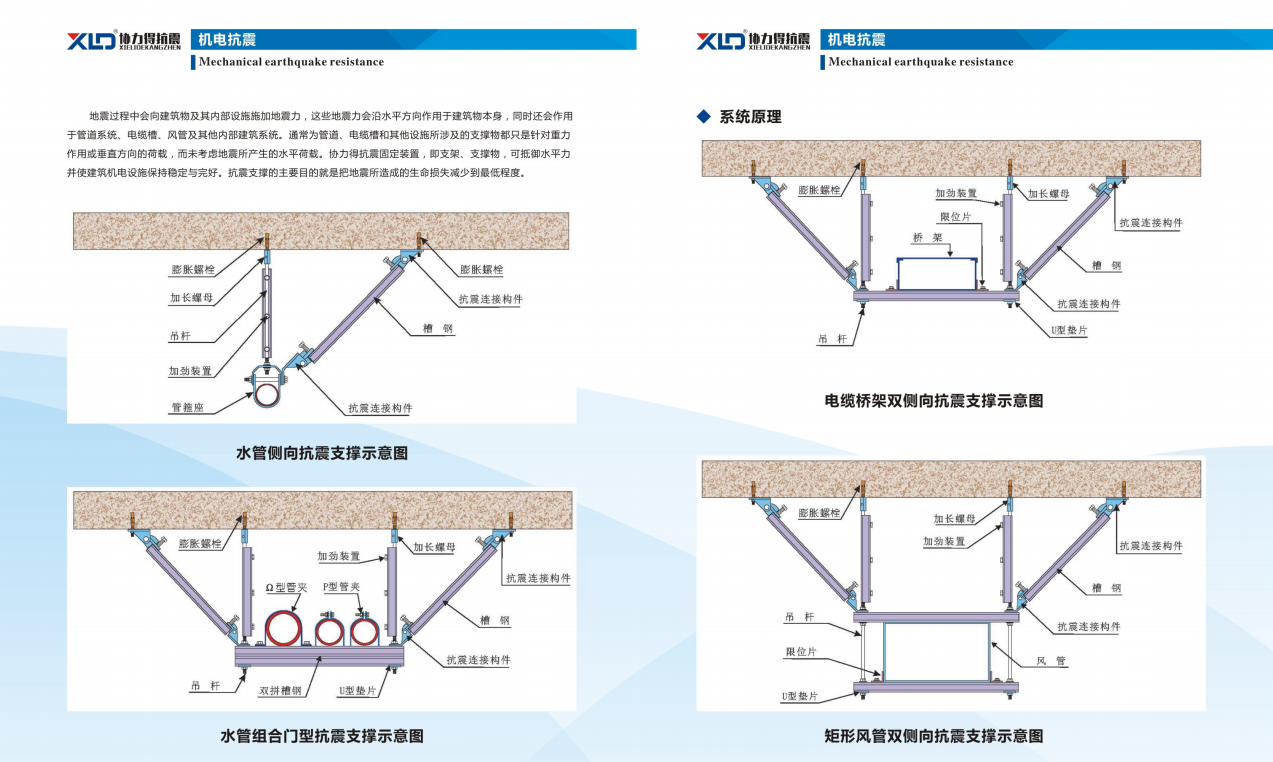

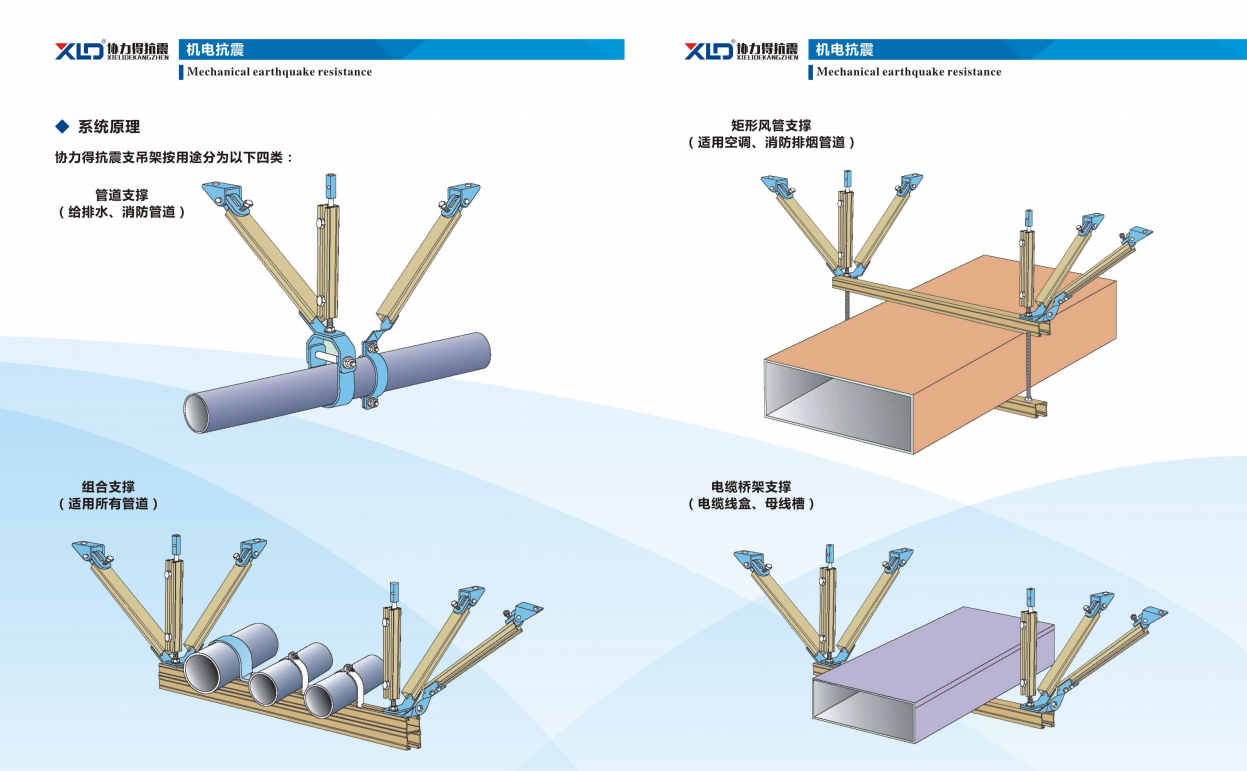

定義：與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固體、加固吊桿、抗震連接構件以及抗震斜撐組成。

【抗震支吊架系統的設計范圍】

【機電抗震支撐系統的必要性】

1、減少地震引起的次生災害的發生

地震中建筑機電設備的損壞（消防管道、噴淋系統、排煙系統、電氣等系統）會直接導致消防功能的失效。從而引發火災，濃煙等次生災害。使傷亡人數大大增加。甚至超過建筑物倒塌等直接災害導致的傷亡數量。

2、地震時有效保護機電系統，確保震后快速恢復工作狀態

【機電抗震系統的設計和校核】

抗震支架設計

抗震支架的斜撐與吊架的距離不得超過0.1m。

剛性連接的水平管道，兩個相鄰的抗震支架間允許縱向偏移值。應符合下列規定：

1 水管及電線套管不得超過最大側向支吊架間距的1/16；

2 風管、電纜梯架、電纜托盤和電纜槽盒不得超過其寬度的兩倍。

注：抗震支架布置的規定。

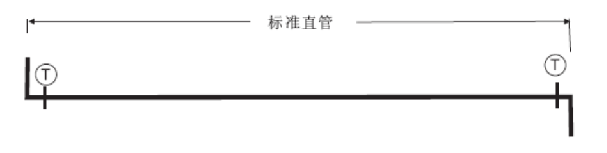

對于標準直管的定義：

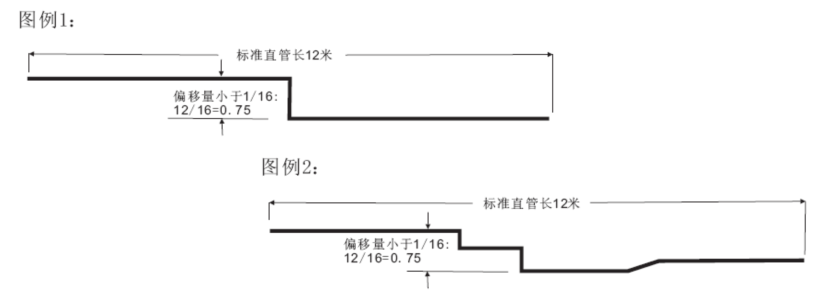

夾在兩個偏移量很大的90度轉彎間的管段。在標準直管上可以有一個或多個小的偏移，但偏移的總和不能超過側向吊架最大間距的1/16。

橫向抗震支架布置：

1、每段標準直管需在兩端加側向支撐。

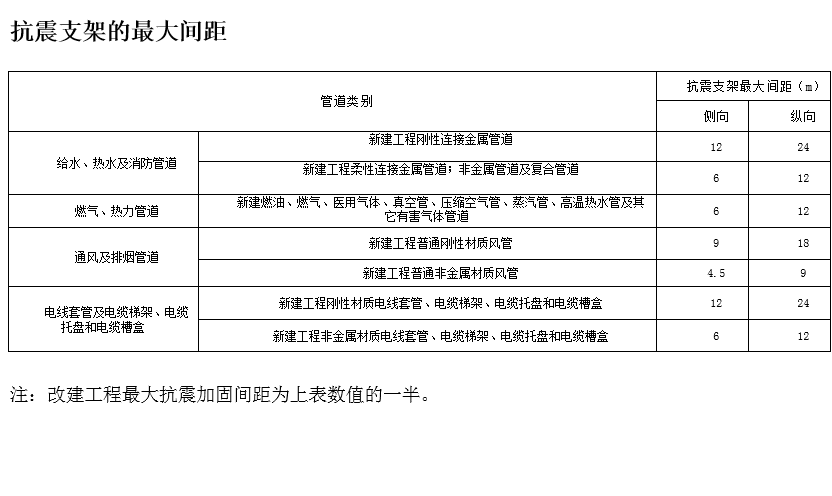

2、如果兩個側向支撐距離超過12米，則需于中間增設側向支撐。例標準管長為24米，首先于兩端加設側向支撐，再依次按12米設置側向支撐。

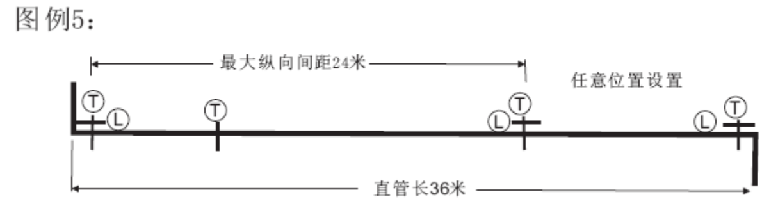

縱向抗震支架布置：

每段標準直管必須設置至少有一個縱向支撐。如果間距大于容許間距，則需加設縱向支撐直到滿足最大間距要求。如果管長為36米，按最大24米的間距依次設置縱向支撐，直至所有支撐間距均滿足要求。

管道拐彎處抗震支架布置：

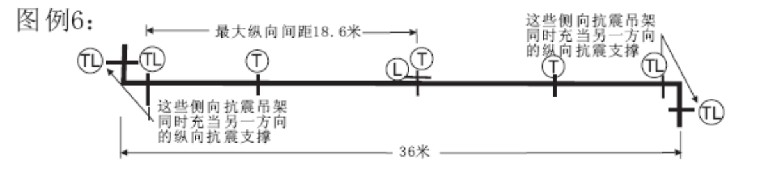

如下圖：如果管線為36米，雙用支撐（側向支撐，可視為直管線的一個縱向支撐）與下一個縱向支撐的間距，是縱向支撐間距的一半加側向支撐間距的一半加0.6，即12+6+0.6=18.6米。

注：1、應于90度彎頭處0.6米以?xún)?nèi)設置抗震支撐；

        2、承載力計算包括側向與縱向荷載的總和；
