如何快速看懂消防圖紙

如何快速看懂消防圖紙

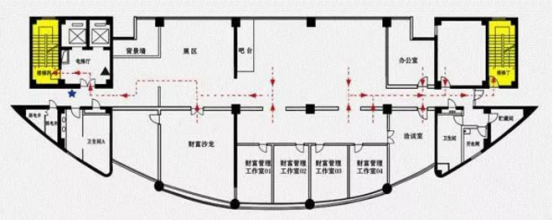

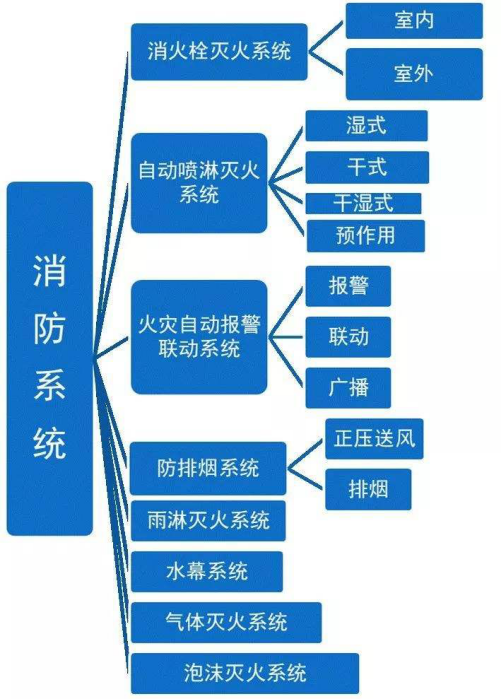

作為GB50981-2014建筑機電工程抗震設計規范中較重要的一部分——消防及防排煙系統，作為一名專業的抗震支架設計師識圖的能力是必不可少的，那么今天小編帶著大家快速看懂消防圖紙。想快速看懂消防工程圖，首先要對消防系統分類組成有一定的了解，仔細看清楚總平面圖，然后把圖紙設計說明和圖例瀏覽一遍，其中有各種符號標示需要熟記，然后再去看系統圖，只要多花點時間就沒問題，自然而然就能看下去了，當然，看消防圖紙也是有方法的，下面詳解！

消防圖紙識圖方法：
（1）消防圖紙分：消防水、消防電、還有氣體消防；（2）不管是什么，任何一份圖紙，都要先看設計說明、圖例；（3）設計說明是圖紙的提綱，讀懂它能把握設計意圖、內容等；（4）不同的設計可能圖例不一樣；（5）然后是系統圖他是一本書的目錄，讀懂它就知道他整個系統的工作狀態及連接方式；（6）最后才是平面圖，他事實是對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等；（7）注意：讀圖時平面圖與系統圖要進行對照，用以將整個系統聯系起來

消防工程圖紙一般分給排水（自動噴淋、消火栓、氣體滅火）和電氣（火災自動報警），有的建設方也會讓消防公司來做防排煙部分，消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到。（1）比如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，（2）比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等等。（3）材料的算法：設備數量按圖數就行了，管道，線管也要靠自己來完善。
