保溫管夾你了解了嘛
保溫管夾
一、用途與原理
彈簧支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。
彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。
二、保溫管夾型號、種類
可變式彈簧支吊架有四大系列，主要是由西北電力設計院設計的T1、T2、T3、T4、T5型系列、華東電力設計院設計的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工設計院設計的VS系列，其系列的基本特性相同，承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。
(三)、T、TH結構形式和型號表示方法：
本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。
TH1又分為A、B、C三種類型；
TH1A(T1)為單耳連接吊架彈簧；
TH1B(T2)為雙耳連接吊架彈簧；
TH1C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH2(T3)適用于安裝在鋼梁上；
TH3(T4)主要用于擱置在基礎、鋼梁、樓板上；
T5并聯懸吊型。
(四)、VS、TD結構形式和型號表示方法：
可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型；
B型----單耳懸吊型；
C型----雙耳懸吊型；
D型----上調節擱置型；
E型----下調節擱置型；
F型----支撐擱置型；
G型----并聯懸吊型；
基準型A5-1適用范圍：
1．管夾按管道布置方式分為水平管式、立管式及彎管式三大類；
2．管夾按運行使用溫度分為熱管道、長溫管道和冷管道三大類；
3．管夾按使用性能分為滑動支座和固定支座兩大類；
4．管夾適用管道外徑25－3000mm，熱溫度0℃～560℃，冷溫度0℃～－200℃，軸向位移0－400mm，徑向位移0－200mm，荷載范圍0－2500KN。

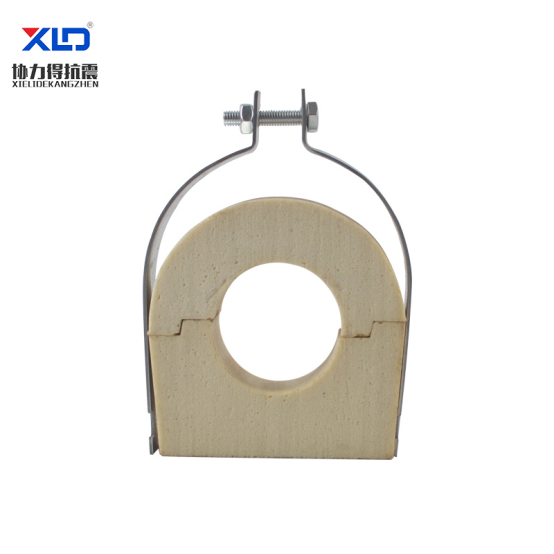

A5基準型雙孔螺栓管夾。
管夾構造：管夾內部有相對應型號的保冷塊，管夾固定在保冷塊外面。
組成: 管夾體、螺栓
材質：碳鋼或不銹鋼，也可以根據客戶的實際需求選用其他的材料進行生產
標準：管夾：JB/ZQ4511-97
規格：管外徑20-521mm
工藝：沖壓、鈑金、組裝
表面處理：碳鋼材質的表面處理為鍍鋅，不銹鋼不做表面處理，也可以根據客戶的需求選用其他的表面處理
