裝配式支吊架的特點和適用范圍

發表時間：2023-08-21 11:03作者：湖北協力得工程科技有限公司

技術內容：

裝配式支吊架由管道連接的管夾構件，建筑結構連接的錨固件以及將這兩種結構件連接起來的承載構件，減震構件，絕熱構件以及輔助安裝構件。該技術滿足不同規格的風管，橋架，工藝管道的應用，特別是在錯綜復雜的管路定位和狹小管井，吊頂施工，更可發揮靈活組合技術的優越性。近年來，在機場，大型工業廠房等領域已開始應用復合式支吊架技術，可以相對有效地化解管線集中安裝與空間緊張的矛盾。復合式管線支吊架系統具有吊桿不重復，與結構連接點少，空間節約，后期管線維護簡單，擴容方便，整體質量及觀感好等特點。特別是《建筑機電抗震設計規范》GB 50981的實施，采用成品的抗震支吊架系統成為必選。

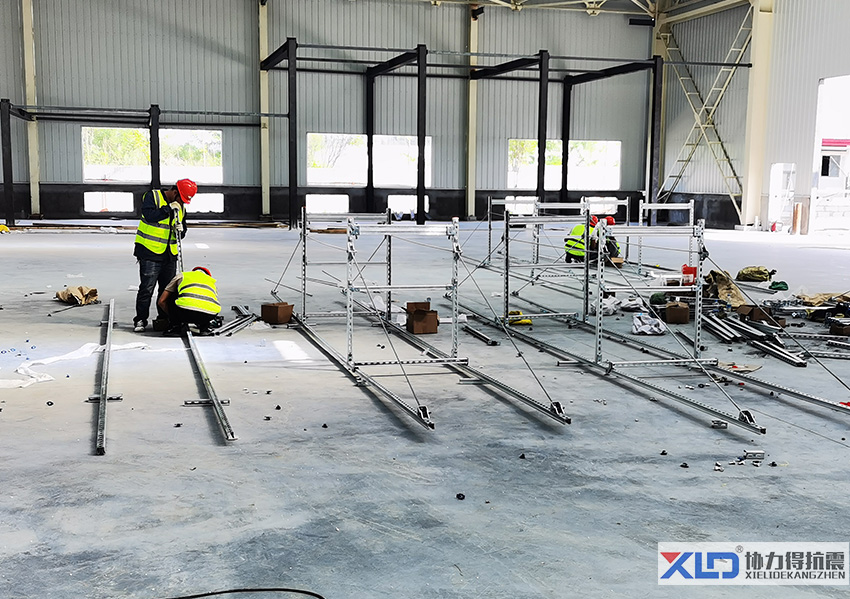

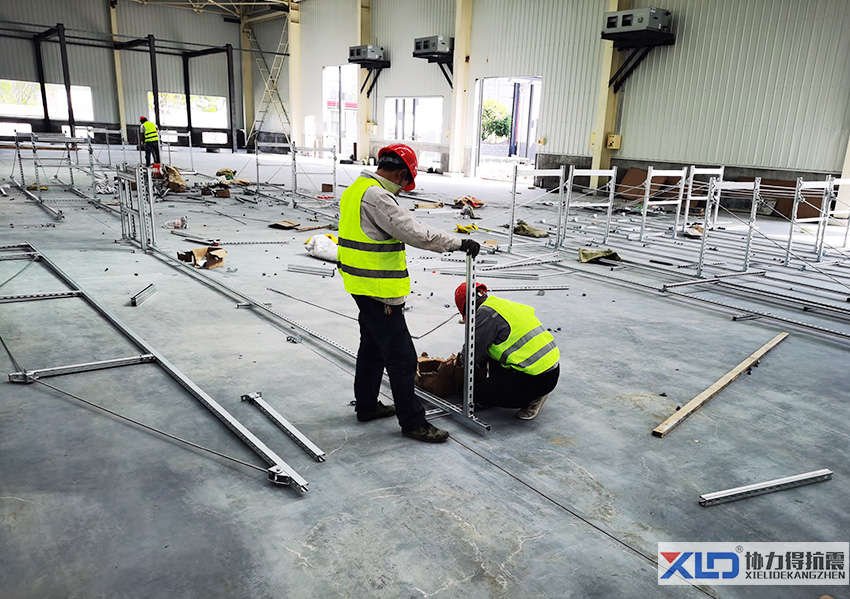

BIM裝配式成品支架安裝圖片

技術特點：

根據BIM模型確認的機電管線排布，通過數據庫快速導出支吊架型式，從供應商的產品手冊中選擇相應的成品支吊架組件，或經過強度計算，根據結果進行支吊架型材選型，設計，工廠制作裝配式組合支吊架，在施工現場僅需要簡單機械化拼裝即可成型，減少現場測量，制作工序，降低材料損耗率和安全隱患，實現施工現場綠色，節能。

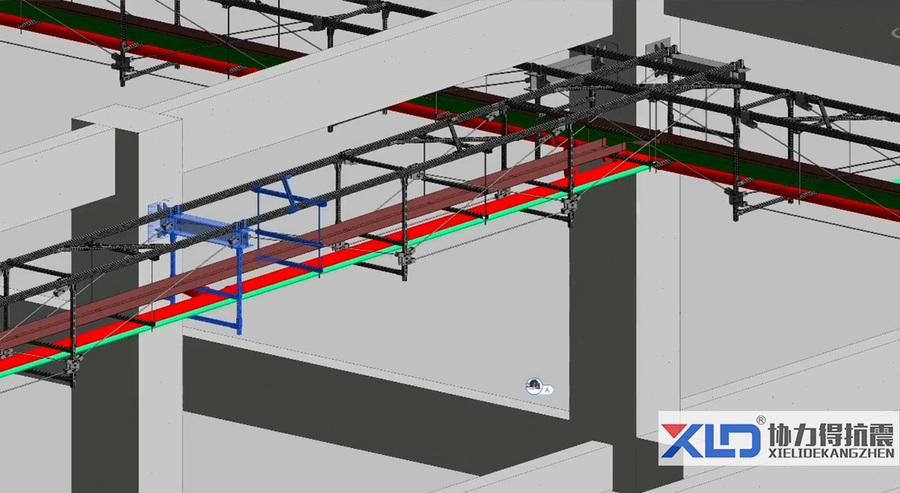

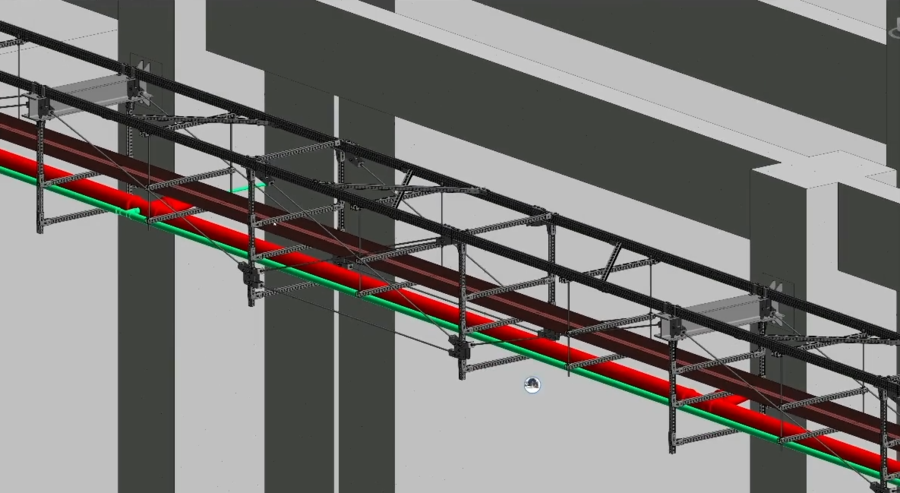

BIM裝配式效果圖

技術先進性：

1、標準化：

產品由一系列標準化構件組成，所有構件均采用成品，或由工廠采用標準化生產工藝，在全程，嚴格的質量管理體系下批量生產，產品質量穩定，且具有通用性和互換性。

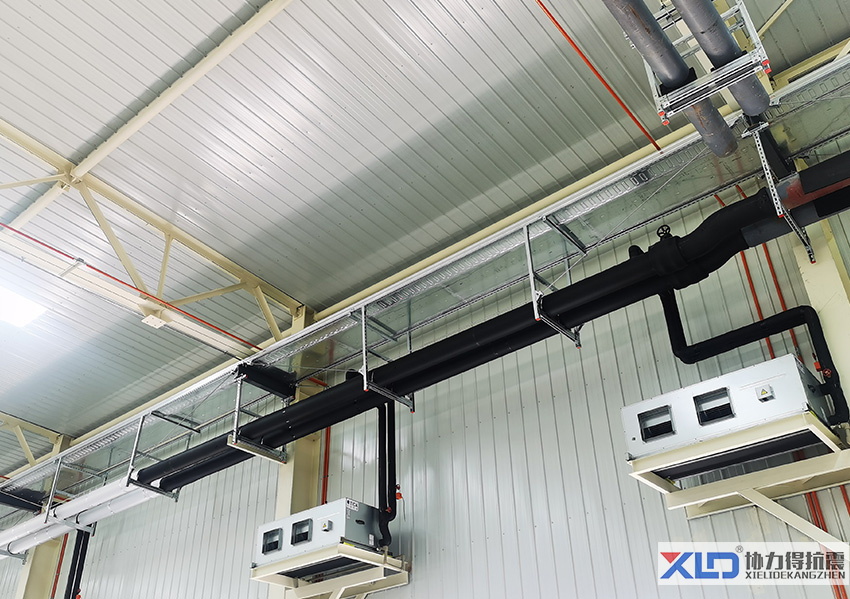

成品支架安裝圖片

2、簡易安裝：

一般只需2人即可進行安裝，技術要求不高，安裝操作簡易，高效，明顯降低勞動強度。

3、施工安全：

施工現場無電焊作業產生的火花，從而消滅了施工工程中的火災事故隱患。

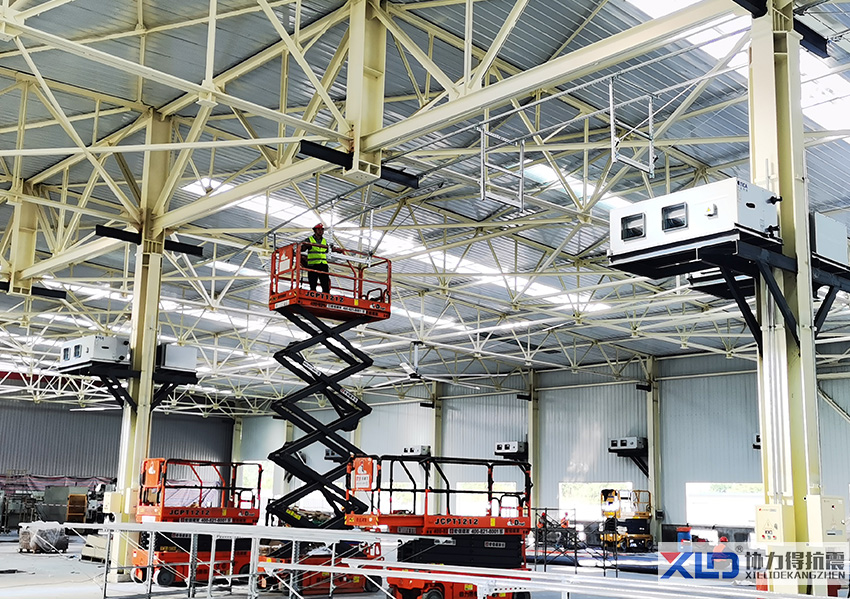

現場成品支架安裝圖片

4、節約能源：

由于主材選用的是符合國際標準的輕型C型鋼，在確保其承載能力的前提下，所用的C型鋼質量相對于傳統支吊架所用的槽鋼，角鋼等材料可減少15%~20%，明顯減少了鋼材使用量，從而節約了能源消耗。

5、節約成本：

由于采用標準件裝配，可減少安裝施工人員，現場無需電焊機，鉆床，切割機，氧氣乙炔裝置等施工設備投入，能有效節約施工成本。

6、保護環境：

無需現場焊接，無需現場打磨除銹，無需現場刷油漆等作業，因而不會產生弧光，煙霧，異味等多重污染。

7、堅固耐用：

經專業的技術選型和機械力學計算，且考慮足夠的安全系數，確保其承載能力的安全可靠。

8、安裝效果美觀：

安裝過程中，由專業公司提供全程，優質的服務，確保精致，簡約的外觀效果。

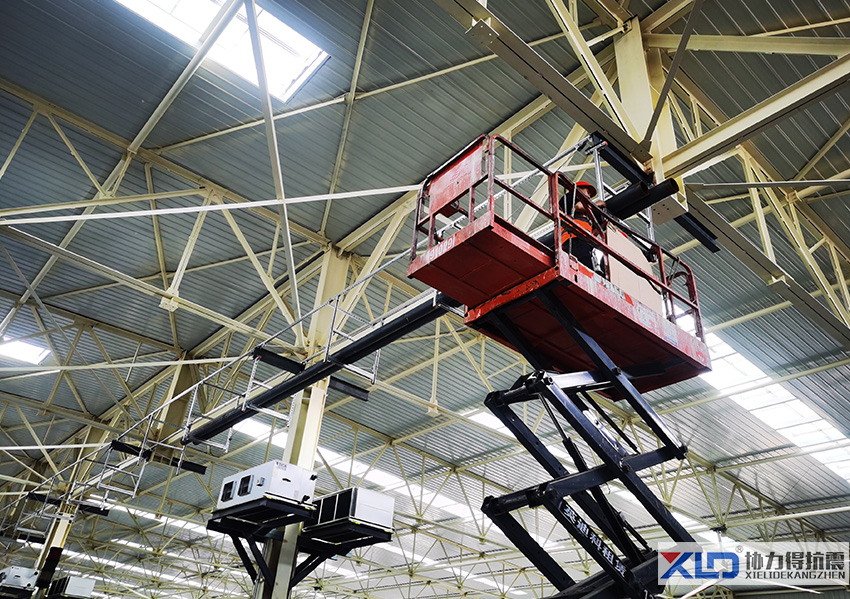

橋式支架成品支架安裝圖片

橋式支架風管成品支架安裝圖片

施工工藝：

1、吊架和支架安裝應保持垂直，整齊牢固，無歪斜現象。

2、支吊架安裝要根據管線位置，找平，找正，找標高，生根要牢固，與管子接合要穩固。

3、吊架要按施工圖錨固于主體結構，要求拉桿無彎曲變形，螺紋完整且與螺母配合良好牢固。

4、在混凝土基礎上，用膨脹螺栓固定支吊架時，膨脹螺栓的打入必須達到規定的深度，特殊情況需要做拉拔實驗。

5、管道的固定支架應嚴格按照設計圖紙安裝。

6、導向支架和滑動支架的滑動面應潔凈，平整，滾珠，滾軸，托滾等活動零件與其支撐件應接觸良好，以保證管道能自由膨脹。

7、所有活動支架的活動部件均應裸露，不應被保溫層覆蓋。

8、有熱位移的管道，在受熱膨脹時，應及時對支吊架進行檢查與調整。

9、恒作用力支吊架應按設計要求進行安裝調整。

10、支架裝配時應先整型后，再上鎖緊螺栓。

11、支吊架調整后，各連接件的螺桿絲扣必須帶滿，鎖緊螺母應鎖緊，防止松動。

12、支架間距應按設計要求正確裝設。

13、支吊架安裝應與管道的安裝同步進行。

14、支吊架安裝施工完畢后應將支架搽拭干凈，所有暴露的槽鋼端均需裝上封蓋。
