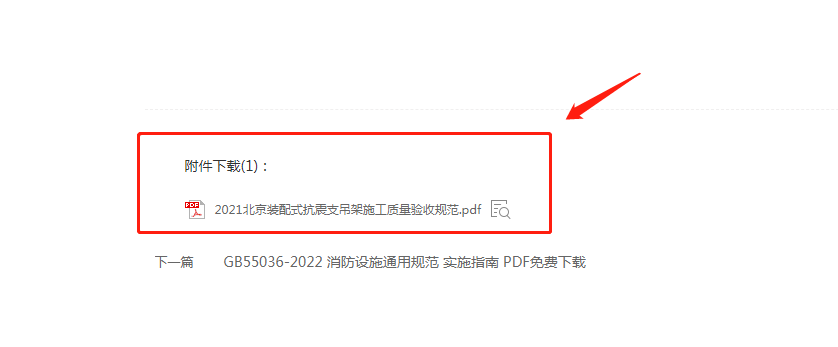

點擊網站 左下角下載

3.1 一般規定

3.1.1 裝配式抗震支吊架的材質、規格、質量和性能，應符合設計要求。

3.1.2 裝配式抗震支吊架材料進場時應驗收合格，并應符合下列規定：

1、供貨單位應提供產品出廠質量檢驗證明、合格證、原材料質量檢驗報告、產地證明、生產廠家供貨商資質、進口材料商檢證明等質量證明文件；

2、供貨單位應具有檢測機構出具的各部件力學、耐火、耐腐蝕性能檢測報告，檢驗項目應符合現行國家標準《建筑抗震支吊架通用技術條件》GB/T 37267 的規定；

3、配套安裝金屬管道的管卡內應配橡膠墊，并應具有降噪性能及耐久性能測試的檢測報告；

4、錨栓性能應符合現行行業標準《混凝土用機械錨栓》JG/T 160 的規定，錨栓的選用及相關試驗檢測應符合現行行業標準《混凝土結構后錨固技術規程》JGJ 145 的規定，不得使用膨脹錨栓。支吊架連接件與鋼結構連接，應采用專用夾具進行連接。

3.1.3 裝配式抗震支吊架與建筑結構應有可靠的連接，不應影響結構安全。

3.2 分項工程、檢驗批劃分

3.2.1 裝配式抗震支吊架工程施工應按子分部工程進行質量驗收，并應按本規范附錄 A 中《子分部工程質量驗收記錄表》記錄。

3.2.2 分項工程應按工序劃分為裝配式抗震支吊架制作工程和裝配式抗震支吊架安裝工程，并應按本規范附錄 A 中《分項工程質量驗收記錄表》記錄。

3.2.3 檢驗批宜按施工段或部位劃分，并應按本規范附錄 A 中《檢驗批驗收記錄表》記錄。

3.2.4 裝配式抗震支吊架的分項工程、檢驗批的劃分應符合表

3.2.4 的規定。

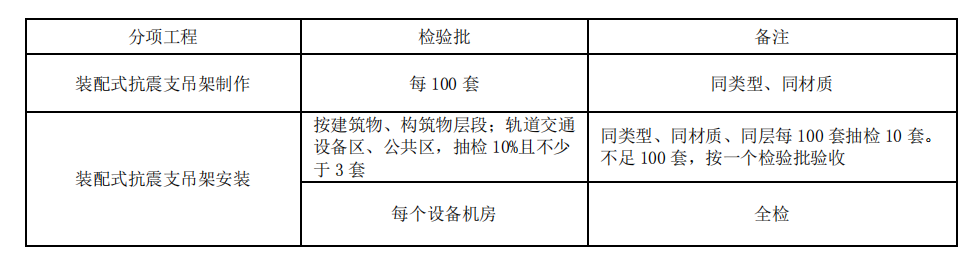

表 3.2.4 裝配式抗震支吊架分項、檢驗批劃分(成品支架廠家)

4、裝配式抗震支吊架的制作(成品支架廠家)

4.1 一般規定

4.1.1 裝配式抗震支吊架主材應平順、無銹蝕、無斑點、無機械性損傷，配件應齊全，防腐層厚度的檢查應依據設計文件、國家標準、行業標準、合同文件等進行檢驗。4.1.2 熱軋型鋼組成的裝配式抗震支吊架采用焊接時，焊接坡口尺寸應按現行國家標準《鋼結構焊接規范》GB 50661 的規定執行。4.1.3 檢測用的所有計量和試驗設備應狀態正常，且應在檢定或校準合格有效期內。4.1.4 裝配式抗震支吊架制作工藝和技術方法應交底到每位參加施工人員及質量驗收人員。

4.2 主控項目4.2.1

裝配式抗震支吊架所使用材料的材質、規格和性能應符合設計要求。裝配式抗震支吊架各種型鋼、連接件等主要材質應為 Q235B級及以上碳鋼或者不銹鋼，碳鋼化學成分應該符合現行國家標準《碳素結構鋼》GB/T 700 的規定，不銹鋼化學成分應符合現行國家標準《不銹鋼、耐熱鋼牌號—化學成分》GB/T 20878 的規定。緊固件質量應符合現行國家標準《緊固件機械性能 螺栓、螺釘和螺柱》GB/T 3098.1、《緊固件機械性能 螺母 粗牙螺紋》GB/T 3098.2、《緊固件機械性能 不銹鋼螺栓、螺釘和螺柱》GB/T 3098.6 的規定。檢查數量：全數檢查。檢驗方法：外觀檢查、檢查質量證明文件。4.2.2 型鋼、連接件、五金產品表面應鍍鋅處理或其他防腐處理，防腐層的厚度應符合現行國家標準和設計要求。檢查數量：按批次 10%抽檢。檢驗方法：儀器測量、外觀檢查。4.2.3 裝配式抗震支吊架主材下料切割應符合下列規定：1 吊架吊桿長度的切割公差應為±3mm；2 切割端口處應打磨平滑，并應及時清除吸附的鐵屑和粉末；3 切割時應保證型鋼斷面的垂直度；4 鍍鋅型鋼的切口處應做防腐處理；檢查數量：按批次 10%抽檢。檢驗方法：尺量、外觀檢查、檢查質量證明文件。4.2.4 熱軋型鋼組成的裝配式抗震支吊架主材上的開孔尺寸應該與穿越的螺栓相匹配，并應符合現行國家標準《緊固件螺栓和螺釘通孔》GB/T 5277 的規定，支架上開孔位置準確，孔眼規整、平滑，嚴禁使用電氣焊開孔。檢查數量：按批次 10%抽檢。檢驗方法：外觀檢查、尺量。4.2.5 裝配式抗震支吊架采用焊接連接時，焊接應牢固，焊縫應做防腐處理，焊接接頭外觀、外形尺寸及焊縫表露缺陷應符合現行國家標準《管道支吊架 第1部分：技術規范》GB/T 17116.1 的規定，并應符合表 4.2.4-1、表 4.2.4-2 的規定。

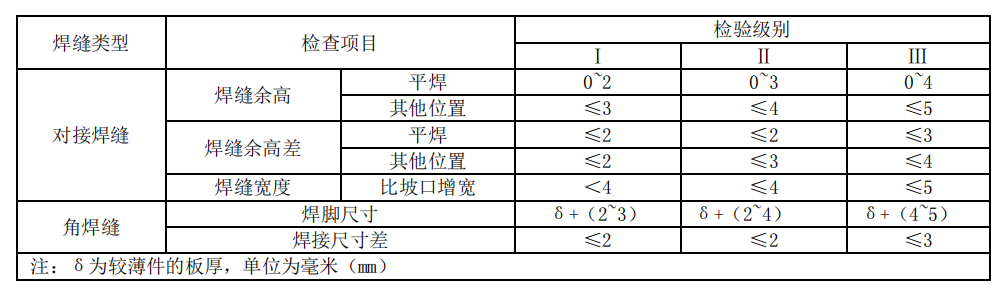

表 4.2.4-1 裝配式抗震支架焊縫外形允許尺寸(成品支架廠家)

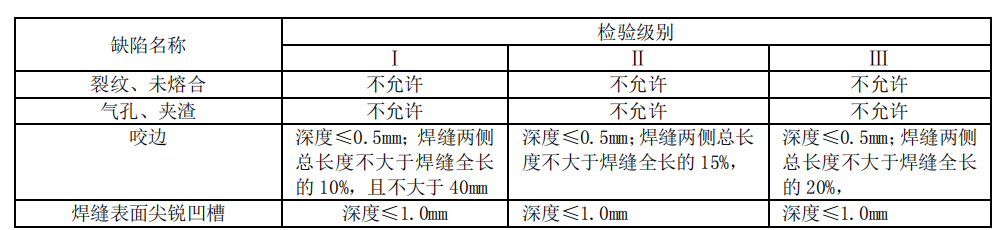

表 4.2.4-2 裝配式抗震支架焊縫缺陷允許范圍(成品支架廠家)

檢查數量：每批同類構件抽查 10%，且不應少于 3 件；被抽查構件中，每一類型焊縫按條數抽查 5%，且不應少于 1 條；每條檢查 1 處，總抽查數不應少于 10 處。檢驗方法：觀察檢查、量測。

4.3 一般項目4.3.1 裝配式抗震支吊架錨板孔徑應符合現行行業標準《混凝土結構后錨固技術規程》JGJ 145 的規定，并應符合表 4.3.1 的規定。

表 4.3.1 錨板孔徑及最大間隙允許值(成品支架廠家)

檢查數量：按批次 10%抽檢。檢驗方法：尺量。4.3.2 裝配式抗震支吊架錨板制作時，孔間距應符合現行行業標準《混凝土結構后錨固技術規程》JGJ 145 規定的最小群錨間距。檢查數量：按批次 10%抽檢。檢驗方法：尺量。4.3.3 裝配式抗震支吊架各部件應表面工整、光潔，無加工缺陷、碰傷、毛刺等。裝配式抗震支吊架各部件的尺寸制造公差應符合現行國家標準《一般公差》GB/T 1804 的規定。檢查數量：抽查 10%，且不應少于 5 處。檢驗方法：外觀檢查在正常光線下，目測產品外觀，是否符合規定；尺寸檢驗使用相應精度的測量工具測量。4.3.4 裝配式抗震支吊架切割公差應符合下列規定：1 結構型鋼、棒材和板材的切割公差應符合下列規定：1) 當長度≤300mm 時，長度的切割公差為±l.5mm；2) 當長度＞300mm 時，長度的切割公差為±3mm；

3） 矩形的切割偏斜角不應大于 1°，且偏斜值不應大于 3mm。2 角度的切割公差為±2°檢查數量：按批次 10%抽檢，且不應少于 5 件。檢驗方法：角度尺尺量。4.3.5 裝配式抗震支吊架主材存放應符合下列規定：1 主材及配件運輸?shù)綀?chǎng)后，應存放在通風良好、干燥的庫房?jī)?nèi)。搬運過程中，主材不應刮擦地面；存放于室內地面上時，應在地面上鋪設一層防水薄膜，薄膜上應墊置兩排干燥木方，主材均應擺放在木方上；不同型號的主材應分開疊放；未經拆開的整捆主材每一層之間也應用干燥木方襯墊；2 受場地制約在室外擺放時，存放方式應同室內一致，表面應覆蓋一層防水層，防止鋼材因天氣原因腐蝕；3 主材的堆疊高度不宜超過 1.2m ,并應有防傾覆措施和警示標牌。檢查數量：對每一批次成品構件堆放環境、防腐措施、堆放高度等全數檢查。檢驗方法：觀察檢查。4.3.6 裝配式抗震支吊架成品構件應按種類、型號分類儲存在貨架上；擺放在卡板上時，應碼放整齊。檢查數量：對每一批次成品構件碼放及標識標牌進行全數檢查。檢驗方法：觀察檢查。
