BIM為建筑排水設計帶來了什么？

如今建筑物建造過程，對給排水系統的要求是比較高的。給排水工程建設不僅會影響到建筑外觀以及建筑給排水性能，還會影響建筑使用者的生活。

     當前，BIM技術已經開始在建筑行業中得到廣泛應用，可以有效提升給排水設計的科學性，在提高工程設計水準的同時，還能加快建筑工程向信息技術化的轉型，很大程度上能夠改變傳統技術在給排水設計應用中的不足，提升工程的設計質量。

1.占建筑工程投資少，卻作用大。雖然給水、排水工程占整個項目的投資不會超過10%，但給水、排水的設計決定了建筑是否安全和舒適，因此給水排水工程是建筑必不可缺的組成部分。

     2.材料豐富，計算復雜，管道種類多且數量多。不同功能的給水排水管道常常多達七、八種之多。不同種類的管道其安裝要求不同，因此合理地布置給水排水管道顯得格外重要。

1.協同設計

  在傳統設計模式中，CAD是不能過多加載附加信息的繪圖工具，由于給排水除了在繪圖之外，還需要向結構專業提荷載、向電氣專業提電負荷。

     在BIM模式下，能取消這一繁瑣操作。將所有信息都在模型中匯總，直接讀取跨專業信息，甚至水專業的水泵電量修改后，電氣專業負荷計算可以實時隨時更新。

     所有專業都圍繞著一個統一的模型，不僅簡化了工作模式，而且強化了協同的有效性和聯動性，使排水系統設計人員可以隨時觀察到所有專業設計人員的修改，給協同設計帶來質的飛躍。

2.可視化設計

在傳統設計模式下，土建專業主要基于傳統CAD平臺向給排水專業提資時，通過使用平、立、剖等三視圖的方式來表達和展現，整合結構梁高和位置信息。假如一旦遇到復雜、工期緊的項目情況，在信息傳遞的過程中極容易造成三維信息割裂與失真，甚至造成差錯。

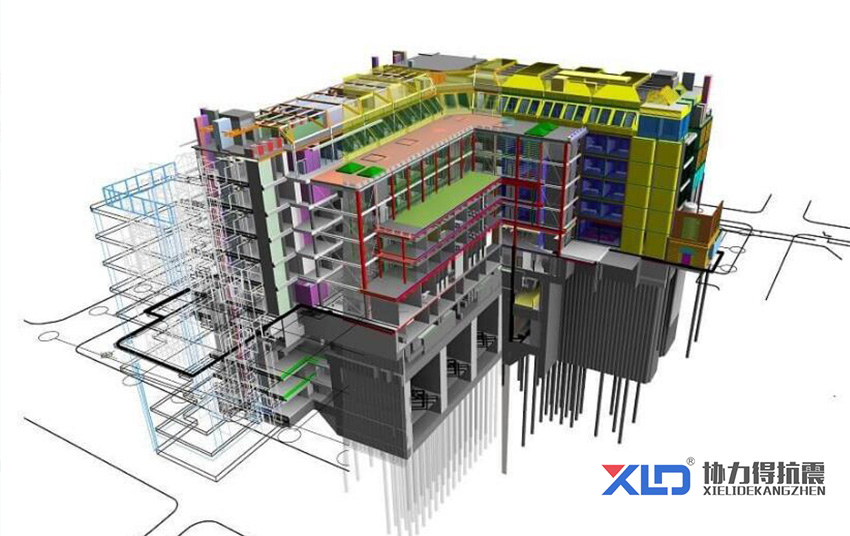

     BIM的具有先天的直觀性和實時性，保證了信息傳遞過程中的完整與統一，BIM從全局上進行繪制，保證對系統的理解和把控，對于細微部分修改起來極其簡便。

3.管道綜合

BIM使得繁瑣的拍圖過程簡單化，能直觀反映出管道綜合后的凈空高度，滿足建筑專業的需要。

     在BIM模式下，三維直觀的管道可以系統反映管道真實的空間狀態，工程設計師不僅可以在繪圖過程中直觀地觀察到模型中的碰撞沖突，還能在繪圖后期利用軟件本身的碰撞檢測功能或其他軟件來進行硬碰撞或軟碰撞的檢測。

     設計人員通過BIM三維管道設備模型，能夠發現并檢測出設計之間的沖突，及時地進行調整和修改。

  4.安裝模擬

BIM使得指導施工和施工過程中一些管線較多、復雜的吊頂區域更為方便。

     在傳統設計模式中，各分包常常是互不相讓或互相擠占空間，這不僅造成了不必要的浪費，還會耽誤工期。

     將時間維度引入三維設計，制定出準確的四維安裝進度表，就能夠?qū)崿F(xiàn)對施工項目的預先可視化，可以合理安排安裝進度，并且更加全面地評估與驗證設計是否合理以及各專業是否協調，可以更加簡化設計和安裝的工作流程，減少浪費及提高效率，有效的減少設計變更。

5.材料表統計

之前給排水設計人員大多依靠CAD文件進行測量和統計，編制材料表，這種方式費時費力而且極易出錯。

     BIM本身就是一個信息庫，可以提供實時可靠的材料表清單，通過這些清單可以用于前期方案比選、成本估算與工程預決算。
