襄陽裝配式支吊架相關規范標準解讀-  產品定義及型式設計

隨著現代工業技術的發展，建工行業對于施工時間、環保、以及工人健康的關注度的提升，國家對裝配式建筑技術的大力推動，以及我國建工及制造行業與國際越來越緊密的溝通；建工行業水電暖通專業管線所用的支吊架系統，也逐漸由傳統的螺桿與角鋼組合的焊接支吊架，轉為能夠承擔管線荷載，限制管線位移，控制管線震動，并傳遞荷載至承載結構的工廠預制、現場組裝的構件系統 – 裝配式支吊架系統。在2019年，又有兩本裝配式支吊架的產品標準出臺。最近幾期的規范解讀，將從我國已發布和現行規范的角度，簡要介紹一下裝配式支吊架的產品與應用。包括產品定義，型式設計，結構設計，以及支吊架的防護和安裝等。（襄陽抗震支架廠家）

本期規范解讀主要介紹裝配式支吊架系統的產品定義和初步布置要求、即型式設計。

支吊架系統產品定義

? 以管線重力作用為主要荷載的承重支吊架， 今年發布的產品標準《GB/T 38053-2019裝配式支吊架通用技術要求》覆蓋了“輸送介質溫度為-20℃~150℃，系統壓力小于或等于1.6MPa,管道公稱尺寸為DN 10~DN300,給水排水、燃力、熱力、電器、供暖、通風、空調及消防等系統的以重力作用為主要荷載的支吊架”，并給出了此類支吊架需要滿足的材料、尺寸、性能要求，及相關實驗方法和其他要求，篇幅限值，在此不贅述；

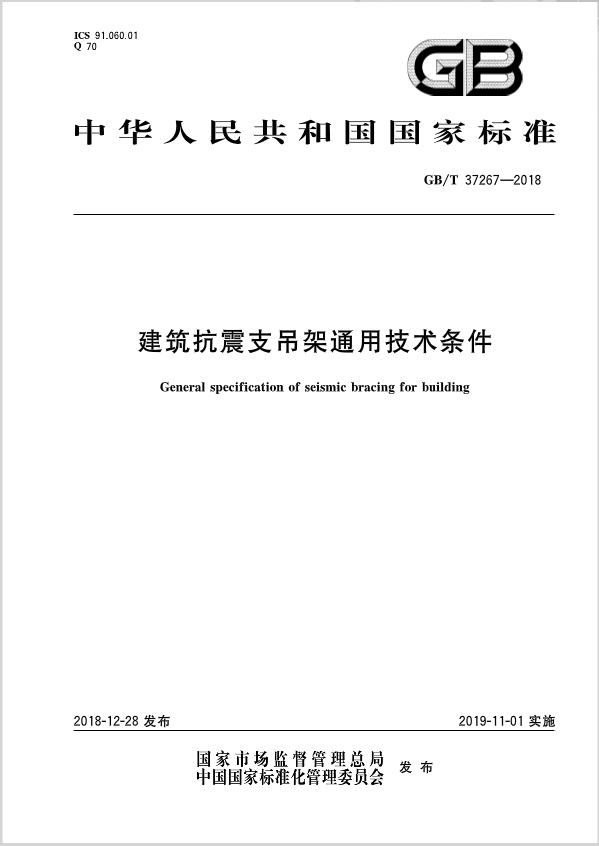

? 以承受地震作用為主的抗震支吊架，這個定義首先是由GB50981-2014《建筑機電工程抗震設計規范》給出的，該規范適用于“抗震設防烈度為 6 度至 9 度 的建筑機電工程抗震設計”，GB50981要求抗震支吊架“與建筑結構體牢固連結，由錨固體，加固吊桿，抗震連接構件及抗震斜撐組成”，其中，規范定義“斜撐與管道橫截面平行的抗震支吊架”具有抵抗側向地震作用的功能；“斜撐與管道橫截面垂直的抗震支吊架”具有抵抗縱向地震作用的功能。相應現行的產品標準為《GB/T 37267-2018建筑抗震支吊架通用技術條件》, 并給出了此類支吊架需要滿足的材料、尺寸、性能要求，及相關實驗方法和其他要求；篇幅限值，在此不贅述；其中，對于抗震支吊架的定義，與GB 50981定義一致。

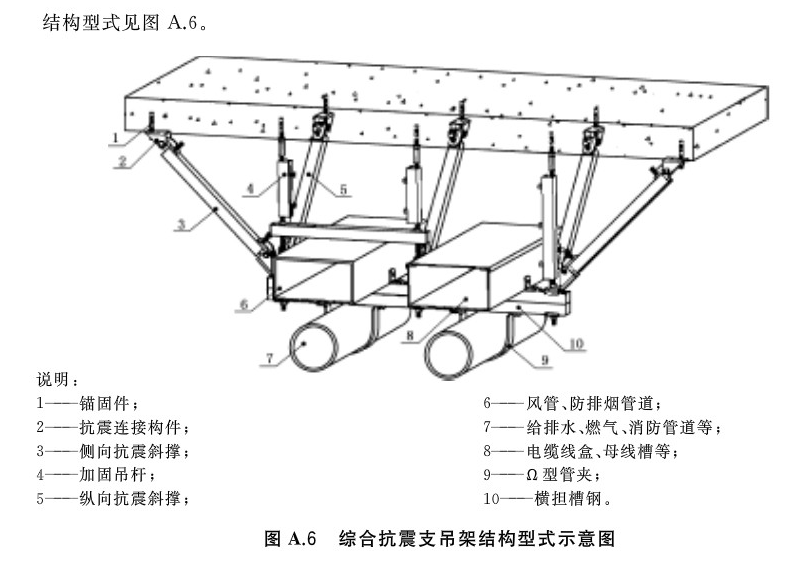

下圖為單榀綜合支吊架的示意：（襄陽抗震支架廠家）

支吊架型式設計

在布置裝配式支吊架的時候，管線應已經設計完成，根據各專業管線系統剖面和功能要求，以及管線的受力和變形要求，確定選用的構件、支吊架的型式、支吊架的間距、來進行支吊架的初步選型和布置。支吊架系統的初步布置原則，應參考各專業的規范，如《GB50303-2002 建筑電氣工程施工質量驗收規范》、《GB50981-2014建筑機電工程抗震設計規范》、《GB50243-2002 通風與空調工程施工質量驗收規范》、《GB50242-2002_建筑給排水及采暖工程》、《GB50261-2005 自動噴水滅火系統施工及驗收規范》，等。
