2023機電看圖推薦新方式，AI圖紙識別！

一線施工人員利用帶三維效果的BIM深化施工圖指導作業，仍然不能明顯提升讀圖效率、施工效率。傳統的PC端第3人稱漫游觀察，VR端沉浸式體驗，MR端虛擬現實融合對比強化理解等借助BIM可視化幫助理解手段，離不開貴重智能設備，難離開辦公室、體驗館等固定場合走到現場，只能惠及到少數人。一線工人迫切需要一種途徑深度應用BIM，進一步釋放生產力。

人工智能（AI）是幫助勞務工人降低BIM應用的操作難度的突破口，人手一部的智能手機是兼顧承載BIM、普及應用BIM的最得力工具，BIM+AI視別綜合應用技術可達到促進BIM工具在施工現場的普及應用的效果，促進BIM技術在工程建造過程的創新、創效。

技術指標

具備查看BIM信息模型、標準規范、標準圖集、360度樣板全景的智慧建造手持平臺（智慧圖紙APP）。

（1）AI識別圖紙升維技術，在智慧圖紙APP中開發通過手機屏幕人機交互功能，對掃描圖紙呈現出的BIM模型，通過觸屏實現旋轉、放縮、分解、查看構件信息等交互效果 ，以幫助施工人員高效掌握建造方案，相較傳統設計方案表達形式，基于智慧建造軟件指導施工，實現“點一點，一鍵分解全呈現”的圖紙承載信息延伸效果。

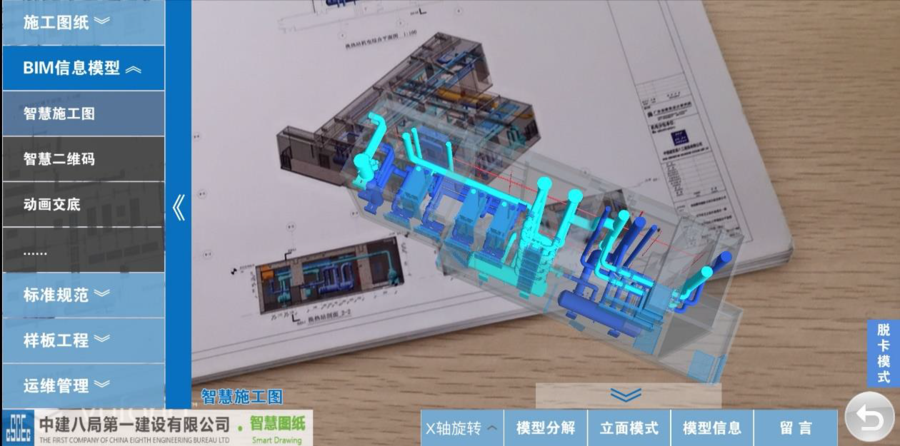

基于AI識別及BIM的智慧圖紙效果

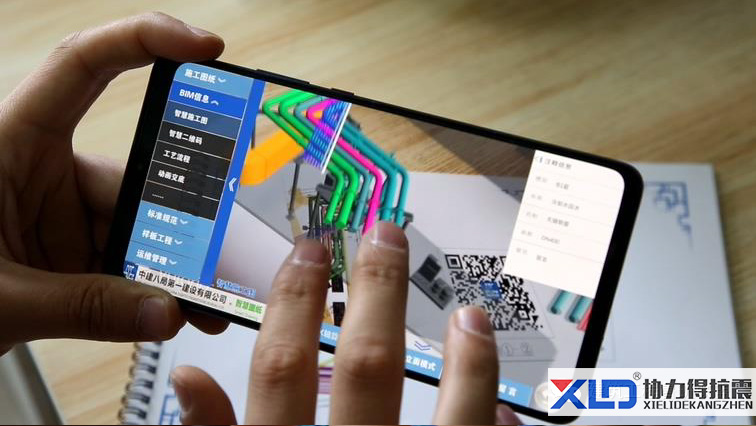

基于AI識別及BIM的智慧圖紙縮放交互效果

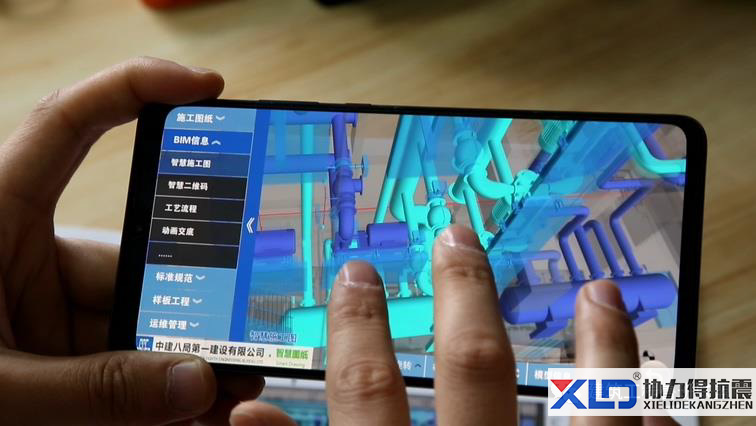

基于AI識別及BIM的智慧圖讀取參數放交互效果

（2）便攜終端虛擬建造技術，在智慧圖紙APP中開發通過手機屏幕人機交互功能，對掃描圖紙呈現出的BIM模型，通過觸屏實現旋轉、放縮、分解、查看構件信息等交互效果，以幫助施工人員高效掌握建造方案，相較傳統設計方案表達形式，基于智慧建造軟件指導施工，實現“點一點，一鍵分解全呈現”的圖紙承載信息延伸效果。

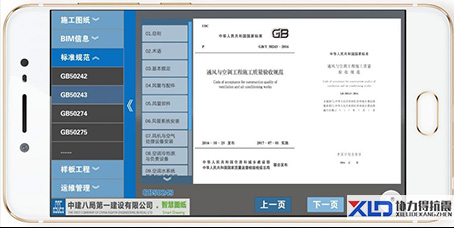

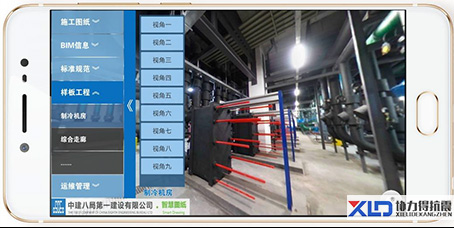

（3）多維施工信息集成技術，把施工標準規范、技術方案、交底及360度樣板工程實景等信息集成到智慧圖紙APP里來輔助BIM模型指導施工，形成數據與模擬兼顧、虛擬與現實兼顧的施工指導綜合技術指導手段，形成“搜一搜，哪里不會看哪里”智慧施工手段。

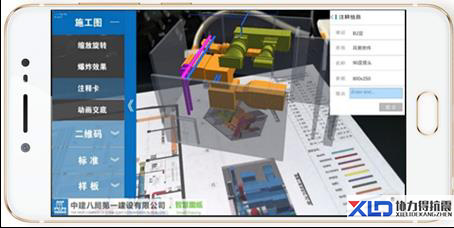

（4）一碼識別現場無圖紙施工技術，在智慧圖紙手機APP中集成電子版施工圖紙，然后以建筑功能房間或軸網切割的形式劃分施工區域，并基于八局一已有的二維碼云計算平臺形成分區專屬二維碼貼到施工現場，并在每張二維碼上賦予增強現實效果的三維信息，形成一種工人在施工區域掃描張貼的二維碼即可查看BIM信息施工的無圖紙施工方法。

綜合效果分析

（1）在“智慧圖紙”服務平臺上實現“掃一掃”三維模型在眼前，“點一點”構件信息全呈現，“搜一搜”哪里不會學標準，“轉一轉”優質樣板隨時看的虛擬增強現實應用模式。該應用模式是粗放生產模式向工業化生產模式推進、建筑工人向產業工人的思維創新、模式創新、方法創新，具有較大的推廣意義 。

（2）降低了傳統施工對操作工人的技術要求，提高了操作工人的工作效率，加快了產業化工人的培養速度 。

（3）在縮短工期、減少勞動力投入的基礎上，對于整個工程的施工成本都有極大節約作用。
