綜合機電專業深化設計要點

目錄

第一章   機電深化設計管理流程

1.1   目   的

1.2   適用范圍

1.3   編制依據

1.4   機電工程深化設計出圖種類

1.5   深化設計送審流程

第二章   機電深化設計出圖流程

2.1   工作程序

2.1.1 原圖為初步設計深度

2.1.2 當招標圖為施工圖深度

第三章   機電深化設計出圖內容及要求

3.1   深化設計一般內容：

3.2   基本要求：

3.2.1 圖框

3.2.2 圖紙版號

3.2.3 圖紙組成

3.2.4 圖面設置

3.3   工作接口

第四章   機電深化設計控制管理

4.1   深化設計關鍵控制點

4.1.1 機電人員派駐現場前應進行深化設計工作內容培訓

4.1.2 項目前期重點

4.1.3 項目中期重點

4.1.4 重點做好圖紙送審臺帳

4.1.5 設計問詢

4.1.6 深化設計總結

4.2   總部和項目之間的對接

4.2.1 機電設計分包商選擇

4.2.2 總部對項目的管理方法

第五章   機電深化設計協調配合管理

5.1   與土建施工的配合與服務

5.1.1 工程進度控制配合

5.1.2 工序協調配合

5.1.3 與土建承包單位的配合與程序

5.1.4 結構施工中與土建專業的配合內容

5.1.5 與土建結構施工中外墻結構施工的配合

5.1.6 與土建專業的配合程序

5.2   深化設計階段的配合：

5.2.1 綜合協調

5.2.2 強弱電系統的銜接

5.2.3 與消防電分包工程分包的協調與配合

5.2.4 消防電氣系統調試的配合

5.2.5 與中水處理設備供應及安裝分包工程

1.1    目的

規范深化設計工作程序，提高圖紙制作質量，統一圖紙制作規則，內容，出圖深度。提高 效率降低成本，給施工帶來方便。

適用范圍

主要適用于二次深化設計管理。

1.2 編制依據

業主合同中的技術條款及標圖；相關國家規范、行業標準、標準圖集、相關技術參數。

1.4   機電工程深化設計出圖種類劃分：

機電工程深化設計，主要取決于與業主合同的約定，一般情況分為以下類型：

1) 根據總包合同，主要負責機電工程的預留預埋圖；機電管線綜合協調圖；機房大樣圖。

2)   根據機電工程分包合同，主要負責與土建配合圖；機電各專業深化設計；機電管線綜合協調圖；機房大樣圖。

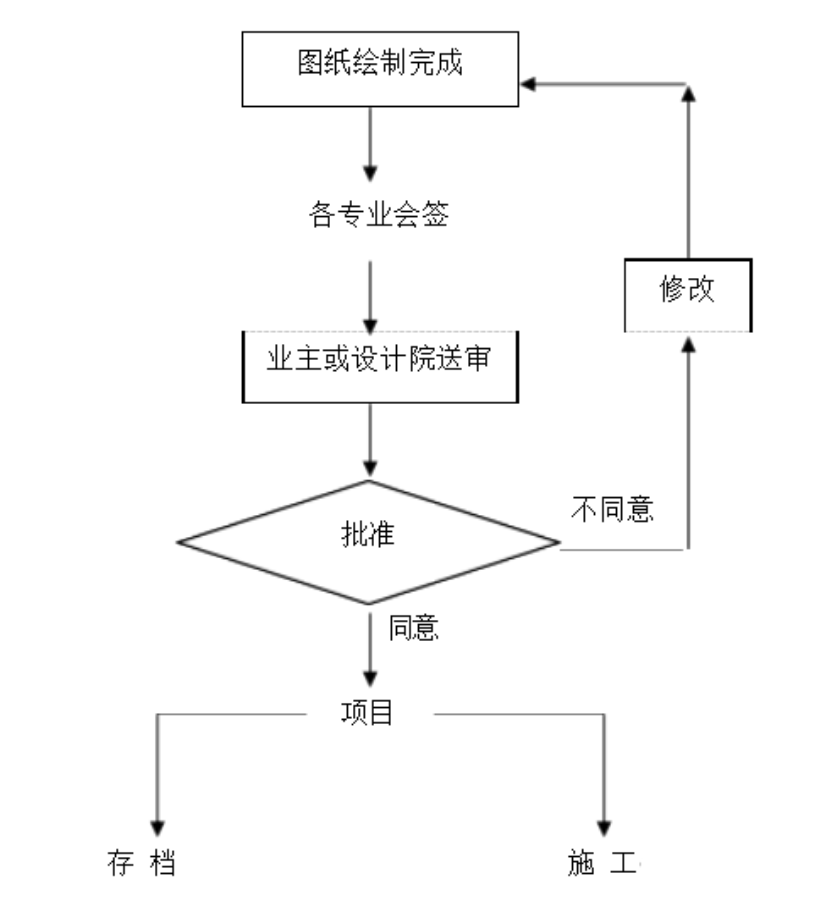

1.5   深化設計送審流程

2.1 工作程序

出圖內容：

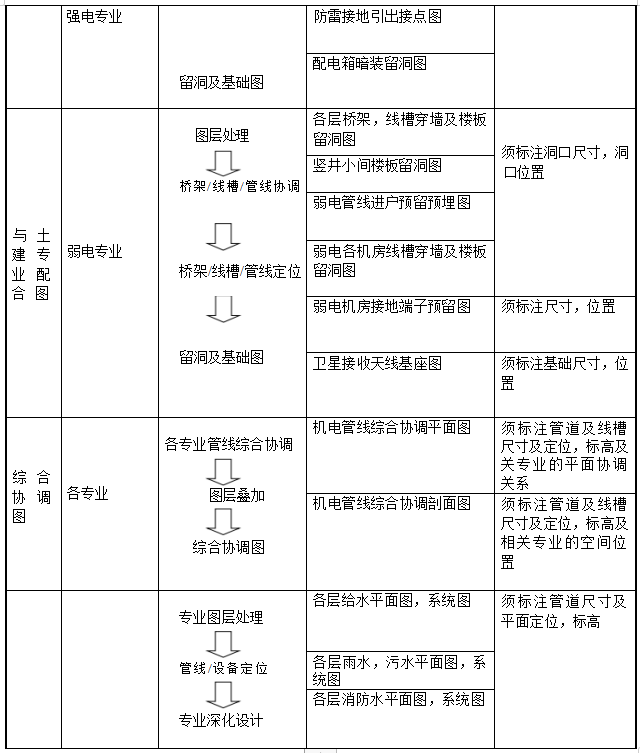

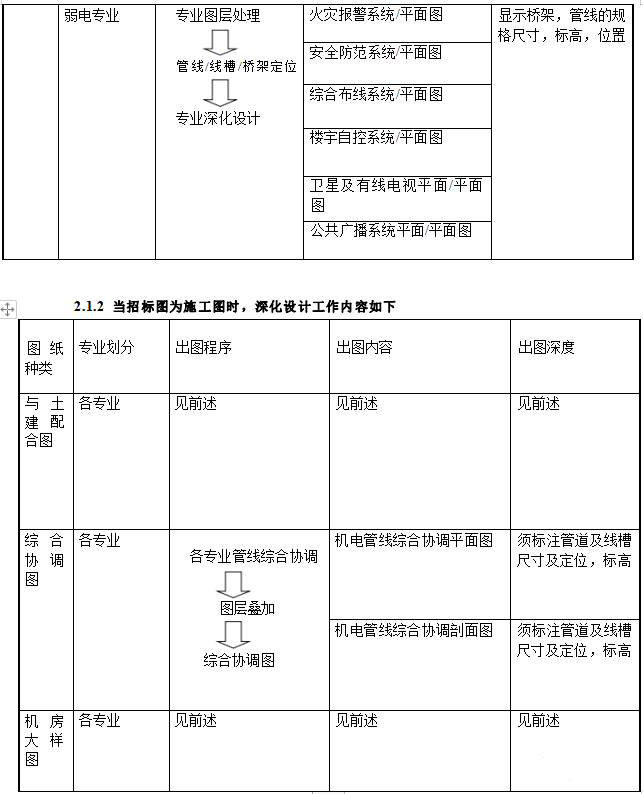

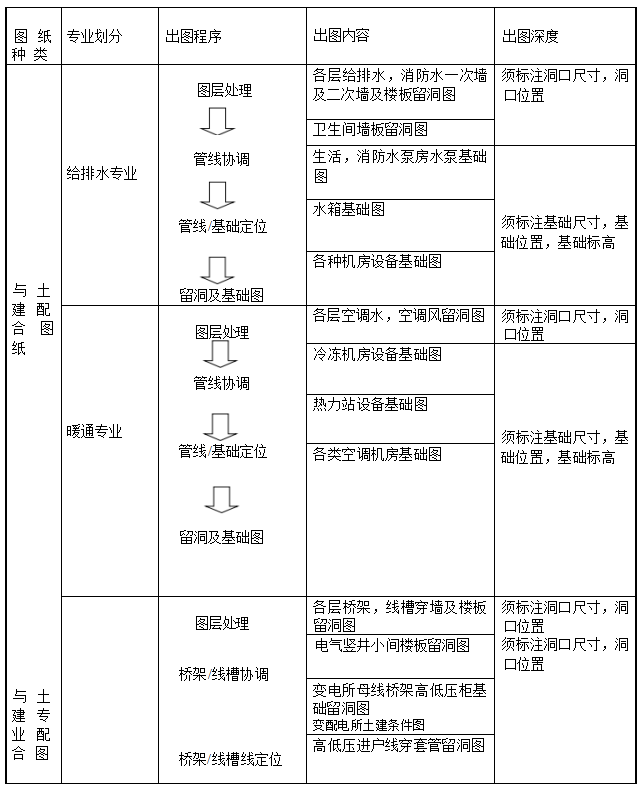

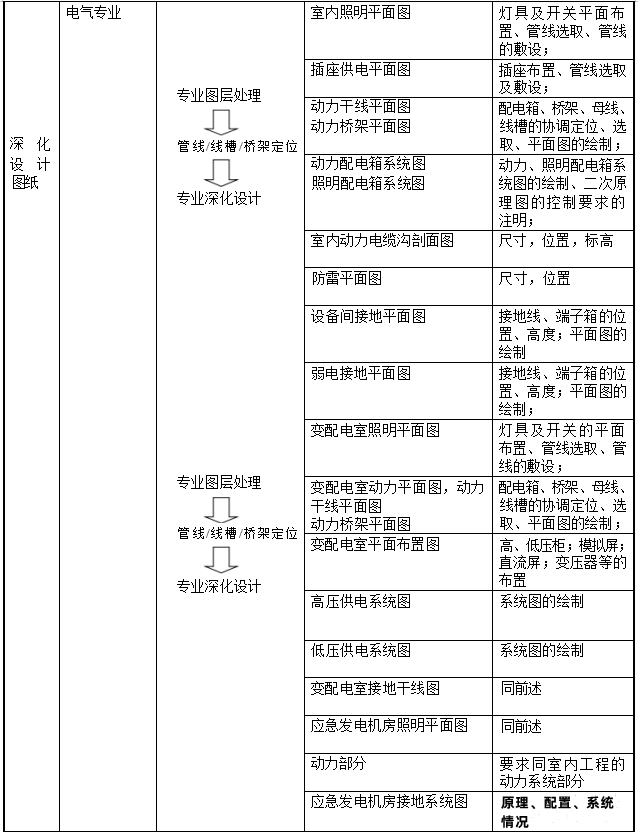

2.1.1 當原圖為初步設計深度時，深化設計工作內容如

3. 1 深化設計一般內容：

——機電管線綜合留洞圖

——機電管線綜合協調圖

——各專業深化設計圖

——機房大樣圖

——機電末端追位圖

——三維管道圖

——竣工圖紙

3.2   基本要求：

3.2. 1   圖框：注明所參考的相關圖紙的圖號、圖名、版號及出圖日期，圖紙項目名稱---

專業名稱---系統名稱---圖紙序列號。

3.2.2    圖紙版號：升級順序?yàn)?O 、A 、B 、C 、┅┅；

3.2.3    圖紙組成：圖例及相應說明；

各專業留洞圖

綜合協調圖

各專業深化設計圖

機房大樣圖

竣工圖

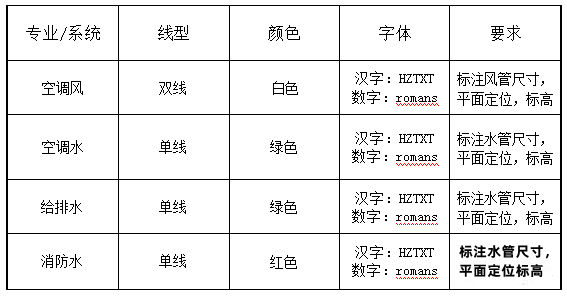

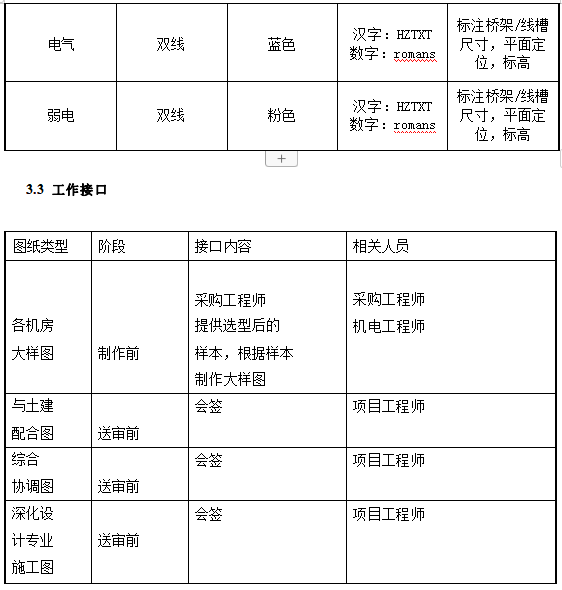

3.2.4   專業圖面設置： (專業圖設置原則上參照原設計院專業圖，下表供參考)

4.1   深化設計關鍵控制點

4.1.1 機電人員派駐現場前應進行深化設計工作內容培訓：

培訓內容：

1) 深化設計工作依據

2) 深化設計內容

3) 深化設計工作流程

4) 深化設計標準要求

5) 深化設計工作制度

6) 深化設計常見問題分析及對策

4.1.2 項目前期重點做好如下工作：

1)   制定圖紙計劃

2)   圖紙送審流程：

與業主和設計院共同就圖紙送審流程達成一致意見，要求按照此流程送審圖紙。

3)   做好項目深化設計實施方案

4.1.3 項目中期重點做好幾類圖紙的審核及管理工作

1)   與土建協調配合圖

2)   機電綜合管線協調圖/剖面圖

3)   各專業施工圖紙

4)   機房樣圖

5)   配合精裝末端定位圖

6)   節點大樣圖

4.1.4 重點做好圖紙送審臺帳

記錄中應體現

1) 計劃送審時間

2) 實際送審時間

3) 計劃批復時間

4) 實際批復時間

目的是避免圖紙延誤

4.1.5 設計問詢

以 RFI 標準表格形式來確認設計問題

表格中應體現問題及回復的內容。(見機電深化設計實施細則)

4.1.6 深化設計總結

項目竣工前重點做好深化設計總結

總結內容包括：

1) 合同及招標文件中關于深化設計的要求

2) 人員配置情況

3) 深化設計工作起止時間

4) 機電各系統介紹

5) 圖紙計劃

6) 圖紙目錄

7) 圖紙送審臺帳

8) 問題疑問清單

9) 歸檔圖紙

5.1     與土建施工的配合與服務

與土建施工的配合和服務內容分為以下幾方面:

5.1.1    工程進度控制配合

工程進度控制配合包括：

遵照確定的總工期制定的工程總進度計劃和分階段進度計劃，核對并落實與我司工作范圍 內的圖紙進度計劃、分階段計劃和月進度計劃

5.1.2    工序協調配合

工序協調配合包括：

配合明確其他指定分包單位的施工次序、時間進度，確保計劃有序的施工。

配合協調所有工程施工面交接，加強工序間的交接驗收，對專業間、工序間互相提供條件 的內容嚴格控制，杜絕遺漏、避免扯皮。協調各系統的調試和聯動試車?，F(xiàn)場服務與總承 包單位密切聯系，及時了解和掌握各種情況的變化，做好根據合同需要我司配合的現場服 務，在深化設計綜合協調圖紙中充分考慮施工工序。

5.1.3    與土建承包單位的配合與程序

預留預埋階段，機電工程專業將在以下幾個方面與土建總包單位協調配合：防雷接地系統的預留預埋、結構預留洞、套管及管道的預留預埋。

結構施工過程中與土建專業的配合重點如下：

技術配合：

及時向土建專業了解結構施工相關信息，如：水平標高控制線、軸線的具體位置、不 在軸線上的隔墻距離相鄰軸線的具體尺寸和墻體厚度，以便各專業能合理安排其管路上、 下甩口的準確位置，調整預埋信息，以通知土建專業，進行預埋。

項目實施過程中，結構布局可能發生設計修改，辦理工程技術洽商及變更在所難免，這要 求深化設計人員應及時了解掌握結構專業的洽商及變更，及時辦理相應的機電專業的洽商 變更，以便及時在結構預留預埋方案中調整，以滿足準確預埋的要求。反之，當機電設備 專業發生工程變更或洽商修改時，應及時將修改信息告知土建專業，并將準確的預埋信息 及時反饋土建專業，以進行準確施工。

設計配合

結構施工期間，通過機電專業的圖紙深化設計，進行機電管線的疊加與協調。將協調 結果及相關工程信息及時與結構專業進行溝通，這將有助于結構專業在預留預埋工作中， 合理、準確地安排預留管口、管洞及套管的位置和尺寸。

5.1.4 結構施工中與土建專業的配合內容

1)防雷接地系統

自結構樁基施工時，防雷接地系統的施工就已經開始施工了，這將貫穿整個結構施工始終。結構施工前，要求機電施工單位及時向土建施工單位進行交底，令其掌握所施工采用防雷 接地的方式，埋設的深度和出外墻的位置。

每一結構施工段，土建專業完成防雷接地系統的焊接后，機電專業將委派工程技術人員進 行檢查，并請監理工程師予以驗收。

從結構主筋引去變電室、電話機房及各設備機房的接地引鐵。土建支模時，要同電氣專業 人員配合好，在適當?shù)奈恢靡瞿０逋?，避免日后大面積剔鑿。機電施工應予以積極配合， 并檢查預留的準確性。

2)機電管線預留洞、套管

結構施工期間，除了配合土建專業完成電氣、弱電系統在結構中的管盒以外，還包括配合 預留預埋其他機電專業的管道管洞和套管。

3)   中間筒體

中間筒體俗稱“核心筒”，包括電梯井道、 電梯廳、樓梯強弱電配電小間及分管道井。結 構為現澆混凝土梁、柱、板墻、樓板和樓梯。各種設備管線相對集中，需要土建預留的孔 洞和預埋件較多，而且涉及各個專業：

?電氣專業

強電配電小間、 電纜井的電纜橋架、插接母線的樓板洞，從強電配電小間到配電箱之間 的線槽過墻洞等，弱電小間電纜橋架的樓板洞。

?給排水專業

生活給水、生活熱水、直飲水、消火栓給水系統的立管洞和過墻洞，電梯間的暗裝消火 栓洞，以及污水、廢水及雨水立管洞和中水系統的樓板洞。

?暖通專業

采暖和空調供回水立管洞，采暖系統支、立管樓板洞和過墻洞；通風專業的正壓送風風道、 排煙風道，新風和空調新風的過墻洞；正壓送風口、排煙口的預留過墻洞。

5.1.5    與土建結構施工中外墻結構施工的配合

外墻結構施工時，應注意兩點：

首先是衛生間室外排氣孔洞的預留和空調室外新風進口孔洞的預留，位置、尺寸要向土建 專業描述準確。

防雷均壓環引出點預留

高層建筑每隔 2~3 層要設置防雷均壓環。結構施工時，從防雷主筋引下線用鍍鋅扁鋼引 出柱子外，以便將來進行防雷均壓環的安裝。

?防水套管的設置

為使土建專業現場人員了解、熟悉和掌握各專業出外墻防水套管的功能、系統及坐標位置， 應仔細向土建技術人員交底。并提供相關施工圖紙。

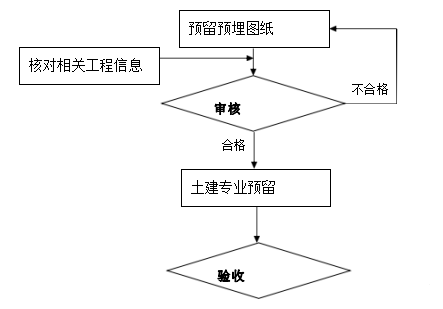

5.1.6      與土建專業的配合程序

在整個預留預埋階段，我們將按照如下程序與土建專業人員進行溝通與協調，以令其能順利安全地完成機電工程的預留預埋工作。

5.2    與其他專業分包的配合：

5.2.1    綜合協調

工程實施工程中，機電專業管線的深化設計協調包括對弱電系統管線及末端設備的綜合協 調。合理布置強電電纜橋架、弱電線槽及其他機電管線的間距，并明確弱電系統末端設備、 終端箱的安裝位置，以達到建筑裝飾效果最優的結果。

5.2.2    強弱電系統的銜接

機電設備訂貨前，召集技術協調會，根據樓控專業的控制點表，明確樓控對機電設備的監 控要求，將監控要求寫入機電設備采購合同，以最終實現樓宇自控系統對各機電系統的監控。

5.2.3    與消防電分包工程分包的協調與配合

與消防電氣分包的配合，主要體現在消防電與消防給水系統設備及電氣配電的協調與配合。

a)協調安排消防電氣末端與其他機電末端的位置，達到建筑裝飾良好的效果。

b)協調安排消防線槽與其他機電專業的管線的間距與排列，以滿足對空間的節省使用，提 高建筑吊頂?shù)母叨取?/span>

c)明確消防電氣系統對消防設備的控制及消防電氣系統對配電系統的控制 (照明強切等)。

5.2.4    消防電氣系統調試的配合

1)消防電氣系統調試前，供配電已經投入使用，并送電至消防控制中心。   2)消防電氣系統與消防水泵的聯動控制，應以水電專業的配合施工為基礎。

3)消防電氣專業與強電專業密切配合，調試消防電氣系統與照明系統、動力系統的聯動。

4)消防電氣系統調試防火卷簾、防火門、防火閥的反饋信號時，應與相關機電專業密切配 合，共同完成調試工作。

5.2.5    與中水處理設備供應及安裝分包工程

與中水處理設備供應及安裝分包的配合，主要體現在訂貨前的準備和中機房給排水設施、 電源的位置協調。

中水處理設備供應前，召集廠家及相關方召開技術協調會議，明確中水機房?jī)?nèi)設備的布置 方案及各設備的功率及電壓。根據中水機房的布置方案，進行深化設計合理安排給排水管 線及電源設計，保證給排水系統的設置能滿足中水給水系統的要求及電力需求。
